Реле топливного насоса на Ford Mondeo 4 (2007–2014 гг.) расположено в блоке предохранителей и реле под капотом. Конкретное место зависит от года выпуска и типа двигателя, но в большинстве случаев оно находится в правом монтажном блоке (со стороны пассажира). На крышке блока нанесена схема с обозначениями, где реле топливного насоса маркируется как R10 или K10.
Для доступа к блоку снимите пластиковую крышку, поддев её защёлки. Реле топливного насоса – это небольшой квадратный элемент чёрного или серого цвета с четырьмя контактами. На моделях с дизельными двигателями (2.0 TDCi, 2.2 TDCi) оно может располагаться в другом блоке – внутри салона, за бардачком или под панелью приборов. В этом случае потребуется демонтировать облицовку.
Перед заменой реле проверьте его работоспособность мультиметром: сопротивление между контактами 85 и 86 должно составлять 50–120 Ом, а между 30 и 87 – бесконечность при отсутствии напряжения. Если реле исправно, но насос не работает, проверьте предохранитель F34 (20A) и проводку на предмет обрывов. На дизельных версиях также стоит осмотреть реле подкачивающего насоса (R11).
При установке нового реле используйте оригинальные детали или аналоги от проверенных производителей (Hella, Bosch, Vemo). Некачественные реле могут привести к перегреву контактов и отказу топливной системы. После замены запустите двигатель и убедитесь в стабильной работе насоса – характерный гул должен появляться через 2–3 секунды после включения зажигания.
Какие признаки указывают на неисправность реле топливного насоса
Первый и наиболее очевидный симптом – отсутствие реакции двигателя при повороте ключа зажигания. На Форд Мондео 4 при включении зажигания в течение 2–3 секунд должен слышаться характерный гул топливного насоса, создаваемый давлением в системе. Если звук отсутствует, а при попытке запуска стартер крутит, но мотор не схватывает, вероятность выхода из строя реле достигает 70%. Дополнительно проверьте наличие напряжения на контактах разъема насоса: при исправном реле на клемме 87 должно быть 12 В в момент включения зажигания.
Периодические провалы при разгоне или рывки на постоянной скорости – второй ключевой признак. Реле с подгоревшими контактами или ослабленной катушкой может подавать нестабильное питание на насос, что приводит к колебаниям давления топлива. На Мондео 4 с двигателями 2.0 и 2.3 такие симптомы часто проявляются при нагрузке (например, при обгоне) и сопровождаются ошибками P0087 (низкое давление топлива) или P0230 (неисправность цепи топливного насоса). Для диагностики подключите сканер и сравните фактическое давление в рампе с эталонным: при неисправном реле оно будет ниже 3,5 бар на холостом ходу.
Третий признак – самопроизвольная остановка двигателя через 5–10 секунд после запуска. Это происходит из-за перегрева реле или обрыва цепи управления: ЭБУ отключает питание насоса, если не получает сигнал обратной связи. На Мондео 4 реле расположено в блоке предохранителей под капотом (позиция R10 для бензиновых версий), и его можно временно заменить на заведомо исправное (например, реле вентилятора кондиционера) для проверки. Если после замены симптомы исчезают, реле подлежит замене – ремонт нецелесообразен из-за стоимости детали (около 800–1200 рублей) и риска повторного отказа.
Где искать блок предохранителей и реле в Форд Мондео 4
В Форд Мондео 4 предусмотрено два основных блока предохранителей и реле: салонный и подкапотный. Салонный блок расположен за пластиковой крышкой в нижней части приборной панели со стороны водителя. Чтобы получить к нему доступ, снимите крышку, потянув её на себя – крепления выполнены на защёлках. Внутри вы найдёте схему расположения предохранителей и реле, включая реле топливного насоса (обычно позиция R10 или R11, в зависимости от года выпуска).
Подкапотный блок находится в моторном отсеке, рядом с аккумуляторной батареей. Он закрыт чёрной пластиковой крышкой с надписью «Fuses». Для доступа отожмите фиксаторы по бокам крышки и снимите её. Здесь сосредоточены предохранители и реле, отвечающие за критические системы: стартер, генератор, вентилятор охлаждения и другие. Реле топливного насоса в этом блоке отсутствует – оно только в салонном.
- Перед началом работ отключите минусовую клемму аккумулятора, особенно если планируете проверять или заменять реле.
- Используйте пинцет или специальные щипцы для извлечения предохранителей – они идут в комплекте с автомобилем и хранятся в блоке.
- Если реле топливного насоса не срабатывает, проверьте сначала предохранитель F34 (15 А) в салонном блоке – он отвечает за цепь насоса.
- При замене реле используйте только оригинальные детали или аналоги с идентичными параметрами (например, VIN-код Ford 1452925).
Как определить точное расположение реле топливного насоса по схеме
На Форд Мондео 4 реле топливного насоса чаще всего находится в блоке предохранителей под капотом или в салоне. В подкапотном блоке оно маркируется как K40 или R19 (зависит от года выпуска и модификации). В салонном блоке, расположенном под панелью приборов слева от руля, реле может обозначаться F20 или R10. Для точного определения сверьтесь с электрической схемой, прилагаемой к руководству по эксплуатации, где указаны номера реле и их функции.
Электрическая схема Форд Мондео 4 содержит цветовую маркировку проводов и условные обозначения реле. Реле топливного насоса подключается к цепи 30 (постоянное питание +12В), 85 (управляющий сигнал от ЭБУ), 86 (масса) и 87 (выход на насос). На схеме ищите обозначение Fuel Pump Relay или FP Relay – рядом будет указан номер контактов и их назначение. Если схема отсутствует, используйте мультиметр для прозвонки цепей: при включении зажигания на контакте 85 должно появляться напряжение.
В салонном блоке предохранителей реле топливного насоса часто соседствует с реле вентилятора охлаждения или стартера. На внутренней стороне крышки блока нанесена схема с указанием расположения реле и предохранителей. Если реле не подписано, ориентируйтесь по номерам: например, на Мондео 2007–2010 годов реле насоса обычно стоит в позиции R10 (салон) или R19 (под капотом). При сомнениях извлеките реле и проверьте его сопротивление – у исправного реле между контактами 85 и 86 должно быть 50–120 Ом.
Для быстрого поиска используйте онлайн-каталоги схем, например ETIS или Ford Workshop Manuals, где можно выбрать конкретную модель и год выпуска. Введите VIN автомобиля – система выдаст точную схему с указанием расположения реле и его артикула. Если реле неисправно, замените его на аналог с такими же параметрами: номинальный ток 30А, напряжение 12В, тип ISO 280. Избегайте установки реле с меньшим током – это приведёт к перегреву контактов и отказу насоса.
Какие инструменты понадобятся для доступа к реле
Для демонтажа реле топливного насоса на Форд Мондео 4 потребуется минимальный набор инструментов, но правильный выбор сэкономит время и предотвратит повреждение деталей. Основная сложность – доступ к блоку предохранителей, расположенному за перчаточным ящиком или под приборной панелью, в зависимости от года выпуска.
Обязательные инструменты:
- Отвёртка с плоским шлицем (3–5 мм) – для снятия пластиковых фиксаторов облицовки панели. Подойдёт стандартная отвёртка с жалом средней ширины, так как крепёж не требует значительных усилий.
- Крестовая отвёртка (PH2) – используется для откручивания винтов крепления бардачка или нижней панели приборки. На некоторых моделях встречаются саморезы под эту биту.
- Пластиковые монтажные лопатки – предотвращают повреждение защёлок и клипс при демонтаже пластиковых элементов салона. Металлические инструменты могут оставить царапины или сломать крепления.
Дополнительные приспособления, которые упростят работу:
- Фонарик с магнитным креплением или налобный – освещение зоны под панелью часто недостаточное, особенно в моделях с тёмной обивкой. Магнитный фонарь можно закрепить на металлических элементах кузова.
- Пинцет с изогнутыми губками – для извлечения реле из гнезда, если оно установлено глубоко или под углом. Стандартные плоскогубцы могут повредить контакты.
- Мультиметр с тонкими щупами – проверка напряжения на контактах реле перед демонтажем. Помогает исключить неисправности проводки, если насос не работает.
На Форд Мондео 4 реле топливного насоса маркируется как K46 (для бензиновых двигателей) или K103 (для дизельных версий). В блоке предохранителей оно расположено в одном ряду с другими реле, часто рядом с реле вентилятора охлаждения. Для точной идентификации используйте схему, нанесённую на внутреннюю сторону крышки блока или в руководстве по эксплуатации.
Если реле прикипело к гнезду, не пытайтесь вытащить его силой – это может привести к обрыву контактов. Нанесите на место соединения спрей WD-40 или аналогичный состав, подождите 2–3 минуты и аккуратно покачайте реле из стороны в сторону, одновременно тяня на себя. Избегайте использования металлических инструментов для поддевания – только пластиковые лопатки.
При работе с электрическими компонентами отключите минусовую клемму аккумулятора. Это исключит короткое замыкание при случайном касании проводов или контактов. Клемму лучше снимать ключом на 10 мм, так как на Мондео 4 используется стандартный крепёж.
Для удобства рекомендуется снять нижнюю часть приборной панели со стороны водителя. Это даст прямой доступ к блоку предохранителей без необходимости демонтировать бардачок. Крепится панель на 4 винтах (два под заглушками, два в открытых гнёздах) и 5 пластиковых защёлках, которые отщёлкиваются монтажной лопаткой.
После извлечения реле осмотрите его на предмет оплавления корпуса, окисления контактов или следов коррозии. Для проверки работоспособности подайте напряжение 12 В на контакты 85 и 86 – должно быть слышно характерное щелканье. Если реле неисправно, используйте только оригинальные запчасти или аналоги с идентичными параметрами: 12 В, 30 А для бензиновых двигателей, 12 В, 40 А для дизельных.
Пошаговая инструкция по извлечению реле топливного насоса
Перед началом работ отключите отрицательную клемму аккумулятора. На Форд Мондео 4 реле топливного насоса расположено в блоке предохранителей под капотом, слева от аккумуляторной батареи. Крышка блока крепится на пластиковых защелках – снимите её, потянув вверх.
Реле топливного насоса обозначено как K10 или R10 на внутренней стороне крышки блока. В таблице ниже приведены его характеристики для идентификации:
| Параметр | Значение |
|---|---|
| Номинальный ток | 20 А |
| Цвет корпуса | Чёрный или серый |
| Расположение контактов | 4-контактное (85, 86, 87, 30) |
| Маркировка на корпусе | Ford 1452951 или аналоги |
Для извлечения реле используйте пластиковый съёмник, входящий в комплект автомобиля, или плоскогубцы с изолированными ручками. Захватите реле за верхнюю часть и потяните вертикально вверх с равномерным усилием – избегайте перекосов, чтобы не повредить посадочное гнездо.
Если реле не поддаётся, проверьте наличие дополнительных фиксаторов. На некоторых моделях Мондео 4 гнездо реле может быть прикрыто защитной пластиковой накладкой – аккуратно отогните её отвёрткой с плоским жалом. Не применяйте металлические инструменты для рычага, чтобы не замкнуть контакты.
После извлечения осмотрите реле на предмет оплавления, коррозии или деформации корпуса. Проверьте состояние контактов в гнезде – при наличии окислов очистите их сжатым воздухом или контактным спреем. Установите новое реле, совместив выступы на корпусе с пазами в блоке, до характерного щелчка.
Подключите клемму аккумулятора и запустите двигатель. Если насос не включается, повторно проверьте правильность установки реле и целостность предохранителя F20 (15 А), отвечающего за цепь топливного насоса.
Как проверить работоспособность реле мультиметром
Реле топливного насоса Форд Мондео 4 – электромеханическое устройство, управляющее подачей питания на насос. Перед проверкой отключите аккумулятор, чтобы избежать короткого замыкания. Извлеките реле из блока предохранителей, используя пластиковый съемник или плоскогубцы с изолированными ручками.
- Если сопротивление бесконечно (OL) – обмотка повреждена.
- Если сопротивление близко к нулю – короткое замыкание.
- Если значение в норме – переходите к проверке силовых контактов.
Что делать, если реле исправно, но проблема с топливным насосом остаётся
Первым шагом проверьте предохранитель топливного насоса. На Форд Мондео 4 он расположен в блоке предохранителей под капотом (позиция F23, номинал 20А) или в салоне (позиция F47, 15А). Замените его на новый с идентичным номиналом, даже если визуально он цел – микротрещины могут вызывать перебои в работе.
Прозвоните проводку от реле до насоса мультиметром. Начните с разъёма насоса (контакты 1 и 3 на колодке X601 для бензиновых двигателей). Напряжение должно быть не менее 11,5 В при включённом зажигании. Если напряжение отсутствует, проверьте целостность проводов на участке от реле до насоса, особенно в местах перегибов и около топливного бака.

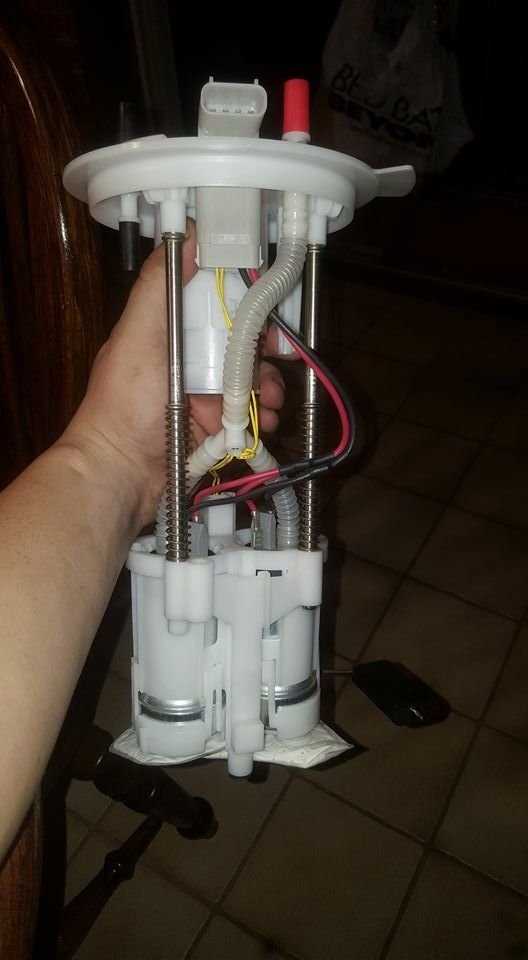

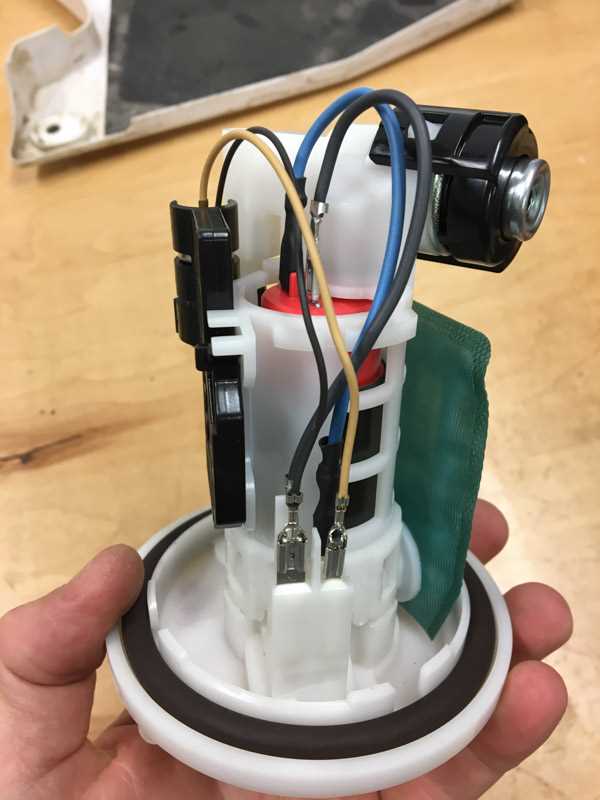

Снимите топливный модуль и осмотрите сетчатый фильтр. На Мондео 4 он часто забивается грязью, особенно если автомобиль эксплуатировался на некачественном топливе. Промойте фильтр в ацетоне или замените на новый – оригинальный номер детали 1495552. Параллельно проверьте состояние поплавка датчика уровня топлива – его заедание может имитировать неисправность насоса.

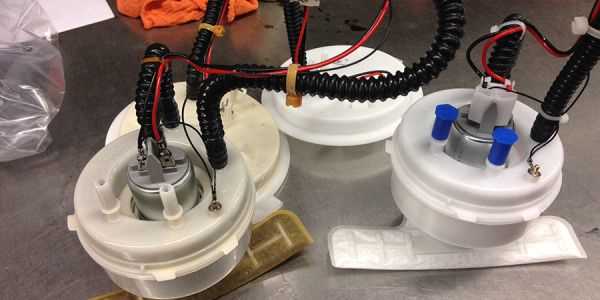

Измерьте сопротивление обмотки топливного насоса. Подключите мультиметр к контактам насоса (норма – 0,5–2 Ом для большинства моделей). Если сопротивление стремится к бесконечности или равно нулю, насос неисправен. Учтите, что на дизельных версиях Мондео 4 (2.0 TDCi) насос может иметь другие параметры – сверяйтесь с сервисным мануалом для конкретного двигателя.
Проверьте давление в топливной рампе. Подключите манометр к штуцеру на рампе (для бензиновых двигателей давление должно быть 3,5–4,0 бара на холостом ходу). Если давление ниже нормы, а насос работает, замените топливный фильтр (номер детали 1495554) – его засорение снижает производительность системы. На дизельных двигателях дополнительно проверьте клапан регулировки давления на ТНВД.
Если все предыдущие шаги не дали результата, протестируйте блок управления двигателем (ECU). На Форд Мондео 4 ошибки P0230–P0233 указывают на проблемы с цепью топливного насоса. Считайте коды диагностическим сканером (например, FORScan или ELM327) и сравните с эталонными значениями. При необходимости перепрошейте ECU или замените его – неисправности в программном обеспечении могут блокировать подачу питания на насос даже при исправном реле.
