ИЖ Ода комплектуется механическим приводом спидометра с гибким валом, который работает от коробки передач. Стандартный привод имеет передаточное число 1:1 и рассчитан на датчик с квадратным наконечником 2,1 мм. Для корректной работы спидометра важно подобрать автомобиль с совместимым приводом или адаптировать существующий.
Наиболее подходящие доноры – модели с заднеприводной компоновкой и механическим приводом спидометра. В первую очередь это автомобили ВАЗ классического семейства: ВАЗ-2101–2107, Нива (2121). Их приводы спидометра идентичны по конструкции и передаточному числу, что позволяет использовать тросик и датчик без доработок. Также совместимы Москвич-412 и Москвич-2140, но потребуется проверка длины гибкого вала – в некоторых случаях его придется укорачивать.
Из иномарок подойдут старые модели с механическим приводом: Ford Escort (1980–1990 гг.), Opel Kadett D/E, Volkswagen Golf I/II. Однако здесь возможны нюансы: диаметр наконечника тросика может отличаться (чаще встречается 2,5 мм), а передаточное число – не всегда совпадает. Для адаптации потребуется переходник или замена шестерни в коробке передач.
При выборе донора обращайте внимание на состояние привода. Изношенные шестерни или деформированный тросик приведут к некорректным показаниям спидометра. Если автомобиль оснащен электронным датчиком скорости (например, ВАЗ-2108 и новее), потребуется установка механического привода или конвертера сигнала – это усложнит и удорожит процесс.
Для точной проверки совместимости измерьте длину тросика от коробки до панели приборов (у ИЖ Оды она составляет 1,8–2,0 м). Если донорский тросик длиннее, его можно обрезать, но с запасом на крепление. При несовпадении наконечников используйте переходники или замените шестерню в КПП на подходящую по количеству зубьев (обычно 8–10 зубьев).
Типы приводов спидометра, совместимые с ИЖ Ода
ИЖ Ода оснащалась механическим приводом спидометра от коробки передач через гибкий вал. Стандартный вариант – привод с квадратным сечением наконечника 2,1 мм, характерный для большинства моделей с КПП от «Москвич-412» и его модификаций. Такие приводы встречаются на автомобилях «Москвич-2140», «ИЖ-2125» и ранних «ИЖ-2715». При замене важно учитывать длину вала: для Оды подходит длина 1,5–1,7 м, иначе возможны перекручивания или недостаточная жесткость.
Альтернативный вариант – привод с круглым наконечником диаметром 3,2 мм, используемый в некоторых экспортных версиях «Москвичей» и адаптерах для импортных спидометров. Такие валы реже, но совместимы с Одой при установке переходника или замене шестерни в КПП. Шестерня должна иметь 10 зубьев с модулем 1,25 – это критически важно для корректной передачи оборотов. Приводы этого типа встречаются в каталогах запчастей под артикулами 412-3802050 и 412-3802055.
Для тюнингованных версий с электронными спидометрами (например, от ВАЗ или иномарок) требуется установка датчика скорости. На ИЖ Ода подходит датчик от ВАЗ-2108–2110 с шестигранным валом 5 мм, монтируемый на штатное место привода спидометра через адаптер. Сигнал с датчика подается на контроллер спидометра, который преобразует импульсы в показания. Важно проверить совместимость протокола передачи данных: для большинства электронных спидометров требуется 6 импульсов на метр пути.
Приводы от грузовых модификаций «Москвичей» (например, фургоны ИЖ-27151) не подходят из-за увеличенного передаточного числа шестерни. Использование таких валов приведет к завышенным показаниям спидометра на 15–20%. Исключение – приводы от ИЖ-2715 с КПП «Москвич-412Э», где передаточное отношение остается штатным. Перед установкой рекомендуется проверить маркировку шестерни на КПП: для Оды подходит только вариант с индексом «412-1701115».
Гибкие валы с пластиковой оплеткой (например, от «Запорожца») не рекомендуются – они быстро изнашиваются из-за вибраций и высоких оборотов. Оптимальный выбор – стальные тросы в металлической оплетке с внутренним диаметром 4 мм. При монтаже вал должен иметь плавные изгибы радиусом не менее 15 см, иначе возрастает риск обрыва. Фиксация вала в оболочке осуществляется стопорными кольцами, которые необходимо смазывать литолом каждые 10 000 км.
Для автомобилей с измененной главной парой (например, 4,1 вместо штатной 3,9) требуется корректировка передаточного числа привода. В таких случаях устанавливают шестерню с 9 или 11 зубьями, подбирая ее экспериментально. Расчет ведется по формуле: (число зубьев новой шестерни / число зубьев штатной) × 100% = корректировка показаний. Например, замена 10-зубой шестерни на 9-зубую снизит показания спидометра на 10%.
Автомобили с механическим приводом спидометра от КПП
Для ИЖ Ода подходят коробки передач от автомобилей с аналогичным типом привода спидометра – через гибкий вал от вторичного вала КПП. Наиболее совместимы модели ВАЗ классического семейства: 2101–2107, 2121 (Нива) и их модификации. Эти КПП имеют идентичный посадочный диаметр привода (16 мм) и шаг резьбы крепления (М18×1,5), что позволяет использовать штатный трос спидометра без доработок. Особое внимание стоит уделить длине троса – для Оды оптимален вариант от ВАЗ-2106 (1,7 м), так как более короткие (например, от 2101) могут не дотягиваться до приборной панели.
ГАЗ-24 и ГАЗ-31029 также оснащались механическим приводом спидометра, но требуют адаптации. Их КПП имеет привод с резьбой М20×1,5 и увеличенным диаметром вала (18 мм), поэтому потребуется переходник или замена шестерни привода на совместимую с ИЖ. Длина троса у этих моделей (2,1 м) избыточна – его придется укорачивать или укладывать с запасом, чтобы избежать перегибов. При установке важно проверить соосность привода и троса, иначе возможен быстрый износ.
Москвич-412 и 2140 – еще один вариант, но с нюансами. Их КПП (особенно ранних выпусков) используют привод с квадратным сечением вала 4×4 мм, в то время как ИЖ Ода рассчитана на круглый вал диаметром 3,2 мм. Решение – замена шестерни привода на совместимую (например, от Москвич-2141 с механическим спидометром) или использование переходника. Трос спидометра от Москвича (1,5 м) короче требуемого, поэтому часто применяют удлиненный вариант от ВАЗ.
При выборе донора проверяйте не только тип привода, но и передаточное число КПП. Например, у ВАЗ-2101 оно составляет 3,75, у ВАЗ-2106 – 3,9, а у Нивы – 4,1. Разница в показаниях спидометра может достигать 10–15% при одинаковой скорости. Для точной калибровки используйте формулу: Vфакт = Vпоказ × (Передаточное число донора / Передаточное число Оды). В случае несовпадения передаточных чисел корректируйте показания заменой шестерни в приводе спидометра или перепрошивкой электронного блока (если установлен адаптер).
Модели с электронным датчиком скорости и адаптацией под ИЖ Ода
ИЖ Ода требует донора с электронным датчиком скорости (ЭДС), совместимым с её приборной панелью. Основные параметры для подбора: тип сигнала (импульсный, частота 1–6 кГц), количество импульсов на километр (обычно 6000–8000) и напряжение питания датчика (5 или 12 В). Ниже – модели, чьи ЭДС без доработок или с минимальными изменениями интегрируются в электросхему Оды.
- ВАЗ-2108, 2109, 21099 (инжекторные версии) – штатный датчик скорости 2108-3843010-02 выдаёт 6 импульсов на метр (6000 имп/км), совпадает с требованиями Оды. Подключается напрямую к контакту «2» на колодке приборки. Требуется замена разъёма на стандартный «мама» от ВАЗ-2109.
- ВАЗ-2110, 2111, 2112 (8- и 16-клапанные) – датчик 2110-3843010-04 с частотой 6000 имп/км. Отличие: корпус датчика длиннее на 5 мм, может потребоваться подгонка посадочного места в коробке передач. Сигнал снимается с контакта «3» разъёма ЭДС.
- ГАЗ-31105 «Волга» (с двигателем ЗМЗ-406) – датчик 31105-3843010-10, 8000 имп/км. Для адаптации необходим делитель частоты на резисторах (например, 10 кОм и 20 кОм) или готовый модуль согласования. Питание 12 В, совместимо с Одой.
Модели с нестандартными параметрами требуют дополнительных компонентов. Например, ЭДС от Renault Logan (K7J/K7M) выдаёт 4000 имп/км – для корректной работы нужен преобразователь частоты, увеличивающий количество импульсов в 1,5 раза. Аналогично, датчики от Daewoo Nexia (A15MF) (2000 имп/км) требуют умножителя сигнала на микросхеме CD4046 или Arduino Nano.
- Проверьте сопротивление обмотки датчика: для ВАЗовских моделей – 1,5–2 кОм, для ГАЗ – 0,8–1,2 кОм. Отклонения свыше 10% указывают на неисправность.
- Используйте осциллограф для контроля формы сигнала: меандр с амплитудой 5–12 В и частотой, пропорциональной скорости.
- При подключении к Оде замените штатную проводку на экранированную (например, ПВС 2×0,5 мм²) для защиты от помех.
Редкие, но рабочие варианты: датчики от УАЗ-3160 (ЗМЗ-409) (6000 имп/км) и Chevrolet Niva (2123-3843010, 8000 имп/км). Первый совместим без доработок, второй требует перепайки разъёма на колодку от ВАЗ-2109. Избегайте датчиков с аналоговым выходом (например, от старых иномарок) – они несовместимы с цифровой приборкой Оды.
Ключевой момент – калибровка спидометра после установки. Для этого используйте GPS-навигатор или диагностический сканер с функцией проверки скорости. При расхождении показаний более 5% откорректируйте количество импульсов в ЭБУ (если поддерживается) или замените шестерню привода датчика на коробке передач. Для ВАЗовских датчиков подходит шестерня с 20 зубьями (артикул 2108-1701127), для ГАЗ – с 22 зубьями (3110-1701127).

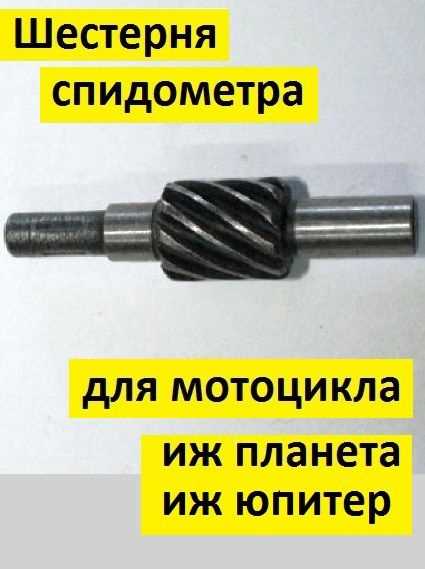

Особенности подключения привода спидометра от ВАЗ и ГАЗ
Привод спидометра ИЖ Ода рассчитан на гибкий вал с квадратным сечением 2,5×2,5 мм, тогда как у большинства моделей ВАЗ и ГАЗ используется 3×3 мм. Для адаптации потребуется токарная обработка хвостовика привода или установка переходника с внутренним квадратом 2,5 мм и наружным 3 мм. Без доработки механизм не будет работать корректно – показания спидометра будут занижены на 15–20% из-за проскальзывания.
На автомобилях ВАЗ классического семейства (2101–2107) привод спидометра расположен на вторичном валу коробки передач, в то время как у ИЖ Ода – на переднем конце вторичного вала. При установке привода от ВАЗ необходимо учитывать длину гибкого вала: стандартный трос ВАЗ (1,8 м) длиннее требуемого для Оды (1,3 м). Обрезка вала возможна, но с обязательной фиксацией наконечника пайкой или опрессовкой, иначе трос будет вырывать из привода на высоких оборотах.
У моделей ГАЗ (ГАЗ-24, ГАЗ-3110) привод спидометра имеет резьбовое крепление М18×1,5, а у ИЖ Ода – М16×1,5. Для совместимости потребуется изготовление переходной втулки с наружной резьбой М16 и внутренней М18. Альтернативный вариант – замена корпуса привода на родной от Оды с последующей установкой шестерни от ГАЗ. В таблице ниже приведены ключевые параметры приводов:
| Параметр | ИЖ Ода | ВАЗ (классика) | ГАЗ (24/3110) |
|---|---|---|---|
| Сечение хвостовика, мм | 2,5×2,5 | 3×3 | 3×3 |
| Резьба крепления | М16×1,5 | М18×1,5 | М18×1,5 |
| Передаточное число шестерни | 1:1 | 1:1,04 | 1:1,12 |
| Длина гибкого вала, м | 1,3 | 1,8 | 2,0 |
Передаточное число шестерни привода критически влияет на точность показаний. У ВАЗ классики оно составляет 1:1,04, у ГАЗ – 1:1,12, что при установке без корректировки приведет к завышению скорости на 4% и 12% соответственно. Для компенсации погрешности можно использовать электронный корректор спидометра или заменить шестерню в приводе на аналог с передаточным числом 1:1 (например, от ИЖ-2126).
При подключении привода от ГАЗ-3110 обратите внимание на направление вращения: у ГАЗ оно левое (против часовой стрелки), у ИЖ Ода – правое. Для совместимости потребуется перевернуть шестерню в корпусе привода или установить дополнительный редуктор с передаточным числом 1:1, меняющий направление вращения. Без этой доработки спидометр работать не будет.
Фиксация привода в коробке передач ИЖ Ода требует использования герметика для резьбовых соединений (например, Loctite 574) – штатное уплотнение ВАЗ и ГАЗ не обеспечивает герметичность из-за разницы в диаметрах. После установки обязательно проверьте отсутствие течи масла через привод на холостых оборотах и при движении. При обнаружении утечек замените прокладку или нанесите дополнительный слой герметика.
Необходимые доработки для установки спидометра ИЖ на иномарки
Спидометр от ИЖ Ода рассчитан на работу с датчиком скорости индукционного типа, выдающим сигнал частотой 4 импульса на метр пути. Большинство иномарок используют датчики Холла или оптоэлектронные с иными параметрами: 6, 10 или даже 20 импульсов на метр. Для совместимости потребуется либо замена штатного датчика на аналог от ИЖ (например, ВАЗ-2108), либо установка преобразователя частоты. Последний вариант реализуется на микроконтроллере ATtiny2313 с прошивкой, корректирующей сигнал в соотношении 1:1,5 или 1:2,5 в зависимости от модели автомобиля.
Крепление спидометра ИЖ отличается от стандартных посадочных мест иномарок. Потребуется изготовление переходной рамки из стального листа толщиной 1,5–2 мм с отверстиями под оригинальные крепления ИЖ и штатные точки фиксации панели приборов автомобиля-реципиента. Для моделей с круглыми приборными панелями (например, Toyota Corolla E100) подойдет адаптер из алюминиевого сплава Д16Т, выточенный на токарном станке. В случае установки на автомобили с цифровыми щитками (VW Golf IV, Opel Astra H) дополнительно потребуется фрезеровка посадочного места под аналоговый прибор.
- Электрическая схема подключения:
- Питание +12 В – к клемме 15 замка зажигания через предохранитель 5 А.
- Масса – к кузову в точке с минимальным сопротивлением (не более 0,1 Ом).
- Сигнальный провод датчика скорости – через экранированную витую пару сечением 0,35 мм².
- Подсветка – к цепи регулятора яркости приборной панели через резистор 1 кОм.
- Корректировка показаний:
- Для автомобилей с диаметром колес, отличным от 13 дюймов (ИЖ Ода), потребуется пересчет передаточного числа привода. Формула: Nнов = Nисх × (Dисх / Dнов)2, где N – число импульсов на метр, D – диаметр колеса.
- При использовании редуктора главной передачи с иным передаточным числом (например, 4,1 вместо 3,9 у ИЖ) вносится поправка: Nкорр = Nнов × (iнов / iисх).
Тросовый привод спидометра ИЖ несовместим с электронными системами большинства иномарок. Решение – замена троса на жесткий вал с карданными шарнирами от ВАЗ-2101 или установка электронного датчика скорости в коробку передач. Для последнего варианта подойдет датчик 2108-3843010 с доработкой посадочного места под фланец КПП иномарки. В случае отсутствия механического привода (например, на автомобилях с АКПП) единственный вариант – использование преобразователя сигнала с CAN-шины автомобиля на частотный выход, совместимый со спидометром ИЖ.
