Откуда может течь масло в двигателе ваз 2114

Течь масла в двигателе ВАЗ 2114 – распространённая проблема, которая может привести к серьёзным последствиям, если её вовремя не устранить. На этом автомобиле чаще всего страдают уплотнения и прокладки, изготовленные из резины или паронита, которые со временем теряют эластичность. Первым признаком утечки становится масляное пятно под машиной или падение уровня масла на щупе. Чтобы точно определить источник, нужно проверить несколько ключевых зон.

Клапанная крышка – одно из самых уязвимых мест. Прокладка под ней часто деформируется из-за перепадов температур или некачественного материала. Течь здесь проявляется в виде масляных потёков по блоку цилиндров или скопления грязи в районе стыка крышки с головкой. Проверьте затяжку болтов: они должны быть затянуты с моментом 8–10 Н·м. Если прокладка повреждена, её нужно заменить на новую, предварительно очистив привалочные поверхности от старого герметика.

Сальники коленвала – передний и задний – также часто становятся причиной утечек. Передний сальник (со стороны шкива) может пропускать масло из-за износа или повреждения при замене ремня ГРМ. Задний сальник, расположенный у маховика, течёт реже, но его замена сложнее и требует снятия коробки передач. Признаком неисправности служит масляная плёнка на шкиве коленвала или подтеки в районе коробки. Для диагностики поднимите автомобиль на подъёмнике и осмотрите зоны вокруг сальников.

Прокладка поддона картера может пропускать масло при механических повреждениях или ослаблении креплений. Течь здесь заметна по масляным следам на нижней части двигателя или под автомобилем. Проверьте затяжку болтов поддона: момент затяжки должен составлять 16–18 Н·м. Если прокладка повреждена, её заменяют вместе с поддоном, предварительно слив масло и очистив поверхности от остатков старого уплотнителя.

Масляный фильтр – ещё один потенциальный источник утечки. Неправильная установка или бракованный фильтр могут привести к просачиванию масла. Проверьте затяжку фильтра: он должен быть закручен от руки с усилием, но без применения инструмента. Если фильтр течёт, замените его и убедитесь, что уплотнительное кольцо смазано свежим маслом перед установкой.

Для точной диагностики используйте фонарик и зеркало, чтобы осмотреть труднодоступные места. Если течь не удаётся обнаружить визуально, нанесите на подозрительные участки тальк или мел: масло проявится тёмными пятнами. Не игнорируйте даже незначительные подтёки – со временем они могут привести к масляному голоданию двигателя и его преждевременному износу.

Как подготовить автомобиль к поиску утечки масла

Загоните ВАЗ 2114 на ровную площадку с твердым покрытием – асфальт или бетон. Избегайте грунта: масло может впитаться, исказив картину. Поднимите переднюю часть на домкрате и зафиксируйте на подставках, чтобы обеспечить доступ к нижней части двигателя. Снимите защиту картера, если она установлена – болты крепления обычно на 10 или 13.

Очистите двигатель от грязи и масляных отложений. Используйте обезжириватель на основе растворителя (например, «Очиститель двигателя ABRO») и жесткую щетку. Особое внимание уделите стыкам деталей: поддоне, крышке клапанов, сальникам коленвала и распредвала. После очистки протрите поверхности сухой ветошью без ворса – остатки грязи помешают обнаружить свежие подтеки.

Запустите двигатель и прогрейте до рабочей температуры (90°C по датчику). Горячее масло менее вязкое и быстрее проявит утечку. Заглушите мотор, дайте стечь маслу в поддон 5–10 минут. Осмотрите двигатель при хорошем освещении – используйте фонарь с узким лучом, направляя его вдоль швов и соединений.

Подготовьте инструменты: фонарь, зеркало на длинной ручке для осмотра труднодоступных мест, перчатки, емкость для сбора масла. Если утечка не очевидна, нанесите на подозрительные участки тонкий слой талька или мела – свежее масло проявится темными пятнами на светлом фоне. Не используйте воду для проверки: она может смыть следы утечки.

Какие места под клапанной крышкой чаще всего пропускают масло

Второй проблемный участок – сальники распределительных валов. На 8-клапанных моторах их два, на 16-клапанных – четыре. Износ сальников проявляется масляными потёками на торцах валов или под ними. Причина – естественное старение материала (обычно фторкаучук) или механические повреждения при установке. Замена требует снятия ремня ГРМ, поэтому диагностику лучше проводить при плановом обслуживании.

• Болты крепления крышки – часто недооцениваемый источник течи. При затяжке с чрезмерным усилием (более 10 Н·м) резьба в алюминиевом блоке срывается, а прокладка деформируется. Недостаточная затяжка приводит к неплотному прилеганию. Рекомендуется использовать динамометрический ключ и соблюдать последовательность затяжки: от центра к краям крест-накрест.
• Маслозаливная горловина – уплотнительное кольцо под крышкой горловины трескается или смещается, особенно если крышку часто снимают. Течь здесь легко спутать с утечкой из-под прокладки крышки, но масло скапливается именно вокруг горловины.

На 16-клапанных двигателях дополнительная зона риска – гидрокомпенсаторы. Износ их уплотнений или засорение масляных каналов приводит к повышенному давлению под крышкой, что выдавливает масло через прокладку. Симптомы: стук гидрокомпенсаторов и масляные подтёки по периметру крышки. Решение – промывка системы или замена неисправных элементов.

Негерметичность маслоотражательных колпачков (сальников клапанов) также может создавать иллюзию течи из-под крышки. Масло стекает по штокам клапанов в ГБЦ, а затем просачивается наружу. Отличить эту неисправность можно по повышенному расходу масла и сизому дыму из выхлопной трубы при запуске холодного двигателя.

Для точной диагностики рекомендуется очистить поверхности под крышкой и нанести тонкий слой талька или мела. После пробной поездки места утечек проявятся чёткими следами масла. При замене прокладки обязательно проверяйте плоскость крышки: коробление более 0,05 мм требует шлифовки или замены детали.

Как проверить сальники коленвала и распредвала на герметичность

Для проверки переднего сальника коленвала на ВАЗ 2114 снимите защитный кожух ремня ГРМ и осмотрите зону вокруг шкива. Признаки течи: масляные подтёки на шкиве, блоке цилиндров или нижней части крышки ГРМ. Задний сальник проверяется через смотровое отверстие картера сцепления – ищите следы масла на маховике или поверхности блока. Используйте фонарик и зеркало для осмотра труднодоступных мест. Если визуально течь не обнаруживается, но уровень масла падает, нанесите на сальники мел или тальк – через 100–150 км пробега места утечки проявятся тёмными пятнами.

Проверка сальников распредвала требует демонтажа крышки ГРМ. Осмотрите:

• Передний сальник – на стыке крышки и шестерни распредвала (масло скапливается на ремне или шкиве).
• Задний сальник – на торце головки блока (течь видна на поверхности блока или прокладке клапанной крышки).

При наличии течи замените сальники комплектом, предварительно очистив посадочные места от старого герметика и масла. Для точной диагностики используйте ультрафиолетовый краситель: добавьте его в масло, затем осмотрите двигатель УФ-фонариком – места утечек будут светиться.

Где искать следы масла вокруг масляного фильтра и его корпуса

Первое место для проверки – стык между масляным фильтром и его посадочным гнездом на блоке цилиндров. Осмотрите уплотнительное кольцо фильтра: если оно деформировано, пережато или имеет трещины, масло будет просачиваться по окружности. На корпусе фильтра и блоке двигателя ищите подтёки в виде тонких масляных потёков или засохших следов, особенно в нижней части – там скапливается стекающее масло. При замене фильтра всегда смазывайте новое уплотнительное кольцо свежим маслом, чтобы избежать его повреждения при затяжке.

Второй участок – резьбовое соединение корпуса фильтра с блоком. Если фильтр затянут недостаточно или, наоборот, перетянут, резьба может пропускать масло. Проверьте наличие масляных потёков вдоль резьбы, а также на штуцере, в который вкручивается фильтр. На ВАЗ 2114 часто встречается проблема с износом резьбы в алюминиевом блоке – в этом случае масло будет сочиться даже при правильной затяжке. Для диагностики используйте фонарик и зеркало, чтобы осмотреть труднодоступные места.

Третья зона – прокладка между корпусом масляного фильтра и блоком цилиндров, если на вашем двигателе фильтр установлен через отдельный корпус (например, на 8-клапанных моторах с выносным фильтром). Осмотрите фланец корпуса на предмет трещин или коррозии, а также проверьте состояние прокладки. Масло может просачиваться по периметру фланца, оставляя характерные следы на блоке и поддоне. В таблице ниже приведены типичные признаки неисправностей и способы их устранения:

Четвёртый участок – штуцер подачи масла в фильтр и обратный клапан. На некоторых двигателях ВАЗ 2114 масло может подтекать через уплотнительное кольцо штуцера или из-под крышки корпуса фильтра. Проверьте затяжку штуцера и состояние его прокладки. Если масло сочится из-под крышки, замените уплотнительное кольцо или прокладку. При установке нового фильтра всегда проверяйте чистоту посадочных поверхностей – даже мелкие частицы грязи могут нарушить герметичность.

Как определить течь из-под прокладки поддона картера

Первым признаком течи из-под прокладки поддона картера на ВАЗ 2114 станет масляное пятно под автомобилем после стоянки. Обратите внимание на его расположение: если масло скапливается ближе к центру двигателя, а не по краям, вероятнее всего, проблема именно в прокладке. Пятно будет темным, с характерным запахом горелого масла и возможными следами пыли, прилипшей к жидкости.

Для точной диагностики поднимите автомобиль на подъемнике или загоните на яму. Осмотрите поддон картера снизу: при течи прокладки масло будет стекать по его краям, образуя тонкую пленку или капли. Особое внимание уделите стыку поддона с блоком цилиндров – именно там чаще всего происходит разгерметизация. Проверьте болты крепления: если они ослаблены или покрыты маслом, это усиливает подозрения.

Используйте фонарик и зеркало, чтобы осмотреть труднодоступные участки. Течь может проявляться не только в виде капель, но и как маслянистый налет на поверхности поддона. Протрите предполагаемое место течи ветошью и запустите двигатель на 5–10 минут. Повторный осмотр покажет, появляется ли свежее масло – это подтвердит диагноз.

Прокладка поддона картера на ВАЗ 2114 изготавливается из пробки или резины, и со временем теряет эластичность. Признаком износа станет затвердение материала или появление трещин. Если прокладка выглядит поврежденной даже без видимых подтеков, ее лучше заменить превентивно, особенно если пробег превышает 50–70 тысяч километров.

Отличить течь прокладки поддона от других утечек (например, сальников коленвала) можно по характеру распространения масла. При проблеме с поддоном масло будет равномерно распределяться по всей длине стыка, а не локализоваться в одной точке. Также проверьте уровень масла в двигателе: если он падает быстрее, чем на 0,5 литра за 1000 км, а других причин не обнаружено, прокладка – наиболее вероятный виновник.

Для временного решения проблемы можно использовать герметик для поддона картера, но это не устранит причину. Нанесите его только на чистую поверхность, предварительно удалив остатки старой прокладки и обезжирив стык. Однако помните, что герметик – мера на 1–2 тысячи километров, после чего прокладку все равно придется менять.

При замене прокладки обязательно очистите привалочные поверхности поддона и блока цилиндров от старого герметика и масла. Используйте пластиковый скребок, чтобы не повредить металл. Установите новую прокладку, равномерно затяните болты крепления поддона в последовательности «крест-накрест» с моментом 8–10 Н·м. После сборки проверьте отсутствие течи через 50–100 км пробега.

На что обратить внимание при осмотре датчика давления масла

Датчик давления масла на ВАЗ 2114 расположен на блоке цилиндров рядом с масляным фильтром – его корпус выполнен из металла с резьбовым соединением M14x1,5. Первое, что требует проверки: герметичность уплотнительного кольца под датчиком. Оно изготавливается из маслостойкой резины и со временем теряет эластичность, особенно при перепадах температур. Если кольцо затвердело или имеет трещины, замена обязательна – даже микроскопические зазоры приведут к утечке масла под давлением.

Осмотрите корпус датчика на предмет механических повреждений: сколов, коррозии или деформации резьбы. Наличие масляных подтёков по резьбе указывает на ослабление затяжки или повреждение резьбового соединения. Затягивайте датчик с моментом 12–15 Н·м – превышение приведёт к срыву резьбы в алюминиевом блоке, недостаточная затяжка спровоцирует течь. Используйте динамометрический ключ, а не «на глаз».

• Проверьте электрический контакт: окисление клемм или обрыв провода вызовут ложные срабатывания лампы давления масла. Зачистите контакты наждачной бумагой P600 и обработайте токопроводящей смазкой.
• Оцените состояние разъёма: трещины в пластике или оплавление изоляции – признак короткого замыкания или перегрева. Замените разъём при обнаружении дефектов.
• Прозвоните цепь мультиметром: сопротивление между контактом датчика и массой должно быть в пределах 0,5–1,5 Ом. Показания выше 2 Ом свидетельствуют о плохом контакте.

Если датчик сухой, но лампа давления масла периодически загорается на холостых оборотах, проверьте его работоспособность манометром. Подключите манометр вместо датчика и сравните показания с эталонными: на холостом ходу давление должно быть не ниже 0,2 кгс/см², при 2000 об/мин – 2,0–2,5 кгс/см². Расхождение более 15% указывает на неисправность датчика или проблемы с масляным насосом.

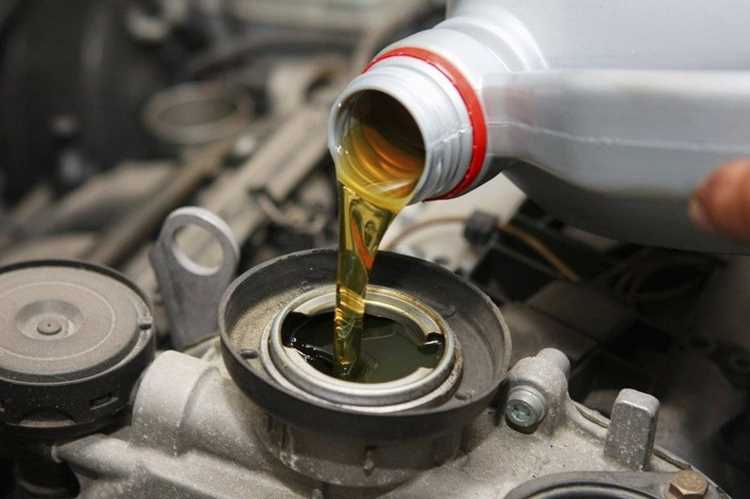

Как выявить утечку через крышку маслозаливной горловины

Крышка маслозаливной горловины на ВАЗ 2114 – частая причина подтеканий, особенно если уплотнительное кольцо изношено или повреждено. Осмотрите крышку на наличие трещин, деформаций или следов масла снаружи. Проверьте резиновое кольцо: оно должно быть эластичным, без разрывов и глубоких вмятин. Если кольцо затвердело или потрескалось, замените его – артикул оригинальной детали 2108-1009146-00.

Для точной диагностики протрите крышку и прилегающую поверхность головки блока цилиндров (ГБЦ) ветошью, смоченной в бензине или очистителе карбюратора. Запустите двигатель и дайте ему поработать 5–10 минут на холостых оборотах. Если после остановки на стыке крышки и ГБЦ появятся капли масла или жирный налет – утечка подтверждена. Особое внимание уделите области вокруг болтов крепления: слабая затяжка (момент 5–8 Н·м) также провоцирует просачивание.

В таблице ниже приведены характерные признаки утечки через крышку и способы их устранения:

Если после замены уплотнителя и затяжки крышки утечка сохраняется, проверьте состояние прокладки клапанной крышки (артикул 2108-1003270). Ее повреждение часто маскируется под неисправность маслозаливной горловины. Для проверки снимите крышку и осмотрите прокладку на наличие разрывов или «задубевших» участков. При необходимости замените прокладку, предварительно очистив посадочные поверхности от старого герметика.

Какие инструменты и материалы понадобятся для устранения течи

Для диагностики и ремонта течи масла на ВАЗ 2114 потребуется базовый набор инструментов: торцевые головки на 10, 13, 17 мм, удлинитель и трещотка. Обязательны рожковые ключи тех же размеров – они пригодятся для работы с труднодоступными болтами, например, на масляном поддоне или крышке ГРМ. Шестигранник на 5 мм нужен для снятия пробки поддона, а отвёртка с плоским жалом – для демонтажа хомутов и защитных кожухов.

Специализированные приспособления сократят время ремонта. Съёмник масляного фильтра (чашечный или ременной) предотвратит повреждение корпуса фильтра при его замене. Динамометрический ключ с диапазоном 20–100 Н·м обеспечит правильную затяжку болтов поддона и крышки клапанов – перетяжка приводит к деформации прокладок, а недотяжка – к повторной течи.

Расходные материалы зависят от локализации течи. Для замены прокладки поддона потребуется герметик ABRO 11AB-R или аналогичный термостойкий (до +343°C), устойчивый к маслам. Прокладка поддона оригинальная (арт. 2108-1009040) или аналог от Elring (030.750) – проверенные варианты. При течи через сальники коленвала или распредвала нужны соответствующие манжеты: передний сальник коленвала (арт. 2108-1005034) и задний (арт. 2108-1005160).

Очистка поверхностей перед нанесением герметика – критически важный этап. Ацетон или очиститель тормозов (например, Mannol Brake Cleaner) удалят остатки старого герметика и масла. Безворсовые салфетки или ветошь из хлопка исключат попадание волокон в систему смазки. Для зачистки прикипевших прокладок используйте пластиковый скребок – металлический может оставить царапины на алюминиевых деталях.

При замене прокладки клапанной крышки понадобится новый комплект (арт. 2108-1003270) и герметик Loctite 574 или Victor Reinz 70-31414-10. Эти составы не твердеют полностью, сохраняя эластичность, что предотвращает растрескивание при температурных деформациях. Для сальников распредвала и коленвала пригодится монтажная паста (например, Liqui Moly 3390) – она облегчит установку и защитит резину от повреждений.

Если течь обнаружена в районе масляного фильтра, замените его на качественный аналог: Mann W 914/2 или Mahle OC 23. Уплотнительное кольцо фильтра (идёт в комплекте) смажьте свежим маслом перед установкой. При подтекании через датчик давления масла (арт. 2106-3829010) замените его или установите медную шайбу под резьбу – стандартная прокладка часто не обеспечивает герметичность.

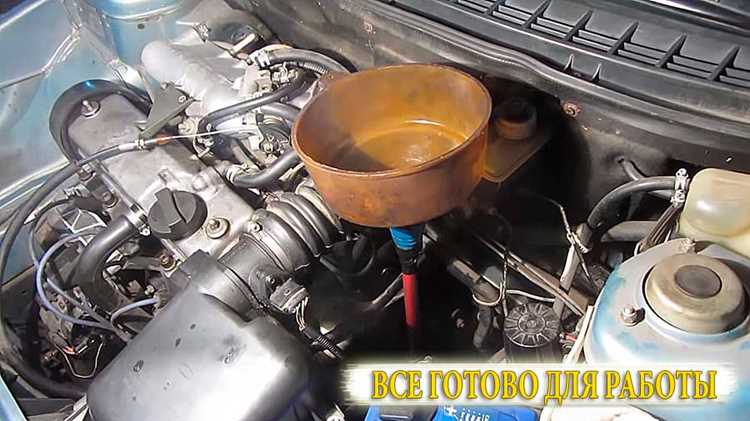

Для сбора старого масла используйте ёмкость объёмом не менее 5 литров с широким горлом – это упростит слив и предотвратит проливы. Воронка с мелким ситечком исключит попадание грязи в систему при заливке нового масла. При работе с поддоном пригодится домкрат и подставки – они обеспечат доступ к нижней части двигателя без риска падения автомобиля.

Дополнительные мелочи ускорят процесс: магнитная чашка для болтов (предотвратит их потерю), фонарик с гибким шлангом для подсветки труднодоступных мест, а также перчатки нитриловые – они защитят руки от масла и химикатов. Если течь сопровождается падением уровня масла, заранее подготовьте канистру с таким же типом масла, как в двигателе (например, Лукойл Люкс 5W-40 или Роснефть Maximum 10W-40).
