Opel Corsa D (2006–2014) комплектуется лампами с цоколями H4, H7, PY21W и W5W в зависимости от типа фары и назначения. В передних фарах ближний свет – H7 (55 Вт), дальний – H4 (60/55 Вт), габариты – W5W (5 Вт), поворотники – PY21W (21 Вт). Задний фонарь использует лампы P21/5W (21/5 Вт) для стоп-сигнала и габарита, PY21W для поворотника и W16W (16 Вт) для заднего хода. Перед началом работы отключите зажигание и выньте ключ из замка – это исключит случайное замыкание.
Для доступа к лампам ближнего и дальнего света снимите пластиковую крышку на тыльной стороне фары, повернув её против часовой стрелки. Лампа H7 фиксируется пружинным зажимом – отожмите его и вытащите лампу, не касаясь стекла. При установке новой лампы совместите выступы на цоколе с пазами в фаре. Лампа H4 крепится аналогично, но имеет три контакта. Проверьте герметичность крышки после установки – попадание влаги выведет фару из строя.

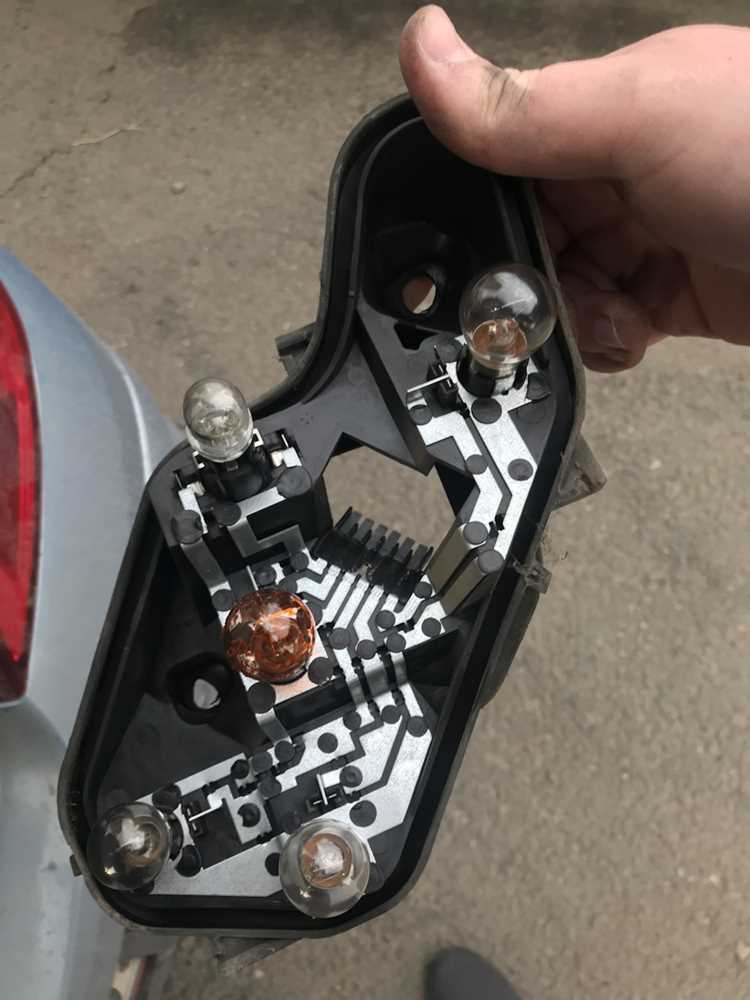

В задних фонарях лампы меняются через багажник. Открутите два винта крепления фонаря (Torx T20), отсоедините разъём и снимите блок. Лампы фиксируются поворотом на 90 градусов – не прилагайте чрезмерных усилий, чтобы не сломать патрон. Для замены лампы заднего хода (W16W) потребуется снять обшивку багажника и отсоединить разъём. Используйте лампы с аналогичными характеристиками – несоответствие мощности приведёт к перегреву проводки.
После замены включите свет и проверьте работоспособность. Если лампа не горит, убедитесь в правильности установки цоколя и целостности предохранителя (F12 для ближнего света, F13 для дальнего, F14 для габаритов). При повторном перегорании проверьте напряжение в бортовой сети – скачки выше 14,5 В указывают на неисправность генератора.
Какие инструменты и материалы понадобятся для замены лампы
Для замены лампы в Opel Corsa D потребуется минимальный набор инструментов: крестовая отвёртка (PH2) для снятия пластиковых фиксаторов подкрылка, тонкие плоскогубцы или специальные щипцы для извлечения патрона лампы из фары. Если доступ к лампе затруднён, пригодится короткая отвёртка с гибким удлинителем или магнитный захват – особенно для ламп ближнего света (H7) или габаритов (W5W). В некоторых случаях может понадобиться торцевой ключ на 8 мм для демонтажа защитного кожуха аккумулятора, если лампа расположена со стороны водителя.
Основной расходный материал – новая лампа, соответствующая типу заменяемой: H4 для ближнего/дальнего света (если установлена одна лампа на обе функции), H7 для ближнего, PY21W для поворотников или P21/5W для стоп-сигналов. Рекомендуется выбирать лампы с цоколем, идентичным заводскому, избегая моделей с увеличенной яркостью или синим спектром – они могут перегревать отражатель фары. Для замены ламп в задних фонарях (например, P21W) часто требуются лампы с резиновым уплотнителем, который предотвращает попадание влаги.
Дополнительно пригодятся перчатки из хлопка или нитрила – жировые следы на стекле галогенной лампы сокращают её срок службы. Для проверки работоспособности новой лампы используйте мультиметр или подключите её напрямую к аккумулятору через провода с крокодилами. Если фара запотевает после замены, подготовьте герметик для фар (например, ABRO WS-904) и строительный фен для просушки конденсата.
Как определить тип лампочки в вашем Opel Corsa D
В Opel Corsa D используется несколько типов ламп, зависящих от года выпуска и комплектации. Основные категории: галогенные (H4, H7, H11), ксеноновые (D1S, D2S) и светодиодные (LED) в более поздних моделях. Первым шагом проверьте маркировку на цоколе неисправной лампы – она указана мелким шрифтом на металлической или пластиковой части. Если надпись стёрта, обратитесь к сервисной книжке автомобиля, где приведены точные артикулы для каждой фары.
Для передних фар ближнего света в большинстве модификаций Corsa D применяется лампа H7 (55 Вт). В версиях с ксеноном – D1S или D2S, отличающиеся высоким напряжением и наличием блока розжига. Дальний свет чаще всего реализован на базе H4 (60/55 Вт) или отдельной H1 (55 Вт) в топовых комплектациях. Противотуманные фары используют H11 (55 Вт) или H8 (35 Вт), а габариты – W5W (5 Вт).
Если маркировка отсутствует, измерьте диаметр цоколя штангенциркулем. Например, H7 имеет цоколь PX26d с диаметром 26 мм, а H4 – P43t с тремя контактами. Ксеноновые лампы D-серии легко опознать по характерному металлическому корпусу и отсутствию нити накала. Светодиодные лампы в заводской комплектации встречаются редко, но их можно отличить по радиатору охлаждения и маркировке «LED» на цоколе.
В салоне Corsa D используются лампы C5W (5 Вт) для плафона освещения и W5W для подсветки бардачка и багажника. Задние фонари оснащены лампами P21/5W (21/5 Вт) для стоп-сигналов и габаритов, а поворотники – PY21W (21 Вт) с жёлтым стеклом. Для точного определения сверьтесь с электрической схемой в руководстве по эксплуатации, где указаны все позиции ламп с привязкой к конкретным узлам.
Онлайн-каталоги запчастей, такие как exist.ru или autodoc.ru, позволяют подобрать лампу по VIN-коду автомобиля. Введите номер кузова в поисковую строку – система выдаст полный перечень совместимых ламп с указанием производителя и мощности. Это исключает ошибки при покупке, особенно если в вашей модели установлены нестандартные лампы, например, с увеличенным сроком службы или повышенной яркостью.
При замене лампы на аналог обратите внимание на цветовую температуру. Для галогенных ламп оптимальный диапазон – 3000–4200 К (тёплый белый свет), ксеноновые обычно имеют 4300–5000 К. Светодиодные лампы с температурой выше 6000 К дают синеватый оттенок, что может привлечь внимание ГИБДД. Проверьте соответствие лампы требованиям ECE (маркировка на упаковке) – это гарантирует легальность использования на дорогах общего пользования.
Если лампа перегорела, а маркировку определить не удалось, демонтируйте её и возьмите с собой в магазин автозапчастей. Продавцы смогут подобрать аналог по внешнему виду цоколя и расположению контактов. Избегайте покупки дешёвых ламп неизвестных брендов – они часто не соответствуют заявленным характеристикам и быстро выходят из строя, создавая риск короткого замыкания в проводке.
Снятие защитного кожуха фары без повреждений
На Opel Corsa D защитный кожух фары крепится тремя пластиковыми фиксаторами: два расположены по бокам, один – снизу. Перед началом работ убедитесь, что фара остыла, иначе пластик может деформироваться при нажатии. Используйте тонкую плоскую отвёртку или специальный пластиковый съёмник для клипс, чтобы избежать царапин.
Начните с нижнего фиксатора: аккуратно подденьте его отвёрткой, вставив инструмент в паз между кожухом и корпусом фары. Усилие прикладывайте равномерно, пока фиксатор не отщёлкнется с характерным щелчком. Не тяните кожух на себя – сначала освободите все три точки крепления.
- Боковые фиксаторы требуют большей осторожности: они часто ломаются при неправильном поддевании. Вставляйте отвёртку под углом 45° к поверхности, слегка нажимая в сторону фары, а не вверх.
- Если фиксатор не поддаётся, прогрейте место соединения феном (температура не выше 60°C) – пластик станет эластичнее.
- Избегайте металлических инструментов с острыми краями: они оставляют задиры на пластике.
После освобождения всех фиксаторов кожух может не сниматься из-за дополнительных защёлок по периметру. Проверьте наличие скрытых креплений: на некоторых моделях Corsa D они расположены в верхней части кожуха, ближе к решётке радиатора. Для их отсоединения слегка надавите на кожух вниз, одновременно потянув на себя.
Если кожух заклинило, не применяйте силу. Осмотрите его на предмет грязи или коррозии в местах крепления – очистите их мягкой щёткой и протрите спиртом. Часто проблема возникает из-за попадания песка или дорожных реагентов, которые блокируют движение пластиковых элементов.
При обратной установке сначала защёлкните нижний фиксатор, затем боковые. Убедитесь, что кожух плотно прилегает к корпусу фары по всему периметру – зазоры могут привести к попаданию влаги и пыли. Проверьте работу фиксаторов, слегка потянув кожух на себя: он не должен смещаться.
Для защиты пластика от преждевременного износа нанесите на фиксаторы тонкий слой силиконовой смазки. Это предотвратит их заклинивание при следующей разборке. Избегайте смазок на масляной основе – они притягивают пыль и грязь.
Если фиксатор сломался, замените его на новый (артикул для Corsa D: 13201250). При установке нового элемента вставляйте его до упора, пока не услышите щелчок. Не используйте клей или герметик – это усложнит последующий демонтаж.
Отключение электрического разъема лампы правильным способом
На Opel Corsa D разъем лампы фиксируется пластиковым замком, который необходимо отжать перед извлечением. Расположен он сбоку или сверху разъема – ищите небольшой выступ или язычок черного, серого или прозрачного цвета. Нажмите на него большим пальцем в направлении, противоположном проводам, одновременно слегка покачивая разъем из стороны в сторону. Усилие должно быть умеренным: чрезмерное давление может повредить фиксатор, а недостаточное – не позволит освободить контакты.
- Не тяните за провода – только за корпус разъема.
- Если замок не поддается, проверьте наличие дополнительных защелок или скрытых фиксаторов (например, на моделях 2010–2014 годов встречаются двойные замки).
- При коррозии контактов обработайте их спреем для электроконтактов (например, Kontakt 60) перед повторным подключением.
После отжатия замка разъем должен выйти с легким щелчком. Если этого не произошло, осмотрите его на предмет деформации или загрязнения. На моделях с галогенными лампами (H4, H7) разъем часто имеет металлический фиксатор – его нужно сначала приподнять отверткой с плоским жалом, а затем отсоединить. Для светодиодных ламп (LED) разъем может быть закреплен винтом Torx T10 – используйте соответствующую биту.
Извлечение старой лампочки и установка новой
Отсоедините разъем питания, нажав на фиксатор большим пальцем и потянув его на себя – у Opel Corsa D он расположен сбоку на цоколе лампы H7. Проверьте состояние контактов: окисление или деформация могут вызвать перегрев. Если лампа не поддается, поверните ее против часовой стрелки на 15–20° до щелчка, затем извлеките, удерживая за металлический цоколь. Не касайтесь стеклянной колбы галогенной лампы руками – жировые следы сокращают срок службы на 30–40%.
Установка новой: совместите выступы на цоколе с пазами в фаре, вставьте лампу до упора и поверните по часовой стрелке до фиксации. Убедитесь, что она не болтается – зазор более 1 мм приведет к неравномерному освещению. Подключите разъем до щелчка, затем проверьте работу, включив ближний свет. Если лампа не загорается, повторно отсоедините разъем и проверьте полярность – на Corsa D контакт «+» всегда сверху.
Проверка работоспособности фары после замены
После установки новой лампочки включите ближний свет и визуально оцените яркость и равномерность свечения. Убедитесь, что световой пучок направлен параллельно дороге – на стене или заборе на расстоянии 5 метров граница света должна быть четкой, без размытых пятен. Если фара светит тускло или с желтоватым оттенком, проверьте соответствие лампы спецификации: для Opel Corsa D допустимы только лампы с цоколем H7 (55 Вт) или H4 (60/55 Вт) в зависимости от года выпуска.
Проверьте работу всех режимов освещения: ближний, дальний свет, габариты и, при наличии, дневные ходовые огни. Особое внимание уделите автоматическому переключению между ближним и дальним светом – если оно не срабатывает, возможно, неисправен подрулевой переключатель или реле. В таблице ниже приведены типичные неисправности и их причины:
| Симптом | Возможная причина | Действие |
|---|---|---|
| Фара не включается | Перегорел предохранитель (№10 или №20 в блоке под капотом), окисление контактов | Проверьте предохранитель мультиметром, зачистите контакты на разъеме лампы |
| Мерцание света | Плохой контакт в разъеме, неисправный регулятор напряжения | Подтяните клеммы, проверьте напряжение на аккумуляторе (должно быть 13,8–14,4 В) |
| Неравномерный световой пучок | Неправильная установка лампы, деформация отражателя | Демонтируйте фару и проверьте положение лампы в патроне |
Если после замены лампы фара запотевает изнутри, это указывает на нарушение герметичности корпуса. В Opel Corsa D такое часто происходит из-за трещин в уплотнителе или повреждения дренажных каналов. Устраните проблему немедленно – влага внутри фары снижает светопропускание на 30–40% и ускоряет коррозию отражателя. Для проверки герметичности нанесите тонкий слой силиконового герметика на стыки корпуса или замените уплотнитель.
Завершите проверку тестом на дороге: проедьте 10–15 км в темное время суток, наблюдая за стабильностью работы фар. Если свет «плывет» или мигает при вибрации, зафиксируйте лампу в патроне с помощью стопорного кольца или замените патрон – в Corsa D часто встречается износ пружинных контактов. При обнаружении неисправностей, не связанных с лампой, обратитесь к электрической схеме автомобиля (раздел «Освещение», схема №312 в руководстве по ремонту).
Типичные ошибки при замене ламп и как их избежать
Первая распространённая ошибка – касание колбы лампы голыми руками. Галогенные лампы, используемые в Opel Corsa D (например, H7 для ближнего света), чувствительны к жировым отложениям с кожи. Даже минимальное загрязнение приводит к локальному перегреву и сокращению срока службы на 30–50%. Решение: используйте чистые хлопчатобумажные перчатки или берите лампу за цоколь. Если контакт всё же произошёл, протрите колбу спиртовой салфеткой без ворса.
Неправильный выбор лампы по цоколю или мощности – вторая частая проблема. В Corsa D для ближнего света применяются лампы H7 55 Вт, а для габаритов – W5W. Установка лампы с цоколем H4 вместо H7 приведёт к неработоспособности фары или короткому замыканию. Перед покупкой сверяйте артикул с данными в сервисной книжке или на штатной лампе. Избегайте ламп с повышенной мощностью: они перегружают проводку и могут оплавить патрон.
Третья ошибка – игнорирование последовательности разборки. В Corsa D доступ к лампам ближнего света требует снятия воздушного фильтра или аккумулятора (в зависимости от года выпуска). Пропуск этого шага приводит к повреждению пластиковых фиксаторов или обрыву проводов. На моделях 2006–2010 годов сначала отсоединяйте клемму «минус» АКБ, затем демонтируйте корпус фильтра, открутив два болта Torx T20. На рестайлинговых версиях (2011–2014) достаточно снять аккумулятор, чтобы добраться до правой фары.
Незакреплённая лампа в патроне – причина мерцания или выпадения лампы во время движения. В Corsa D фиксация осуществляется металлической скобой, которую часто забывают вернуть в исходное положение. После установки лампы убедитесь, что скоба защёлкнулась с характерным щелчком. Проверьте фиксацию, слегка потянув лампу за цоколь – она не должна двигаться.
Последняя ошибка – пренебрежение проверкой работы лампы до окончательной сборки. Нередко владельцы собирают фару, не убедившись в исправности новой лампы, а затем вынуждены повторно разбирать узел. После установки подключите аккумулятор и включите свет. Если лампа не горит, проверьте контакты в патроне на окисление и плотность посадки. Окисленные клеммы зачистите мелкозернистой наждачной бумагой или замените патрон при сильном повреждении.
