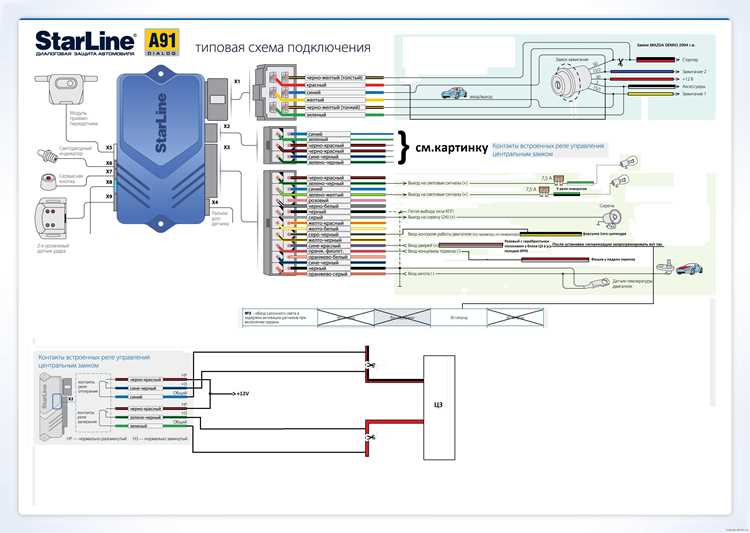

Как поменять дисплей на старлайн а91

Сигнализация Старлайн А91 комплектуется монохромным OLED-дисплеем с разрешением 128×64 пикселя и рабочим напряжением 3,3 В. При механических повреждениях или выходе из строя контроллера дисплей перестает отображать данные либо показывает артефакты – вертикальные полосы, мерцание, частичное затенение. Замена требует демонтажа передней панели брелока, отключения шлейфа и установки нового модуля с идентичным артикулом SL-12864A или совместимым аналогом WG12864A.

Процедура занимает 15–20 минут при наличии инструментов: крестовая отвертка PH0, пинцет с антистатическим покрытием, пластиковая лопатка для разъединения защелок. Основная сложность – аккуратное отсоединение шлейфа без повреждения контактных площадок. Шлейф фиксируется защелкой на разъеме, которую необходимо приподнять на 1–1,5 мм перед извлечением. При обратной сборке убедитесь, что контакты шлейфа совпадают с гнездом на плате – смещение на 0,5 мм приводит к неработоспособности дисплея.

После замены проверьте функциональность: включите брелок, убедитесь в корректном отображении иконок, времени, уровня заряда. Если дисплей не реагирует, повторно разберите корпус и проверьте подключение шлейфа. В 90% случаев проблема решается повторным фиксированием разъема. Избегайте использования клея или герметика при сборке – это усложнит последующий ремонт.

Необходимые инструменты и материалы для замены дисплея

Для замены дисплея на Старлайн А91 потребуется набор инструментов с точными характеристиками. Основной – крестовая отвёртка PH0 (или PH00 для более плотной фиксации винтов). Дополнительно понадобится пластиковая лопатка или медиатор толщиной не более 0,5 мм для безопасного отделения передней панели без повреждения защёлок. Пинцет с антистатическим покрытием необходим для работы с мелкими коннекторами шлейфа дисплея.

В таблице ниже приведены ключевые расходные материалы и их параметры:

Для защиты электронных компонентов от статического электричества используйте антистатический браслет с сопротивлением 1 МОм, подключённый к заземлению. Если браслета нет, работайте на антистатическом коврике или периодически касайтесь заземлённого металлического предмета. Избегайте синтетической одежды – она накапливает заряд.

При демонтаже старого дисплея потребуется фен с регулировкой температуры (до 150°C) для размягчения клеевого слоя. Нагревайте корпус равномерно в течение 30–40 секунд, избегая перегрева пластиковых элементов. Для фиксации нового дисплея используйте пресс с усилием не более 2 кг/см² – чрезмерное давление может повредить матрицу.

Шлейф дисплея подключается через разъём FPC с шагом контактов 0,5 мм. Перед установкой проверьте целостность контактов под микроскопом или лупой с увеличением 10x. При обнаружении окислов очистите их ластиком или специальной резинкой для электроники. Не используйте металлические инструменты – они могут замкнуть дорожки.

Запаситесь запасными винтами M1,4×3 мм (4 шт.) – оригинальные часто теряются при разборке. Для смазки резьбы используйте графитовую пасту, чтобы предотвратить коррозию и облегчить последующий демонтаж. Храните все компоненты в антистатических пакетах до момента установки.

Демонтаж корпуса брелока Старлайн А91 без повреждений

Перед началом работ подготовьте пластиковую лопатку или тонкую отвёртку с плоским жалом шириной не более 3 мм. Корпус брелока А91 скреплён шестью защёлками: две расположены по бокам, одна сверху, одна снизу и две на задней крышке. Начинайте демонтаж с нижней части, где защёлка наименее жёсткая – вставьте инструмент в зазор между передней и задней панелями на глубину 2–3 мм и аккуратно отожмите фиксатор.

После освобождения нижней защёлки переходите к боковым. Вставляйте лопатку под углом 45° к поверхности, чтобы избежать срыва пластиковых выступов. Сила нажатия не должна превышать 1,5–2 кг – превышение приведёт к деформации креплений. Верхняя защёлка требует особой осторожности: она находится рядом с антенной, и чрезмерное усилие может повредить её контактную площадку.

Задняя крышка удерживается двумя защёлками, расположенными симметрично относительно батарейного отсека. Для их разблокировки используйте метод «пошагового смещения»: сначала отожмите одну сторону на 1–1,5 мм, затем переместите инструмент ко второй, не допуская полного выхода первой из паза. После освобождения всех фиксаторов снимите заднюю панель движением «на себя», избегая перекосов.

Внутренние компоненты брелока закреплены на передней панели тремя винтами под крестовую отвёртку PH0. Открутите их, удерживая плату пальцами, чтобы предотвратить случайное падение. Плата соединена с дисплеем гибким шлейфом шириной 5 мм – отсоединяйте его только после полного демонтажа, потянув за чёрный фиксатор вверх на 1–2 мм. Не дёргайте за шлейф: усилие должно быть направлено строго перпендикулярно разъёму.

Для повторной сборки сначала зафиксируйте шлейф, затем установите плату на направляющие передней панели. Совместите отверстия под винты и затяните их с моментом 0,3–0,4 Н·м. При установке задней крышки сначала защёлкните верхнюю и боковые фиксаторы, затем нижнюю – это предотвратит перекос и обеспечит равномерное прилегание. Проверьте работу кнопок и дисплея до полной сборки.

Отсоединение старого дисплея и подготовка контактной площадки

Перед началом работ отключите питание брелока, извлеките батарею. Старлайн А91 использует дисплей с гибким шлейфом, зафиксированным на плате защёлкой. Аккуратно подденьте её тонкой пластиковой лопаткой или пинцетом с плоскими губками – металлические инструменты могут повредить контакты. Шлейф имеет ширину 8 мм и 12 контактных дорожек; тяните его строго параллельно плате, избегая перекосов.

После отсоединения шлейфа осмотрите контактную площадку на плате. На ней расположены позолоченные контакты размером 0,3×0,5 мм с шагом 0,5 мм. Частые проблемы: окисление (белый или зелёный налёт), остатки клея от старого дисплея, механические повреждения дорожек. Для очистки используйте безворсовую салфетку, смоченную в изопропиловом спирте (концентрация ≥90%). Не применяйте ацетон или агрессивные растворители – они разрушают защитное покрытие платы.

При наличии коррозии обработайте контакты ластиком для чистки плат (например, Eraser Pen) или мягкой стекловолоконной щёткой. Давление должно быть минимальным – достаточно лёгкого касания. После механической очистки протрите площадку спиртом повторно. Проверьте целостность дорожек под лупой с 10-кратным увеличением: трещины или отслоения требуют восстановления токопроводящим лаком (например, Kontaktol).

Остатки клея удаляйте деревянной зубочисткой или пластиковым скребком. Не соскабливайте их ножом – риск повредить маску пайки. Для размягчения клея нанесите каплю спирта и выждите 30 секунд. Если клей термостойкий, прогрейте площадку паяльным феном до 80°C (не выше – перегрев вызовет отслоение дорожек). После удаления клея обезжирьте поверхность спиртом.

Проверьте состояние защёлки шлейфа. На Старлайн А91 она выполнена из поликарбоната и часто ломается при неаккуратном демонтаже. Если защёлка треснула, замените её на новую – артикул для заказа: SL-A91-DISP-LATCH. При отсутствии запчасти временно зафиксируйте шлейф каплей термоклея, но избегайте попадания клея на контакты.

Перед установкой нового дисплея протестируйте контактную площадку мультиметром в режиме прозвонки. Коснитесь щупами крайних контактов шлейфа (1 и 12) – сопротивление должно быть ≤1 Ом. Проверьте каждый контакт на отсутствие замыканий с соседними дорожками. Если мультиметр показывает обрыв или короткое замыкание, восстановите дорожки перемычками из тонкого провода (0,05 мм²) или токопроводящим лаком.

Завершите подготовку сушкой платы в течение 5 минут при комнатной температуре. Не используйте сжатый воздух – он может занести пыль на контакты. Убедитесь, что на площадке нет ворсинок, пыли или следов жира. Только после этого приступайте к установке нового дисплея.

Установка нового дисплея и проверка соединений

Перед установкой нового дисплея убедитесь, что шлейф не имеет повреждений – проверьте его на отсутствие перегибов, разрывов или окисления контактов. Для Старлайн А91 используется 16-контактный шлейф шириной 0,5 мм; замена на аналог с другими параметрами приведёт к некорректной работе или полному отказу модуля. Нанесите на контакты шлейфа тонкий слой контактной смазки КВТ-3 или аналогичной, чтобы предотвратить окисление при эксплуатации в условиях повышенной влажности.

Аккуратно вставьте новый дисплей в посадочное место, совместив направляющие пазы на корпусе с выступами на плате. При фиксации защёлок не прилагайте усилий свыше 0,3 Н·м – превышение момента затяжки может привести к деформации рамки или повреждению ЖК-матрицы. После установки проверьте визуально отсутствие зазоров между дисплеем и корпусом; допустимый люфт не должен превышать 0,2 мм.

• Подключите шлейф к разъёму на плате, убедившись, что ключ на шлейфе совпадает с выемкой на коннекторе. Зафиксируйте шлейф защёлкой разъёма до характерного щелчка.
• Проверьте надёжность крепления антенного модуля – ослабленный контакт может вызвать помехи при приёме сигнала.
• Восстановите питание системы, подключив аккумулятор автомобиля или внешний источник 12 В с током не менее 1 А.

Для проверки соединений выполните следующие действия в строгой последовательности:

1. Включите брелок и дождитесь инициализации системы (около 3–5 секунд).
2. Нажмите кнопку «1» дважды – на дисплее должен отобразиться текущий статус охраны и уровень заряда батареи.
3. Проверьте работу подсветки, удерживая кнопку «3» в течение 2 секунд. Яркость должна регулироваться плавно, без мерцания или артефактов.
4. Запустите тест каналов связи, выбрав в меню пункт «Диагностика» → «Тест связи». Убедитесь, что уровень сигнала не ниже -85 дБм.

Если на дисплее появляются артефакты или не отображаются отдельные сегменты, отключите питание и повторно проверьте подключение шлейфа. При наличии мультиметра измерьте сопротивление между контактами 1 и 16 шлейфа – оно должно быть в пределах 50–150 Ом. В случае отклонений замените шлейф или обратитесь в сервисный центр для диагностики контроллера дисплея.

Сборка брелока и тестирование работоспособности

Установите новый дисплей в корпус брелока, совместив контактные площадки с разъемом на плате. Проверьте фиксацию шлейфа – он должен лежать ровно, без перегибов, иначе при закрытии корпуса возможны повреждения. Если на дисплее есть защитная пленка, удалите её только после полной сборки, чтобы избежать царапин.

Вставьте плату в корпус, убедившись, что кнопки попадают в соответствующие пазы. Прижмите плату до щелчка – это сигнал о правильной фиксации защелок. Если корпус не закрывается плотно, проверьте наличие посторонних предметов или смещение элементов.

Закрутите винты крепления корпуса в последовательности «крест-накрест»: сначала затяните диагональные пары, затем остальные. Момент затяжки не должен превышать 0,3 Н·м – превышение приведет к деформации пластика или срыву резьбы. Используйте отвертку с магнитным наконечником для удержания винтов.

Вставьте батарейку CR2032 плюсом вверх, ориентируясь по маркировке на корпусе. Если брелок не реагирует на установку батарейки, проверьте полярность и отсутствие окислов на контактах. При необходимости очистите их ластиком или спиртовой салфеткой.

Включите брелок, удерживая кнопку «Закрыть» в течение 3 секунд. На дисплее должен появиться логотип Старлайн, затем – основной экран с индикацией заряда батареи и состояния системы. Если экран остается темным, отключите брелок, разберите и проверьте подключение шлейфа.

Проверьте работоспособность всех кнопок: каждая должна срабатывать с первого нажатия без «залипания». Для теста используйте режим программирования (удерживайте кнопки «Открыть» + «Закрыть» 5 секунд) – в этом режиме на дисплее отображаются все активные функции, а кнопки переключают параметры.

Поднесите брелок к автомобилю на расстояние не более 2 метров и выполните последовательность команд: открытие/закрытие дверей, активация багажника, запуск двигателя (если поддерживается). Если сигнал не проходит, проверьте антенну на плате – она должна быть направлена вверх и не касаться металлических частей корпуса.

После успешного тестирования установите брелок в режим энергосбережения: удерживайте кнопку «Открыть» 10 секунд до появления надписи «ECO». Это продлит срок службы батареи и предотвратит случайные срабатывания. Если брелок теряет связь с автомобилем, обновите прошивку через официальное ПО Старлайн.

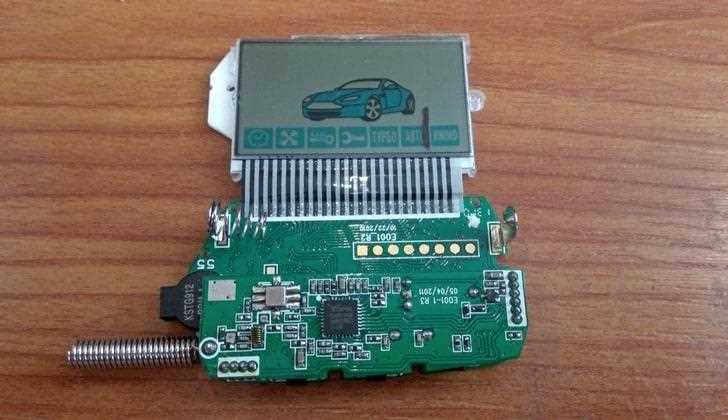

Типичные ошибки при замене и способы их устранения

Одна из распространённых ошибок – повреждение шлейфа дисплея при разборке. Шлейф Старлайн А91 крепится к плате через тонкий разъём ZIF (Zero Insertion Force), который легко сломать при резком отсоединении. Чтобы избежать этого, перед отключением поднимите фиксирующую планку разъёма на 1–2 мм с помощью пластиковой лопатки или пинцета, затем аккуратно вытяните шлейф параллельно плате. Если планка сломалась, замените её на новую (артикул для заказа: SL-ZIF-0.5MM) или используйте токопроводящий клей для восстановления контакта.

• Неправильная полярность подключения: При установке нового дисплея часто путают контакты «+» и «–» на разъёме подсветки. Это приводит к выходу из строя светодиодов или контроллера. Перед подключением сверьтесь с распиновкой на плате (контакт 1 – «+5В», контакт 2 – «GND») и маркировкой на новом дисплее. Если подсветка не работает, проверьте напряжение мультиметром на разъёме: должно быть 4.8–5.2 В.
• Загрязнение контактных площадок: Остатки старого термоклея или пыль на контактах шлейфа вызывают артефакты изображения или полное отсутствие сигнала. Очистите площадки спиртовой салфеткой (изопропиловый спирт ≥90%) и просушите 2–3 минуты перед установкой. Не используйте металлические инструменты – только пластиковый или деревянный скребок.
• Перегрев при пайке: При замене дисплея с пайкой (например, на моделях с OLED) превышение температуры паяльника выше 280°C или время воздействия более 3 секунд разрушает гибкую плату. Используйте паяльную станцию с регулировкой температуры (250–270°C), флюс без кислоты и олово с низкой температурой плавления (Sn42Bi58). После пайки проверьте целостность дорожек под микроскопом.
