На какой высоте ставить ветрогенератор

Высота установки ветрогенератора напрямую влияет на его производительность. На уровне 10 метров скорость ветра в среднем на 20–30% ниже, чем на 50 метрах, а мощность ветрового потока пропорциональна кубу скорости. Это означает, что при увеличении высоты с 10 до 30 метров выработка энергии может вырасти в 2–3 раза. Однако дальнейший подъем не всегда оправдан: после 60–80 метров прирост мощности замедляется из-за изменения профиля ветра и увеличения турбулентности.

Для маломощных установок (до 10 кВт) оптимальная высота составляет 15–25 метров. На этой высоте ветровой поток уже достаточно стабилен, а затраты на монтаж остаются приемлемыми. В регионах с низкой среднегодовой скоростью ветра (менее 5 м/с) рекомендуется поднимать генератор на 30–40 метров, чтобы компенсировать слабый поток. Для промышленных ветряков мощностью 100 кВт и выше минимальная высота мачты – 60–80 метров, так как на меньших высотах эффективность падает из-за влияния наземных препятствий.

Ключевой фактор – вертикальный градиент ветра, который зависит от шероховатости поверхности. В открытых степях или на море скорость ветра увеличивается на 0,1–0,15 м/с на каждый метр высоты, тогда как в лесистой местности или городской застройке этот показатель достигает 0,25–0,3 м/с. Это означает, что в условиях плотной застройки ветрогенератор нужно поднимать на 50–70 метров, чтобы достичь скорости ветра, сравнимой с открытой местностью на 30 метрах. Игнорирование этого параметра приводит к снижению выработки на 40–60%.

При выборе высоты также учитывают стоимость мачты и фундамента. Каждый дополнительный метр увеличивает нагрузку на конструкцию и требует усиления опор. Для высот свыше 50 метров экономически целесообразно использовать решетчатые мачты вместо трубчатых, так как они на 30–40% легче при той же несущей способности. В районах с сильными ветрами (среднегодовая скорость выше 7 м/с) высоту можно уменьшить на 10–15%, так как даже на 20–30 метрах генератор будет работать близко к номинальной мощности.

Как скорость ветра меняется с высотой и почему это важно

Скорость ветра увеличивается с высотой из-за уменьшения трения о поверхность земли. На уровне 10 метров средняя скорость ветра на 20–30% ниже, чем на 50 метрах, а на 100 метрах – на 40–50% выше. Это явление описывается логарифмическим или степенным законом, где ключевую роль играет шероховатость подстилающей поверхности: леса и города замедляют ветер сильнее, чем открытые поля или водоёмы.

Для расчёта изменения скорости ветра с высотой применяют формулу степенного закона:

• V₂ = V₁ × (H₂/H₁)^α, где
• V₂ – скорость на целевой высоте,
• V₁ – известная скорость на базовой высоте,
• H₂ и H₁ – соответствующие высоты,
• α – коэффициент шероховатости (0,1–0,4 для открытых пространств, 0,25–0,5 для лесистой местности).

Энергия ветра пропорциональна кубу его скорости: увеличение скорости с 5 до 6 м/с повышает выработку на 73%. Поэтому даже небольшой подъём ветрогенератора на 10–15 метров может дать прирост мощности на 15–25%. Например, при скорости 7 м/с на 30 метрах, на 60 метрах она составит ~8,5 м/с, а выработка вырастет на 65–70%.

Выбор высоты установки зависит от местных условий:

1. Открытые равнины: оптимальная высота – 50–80 метров (коэффициент α ≈ 0,14).
2. Лесистая местность: требуется 100–120 метров (α ≈ 0,3–0,4).
3. Городская застройка: минимальная высота – 150 метров (α > 0,4).

На высотах выше 150 метров скорость ветра стабилизируется, но рост выработки замедляется. Например, переход с 100 на 150 метров даёт прирост всего 10–15%, тогда как с 30 на 60 метров – до 50%. Экономически целесообразно поднимать ветрогенератор до тех пор, пока стоимость мачты не превысит 20–25% от стоимости всей установки.

Влияние высоты на турбулентность: на малых высотах (до 30 метров) турбулентность снижает эффективность лопастей на 10–15%. На 60–80 метрах турбулентность падает до 3–5%, что продлевает срок службы оборудования на 20–30%. Для ветрогенераторов мощностью свыше 1 МВт рекомендуется минимальная высота 80 метров.

Практический пример: ветрогенератор мощностью 2 МВт на высоте 80 метров при средней скорости ветра 6,5 м/с вырабатывает ~5,2 ГВт·ч/год. При подъёме на 120 метров скорость возрастает до 7,8 м/с, а выработка – до ~7,1 ГВт·ч/год (+36%). Стоимость мачты при этом увеличивается на 12–18%, но окупаемость сокращается на 2–3 года.

Расчет минимальной высоты мачты для разных типов местности

Минимальная высота мачты ветрогенератора определяется не только среднегодовой скоростью ветра, но и шероховатостью подстилающей поверхности. Для открытых равнин с низкой растительностью (класс шероховатости 0,03 м) минимальная высота составляет 8–12 м. На таких участках ветер у земли замедляется незначительно, а логарифмический профиль скорости позволяет использовать более низкие конструкции без критического падения выработки.

В местности с кустарником, редкими деревьями или сельскохозяйственными постройками (класс шероховатости 0,1–0,25 м) минимальная высота увеличивается до 15–20 м. Здесь турбулентность и трение о поверхность снижают скорость ветра на 20–30% на высоте до 10 м. Пример: в степных районах с отдельными лесополосами эффективность генератора на 12 м падает на 15–18% по сравнению с мачтой 18 м.

Для лесистых и застроенных территорий (класс шероховатости 0,5–1,0 м) минимальная высота мачты должна быть не менее 25–35 м. В таких условиях ветер на высоте 20 м теряет до 40% скорости из-за препятствий. Данные метеостанций показывают, что в пригородных зонах с малоэтажной застройкой оптимальная высота начинается от 30 м – ниже этого порога выработка снижается на 30–50%.

В горных районах и на побережьях расчет усложняется из-за орографических эффектов. На вершинах холмов и гребнях хребтов минимальная высота может быть снижена до 6–10 м, так как ветер ускоряется за счет сжатия потока. Однако в долинах и у подножий склонов требуется 20–25 м – здесь преобладают нисходящие потоки и застойные зоны. Пример: в Карпатах на высоте 800 м над уровнем моря генератор на 8 м вырабатывает на 22% больше, чем на 15 м в соседней долине.

Для точного расчета используют формулу логарифмического профиля ветра: v(h) = v_ref * ln(h/z0) / ln(h_ref/z0), где v(h) – скорость на высоте h, v_ref – известная скорость на высоте h_ref, z0 – параметр шероховатости. При z0 = 0,05 м (луг) и v_ref = 5 м/с на 10 м скорость на 20 м составит 6,2 м/с, а на 30 м – 6,8 м/с. Удвоение высоты мачты с 10 до 20 м увеличивает выработку на 40–60% за счет кубической зависимости мощности от скорости ветра.

Влияние препятствий на выбор высоты установки ветряка

Препятствия – здания, деревья, холмы – создают турбулентность, снижая эффективность ветрогенератора на 30–50% при установке на высоте ниже их верхней границы. Исследования NREL показывают, что зона турбулентности распространяется вверх на 1,5–2 высоты препятствия и вниз по ветру на расстояние до 20 его высот. Для ветряка мощностью 5 кВт минимальная высота мачты должна превышать высоту ближайшего препятствия не менее чем на 6–8 метров, чтобы избежать потерь выработки.

В городской застройке или лесистой местности оптимальная высота определяется не только средней скоростью ветра, но и профилем турбулентности. Анемометрические измерения на разных высотах (например, 10, 20 и 30 м) выявляют «слой смешения», где ветер стабилизируется. Если на высоте 15 м турбулентность превышает 0,2 (по шкале IEC), мачту следует поднимать до 25–30 м, даже если средняя скорость ветра там ниже на 0,5–1 м/с.

Для ветряков с диаметром ротора более 3 м критично учитывать не только высоту, но и форму препятствий. Узкие объекты (столбы, трубы) создают локальные завихрения на расстоянии до 5 диаметров ротора, тогда как широкие (здания, лесополосы) – на 10–15 диаметров. При установке вблизи леса мачту поднимают на 12–15 м выше кроны, так как турбулентность от деревьев распространяется выше, чем от искусственных сооружений.

В горных районах рельеф искажает ветровой поток: на наветренных склонах скорость увеличивается на 10–30%, на подветренных – падает на 40–60%. Ветряк размещают на 5–10 м выше гребня холма, избегая зон затенения, где скорость ветра может быть ниже пороговой (обычно 3–4 м/с) даже при благоприятных условиях на открытой местности.

Сравнение затрат на монтаж и окупаемость при разной высоте мачты

Стоимость монтажа ветрогенератора напрямую зависит от высоты мачты. Для мачт до 12 м затраты на установку составляют 150–250 тыс. рублей, включая фундамент и подъемное оборудование. При высоте 18–24 м цена возрастает до 400–600 тыс. рублей из-за необходимости усиленного фундамента, использования автокрана и дополнительных крепежных элементов. Мачты свыше 30 м требуют специализированной техники (например, подъемников с высотой до 50 м) и обходятся в 800 тыс. – 1,2 млн рублей. Ключевой фактор – тип грунта: на скальных породах фундамент дешевле, на болотистых – дороже на 30–40%.

Окупаемость определяется не только стоимостью монтажа, но и приростом выработки энергии. Ветрогенератор мощностью 10 кВт на высоте 12 м вырабатывает в среднем 12 000 кВт·ч/год, на 24 м – 18 000 кВт·ч/год, на 36 м – до 24 000 кВт·ч/год. Разница в выработке между 12 м и 24 м составляет 50%, но стоимость монтажа увеличивается в 2–2,5 раза. При тарифе 5 руб./кВт·ч дополнительная выработка на 24 м окупает разницу в затратах за 4–5 лет, на 36 м – за 6–7 лет. Однако для малых ветрогенераторов (до 5 кВт) прирост выработки на высотах свыше 24 м часто не оправдывает затрат.

*Рассчитано для ветрогенератора 10 кВт при тарифе 5 руб./кВт·ч и среднегодовой скорости ветра 6 м/с.

Экономическая целесообразность высоты мачты зависит от региональных условий. В зонах с низким ветропотенциалом (средняя скорость ветра 4–5 м/с) прирост выработки на высоте 30+ м может достигать 80–100% по сравнению с 12 м, но срок окупаемости превысит 8 лет. В ветреных районах (7–8 м/с) разница в выработке между 24 м и 36 м сокращается до 20–25%, а окупаемость дополнительных затрат растягивается до 10 лет. Для коммерческих проектов оптимальным считается диапазон 18–24 м, где баланс между затратами и выработкой максимально эффективен.

Скрытые расходы включают обслуживание и страховку. Мачты выше 24 м требуют ежегодного технического осмотра с привлечением промышленных альпинистов (стоимость 30–50 тыс. рублей/год). Страховые взносы для высотных конструкций увеличиваются на 15–20% из-за риска обледенения и ветровых нагрузок. При выборе высоты необходимо учитывать локальные нормативы: в некоторых регионах установка мачт выше 25 м требует согласования с авиадиспетчерской службой, что добавляет 2–3 месяца к срокам реализации проекта.

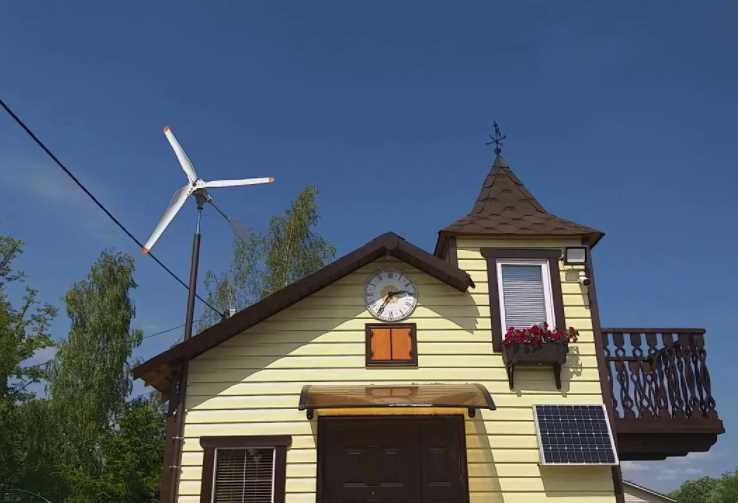

Практические рекомендации по выбору высоты для малых и промышленных ветрогенераторов

Для малых ветрогенераторов (мощностью до 10 кВт) оптимальная высота мачты составляет 15–25 метров. На этой высоте скорость ветра на 20–40% выше, чем на уровне 10 метров, что увеличивает выработку энергии в 1,5–2 раза. При выборе высоты учитывайте:

• Ландшафт: в холмистой местности мачту можно сделать ниже на 10–15%, так как рельеф усиливает ветровой поток.
• Препятствия: расстояние до ближайших зданий или деревьев должно быть не менее 10 высот препятствия (например, для дерева высотой 15 м – 150 м).
• Шум: на высоте ниже 12 метров уровень шума от лопастей может превышать 45 дБ, что критично для жилых зон.

Промышленные ветрогенераторы (от 100 кВт) требуют высоты мачты 80–150 метров. На таких высотах скорость ветра стабильнее, а турбулентность снижается на 30–50%. Ключевые параметры:

1. Среднегодовая скорость ветра: при 6 м/с на 80 м выработка на 25% выше, чем на 50 м.
2. Класс ветра: для IEC III (слабый ветер) оптимальна высота 100–120 м, для IEC I (сильный ветер) – 80–100 м.
3. Стоимость фундамента: каждый дополнительный метр высоты увеличивает затраты на 3–5%, но окупается за 2–3 года при росте выработки на 1,5–2%.

Для прибрежных зон высота мачты может быть снижена на 10–20% из-за меньшего влияния наземных препятствий. Однако учитывайте коррозию: на высоте до 30 метров солевой туман ускоряет износ оборудования на 15–20%. Рекомендуется использовать антикоррозийные покрытия или увеличивать высоту до 40–50 метров.

В городских условиях малые ветрогенераторы устанавливают на крышах зданий, но высота мачты редко превышает 10–15 метров. Эффективность падает на 40–60% из-за турбулентности от зданий. Альтернатива – вертикально-осевые модели, менее чувствительные к направлению ветра, но их КПД на 20–30% ниже горизонтально-осевых.

При проектировании учитывайте нормативы: в России для высот свыше 50 метров требуется разрешение Росавиации. В Европе действуют ограничения по шуму (до 40 дБ ночью) и визуальному воздействию. Для мачт выше 100 метров обязательна система авиационной сигнализации (красные огни мощностью 32 кд).

Экономически обоснованная высота определяется по формуле: H = (P × C) / (ΔV × k), где H – высота, P – стоимость 1 кВт·ч, C – капитальные затраты на метр мачты, ΔV – прирост скорости ветра на метр высоты, k – коэффициент эффективности (0,3–0,5). Для типовых условий (средняя полоса России) оптимум достигается при H = 18–22 м для малых и H = 90–110 м для промышленных установок.

Типовые ошибки при определении высоты установки и как их избежать

Первая ошибка – игнорирование профиля ветра на конкретной местности. Среднегодовая скорость ветра на высоте 10 м может отличаться от данных на 30 м на 30–50%, особенно в холмистой или застроенной местности. Например, в Ленинградской области разница между скоростями на 10 м и 50 м достигает 2,1 м/с, что снижает выработку на 40–60% при установке на заниженной высоте. Решение: проводить анемометрические измерения минимум на трёх высотах (10, 30, 50 м) в течение года с шагом 10 минут.

Вторая распространённая ошибка – выбор высоты мачты без учёта турбулентности от препятствий. Деревья, здания и неровности рельефа создают зоны завихрений, которые распространяются вверх на высоту, в 2–3 раза превышающую высоту самого препятствия. Например, лес высотой 15 м формирует турбулентный слой до 45 м, снижая КПД ветрогенератора на 25–35%. Минимизировать влияние: устанавливать мачту на расстоянии не менее 20 высот препятствия от него или использовать данные LiDAR для моделирования ветровых потоков.

Третья ошибка – экономия на высоте мачты ради снижения стоимости. Установка ветрогенератора на 15 м вместо оптимальных 30 м в зоне со средней скоростью ветра 6 м/с уменьшает годовую выработку на 50–70%. При этом разница в стоимости мачты окупается за 2–3 года за счёт дополнительной генерации. Расчёт: при тарифе 5 руб/кВт·ч и мощности генератора 5 кВт потеря 3500 кВт·ч в год эквивалентна 17 500 руб недополученной прибыли.

Четвёртая ошибка – пренебрежение динамическими нагрузками на мачту. На высоте 50 м скорость ветра может превышать расчётную на 20–30% во время шквалов, что приводит к резонансным колебаниям и разрушению конструкции. Пример: в 2022 году в Калининградской области обрушились 3 мачты высотой 40 м из-за недооценки ветровых нагрузок на высоте. Решение: использовать мачты с запасом прочности не менее 1,5 от расчётной нагрузки и проводить вибрационные испытания перед монтажом.

Пятая ошибка – неверный выбор типа мачты под условия эксплуатации. Трубчатые мачты дешевле, но менее устойчивы к обледенению, чем решётчатые. В регионах с частыми гололёдами (например, Пермский край) наледь на лопастях и мачте увеличивает нагрузку на 40–60%, что требует усиленной конструкции. Рекомендация: для высот свыше 30 м в зонах с гололёдом применять решётчатые мачты с антиобледенительной системой или подогревом.

Шестая ошибка – отсутствие учёта сезонных колебаний ветра. В умеренных широтах скорость ветра зимой на 15–25% выше, чем летом, а на высоте 50 м эта разница может достигать 40%. Установка генератора на высоте, оптимальной для среднегодовых значений, приводит к недогрузке летом и перегрузке зимой. Пример: в Новосибирской области генератор на 30 м летом работает на 60% мощности, а зимой – на 120%, что сокращает срок службы оборудования. Решение: корректировать высоту с учётом сезонного профиля ветра или использовать системы регулировки угла атаки лопастей.

Седьмая ошибка – игнорирование нормативных ограничений. В России высота мачты свыше 50 м требует согласования с Росавиацией и установки светового ограждения, что увеличивает стоимость проекта на 10–15%. В Европе аналогичные ограничения действуют с 20 м. Пример: в Московской области проект ветрогенератора на 60 м был остановлен из-за отсутствия разрешения, что привело к убыткам в 2 млн руб. Решение: на этапе проектирования сверяться с местными нормативами и закладывать в бюджет затраты на согласования.
