Ремень ГРМ – критический элемент двигателя, синхронизирующий работу коленчатого и распределительного валов. Ошибки при его натяжении приводят к перескоку зубьев, обрыву или преждевременному износу. Средний ресурс ремня – 60–100 тыс. км, но уже после 50 тыс. км рекомендуется проверять его состояние и натяжение. Неправильное натяжение на 1–2 мм может сократить срок службы на 30–40%.
Для большинства современных двигателей допустимое отклонение ремня при нажатии с усилием 10 Н (≈1 кг) составляет 5–7 мм. Превышение этого значения вызывает проскальзывание, а чрезмерное натяжение – повышенный износ подшипников натяжного ролика. На дизельных моторах требования строже: отклонение не должно превышать 3–5 мм из-за высоких нагрузок на газораспределительный механизм.
Перед началом работ подготовьте динамометрический ключ (момент затяжки натяжного ролика обычно 25–45 Н·м), штангенциркуль или специальный шаблон для проверки прогиба. Температура двигателя должна быть в пределах 20–25°C – на холодном моторе ремень натягивается иначе, чем на прогретом. Зафиксируйте коленвал и распредвал в положении ВМТ первого цилиндра, чтобы избежать смещения фаз.
На двигателях с автоматическим натяжителем (например, Volkswagen 1.6 FSI, Toyota 1ZZ-FE) регулировка не требуется – система компенсирует износ самостоятельно. Однако на моторах с ручной настройкой (ВАЗ 2112, Renault K4M) процедура выполняется вручную. Используйте только оригинальные ролики и ремни: неоригинальные детали часто имеют отклонения по геометрии, что приводит к неравномерному натяжению.

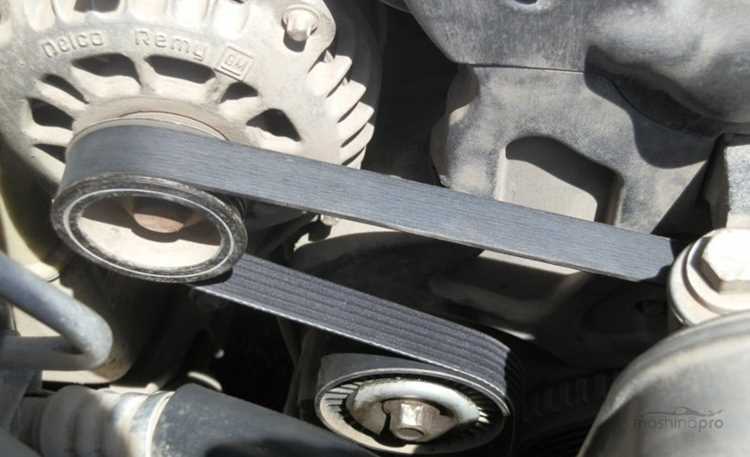

Как правильно натянуть ремень ГРМ: пошаговая инструкция
Перед началом работ убедитесь, что двигатель остыл, а аккумулятор отключен. Снимите защитный кожух ремня ГРМ, открутив крепежные болты (обычно 3–5 штук, размер головки – 10 или 12 мм). Проверьте совпадение меток на шкивах коленвала и распредвала с ответными метками на блоке цилиндров или крышке ГРМ. Для большинства 4-цилиндровых двигателей метка коленвала совмещается с риской на масляном насосе, а распредвала – с выступом на задней крышке.
Ослабьте натяжной ролик, используя ключ на 15 или 17 мм (зависит от модели), повернув его против часовой стрелки. Снимите старый ремень, запомнив его направление вращения – стрелки на ремне указывают правильное положение. Установите новый ремень, начиная с шкива коленвала, затем обведите его вокруг распредвала, помпы и натяжного ролика. Убедитесь, что ремень не провисает на зубчатых шкивах и не перекручен.

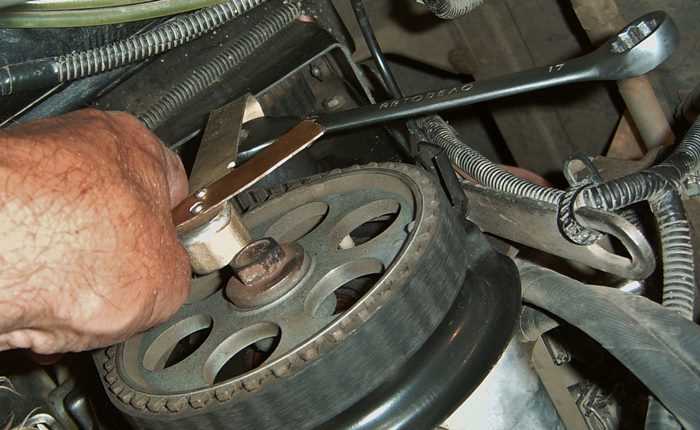

Натяните ремень, вращая натяжной ролик по часовой стрелке до совпадения указателя с пазом или меткой на корпусе (например, на двигателях ВАЗ – до совмещения выступа ролика с прорезью). Затяните фиксирующий болт ролика моментом 35–45 Н·м. Проверните коленвал на два полных оборота вручную, чтобы убедиться в отсутствии заклинивания и правильном совпадении меток. Если метки сместились, повторите процедуру установки.
Какие инструменты и материалы понадобятся для работы
Для натяжения ремня ГРМ потребуется набор специфических инструментов, адаптированных под марку и модель автомобиля. Базовый комплект включает динамометрический ключ с диапазоном 20–150 Н·м для точной затяжки болтов шкивов и натяжителя. Обязателен торцевой ключ с головками на 10, 12, 14, 17 и 19 мм – размеры зависят от крепежа конкретного двигателя. Например, для Volkswagen 1.6 FSI нужна головка на 18 мм под болт коленвала, а для Toyota 2GR-FKS – на 17 мм.
Натяжитель ремня ГРМ часто требует специального приспособления. Для двигателей Renault K4M/K4J подойдет ключ TORX T50, а для Ford EcoBoost 1.0 – шестигранник на 6 мм. В некоторых случаях (например, у BMW N20) понадобится фирменный инструмент для фиксации распредвалов, иначе невозможно выставить правильные метки. Проверьте наличие таких приспособлений в каталоге производителя или аналогах от Lislega, Hazet.
Ремень ГРМ должен быть оригинальным или от проверенных брендов: Gates, Contitech, Dayco. Избегайте дешевых аналогов – ресурс таких ремней редко превышает 30–40 тыс. км. Вместе с ремнем меняйте натяжной и обводной ролики: их подшипники изнашиваются одновременно. Для двигателей с цепью (например, Mercedes M272) дополнительно потребуются успокоители и натяжитель цепи.
Смазка для подвижных частей натяжителя – критически важный элемент. Используйте высокотемпературную консистентную смазку Molykote G-4500 или Permatex 22058. Она выдерживает температуры до +200°C и не вымывается маслом. Для пластиковых роликов (распространены на двигателях PSA) подойдет Loctite 8065 – она предотвращает скрип и преждевременный износ.
Фиксаторы коленвала и распредвалов – обязательный инструмент для точной установки фаз газораспределения. Для двигателей VAG группы (1.8 TSI, 2.0 TDI) нужен фиксатор T10050, для Opel A16XER – EN-46788. Без них выставить метки «вслепую» практически невозможно: погрешность даже в 1–2 зуба приведет к столкновению клапанов с поршнями.
Дополнительные материалы: герметик для крышки ГРМ (например, Victor Reinz Reinzosil), очиститель поверхностей (ацетон или Loctite SF 7063), ветошь без ворса. Для двигателей с алюминиевым блоком (Honda K20, Subaru EJ25) пригодится медная паста для болтов, предотвращающая прикипание. Не используйте силиконовые герметики на масляных каналах – они могут забить систему смазки.
Измерительные инструменты: штангенциркуль для проверки износа шкивов (допуск не более 0,1 мм), индикатор часового типа для контроля биения коленвала (максимум 0,05 мм). Для диагностики натяжения ремня после установки используйте прибор Gates STT-1 или аналоги – он измеряет усилие прогиба в ньютонах, исключая субъективную оценку «на глаз».
Как подготовить автомобиль перед натяжением ремня ГРМ
Перед началом работ отключите аккумуляторную батарею, сняв клемму «минус». Это исключит случайное короткое замыкание при демонтаже навесного оборудования и защитит электронные компоненты от скачков напряжения. Убедитесь, что автомобиль находится на ровной поверхности с включенным стояночным тормозом и заблокированными задними колесами.
Слейте охлаждающую жидкость, если конструкция двигателя требует снятия водяного насоса для доступа к ремню ГРМ. Для большинства моделей достаточно слить 3–5 литров через нижний патрубок радиатора или сливной кран блока цилиндров. Используйте чистую емкость для повторного использования жидкости, если она не загрязнена и срок ее эксплуатации не превышает 2 лет.
Демонтируйте элементы, мешающие доступу к крышке ГРМ. Обычно это: ремень генератора, шкив коленвала, верхняя и нижняя защитные крышки ремня, а также опора двигателя (если она перекрывает рабочую зону). Для снятия шкива коленвала потребуется специальный съемник – не используйте ударный инструмент, чтобы не повредить шпоночный паз или подшипники.
Проверьте совпадение меток газораспределительного механизма до снятия старого ремня. На коленвале и распредвале (или распредвалах) нанесены риски, которые должны совпадать с ответными метками на корпусе двигателя или крышке ГРМ. Зафиксируйте положение валов с помощью стопорных пластин или болтов, если это предусмотрено производителем. В таблице ниже приведены типичные места расположения меток для распространенных двигателей:
| Двигатель | Метка коленвала | Метка распредвала | Дополнительные указания |
|---|---|---|---|
| ВАЗ 21126 (1.6 л, 16V) | Шкив коленвала – риска на маховике (через окошко в картере сцепления) | Шестерни распредвалов – выступы на задней крышке ГРМ | Стопорные пластины на распредвалы |
| Toyota 1ZZ-FE (1.8 л) | Шкив коленвала – метка «0» на крышке масляного насоса | Шестерня распредвала – метка «K» на крышке подшипников | Фиксация распредвала болтом M6 в специальное отверстие |
| Volkswagen EA888 (2.0 TSI) | Шкив коленвала – метка на демпфере, совмещенная с указателем на блоке | Шестерни распредвалов – метки «IN» и «EX» на крышке ГРМ | Использование специального фиксатора T10340 |
Очистите рабочую зону от грязи, масла и антифриза. Особое внимание уделите посадочным поверхностям крышек ГРМ и шкивам – даже мелкие частицы могут вызвать перекос ремня или преждевременный износ. Для очистки используйте безворсовую ветошь и очиститель тормозов или спирт. Не применяйте металлические щетки на алюминиевых деталях.
Проверьте состояние натяжного и обводных роликов. Вращайте их рукой – не должно быть люфта, заеданий или посторонних шумов. Измерьте осевой зазор подшипников с помощью индикатора часового типа: допустимое значение для большинства двигателей – не более 0,15 мм. Если ролики не соответствуют требованиям, замените их комплектом с ремнем.
Подготовьте необходимый инструмент и расходные материалы. Помимо стандартного набора ключей и головок, потребуются: динамометрический ключ (для затяжки болтов с заданным моментом), приспособление для фиксации распредвалов (если предусмотрено), новый ремень ГРМ с роликами, герметик для крышек (например, Loctite 574), а также смазка для подшипников роликов (обычно идет в комплекте). Убедитесь, что все компоненты соответствуют спецификации производителя.
Как снять защитный кожух и получить доступ к ремню
Перед началом работ отключите аккумулятор, сняв клемму «минус», и слейте охлаждающую жидкость, если кожух мешает доступу к сливному крану. На большинстве двигателей (например, ВАЗ-2110, Renault Logan 1.6 8V) защитный кожух крепится на 3–5 болтах или винтах под головку Torx T25/T30. Верхняя часть кожуха обычно фиксируется двумя болтами по краям, нижняя – одним в центре или парой винтов сбоку. На некоторых моделях (Kia Rio 1.4 Gamma) потребуется сначала демонтировать расширительный бачок или патрубки системы охлаждения, чтобы освободить пространство.
Используйте магнитный держатель или удлинитель для трещотки, чтобы не уронить крепеж в подкапотное пространство – особенно актуально для нижних болтов, где доступ ограничен. На двигателях с поперечным расположением (например, Volkswagen 1.6 EA111) кожух может состоять из двух частей: пластиковой верхней и металлической нижней. Сначала снимайте верхнюю, затем – нижнюю, аккуратно отсоединив её от направляющих штифтов. Если кожух не поддается, проверьте наличие скрытых защелок или дополнительных фиксаторов – на Opel Astra H 1.8 они расположены по периметру.
После демонтажа кожуха осмотрите приводные ремни навесного оборудования: генератора, кондиционера, ГУР. Если они мешают доступу к ремню ГРМ, снимите их, предварительно ослабив натяжители. На двигателях с автоматическим натяжителем (например, Hyundai Solaris 1.6) используйте ключ на 17 мм для поворота ролика против часовой стрелки и фиксации его штифтом диаметром 4–5 мм. Запомните или сфотографируйте положение ремней – это упростит обратную сборку.
Как проверить состояние ремня и роликов перед натяжением
Ролики проверяйте по следующим критериям:
- Люфт подшипников – покачайте ролик рукой: допустимое смещение не более 0,5 мм.
- Шум при вращении – скрежет или гул свидетельствуют о разрушении подшипника.
- Следы износа на рабочей поверхности – канавки, задиры или неравномерный износ.
- Состояние сальников – подтекание смазки недопустимо.
Для натяжного ролика дополнительно проверьте плавность хода пружины или гидравлического механизма. Если при нажатии на рычаг сопротивление неравномерное или слышны щелчки, ролик требует замены.
Как правильно установить метки газораспределительного механизма
Перед установкой меток убедитесь, что коленчатый вал находится в положении ВМТ (верхняя мертвая точка) первого цилиндра. Для этого снимите крышку ремня ГРМ и проверните коленвал по часовой стрелке за болт шкива до совпадения метки на шкиве с указателем на блоке цилиндров. На большинстве двигателей метка выполнена в виде риски, точки или выемки, а указатель – в виде стрелки или выступа. Если метки не совпадают, прокрутите вал еще на один оборот.
- На распределительном валу метки обычно расположены на шестерне или шкиве. Они должны совпадать с ответными метками на крышке ГРМ или головке блока. На двигателях с двумя распредвалами (DOHC) метки часто выполнены в виде отверстий или выступов на шестернях, которые должны совпасть с аналогичными элементами на противоположной стороне.
- Для двигателей с цепным приводом метки могут быть нанесены на звездочках и цепи. В этом случае используйте специальные приспособления для фиксации валов (например, стопорные пластины или штифты), чтобы исключить смещение при установке.
- На дизельных двигателях метки на топливном насосе высокого давления (ТНВД) также должны быть выставлены синхронно с коленвалом и распредвалом. Ошибка в установке приведет к нарушению фаз впрыска и невозможности запуска.
После совмещения меток зафиксируйте положение валов с помощью специальных инструментов: стопорных болтов, пластин или штифтов. Например, на двигателях Volkswagen 1.9 TDI используется стопорный штифт для распредвала и фиксатор для коленвала. Без фиксации валы могут сместиться при установке ремня, что приведет к нарушению фаз газораспределения. Проверьте совпадение меток повторно после натяжения ремня – даже незначительное смещение требует повторной регулировки.
