Cny17 2 схема включения как работает

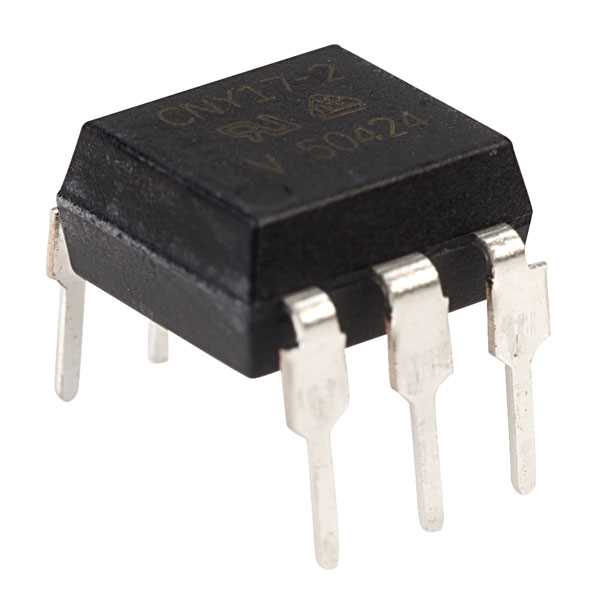

Оптопара CNY17-2 – гальванически развязанный элемент с фототранзистором на выходе, предназначенный для передачи сигналов между цепями с разными потенциалами. Её ключевые параметры: максимальное напряжение изоляции 5,3 кВ, ток коллектора 50 мА, время нарастания/спада 2–5 мкс. Схема включения определяет скорость переключения, нагрузочную способность и помехоустойчивость.

Входная цепь CNY17-2 содержит ИК-светодиод с прямым напряжением 1,2–1,5 В при токе 10–20 мА. Для стабильной работы рекомендуется ограничивать ток резистором R_вх = (V_пит – 1,3 В) / I_вх. Например, при V_пит = 5 В и I_вх = 15 мА расчёт даёт R_вх ≈ 240 Ом. Превышение тока сокращает срок службы светодиода.

Выходной фототранзистор работает в режиме насыщения при освещении. Для переключения нагрузки используют схему с общим эмиттером или коллектором. В первом случае нагрузка подключается к коллектору, а эмиттер заземляется – это обеспечивает инверсию сигнала. Во втором нагрузка включается в цепь эмиттера, сохраняя фазу. Выбор зависит от требований к полярности выходного сигнала и току нагрузки.

Паразитная ёмкость между светодиодом и фототранзистором (~2 пФ) ограничивает скорость переключения. Для ускорения работы параллельно резистору нагрузки ставят конденсатор 10–100 пФ, компенсирующий задержку. При работе с индуктивными нагрузками обязательно применение защитного диода (например, 1N4148) для подавления выбросов напряжения.

Типовая схема включения CNY17-2 в ключевом режиме: светодиод управляется логическим сигналом через резистор 220–470 Ом, фототранзистор коммутирует нагрузку до 30 мА при напряжении до 30 В. Для повышения надёжности добавляют подтягивающий резистор 10 кОм на выходе, если нагрузка имеет высокий импеданс.

Как работает схема включения CNY17-2: принцип действия

Схема включения CNY17-2 зависит от задачи. В базовом варианте светодиод подключается через токоограничивающий резистор к источнику напряжения (например, 5 В). Формула расчёта резистора: R = (U_пит – U_F) / I_F, где U_F – прямое напряжение светодиода (1,2 В), I_F – желаемый ток (обычно 10–20 мА). Для 5 В и 15 мА резистор составит 253 Ом (ближайшее стандартное значение – 270 Ом).

Фототранзистор может работать в двух режимах: ключевом (насыщение/отсечка) или линейном (пропорциональное управление). В ключевом режиме коллектор подключается к питанию через нагрузочный резистор (например, 1–10 кОм), а эмиттер – к земле. При освещении транзистор открывается, напряжение на коллекторе падает до уровня насыщения (0,2–0,4 В). В линейном режиме ток коллектора регулируется интенсивностью ИК-излучения, что требует дополнительных цепей обратной связи.

Ключевой параметр CNY17-2 – коэффициент передачи тока (CTR), показывающий отношение тока коллектора к току светодиода. Для CNY17-2 CTR варьируется от 40% до 160% в зависимости от экземпляра. При проектировании схемы учитывайте минимальное значение CTR (40%), чтобы гарантировать открытие фототранзистора при заданном токе светодиода. Например, при токе светодиода 10 мА минимальный ток коллектора составит 4 мА.

Для повышения помехоустойчивости используйте экранирование оптического канала или дополнительные фильтры. Внешние засветки (солнечный свет, лампы накаливания) могут вызывать ложные срабатывания. Решение – модуляция ИК-сигнала (например, меандр 38 кГц) с последующей демодуляцией на выходе. Альтернатива – установка бленды из чёрного пластика вокруг оптопары для блокировки постороннего излучения.

При работе с индуктивной нагрузкой (реле, двигатели) подключайте защитный диод параллельно катушке для подавления выбросов напряжения. Для CNY17-2 критично соблюдать предельные значения: максимальное обратное напряжение светодиода – 6 В, максимальное напряжение коллектор-эмиттер – 70 В. Превышение этих параметров приводит к деградации или выходу из строя.

В схемах с высокой частотой переключения учитывайте время нарастания/спада сигнала (2 мкс). Для частот выше 100 кГц используйте оптопары с меньшим временем переключения (например, 6N137). При необходимости гальванической развязки с высоким напряжением (до 5 кВ) выбирайте оптопары с усиленной изоляцией (например, HCPL-3120).

Для диагностики неисправностей проверяйте ток светодиода мультиметром в режиме измерения тока. Если ток в норме, но фототранзистор не открывается, проверьте прозрачность оптического канала (загрязнения, механические повреждения). При отсутствии сигнала на выходе измерьте напряжение на коллекторе: если оно близко к питанию – транзистор закрыт, если к нулю – возможно короткое замыкание или насыщение.

Какие компоненты необходимы для подключения оптрона CNY17-2

Для корректной работы оптрона CNY17-2 требуется минимальный набор компонентов, обеспечивающих гальваническую развязку и стабильное управление. Основной элемент – сам оптрон CNY17-2, который содержит инфракрасный светодиод (ИК-светодиод) и фототранзистор в одном корпусе. Максимальный прямой ток светодиода – 60 мА, обратное напряжение – 6 В, а коллекторный ток фототранзистора – до 50 мА.

Токоограничивающий резистор для ИК-светодиода рассчитывается по формуле: R = (Uпит – Uf) / If, где Uпит – напряжение питания, Uf – прямое падение напряжения на светодиоде (1,2–1,5 В), If – требуемый ток (обычно 10–20 мА). Для 5 В питания и тока 15 мА резистор составит (5 – 1,3) / 0,015 ≈ 247 Ом, выбирается ближайшее стандартное значение 240 или 270 Ом.

На стороне фототранзистора необходим подтягивающий резистор к питанию или нагрузка, если оптрон управляет ключевым элементом. Для работы в режиме коммутации с логическими уровнями (3,3 В или 5 В) подтягивающий резистор выбирается в диапазоне 1–10 кОм. При управлении реле или MOSFET требуется учитывать ток нагрузки и параметры ключа.

Если входное напряжение превышает допустимые 6 В для светодиода, используют дополнительный резистор или стабилитрон для защиты. Например, при 12 В питании последовательно с токоограничивающим резистором включают стабилитрон на 5,1 В, чтобы ограничить обратное напряжение на светодиоде.

Для фильтрации помех на входе или выходе применяют керамические конденсаторы емкостью 0,1 мкФ, подключенные параллельно питанию и земле. Это особенно важно при работе с высокочастотными сигналами или в условиях электромагнитных наводок.

При использовании CNY17-2 в схемах с индуктивной нагрузкой (реле, двигатели) на выходе фототранзистора устанавливают защитный диод (например, 1N4007) для подавления выбросов ЭДС самоиндукции. Диод включается катодом к питанию, анодом к коллектору транзистора.

Для гальванической развязки с высоковольтными цепями (до 7,5 кВ) важно соблюдать минимальные расстояния между дорожками печатной платы: не менее 8 мм для безопасной изоляции. При монтаже оптрона на плату рекомендуется оставлять зазор между входной и выходной сторонами.

В схемах с низким уровнем сигнала (например, датчики) для повышения чувствительности фототранзистора используют транзисторный каскад усиления. Подойдет маломощный NPN-транзистор (BC547, 2N3904) с резистором в базе 10–100 кОм, что позволяет снизить нагрузку на оптрон и улучшить фронты сигнала.

Для гальванической развязки входной и выходной цепей избегайте общих проводов между источником сигнала и нагрузкой. Если нагрузка индуктивная (например, реле), параллельно ей установите защитный диод (1N4007) катодом к плюсу питания. Это предотвратит всплески напряжения при отключении тока. При работе с логическими микросхемами (TTL, CMOS) подтягивающий резистор на 1–10 кОм между коллектором и питанием устранит неопределённость сигнала в выключенном состоянии.

При питании нагрузки от отдельного источника следите за совместимостью напряжений. Если входной сигнал поступает от микроконтроллера (3,3 В или 5 В), а нагрузка требует 12 В, используйте дополнительный транзистор (например, BC547) для усиления тока. В этом случае коллектор CNY17-2 подключается к базе транзистора через резистор 1–2 кОм, а нагрузка – к коллектору транзистора. Это снизит нагрузку на оптопару и повысит надёжность схемы.

Почему важно соблюдать полярность при подключении светодиода и фотоприёмника

Светодиод в оптопаре CNY17-2 работает только при прямом смещении: анод подключается к положительному потенциалу, катод – к отрицательному. При обратном включении p-n-переход не излучает фотоны, а при превышении обратного напряжения (обычно 5–6 В для инфракрасных светодиодов) происходит пробой. Даже кратковременное нарушение полярности снижает ресурс компонента на 30–50% из-за деградации кристалла.

• Светодиод: прямое напряжение – 1,2–1,5 В, обратное – не более 5 В.
• Фототранзистор: коллектор-эмиттер – 70 В макс., база-коллектор – 6 В.
• Типовая схема: светодиод через резистор 150–220 Ом к +5 В, фототранзистор – коллектор к +5 В через резистор 1–10 кОм, эмиттер на землю.

Нарушение полярности приводит к немедленному отказу или скрытым дефектам. Например, частичный пробой светодиода снижает его квантовую эффективность, что уменьшает ток фотоприёмника на 10–20% без видимых признаков. В схемах с высокой чувствительностью (например, датчики положения) это вызывает ложные срабатывания или пропуск сигналов. Для проверки используйте мультиметр в режиме прозвонки диодов: светодиод должен показывать падение напряжения ~1 В в прямом направлении и обрыв в обратном.

При монтаже оптопар на плату соблюдайте маркировку: ключ на корпусе CNY17-2 указывает на катод светодиода (плоская сторона) и коллектор фототранзистора. Для поверхностного монтажа (SMD-аналоги) сверяйтесь с datasheet: у разных производителей цоколёвка может отличаться. В критичных приложениях (медицинское оборудование, системы безопасности) добавьте защитные диоды Шоттки параллельно светодиоду и фототранзистору для ограничения обратного напряжения.

Какие параметры тока и напряжения критичны для стабильной работы CNY17-2

Для CNY17-2 критичны следующие параметры:

• Прямой ток светодиода (I_F): 5–20 мА (номинальный – 10 мА). Превышение 20 мА приводит к деградации кристалла, снижению срока службы и нелинейности передаточной характеристики. При I_F < 5 мА падает чувствительность фотоприёмника, особенно при низких температурах (ниже −25°C).
• Обратное напряжение светодиода (V_R): максимально допустимое – 5 В. Превышение вызывает пробой p-n-перехода, даже кратковременное. В схемах с индуктивной нагрузкой используйте защитный диод параллельно светодиоду.
• Коллекторный ток фотоприёмника (I_C): до 50 мА (пиковый – 100 мА). При I_C > 50 мА возрастает рассеиваемая мощность, что требует теплоотвода. Для стабильной работы рекомендуется ограничивать I_C на уровне 10–30 мА.
• Напряжение коллектор-эмиттер (V_CE): максимальное – 70 В. При V_CE > 30 В снижается коэффициент передачи тока (CTR), особенно при высоких температурах. Для надёжной работы поддерживайте V_CE в диапазоне 5–20 В.
• Напряжение насыщения коллектор-эмиттер (V_CE(sat)): 0,2–0,4 В при I_C = 10 мА и I_F = 10 мА. Увеличение V_CE(sat) указывает на перегрузку или старение оптопары.

Температурная зависимость параметров требует корректировки режимов: при +85°C CTR падает на 30–50% относительно значения при +25°C, а при −40°C – возрастает на 20–40%. Для компенсации используйте термостабильные резисторы в цепи светодиода или обратную связь по току. В импульсных режимах скважность не должна превышать 50% при I_F > 15 мА, иначе возможен перегрев. Измеряйте V_CE(sat) и I_C при максимальной рабочей температуре для проверки запаса по надёжности.
