Снятие головки блока цилиндров (ГБЦ) – операция, требующая точности и соблюдения последовательности. Ошибки на этом этапе могут привести к деформации поверхности, повреждению прокладки или нарушению герметичности системы охлаждения. Перед началом работ убедитесь, что двигатель остыл до температуры ниже 30°C, иначе риск коробления металла возрастает в 2–3 раза.
Для демонтажа потребуются: динамометрический ключ с диапазоном 20–150 Н·м, набор торцевых головок (включая 10, 12, 14, 17 мм), шестигранники, отвертки с плоским и крестовым шлицем, а также съемник для шкивов. Если двигатель оснащен турбонаддувом или системой непосредственного впрыска, дополнительно подготовьте ключи для демонтажа топливных магистралей и датчиков давления.
Начинайте с отсоединения аккумулятора и слива охлаждающей жидкости – минимум 80% объема системы. Снимите ремень ГРМ, предварительно выставив метки на шкивах коленвала и распредвала. Зафиксируйте цепь или ремень от провисания, чтобы избежать смещения фаз газораспределения. Отключите все электрические разъемы: датчики температуры, давления масла, положения дроссельной заслонки.
Откручивайте болты ГБЦ в строгом порядке, обратном затяжке: от краев к центру, в 3–4 этапа, снижая усилие на 20–30% на каждом шаге. Для большинства двигателей последовательность указана в сервисной документации, но общий принцип – симметричное ослабление. Используйте динамометрический ключ, чтобы избежать перекоса: превышение момента на 10 Н·м может вызвать микротрещины в алюминиевых головках.
После снятия ГБЦ осмотрите поверхность на наличие задиров, коррозии или остатков прокладки. Проверьте плоскостность с помощью лекальной линейки и щупа: допустимое отклонение – не более 0,05 мм на 100 мм длины. Очистите привалочные поверхности только пластиковыми или медными скребками – стальные инструменты оставляют риски, ухудшающие герметичность.
Какие инструменты и материалы подготовить перед началом работы
Для снятия головки блока цилиндров (ГБЦ) потребуется набор торцевых головок с размерами от 8 до 19 мм, включая удлинители и карданные шарниры. Особое внимание уделите головкам с шестигранным профилем – они обеспечат надежный захват болтов без риска срыва граней. Обязательно подготовьте динамометрический ключ с диапазоном измерения от 20 до 120 Н·м для точного соблюдения момента затяжки при обратной сборке.
Шестигранные ключи на 5, 6 и 8 мм понадобятся для работы с внутренними болтами крепления крышек распредвалов и других элементов. Для демонтажа ремня или цепи ГРМ используйте специальные съемники: например, фиксатор распредвала для предотвращения смещения фаз газораспределения. Не забудьте про ключ для натяжителя ремня – его конструкция зависит от модели двигателя.
Плоскогубцы с тонкими губками и круглогубцы помогут снять хомуты шлангов системы охлаждения и топливопроводов. Для отсоединения электрических разъемов датчиков используйте пластиковые клипсы-расщелки – они предотвратят повреждение контактов. Если на двигателе установлены пружинные зажимы, подготовьте съемник стопорных колец.
Новая прокладка ГБЦ должна соответствовать модели двигателя и изготавливаться из качественного материала: многослойная сталь (MLS) для современных моторов или армированный паронит для старых. Проверьте наличие герметика для прокладок – например, Loctite 574 или Victor Reinz Reinzosil, если это предусмотрено регламентом производителя. Также понадобится очиститель поверхностей: ацетон или специальный состав для удаления остатков старой прокладки.
Для защиты резьбы болтов ГБЦ от коррозии и заедания используйте медную смазку или антипригарное покрытие, например, Permatex Anti-Seize. При работе с алюминиевыми головками избегайте графитовых смазок – они могут вызвать электрохимическую коррозию. Подготовьте емкость для слива охлаждающей жидкости объемом не менее 10 литров и воронку с фильтром для предотвращения попадания мусора в систему.
Инструмент для проверки плоскостности ГБЦ – металлическая линейка длиной 300–500 мм и набор щупов с шагом 0,05 мм. Допустимое отклонение плоскости обычно не превышает 0,05–0,1 мм на длине 100 мм, но уточните параметры в технической документации. Для притирки клапанов потребуются притирочная паста (грубая и тонкая), резиновый присос и дрель с регулировкой оборотов.
Запаситесь одноразовыми перчатками из нитрила – они устойчивы к маслам и топливу. Для защиты глаз используйте очки с боковыми щитками, а при работе с герметиками – респиратор. Подготовьте магнитный поддон для мелких деталей и пластиковые контейнеры с маркировкой для болтов и шайб, чтобы избежать путаницы при сборке.
Как безопасно слить охлаждающую жидкость и масло перед демонтажем
Слив масла требует соблюдения следующих условий:
- Двигатель должен быть прогрет до рабочей температуры (70–90°C) – горячее масло стекает быстрее и уносит больше загрязнений.
- Используйте емкость объемом на 1–2 литра больше паспортного объема масляной системы (например, 5–6 литров для двигателя 1.6–2.0 л).
- Открутите сливную пробку поддона картера ключом на 14–19 мм (размер зависит от модели), удерживая емкость под струей масла. Будьте готовы к резкому вытеканию первых порций.
- После слива основной массы (5–10 минут) замените уплотнительное кольцо сливной пробки и затяните ее с моментом, указанным в сервисной документации (обычно 25–40 Н·м).
- Для удаления остатков масла из системы открутите масляный фильтр съемником, предварительно подставив под него емкость – из фильтра вытечет еще 200–300 мл масла.
Не смешивайте отработанные жидкости – ОЖ и масло утилизируются отдельно через специализированные пункты приема.
Пошаговый порядок отсоединения навесного оборудования и проводки
Перед началом работ слейте охлаждающую жидкость через нижний патрубок радиатора или сливной кран блока цилиндров. Используйте емкость объемом не менее 10 литров для предотвращения пролива. Отсоедините минусовую клемму аккумулятора ключом на 10 мм, чтобы исключить короткое замыкание при работе с электропроводкой.
Демонтируйте воздушный фильтр в сборе с корпусом. Открутите хомуты патрубков, отсоедините датчик массового расхода воздуха (ДМРВ) и клапан адсорбера, если он интегрирован в систему. Запомните расположение вакуумных шлангов – для удобства промаркируйте их скотчем с указанием места подключения.
Отсоедините топливные магистрали. Для систем с механическим бензонасосом ослабьте хомуты шлангов, для инжекторных двигателей используйте специальный съемник для быстросъемных фитингов. Подставьте под соединения емкость для сбора остатков топлива. Закройте штуцеры заглушками или полиэтиленом, чтобы предотвратить попадание грязи.
Снимите ремень или цепь ГРМ согласно сервисному мануалу. Для ременного привода зафиксируйте шкив коленвала стопором или отверткой через технологическое отверстие. При цепном приводе демонтируйте натяжитель и успокоитель, предварительно ослабив натяжение. Запишите положение меток на звездочках для последующей сборки.
Отключите электрические разъемы датчиков и исполнительных механизмов. Основные элементы, требующие внимания:
| Элемент | Тип разъема | Особенности отключения |
|---|---|---|
| Датчик положения коленвала (ДПКВ) | 2-контактный, овальный | Отожмите фиксатор плоской отверткой, тяните строго вдоль оси |
| Датчик распредвала (ДПРВ) | 3-контактный, прямоугольный | Нажмите на фиксатор пальцем, избегайте перекосов |
| Форсунки | Индивидуальные разъемы | Отсоединяйте поочередно, маркируйте провода по цилиндрам |
| Катушки зажигания | 4-контактные, с защелкой | Потяните вверх, при необходимости покачайте из стороны в сторону |
Отсоедините высоковольтные провода или индивидуальные катушки зажигания. Для проводов используйте съемник или аккуратно тяните за наконечник, избегая повреждения изоляции. Катушки открутите болтами на 8 или 10 мм, предварительно отключив разъемы. Проверьте состояние наконечников на наличие коррозии – при необходимости очистите контакты.
Демонтируйте впускной и выпускной коллекторы. Открутите болты крепления в последовательности от краев к центру с моментом затяжки, указанным в спецификации (обычно 20–25 Н·м). Для чугунных коллекторов используйте проникающую смазку за 10–15 минут до демонтажа. Снимите прокладки – они подлежат замене в любом случае.
Отсоедините все оставшиеся шланги и трубки: системы охлаждения, вакуумного усилителя тормозов, системы вентиляции картера. Для шлангов с хомутами используйте плоскогубцы или специальный ключ для хомутов. Трубки гидроусилителя и кондиционера отсоединяйте только после стравливания давления. Закройте отверстия технологическими заглушками или обмотайте пленкой.
Как правильно открутить болты крепления ГБЦ без повреждений
Перед началом работ убедитесь, что двигатель остыл до температуры не выше 30°C. Горячий металл расширяется, что искажает момент затяжки болтов и увеличивает риск их деформации. Используйте инфракрасный термометр для точного контроля температуры поверхности ГБЦ.
Подготовьте инструмент: динамометрический ключ с диапазоном 20–200 Н·м, головки с шестигранным профилем (обычно на 10, 12 или 14 мм) и удлинитель не менее 30 см. Для болтов с внутренним шестигранником или Torx потребуются соответствующие биты. Избегайте использования рожковых ключей – они не обеспечивают равномерного распределения нагрузки и могут сорвать грани.

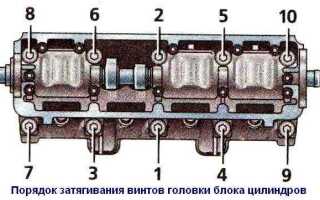

Последовательность откручивания критически важна. На большинстве двигателей болты снимают от краев к центру по спирали, но всегда сверяйтесь с руководством по ремонту конкретной модели. Например, для двигателей ВАЗ классического семейства порядок следующий:
- Болты №1 и №2 (крайние передние).
- №3 и №4 (средние передние).
- №5 и №6 (центральные).
- №7 и №8 (средние задние).
- №9 и №10 (крайние задние).
Нарушение последовательности приводит к неравномерному снятию нагрузки и деформации привалочной плоскости.
Болты откручивайте в три этапа: сначала ослабьте каждый на ¼ оборота, затем на ½ оборота и только после этого выкручивайте полностью. Это снижает риск заклинивания из-за перекоса резьбы. Если болт не поддается, нанесите на резьбу проникающую смазку (например, WD-40 или жидкий ключ) и выждите 15–20 минут. Применение ударного гайковерта допустимо только на минимальных оборотах и без ударного режима – вибрация может повредить резьбу в блоке.
После снятия осмотрите болты на предмет деформации, растяжения или повреждения резьбы. Болты ГБЦ – одноразовые элементы, особенно на современных двигателях с алюминиевым блоком. Даже при отсутствии видимых дефектов их повторное использование не рекомендуется: предел текучести металла снижается после первого затягивания. Замените все болты на новые, соответствующие спецификации производителя по классу прочности (обычно 10.9 или 12.9). Храните снятые болты в порядке демонтажа – это поможет при сборке.
Особенности снятия головки блока цилиндров на разных типах двигателей
На рядных 4-цилиндровых двигателях с верхним расположением распредвала (SOHC) головка снимается после демонтажа клапанной крышки, ремня ГРМ и шкивов. Ключевая особенность – необходимость фиксации распредвала от проворачивания при откручивании болтов крепления звездочки. На моторах с цепным приводом (например, Toyota 1ZZ-FE) требуется предварительно ослабить натяжитель цепи, чтобы избежать её провисания. Болты ГБЦ откручиваются строго по схеме от краёв к центру, с моментом не более 20 Н·м на первом этапе.
V-образные двигатели (V6, V8) требуют снятия дополнительных элементов: впускного коллектора, выпускного тракта и, в некоторых случаях, генератора или компрессора кондиционера. На моторах Ford 4.6L или Chevrolet LS болты ГБЦ расположены под углом, что усложняет доступ – потребуется удлинитель с карданным шарниром. Перед демонтажем обязательно проверяется состояние прокладки впускного коллектора: её повреждение приведёт к подсосу воздуха после сборки.
Оппозитные двигатели (Subaru EJ20, Porsche M96) отличаются горизонтальным расположением ГБЦ. Снятие начинается с демонтажа впускного и выпускного коллекторов, а также турбокомпрессора (если установлен). Болты крепления головки часто скрыты под пластиковыми крышками или теплозащитными экранами. На Subaru EJ25 рекомендуется использовать специальный ключ для откручивания болтов с внутренним шестигранником, так как стандартные инструменты могут сорвать грани.
Дизельные двигатели (например, Volkswagen 1.9 TDI, Cummins 5.9L) имеют более массивную ГБЦ из-за высоких нагрузок. Перед снятием необходимо слить охлаждающую жидкость и отсоединить топливные магистрали, включая обратку форсунок. На моторах с системой Common Rail форсунки часто «прикипают» к головке – их демонтаж требует съёмника или аккуратного постукивания через медную выколотку. Болты ГБЦ на дизелях затягиваются с моментом до 120 Н·м, поэтому для их откручивания потребуется рычаг длиной не менее 1 метра.
На двигателях с алюминиевым блоком (Honda K20, BMW N52) болты ГБЦ часто выполнены из мягкого сплава и могут деформироваться при чрезмерном усилии. Их откручивание проводится в два этапа: сначала ослабление на 1/4 оборота, затем полное снятие. При повторной установке рекомендуется использовать новые болты, так как старые теряют свои свойства. На моторах BMW N20/N26 головка снимается вместе с впускным коллектором, что упрощает доступ, но требует отсоединения дополнительных датчиков.
Роторно-поршневые двигатели (Mazda 13B) имеют уникальную конструкцию ГБЦ, совмещённую с корпусом статора. Снятие начинается с демонтажа системы зажигания, топливных форсунок и маслосъёмных колпачков. Болты крепления расположены по периметру и требуют последовательного ослабления в три подхода. Особое внимание уделяется уплотнительным кольцам ротора – их повреждение приведёт к утечке масла и снижению компрессии.
На двигателях с воздушным охлаждением (Volkswagen Type 1, Porsche 911 до 1998 года) головка снимается вместе с цилиндрами. Перед демонтажем необходимо отсоединить карбюратор или систему впрыска, а также снять кожух вентилятора. Болты крепления часто имеют нестандартный шаг резьбы (например, M10×1.25), поэтому важно использовать правильный инструмент. После снятия проверяется состояние оребрения цилиндров – его повреждение ухудшает теплоотвод и может привести к перегреву.
