Стартер – ключевой узел пусковой системы двигателя, а его неисправности часто связаны с бендиксом или втягивающим реле. Эти элементы отвечают за передачу крутящего момента от электродвигателя к маховику и за включение стартера в работу. Если при повороте ключа слышен щелчок, но двигатель не прокручивается, проблема, скорее всего, кроется именно здесь.

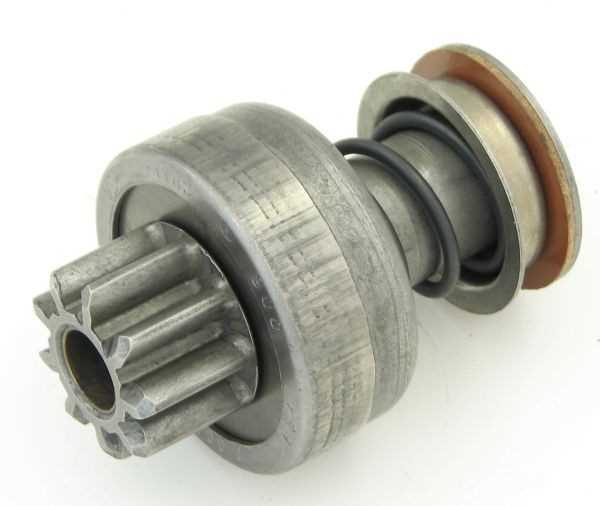

Бендикс (обгонная муфта) – это механизм с шестерней, который входит в зацепление с маховиком. Его основная задача – передавать вращение только в одном направлении, защищая стартер от обратного удара при запуске двигателя. Втягивающее реле выполняет две функции: перемещает бендикс к маховику и замыкает контакты для подачи тока на электродвигатель. Обе детали подвержены износу, особенно при частых коротких поездках или эксплуатации в условиях низких температур.
Проверка бендикса начинается с визуального осмотра: изношенные зубья шестерни, трещины или следы перегрева указывают на необходимость замены. Для диагностики втягивающего реле потребуется мультиметр и источник питания на 12 В. Измерьте сопротивление обмоток: удерживающая обмотка должна показывать 1–3 Ом, втягивающая – 0,5–0,8 Ом. Если значения выходят за эти пределы или реле не срабатывает при подаче напряжения, его нужно заменить.
Перед проверкой отсоедините аккумулятор и снимите стартер с автомобиля. Это позволит избежать короткого замыкания и упростит доступ к деталям. Если бендикс свободно вращается в обе стороны или не возвращается в исходное положение после отключения питания, он неисправен. Втягивающее реле можно протестировать, подав напряжение напрямую на управляющий контакт: если реле щелкает, но бендикс не выдвигается, проблема в механической части.
Не игнорируйте симптомы неисправности: затруднённый запуск, посторонние шумы или отсутствие реакции на поворот ключа. Своевременная диагностика сэкономит время и предотвратит более серьёзные поломки, такие как повреждение маховика или выход из строя самого стартера.

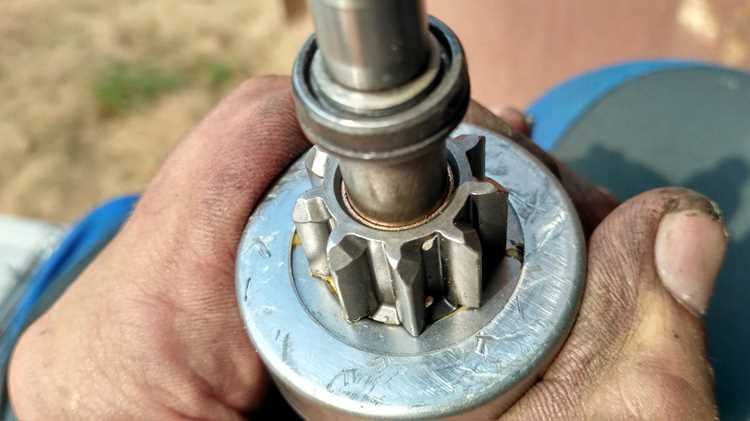

Какие инструменты понадобятся для диагностики бендикса и втягивающего реле
Для проверки бендикса потребуются: мультиметр с режимом измерения сопротивления (диапазон 0–200 Ом) и прозвонки, набор торцевых головок (10–13 мм для демонтажа стартера), динамометрический ключ (момент затяжки крепежа 8–12 Н·м), отвертка с плоским шлицем (для фиксации шестерни при проверке обгонной муфты). Дополнительно пригодится штангенциркуль (точность 0,1 мм) – измерение износа зубьев венца бендикса не должно превышать 0,3 мм. Для оценки люфта подшипников используйте индикатор часового типа с ценой деления 0,01 мм.
Диагностика втягивающего реле требует: аккумуляторной батареи 12 В с проводами сечением не менее 16 мм² (для подачи напряжения на клеммы реле), контрольной лампы на 12 В (проверка цепи управления), тестера с функцией измерения напряжения (диапазон 0–20 В) и токовых клещей (для оценки потребляемого тока – норма 8–12 А при срабатывании). При разборке реле используйте паяльник мощностью 40–60 Вт (для отсоединения контактов) и пинцет с антистатическим покрытием (работа с мелкими деталями).
Как снять стартер с автомобиля для проверки его компонентов
Отсоедините клемму «минус» аккумулятора ключом на 10 или 12 мм – зависит от модели. На большинстве автомобилей стартер крепится двумя болтами М10 или М12 с головкой на 13–17 мм. Нижний болт часто скрыт за кронштейном или теплозащитным экраном; используйте удлинитель с трещоткой или карданный шарнир для доступа. На двигателях с поперечным расположением (например, ВАЗ-2110, Renault Logan) потребуется снять защиту картера или воздушный фильтр для удобства. Отключите провода: толстый силовой кабель (гайка на 13 мм) и тонкий управляющий провод (фишка или гайка на 8 мм). На некоторых моделях (Toyota, Nissan) стартер дополнительно фиксируется шпилькой – открутите её ключом на 10 мм.
После демонтажа болтов аккуратно вытащите стартер, наклонив его вниз и вправо (для переднеприводных авто) или вверх (для заднеприводных). Проверьте посадочное место на наличие металлической стружки или масла – их присутствие указывает на износ втулок или сальников. Если стартер не поддаётся, постучите по корпусу резиновым молотком, избегая ударов по крышке втягивающего реле. На автомобилях с АКПП (например, Hyundai Solaris) перед снятием убедитесь, что селектор находится в положении «P» – это предотвратит случайное проворачивание двигателя.
Пошаговая проверка втягивающего реле мультиметром и напрямую от аккумулятора
- Проверка контактной группы: подайте 12 В на управляющий контакт реле (от аккумулятора или блока питания). Щелчок и перемещение штока подтвердят исправность. Если реле не срабатывает – обмотка повреждена или заедает механизм.
Как определить износ бендикса по внешним признакам и звукам при запуске
Первый признак износа бендикса – металлический скрежет при попытке запуска двигателя. Звук возникает из-за проскальзывания обгонной муфты: шестерня не фиксируется на маховике, а «пробуксовывает». Если скрежет слышен однократно при повороте ключа, но двигатель запускается, проблема в начальной стадии. При полном износе муфты скрежет повторяется циклично, а стартер вращается вхолостую. Проверьте также наличие зазора между шестерней и маховиком – при износе он увеличивается до 1–2 мм, что усиливает шум.
Внешний осмотр бендикса выявляет три ключевых дефекта: сколы на зубьях шестерни, задиры на роликах обгонной муфты и люфт в подшипнике. Для проверки снимите стартер и зафиксируйте вал в тисках. Попробуйте прокрутить шестерню рукой: в исправном состоянии она вращается только в одном направлении с усилием. Если шестерня крутится в обе стороны или заедает – муфта изношена. Замерьте диаметр роликов штангенциркулем: при уменьшении на 0,1 мм и более требуется замена.
| Признак износа | Характерный звук/проявление | Степень критичности |
|---|---|---|
| Проскальзывание муфты | Кратковременный скрежет при запуске | Начальная стадия |
| Износ зубьев шестерни | Глухой стук при попытке зацепления | Средняя |
| Разрушение подшипника | Вибрация стартера, гул при работе | Критическая |
| Люфт вала | Щелчки при повороте ключа без вращения | Критическая |
При запуске двигателя обратите внимание на задержку между поворотом ключа и началом вращения стартера. В норме она составляет 0,5–1 секунду. Увеличение паузы до 2–3 секунд указывает на затруднённое зацепление шестерни с маховиком из-за износа зубьев или ослабления пружины бендикса. Если стартер «молчит» при повороте ключа, но слышен одиночный щелчок – проверьте втягивающее реле: возможно, бендикс не выдвигается из-за заклинивания муфты или обрыва вилки.

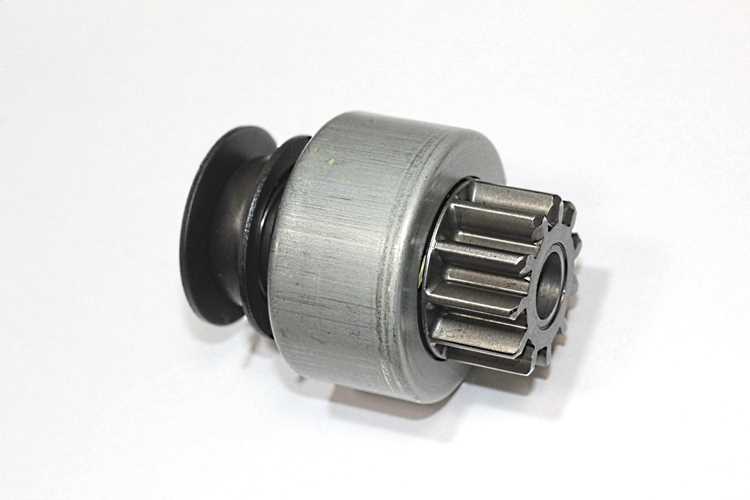

Проверка обгонной муфты бендикса на свободное вращение и заклинивание
Возьмите бендикс за шестерню и попробуйте провернуть его вручную по часовой стрелке (направление вращения стартера при работе). Обгонная муфта должна вращаться свободно, без заеданий и посторонних звуков. Если шестерня не проворачивается или вращается с усилием, муфта заклинила – требуется замена.
Проверните шестерню против часовой стрелки. В этом направлении муфта должна блокироваться, передавая усилие на вал стартера. Если шестерня вращается в обе стороны без сопротивления, обгонная муфта изношена и не выполняет свою функцию. Такая неисправность приводит к проскальзыванию бендикса при запуске двигателя.
Осмотрите зубья шестерни на предмет сколов, трещин или неравномерного износа. Даже при свободном вращении муфты поврежденные зубья могут стать причиной нестабильной работы стартера. Проверьте состояние пружины бендикса – она должна возвращать шестерню в исходное положение без задержек.
Нанесите на обгонную муфту несколько капель моторного масла и повторите проверку. Если вращение стало легче, но муфта продолжает заедать, проблема в механическом износе роликов или обоймы. В этом случае ремонт нецелесообразен – только замена бендикса в сборе.
Для окончательной диагностики установите стартер на двигатель и попробуйте запустить мотор. Если бендикс проскальзывает или не входит в зацепление с маховиком, а визуальная проверка не выявила дефектов, замените обгонную муфту. Используйте только оригинальные запчасти или аналоги с идентичными характеристиками по нагрузке и ресурсу.
Что делать, если бендикс или втягивающее реле неисправны: замена или ремонт
Первым шагом определите точную причину неисправности. Если стартер щелкает, но не крутит двигатель – вероятнее всего, проблема во втягивающем реле. Если же стартер вращается вхолостую, не передавая крутящий момент на маховик, виноват бендикс. Проверьте оба узла мультиметром: сопротивление обмоток втягивающего реле должно составлять 0,7–1,5 Ом, а контакты – замыкаться при подаче напряжения 12 В. Бендикс проверяется на свободное вращение в одну сторону и блокировку в другую – заедание или проскальзывание указывают на износ.
Ремонт втягивающего реле возможен только при обрыве обмоток или подгорании контактов. В первом случае потребуется перемотка катушки, что экономически нецелесообразно для большинства автомобилей – стоимость новой детали редко превышает 2000–3000 рублей. Во втором – можно разобрать реле, зачистить контакты мелкозернистой наждачной бумагой и отполировать медные пластины. Однако такой ремонт временный: через 5–10 тысяч километров проблема вернется из-за выработки материала.
Бендикс ремонтируют крайне редко. Основные неисправности – износ роликов, пружин или зубьев шестерни. Замена отдельных элементов возможна, но требует точной подгонки деталей и специального инструмента. Например, для замены роликов понадобится пресс и калиброванные шарики диаметром 4–6 мм (в зависимости от модели). Проще и надежнее установить новый бендикс: цены начинаются от 800 рублей для отечественных автомобилей и доходят до 5000 рублей для иномарок с системами Start-Stop.
Перед заменой бендикса снимите стартер и разберите его. Открутите стяжные болты, снимите заднюю крышку и извлеките якорь. Бендикс фиксируется стопорным кольцом на валу – для его снятия используйте съемник или аккуратно сбейте молотком через мягкую проставку. Новый бендикс устанавливайте с применением консистентной смазки (например, Литол-24) на ролики и пружины. Проверьте легкость хода шестерни и отсутствие люфта.
При замене втягивающего реле отсоедините клеммы аккумулятора и снимите стартер. Реле крепится к корпусу двумя или тремя болтами – открутите их и отсоедините провод от контактного болта. Новое реле должно полностью соответствовать старому по размерам, сопротивлению обмоток и типу крепления. Перед установкой смажьте медные контакты техническим вазелином для защиты от окисления. После сборки проверьте работу стартера на стенде или непосредственно на автомобиле.
Если стартер после ремонта работает с перебоями, проверьте состояние щеточного узла и коллектора якоря. Износ щеток более 50% от номинальной длины (обычно 10–12 мм) или глубокие борозды на коллекторе требуют замены. Также осмотрите обгонную муфту бендикса: если она проворачивается в обе стороны, деталь неисправна. В таких случаях целесообразнее заменить стартер в сборе – стоимость восстановленного узла часто сопоставима с ценой нового.
Для автомобилей с большим пробегом (свыше 150 000 км) рекомендуется замена стартера целиком. Ресурс бендикса и втягивающего реле редко превышает 100–120 тысяч километров, а износ других компонентов (подшипники, обмотки) может проявиться в любой момент. Новый стартер для ВАЗ обойдется в 4000–6000 рублей, для иномарок среднего класса – 8000–15000 рублей. При выборе обращайте внимание на производителя: предпочтительны бренды Bosch, Valeo, Denso или оригинальные запчасти.
После установки нового или отремонтированного стартера проведите тестовый запуск двигателя. Если стартер крутит медленно, проверьте напряжение на клеммах аккумулятора – оно должно быть не ниже 12,6 В при выключенном зажигании и не падать ниже 10 В при прокрутке. Также убедитесь в отсутствии утечек тока в бортовой сети: ток утечки не должен превышать 50 мА. При соблюдении этих условий стартер прослужит не менее 50–70 тысяч километров без дополнительного обслуживания.
