Какие транзисторы подходят для усилителя звука

Выбор транзисторов для аудиоусилителей – задача, где мелочи решают всё. В 2024 году на рынке доминируют компоненты с низким уровнем шума, высокой линейностью и стабильностью параметров при длительной работе. Для высококачественных усилителей класса A и AB критичны коэффициент шума (NF) ниже 1 дБ и граничная частота (f_T) от 100 МГц, чтобы избежать фазовых искажений на высоких частотах.

Среди биполярных транзисторов выделяются 2SC5200/2SA1943 от Toshiba – пара с h_FE = 100–200 и V_CEO = 230 В, оптимальная для выходных каскадов мощностью до 150 Вт. Для предварительных каскадов лучше подходят KSA992/KSC1845 (Onsemi) с NF = 0,8 дБ и f_T = 120 МГц, обеспечивающие минимальные искажения сигнала. Альтернатива – 2N5401/2N5551, если требуется бюджетное решение с V_CEO = 160 В.

Полевые транзисторы (MOSFET) актуальны для импульсных и высокомощных усилителей. IRFP240/IRFP9240 (Infineon) с R_DS(on) = 0,18 Ом и V_DSS = 200 В остаются стандартом для каскадов мощностью 200+ Вт. Для аудиофильских применений предпочтительнее IXYS IXFN32N120 с C_iss = 3,5 нФ – меньшая входная ёмкость снижает искажения на высоких частотах. В классе D незаменимы STW40N60DM2 (STMicroelectronics) с t_on/t_off < 20 нс, гарантирующие чистоту сигнала до 20 кГц.

Для гибридных схем (лампово-транзисторных) подойдут MJE15032/MJE15033 (Onsemi) с V_CEO = 250 В и h_FE = 50–250 – их характеристики близки к ламповым триодам, но с меньшими нелинейными искажениями. При выборе всегда проверяйте SOA (Safe Operating Area) – усилители с реактивной нагрузкой (например, динамики) требуют запаса по току и напряжению не менее 30%.

Какие параметры транзисторов критичны для высококачественного звука

Для аудиофильских усилителей ключевое значение имеют три группы параметров: линейность передаточной характеристики, шумовые показатели и частотные свойства. Коэффициент нелинейных искажений (THD) должен быть ниже 0,01% при номинальной мощности – например, транзисторы 2SC5200/2SA1943 демонстрируют THD ≤ 0,005% в классе AB. Важна также симметрия входных/выходных характеристик: разброс h_FE между комплементарными парами не должен превышать 5% (для MJL3281A/MJL1302A допуск ±3%). Шумы нормируются по спектральной плотности: для входных каскадов приемлем уровень < 1 нВ/√Гц (транзисторы BC550C/BC560C), для выходных – < 10 нВ/√Гц.

• f_T (граничная частота) – определяет верхнюю рабочую частоту усилителя. Для Hi-Fi-систем требуется f_T ≥ 50 МГц (например, 2N5551/2N5401 – 100 МГц), для высокочастотных кроссоверов – ≥ 200 МГц (BF862). Однако избыточное значение f_T увеличивает паразитные емкости, что может ухудшать фазовые характеристики.
• C_ob (емкость коллектор-база) – влияет на скорость переключения и устойчивость к самовозбуждению. Оптимальные значения: ≤ 15 пФ для маломощных каскадов (KSC1845 – 3 пФ), ≤ 100 пФ для выходных транзисторов (MJE15033 – 80 пФ). Превышение этих значений требует коррекции цепей обратной связи.
• V_CEO (максимальное напряжение коллектор-эмиттер) – должно превышать пиковое напряжение питания минимум на 20%. Для усилителей с ±50 В рекомендуются транзисторы с V_CEO ≥ 120 В (IRFP240/IRFP9240 – 200 В), для ламповых гибридов – ≥ 300 В (MJ15003).

Температурная стабильность критична для долговременной работы: дрейф h_FE не должен превышать 0,5%/°C (транзисторы 2SD669/2SB649 – 0,3%/°C). Для снижения теплового шума важна низкая тепловая постоянная времени кристалла – предпочтительны транзисторы с металлическим корпусом TO-3 (2N3055) или TO-247 (IXYS IXTH10N100). В дифференциальных каскадах дополнительно контролируют разбаланс напряжения база-эмиттер (ΔV_BE ≤ 1 мВ) и температурный коэффициент (≤ 2 мкВ/°C), что обеспечивают пары BCM846BS или SSM2212.

Топ-5 биполярных транзисторов для Hi-Fi усилителей мощности

Выбор транзисторов для высококачественных усилителей мощности определяет динамику, прозрачность и долговечность звука. Ниже представлены пять моделей, которые выделяются линейностью передачи сигнала, низким уровнем шумов и стабильностью при высоких токах.

Первое место занимает 2SC5200 / 2SA1943 – классическая комплементарная пара от Toshiba, ставшая эталоном для аудиофилов. Характеристики:

• Максимальное напряжение коллектор-эмиттер: 230 В
• Ток коллектора: 15 А
• Граничная частота: 30 МГц
• Коэффициент усиления h_FE: 55–160
• Тепловое сопротивление: 0,83 °C/Вт

Пара обеспечивает минимальные искажения на частотах до 20 кГц даже при мощности 100–200 Вт на канал. Недостаток – высокая цена и дефицит оригинальных экземпляров, что требует тщательной проверки при покупке.

MJL3281A / MJL1302A от ON Semiconductor – оптимальный выбор для усилителей класса AB с выходной мощностью до 300 Вт. Преимущества:

1. Высокий ток коллектора: 15 А (пиковый – 30 А)
2. Напряжение V_CEO: 260 В
3. Низкое тепловое сопротивление: 0,7 °C/Вт
4. Улучшенная линейность благодаря эпитаксиальной технологии

Транзисторы стабильно работают в режимах с высокой нагрузкой, но требуют качественного охлаждения из-за склонности к тепловому пробою при превышении 150 °C.

Для бюджетных, но качественных решений подойдет пара TTC5200 / TTA1943 – китайские аналоги Toshiba с близкими параметрами. Основные отличия:

• Допуск по h_FE: ±10% (против ±20% у оригинала)
• Максимальная рабочая температура: 175 °C
• Цена в 3–4 раза ниже

При правильном подборе пары (с разбросом h_FE не более 5%) звук практически не уступает оригиналу, но срок службы может быть ниже из-за менее строгого контроля качества.

Замыкает топ KSA1381 / KSC3503 от Fairchild (ныне ON Semiconductor) – универсальные транзисторы для усилителей средней мощности (до 100 Вт). Особенности:

• Напряжение V_CEO: 160 В
• Ток коллектора: 10 А
• Граничная частота: 100 МГц
• Компактный корпус TO-220

Идеальны для компактных конструкций с ограниченным теплоотводом, но не подходят для высоковольтных схем из-за низкого V_CEO. Рекомендуются для интегральных усилителей и гитарных комбо.

Полевые транзисторы MOSFET: преимущества и недостатки в аудиотехнике

MOSFET-транзисторы выделяются в аудиотехнике благодаря низкому выходному сопротивлению и высокой линейности в режиме усиления класса AB. Модели с вертикальной структурой, такие как IRFP240/IRFP9240, обеспечивают ток стока до 20 А и напряжение пробоя 200 В, что позволяет строить усилители мощностью до 200 Вт на канал с минимальными искажениями. Их пороговое напряжение (3–4 В) упрощает согласование с предварительными каскадами, а тепловое сопротивление кристалл-корпус (0,83 °C/Вт у IRFP240) снижает требования к охлаждению.

Главный недостаток MOSFET – нелинейность входной емкости (C_iss), достигающей 1000–3000 пФ у мощных приборов. Это приводит к фазовым искажениям на высоких частотах (выше 20 кГц), особенно в схемах с высокоомными источниками сигнала. Для компенсации используют буферные каскады на биполярных транзисторах или операционных усилителях с низким выходным сопротивлением (например, OPA1612). В таблице ниже приведены ключевые параметры популярных MOSFET для аудио:

В сравнении с биполярными транзисторами MOSFET демонстрируют лучшую устойчивость к тепловому пробою благодаря отрицательному температурному коэффициенту тока стока. Однако их крутизна (g_m) ниже – 5–10 См против 20–50 См у биполярных аналогов, что требует большего напряжения возбуждения для достижения той же мощности. Для Hi-Fi-усилителей рекомендуется выбирать пары с минимальным разбросом порогового напряжения (ΔV_GS(th) < 0,1 В), например, отобранные экземпляры IRFP240/IRFP9240 или специализированные аудиомодули Toshiba 2SK1530/2SJ201.

Эффект «памяти» в MOSFET проявляется как дрейф параметров после длительной работы под нагрузкой, особенно в режиме класса A. Для минимизации этого явления применяют термостабилизацию смещения с помощью диодов или транзисторов в цепи затвора. В высококачественных усилителях используют схемы с динамической компенсацией, например, токовое зеркало на BC547/BC557, которое корректирует смещение в реальном времени.

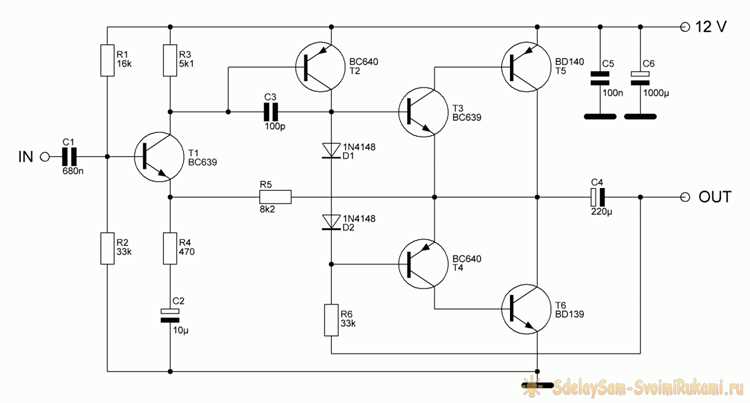

Как выбрать транзисторы для усилителей класса A, AB и D

Класс A требует транзисторов с минимальными нелинейными искажениями и высокой линейностью. Оптимальны биполярные транзисторы (BJT) с низким напряжением насыщения, например, 2SC5200/2SA1943 (для выходных каскадов) или 2N3055/MJ2955 для бюджетных решений. Ключевые параметры: f_T ≥ 30 МГц, h_FE 50–150, V_CE(sat) < 1 В. Полевые транзисторы (MOSFET) типа IRFP240/IRFP9240 подходят для высоковольтных схем, но требуют тщательной настройки смещения из-за температурной нестабильности.

Для класса AB критичен баланс между КПД и качеством звука. Здесь востребованы комплементарные пары с близкими характеристиками: Toshiba 2SC3281/2SA1302 (низкий шум, NF < 1 дБ) или Onsemi MJL1302A/MJL3281A (высокая мощность, P_C = 200 Вт). MOSFET-ы IXYS IXFN32N120 (1200 В, 32 А) эффективны в импульсных режимах, но их входная ёмкость (C_iss > 5 нФ) усложняет драйвер. Избегайте транзисторов с V_GS(th) > 4 В – они увеличивают потери на переключение.

Класс D предъявляет жёсткие требования к скорости переключения и потерям. Лучший выбор – MOSFET с низким R_DS(on) и высокой f_SW: Infineon IPP075N10N3 (R_DS(on) = 7,5 мОм, Q_g = 11 нКл) или ST STW40N60DM2 (600 В, t_r < 20 нс). Для частот выше 500 кГц подойдут GaN-транзисторы, например, EPC2059 (V_DS = 100 В, R_DS(on) = 5 мОм), но они требуют специализированных драйверов. Бюджетный вариант – IRFB4110 (100 В, R_DS(on) = 3,7 мОм), но его Q_gd ограничивает частоту до 300 кГц.

Температурная стабильность – ключевой фактор для всех классов. В классе A используйте транзисторы с T_j(max) ≥ 150°C и низким температурным дрейфом h_FE (например, KSC3503/KSA1381). Для AB и D выбирайте корпуса с эффективным теплоотводом: TO-247 для BJT/MOSFET или PQFN для GaN. Измеряйте R_th(j-c) – для мощных каскадов он не должен превышать 0,5°C/Вт.

Шумовые характеристики критичны для предварительных каскадов. В классе A отдавайте предпочтение малошумящим BJT: 2SC2240/2SA970 (NF = 0,5 дБ при 10 мА) или BC549C/BC559C для малых токов. В классе D избегайте MOSFET с высоким 1/f-шумом – проверяйте спектральную плотность шума в datasheet (целевое значение < 10 нВ/√Гц при 1 кГц).

Совместимость с топологией усилителя определяет выбор типа транзистора. Для однотактных каскадов класса A подходят только BJT с высоким h_FE и низким I_CBO (2N5089). В двухтактных AB-каскадах используйте пары с идентичными V_BE (разброс ≤ 5 мВ) – например, ON Semiconductor NJW0281G/NJW0302G. Для мостовых схем класса D выбирайте MOSFET с симметричными Q_g и R_DS(on), чтобы минимизировать перекос токов.

Экономическая целесообразность зависит от мощности и целевого применения. Для Hi-Fi усилителей класса A до 50 Вт оправданы дорогие Sanken 2SC2922/2SA1216 (THD < 0,05%). В классе AB для сабвуферов (200–500 Вт) достаточно ST STW38N65M5 (650 В, 38 А). Для портативных устройств класса D (до 100 Вт) оптимальны Vishay SiRA12DP (30 В, 12 А, R_DS(on) = 2,5 мОм) – они дешевле GaN и проще в управлении.

Проверка подлинности транзисторов – обязательный этап. Поддельные 2SC5200 часто имеют h_FE < 30 и высокий V_CE(sat). Используйте тестеры типа Peak Atlas DCA75 для измерения ключевых параметров. Для MOSFET проверяйте R_DS(on) при номинальном V_GS – отклонение более 20% указывает на контрафакт. Покупайте у официальных дистрибьюторов (Digi-Key, Mouser) или проверенных поставщиков (например, LCSC для китайских компонентов).

Сравнение транзисторов по линейности и минимальным искажениям

Линейность транзистора в усилителях звука определяется его способностью воспроизводить сигнал без нелинейных искажений. Ключевые параметры – коэффициент гармоник (THD) и интермодуляционные искажения (IMD). Для высококачественных аудиосистем THD не должен превышать 0,01% при номинальной мощности, а IMD – 0,05%. Транзисторы с низким уровнем искажений обеспечивают чистое звучание даже на высоких частотах.

Биполярные транзисторы (BJT), такие как 2SC5200/2SA1943, демонстрируют THD на уровне 0,005–0,01% в классе AB при токе коллектора 100–200 мА. Их преимущество – низкое сопротивление насыщения и высокая крутизна, но они чувствительны к температурному дрейфу. Для минимизации искажений требуется тщательный подбор пар и термостабилизация.

Полевые транзисторы с изолированным затвором (MOSFET), например IRFP240/IRFP9240, имеют THD около 0,02–0,05% из-за нелинейности входной емкости. Однако их линейность улучшается при работе в классе A с током стока 1–2 А. MOSFET выигрывают в простоте схемотехники и устойчивости к перегрузкам, но уступают BJT в детализации звука на малых сигналах.

Современные супербета-транзисторы, такие как KSA1381/KSC3503, обеспечивают THD ниже 0,003% благодаря коэффициенту усиления по току (hFE) свыше 500. Их применяют в предварительных каскадах, где критична линейность на микросигналах. Однако высокая стоимость и ограниченная мощность делают их нишевым решением.

Для выходных каскадов класса D линейность зависит от скорости переключения и мертвого времени. Транзисторы GaN EPC2050 с временем переключения 1–2 нс снижают IMD до 0,01% при частоте коммутации 500 кГц. GaN превосходит кремниевые MOSFET по эффективности, но требует прецизионного управления драйверами.

Сравнение искажений на практике показывает, что BJT лидируют в классе AB, MOSFET – в классе A, а GaN – в классе D. Выбор зависит от топологии усилителя: для высокоомных нагрузок (например, наушников) предпочтительны BJT, для мощных АС – MOSFET или GaN. Критические параметры – рабочий ток, напряжение питания и тепловой режим.

Тесты на искажения при разной амплитуде сигнала выявляют слабые места транзисторов. Например, 2N3055 показывает рост THD до 0,1% при токе свыше 5 А из-за эффекта Эрли. В то же время MJL3281A/MJL1302A сохраняют THD ниже 0,01% до 10 А благодаря оптимизированной структуре кристалла.

Для достижения минимальных искажений рекомендуется использовать транзисторы с запасом по мощности (не менее 200% от номинальной) и симметричные схемы с обратной связью. Компенсация нелинейностей достигается подбором резисторов в цепях смещения и применением активных нагрузок. В высококачественных усилителях часто комбинируют BJT в предварительных каскадах и MOSFET в выходных для баланса линейности и мощности.

Лучшие парные транзисторы для симметричных выходных каскадов

Симметричные выходные каскады требуют идеально подобранных пар транзисторов для минимизации искажений и обеспечения стабильности. Ниже представлены проверенные решения с указанием ключевых параметров и областей применения.

Для высококачественных усилителей класса AB с током покоя до 100 мА оптимальны пары 2SC5200/2SA1943. Эти биполярные транзисторы от Toshiba отличаются:

• V_CEO = 230 В (достаточно для большинства схем)
• I_C = 15 А (запас по току для динамических нагрузок)
• h_FE ≥ 55 при I_C = 5 А (высокая линейность)
• f_T = 30 МГц (широкополосность)

Недостаток – чувствительность к перегреву, требуется эффективный теплоотвод. Альтернатива – ON Semiconductor MJL3281A/MJL1302A с улучшенной термостабильностью и V_CEO = 260 В.

В профессиональных усилителях с током покоя свыше 200 мА применяют пары Sanken 2SC2922/2SA1216. Их преимущества:

1. Сверхнизкие искажения (THD < 0.05% при 1 кГц, 1 Вт)
2. Высокая скорость нарастания (Slew Rate > 50 В/мкс)
3. Встроенные защитные диоды (предотвращают вторичный пробой)

Эти транзисторы критичны к разбалансу h_FE – допустимое отклонение не более 2%. Для подбора пар используйте тестеры с функцией сортировки, например, Peak Atlas DCA75.

Для компактных усилителей с низким напряжением питания (±35 В) подойдут STMicroelectronics TIP41C/TIP42C. Несмотря на скромные характеристики (V_CEO = 100 В, I_C = 6 А), они:

• Дешевы и доступны
• Имеют низкое насыщение коллектор-эмиттер (V_CE(sat) < 1 В при I_C = 3 А)
• Подходят для схем с динамической нагрузкой до 4 Ом

Недостаток – ограниченная частотная характеристика (f_T = 3 МГц), что требует коррекции в высокочастотных цепях.

В высоковольтных усилителях (±100 В и выше) незаменимы Fairchild FJA4313/FJA4213. Параметры:

• V_CEO = 350 В
• I_C = 10 А
• Тепловое сопротивление R_th(j-c) = 1.25 °C/Вт
• Встроенная защита от электростатики

Эти транзисторы требуют тщательного расчета теплоотвода – при мощности рассеивания 50 Вт температура кристалла не должна превышать 125 °C. Для снижения искажений рекомендуется использовать схемы с обратной связью по току.

Для аудиофильских усилителей с акцентом на минимальные нелинейные искажения выбирайте Exicon ECX10N20/ECX10P20. Особенности:

• Специально отобранные пары с h_FE в пределах 1%
• Низкий уровень шума (NF < 2 дБ)
• Оптимизированы для работы в классе A (ток покоя до 1 А)

Стоимость таких транзисторов в 3–5 раз выше стандартных аналогов, но они обеспечивают THD < 0.005% при 1 кГц и 10 Вт. Подходят для схем с местной обратной связью и без общей ООС.

При выборе парных транзисторов учитывайте:

• Совпадение h_FE – разброс не более 5% для массовых решений, 1% для аудиофильских
• Температурный дрейф параметров (особенно V_BE)
• Совместимость с выбранной топологией (например, для схем с динамической нагрузкой критичен низкий V_CE(sat))
• Наличие защитных элементов (встроенные диоды, датчики температуры)

Для проверки пар используйте специализированные тестеры или собираемые схемы с регулируемой нагрузкой. Избегайте смешивания транзисторов разных партий – даже у одного производителя параметры могут отличаться.
