Как сделать кодовый замок на ардуино

Кодовый замок на базе Arduino – это не только практичное решение для защиты дверей, шкафов или сейфов, но и отличный проект для изучения основ микроконтроллеров, работы с цифровыми входами и алгоритмами проверки паролей. В отличие от готовых модулей, самодельный замок позволяет гибко настраивать сложность кода, количество попыток ввода и даже интегрировать дополнительные функции, например, SMS-уведомления или RFID-идентификацию.

Для сборки потребуется плата Arduino Uno или Arduino Nano, матричная клавиатура 4×4 (например, модуль на чипе 74C922), сервопривод SG90 или электромагнитный замок, а также резисторы на 10 кОм для подтяжки пинов. Если планируется автономная работа, добавьте модуль питания на 9 В или литий-ионный аккумулятор с преобразователем напряжения. Код можно написать в среде Arduino IDE, используя библиотеки Keypad и Servo для упрощения работы с периферией.

Основной алгоритм строится на сравнении введенной последовательности с заранее заданным паролем. Для повышения безопасности рекомендуется хранить пароль в EEPROM Arduino, чтобы он сохранялся после отключения питания, и ограничивать количество неверных попыток (например, тремя). Дополнительно можно реализовать звуковую обратную связь через пьезоизлучатель или светодиодную индикацию статуса замка. Пример кода с проверкой 4-значного пароля занимает менее 200 строк, но его легко расширить, добавив функции смены пароля или временной блокировки.

При монтаже обратите внимание на стабильность питания: сервоприводы и электромагниты потребляют ток до 1 А, поэтому подключайте их через отдельный источник или мощный стабилизатор. Для защиты от ложных срабатываний используйте конденсаторы на 100 мкФ параллельно питанию клавиатуры. Если замок будет работать на улице, выберите влагозащищенный корпус и герметизируйте соединения термоусадкой.

Выбор компонентов для сборки кодового замка

Основой кодового замка на Arduino станет микроконтроллер. Оптимальный выбор – плата Arduino Uno R3 на базе ATmega328P. Она обеспечивает достаточное количество цифровых и аналоговых пинов (14 и 6 соответственно), работает от напряжения 5 В и поддерживает питание через USB или внешний источник 7–12 В. Альтернатива – Arduino Nano, если требуется компактность, но учтите ограниченное количество пинов и необходимость пайки.

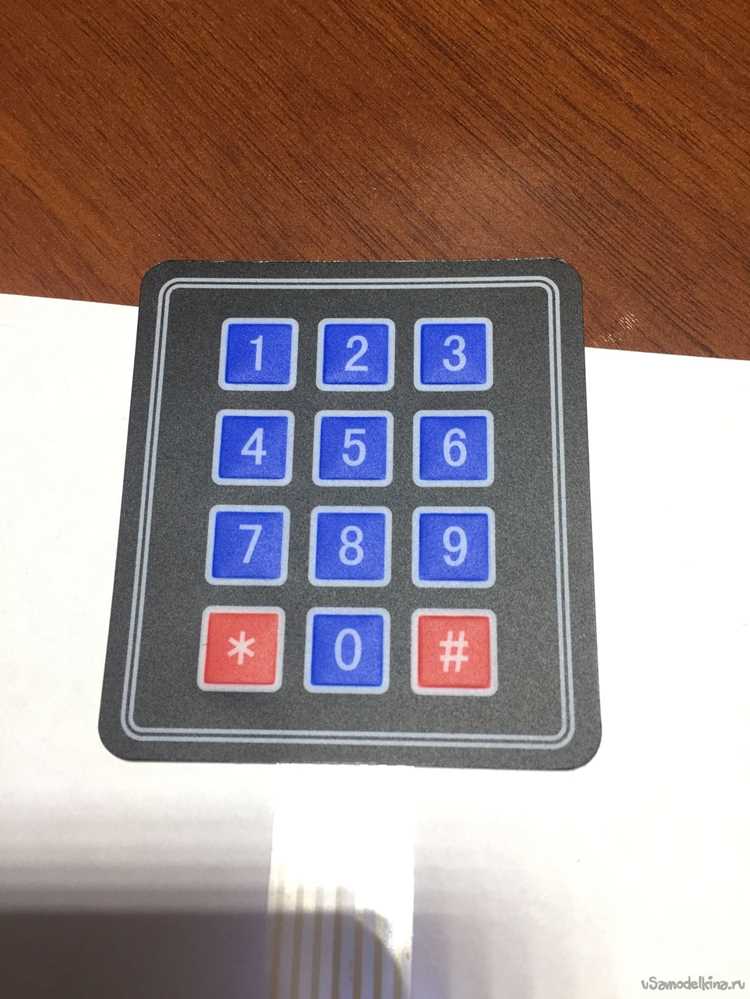

Для ввода кода потребуется клавиатура. Наиболее распространены мембранные 4×4 матричные клавиатуры с 16 кнопками (0–9, A–D, *, #). Пример: модуль KY-040 или аналогичные на базе чипа 74C922. Они подключаются к Arduino через 8 пинов (4 строки + 4 столбца) и не требуют дополнительных резисторов. Для проектов с ограниченным числом кнопок подойдет 3×4 клавиатура, но это сократит количество возможных комбинаций.

Исполнительный механизм – ключевой элемент замка. Для электромеханических замков используйте соленоидный замок на 12 В с током потребления 0,5–1 А (например, модель ZYT-100). Он открывается при подаче напряжения и фиксируется пружиной в закрытом состоянии. Альтернатива – сервопривод MG996R (180°), если требуется поворотный механизм. Учтите, что Arduino не может напрямую управлять такими нагрузками – потребуется транзистор или реле.

Для управления мощными компонентами (замок, сервопривод) используйте NPN-транзисторы (например, 2N2222) или MOSFET (IRF520). Транзисторы подойдут для токов до 0,8 А, MOSFET – для нагрузок свыше 1 А. Обязательно добавьте диод 1N4007 параллельно катушке замка для защиты от обратных токов. Реле (модуль SRD-05VDC-SL-C) – универсальное решение, но создает щелчки и требует отдельного питания.

Питание – критически важный аспект. Для Arduino достаточно USB-кабеля или блока питания 9 В. Замок на 12 В требует отдельного источника (например, импульсного блока питания 12 В 2 А). Используйте стабилизатор напряжения LM7805 для питания Arduino от 12 В, если нет возможности подключить два источника. Конденсаторы 100 мкФ на входе и выходе стабилизатора сглаживают пульсации.

Дополнительные компоненты зависят от функционала. Для звуковой сигнализации подойдет пьезоизлучатель (пассивный, 5 В). Датчик отпечатков пальцев (модуль R307) или RFID-ридер (RC522) расширят возможности, но увеличат стоимость и сложность. Резисторы 10 кОм используйте для подтяжки пинов клавиатуры к земле, чтобы избежать ложных срабатываний.

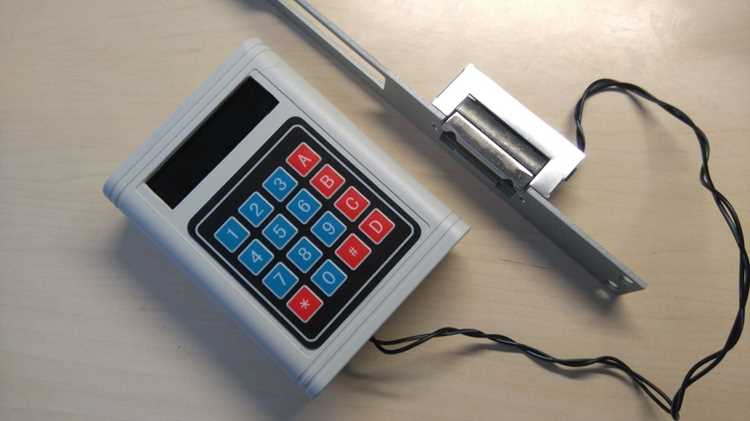

Схема подключения клавиатуры и электромагнита к Arduino

Для подключения мембранной клавиатуры 4×4 (например, модели KY-040) к Arduino используйте 8 цифровых пинов: 4 для строк (пины 2–5) и 4 для столбцов (пины 6–9). Подтягивающие резисторы не требуются – библиотека Keypad автоматически управляет состоянием пинов. При монтаже следите за правильной полярностью: строки подключаются к пинам с меньшими номерами, столбцы – к старшим. Для стабильной работы используйте провода длиной не более 30 см или экранированный кабель при больших расстояниях.

Электромагнит (соленоид) на 12 В подключается через N-канальный MOSFET (IRF520 или IRLZ44N) для управления большим током. Затвор MOSFET соедините с пин 10 Arduino через резистор 10 кОм, исток – к земле, сток – к минусу электромагнита. Плюс соленоида подключите к внешнему источнику 12 В, общую землю Arduino и блока питания обязательно соедините. Для защиты от обратных токов установите диод 1N4007 параллельно обмотке электромагнита (катодом к плюсу питания).

Проверьте схему перед подачей питания: убедитесь, что напряжение на затворе MOSFET не превышает 5 В, а ток через соленоид соответствует его паспортным значениям (обычно 0.5–2 А). Для тестирования используйте скетч с библиотекой Keypad и функцией digitalWrite(10, HIGH) для активации электромагнита на 1–2 секунды. При срабатывании соленоида не должно быть искрения или перегрева транзистора – в противном случае замените MOSFET на модель с меньшим сопротивлением канала (например, IRLB8743).

Написание программы проверки введённого кода

Основной алгоритм проверки кода строится на сравнении введённой последовательности с эталонным значением, хранящимся в памяти. Для Arduino оптимально использовать массив типа `char` или `String` для хранения правильного пароля, например: `const char correctCode[] = «1234»;`. Ввод пользователя считывается посимвольно через последовательный порт или клавиатуру, после чего формируется временная строка. Сравнение выполняется функцией `strcmp()` для `char[]` или оператором `==` для `String`, но первый вариант предпочтительнее из-за меньшего потребления памяти.

Для повышения надёжности добавьте проверку длины введённого кода: если она не совпадает с эталонной, сразу возвращайте ошибку без дальнейших сравнений. Пример реализации: `if (strlen(inputCode) != strlen(correctCode)) { return false; }`. Также предусмотрите защиту от переполнения буфера – ограничьте максимальную длину ввода (например, 10 символов) и обрезайте лишние данные. Для динамического изменения пароля используйте EEPROM: записывайте новый код в энергонезависимую память с помощью `EEPROM.put()` и считывайте его при старте программы через `EEPROM.get()`.

Обработайте крайние случаи: пустой ввод, многократные неверные попытки и тайм-аут между вводами. Для блокировки замка после трёх ошибок заведите счётчик попыток и сбрасывайте его только после успешного ввода или по истечении 30 секунд. Таймер реализуйте через `millis()`: `if (millis() — lastAttemptTime > 30000) { attempts = 0; }`. При успешной проверке активируйте реле или сервопривод на 2 секунды, используя `digitalWrite(RELAY_PIN, HIGH);` и `delay(2000);`, затем возвращайте систему в исходное состояние.

Настройка звуковых и световых сигналов при вводе пароля

Звуковые и световые сигналы повышают интерактивность кодового замка, обеспечивая обратную связь при вводе пароля. Для реализации потребуются пьезоизлучатель (активный или пассивный) и светодиоды (например, RGB или одноцветные). Подключите пьезоизлучатель к цифровому пину через резистор 220 Ом, а светодиоды – к ШИМ-пинам (3, 5, 6, 9, 10 или 11) для управления яркостью.

Для генерации звуков используйте библиотеку Tone.h, встроенную в Arduino IDE. Пример кода для сигнала успешного ввода:

• tone(pin, 1000, 200); – частота 1000 Гц, длительность 200 мс;
• delay(200); – пауза между сигналами;
• tone(pin, 1500, 200); – второй сигнал для подтверждения.

Для ошибки используйте низкочастотный тон (300–500 Гц) с большей длительностью (500 мс). Избегайте частот выше 3000 Гц – они раздражают слух.

Светодиоды настраивайте через ШИМ для плавного изменения яркости. Пример для RGB-светодиода:

1. Подключите аноды к пинам 9 (красный), 10 (зеленый), 11 (синий) через резисторы 220 Ом.
2. Используйте analogWrite(pin, value);, где value – от 0 до 255.
3. Для зеленого цвета при успешном вводе: analogWrite(10, 255); delay(1000); analogWrite(10, 0);.

Синхронизируйте сигналы с логикой проверки пароля. В функции checkPassword() добавьте условия:

• При совпадении пароля: вызовите функцию successSignal(), которая проиграет мелодию и зажжет зеленый светодиод.
• При ошибке: вызовите errorSignal() с красным миганием и низким звуком.

Пример структуры:

void successSignal() {
tone(buzzerPin, 1000, 200);
analogWrite(greenLedPin, 255);
delay(300);
noTone(buzzerPin);
analogWrite(greenLedPin, 0);
}

Для экономии пинов используйте адресную светодиодную ленту WS2812B (NeoPixel). Подключите её к пину 6 и управляйте через библиотеку Adafruit_NeoPixel.h. Пример инициализации:

#include <Adafruit_NeoPixel.h>
#define LED_PIN 6
#define LED_COUNT 8
Adafruit_NeoPixel strip(LED_COUNT, LED_PIN, NEO_GRB + NEO_KHZ800);

Задайте цвет через strip.setPixelColor(n, strip.Color(R, G, B)); и обновите ленту strip.show();. Для анимации используйте циклы с задержками.

Оптимизируйте энергопотребление: отключайте светодиоды через analogWrite(pin, 0); после сигнала. Для пьезоизлучателя используйте noTone(pin); сразу после завершения звука. Избегайте длительных задержек – замените delay() на millis() для неблокирующей работы.

Тестируйте сигналы на разных расстояниях. Звук должен быть слышен на 2–3 метра, свет – различим при дневном освещении. При необходимости увеличьте яркость светодиодов до 200–255 или добавьте рассеиватель (например, матовый пластик). Для пьезоизлучателя выберите корпус с резонатором, если громкости недостаточно.

Документируйте параметры сигналов в коде комментариями. Пример:

// Сигналы:
// Успех: 2 коротких сигнала (1000 Гц, 200 мс), зеленый светодиод (255, 300 мс)
// Ошибка: 1 длинный сигнал (400 Гц, 500 мс), красное мигание (3 раза по 200 мс)

Это упростит дальнейшую модификацию и отладку.

Монтаж и защита устройства в корпусе

Выберите корпус из ABS-пластика толщиной не менее 2 мм – он устойчив к механическим повреждениям и не проводит ток. Для Arduino Uno подойдет коробка размером 120×90×50 мм с крепежными стойками под плату. Просверлите отверстия диаметром 3 мм под кнопки клавиатуры и 5 мм под светодиодные индикаторы, используя шаблон из картона для точного позиционирования. Зафиксируйте плату на стойках винтами М3, оставив зазор 5 мм от стенок для вентиляции.

Экранируйте провода питания и сигнальные линии фольгированным скотчем или медной лентой, особенно если длина кабелей превышает 15 см. Соедините экранирующую оплетку с общим проводом GND в одной точке на плате Arduino, чтобы избежать наводок от электромагнитных помех. Для защиты от влаги нанесите силиконовый герметик по периметру отверстий под кнопки и разъем питания, но не закрывайте вентиляционные щели.

Используйте термоусадочные трубки диаметром 4–6 мм для изоляции паяных соединений между клавиатурой и платой. Надевайте их до пайки, затем прогревайте феном при 120°C до полного обжатия. Для крепления сервопривода замка примените металлические уголки 20×20 мм с отверстиями под винты М4 – это предотвратит смещение механизма при многократном срабатывании.

Установите плавкий предохранитель на 500 мА в цепь питания 5 В, разместив его в держателе на внутренней стенке корпуса. Для защиты от несанкционированного доступа закрепите заднюю крышку винтами с антивандальной головкой Torx T10 или установите микропереключатель, размыкающий цепь при вскрытии. Проверьте герметичность сборки, подав питание и измерив сопротивление между корпусом и GND – оно должно превышать 1 МОм.

Тестирование и устранение ошибок в работе замка

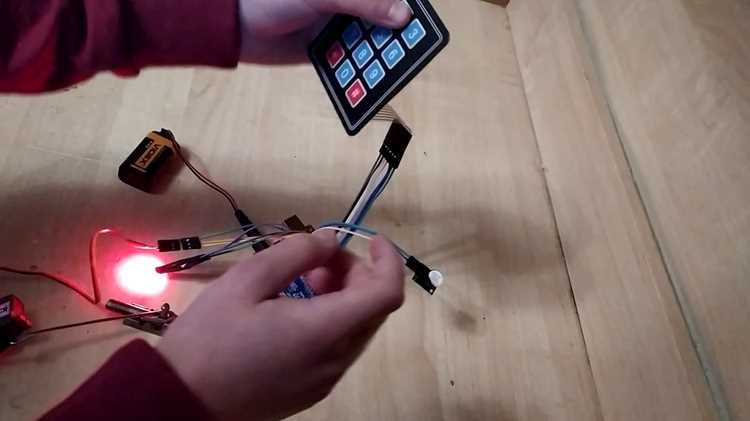

Начните с проверки базовой функциональности: подключите Arduino к питанию и введите заранее заданный код (например, «1234»). Если сервопривод не реагирует или светодиод не загорается, отсоедините питание и проверьте подключение проводов к пинам согласно схеме. Частая ошибка – перепутанные контакты GND и VCC на сервоприводе или клавиатуре. Используйте мультиметр в режиме прозвонки для проверки целостности цепей между Arduino и периферией. Если клавиатура не регистрирует нажатия, убедитесь, что библиотека Keypad подключена корректно и матрица клавиш задана правильно в коде (например, для 4×4 клавиатуры используйте `char keys[4][4] = {…}`).

Логируйте все попытки ввода через Serial Monitor (скорость 9600 бод) и анализируйте данные. Если замок открывается при вводе случайных комбинаций, проверьте алгоритм сравнения кода: используйте `inputCode.equals(correctCode)` вместо `inputCode == correctCode`. При ложных срабатываниях сервопривода отключите его питание на время ввода кода, добавив `servo.detach()` перед началом цикла и `servo.attach(9)` после успешной проверки. Для устранения дребезга контактов клавиатуры увеличьте задержку между считываниями до 200 мс или используйте аппаратный фильтр на RC-цепочке (1 кОм + 1 мкФ).
