Как подключить выключатель с тремя контактами

Трехконтактный выключатель – это устройство для управления освещением из двух точек, например, в длинных коридорах или на лестничных пролетах. В отличие от одноклавишного, он имеет три клеммы: общую (COM) и две перекидные (L1, L2). Правильное подключение требует точного соблюдения схемы и учета фазного провода, иначе схема не будет работать или создаст короткое замыкание.

Для монтажа потребуются: отвертка с индикатором напряжения, кусачки, стриппер для снятия изоляции, трехжильный кабель (например, ВВГнг 3×1,5) и сам выключатель. Перед началом работ обязательно отключите электропитание на щитке и проверьте отсутствие напряжения на проводах с помощью индикатора. Ошибка на этом этапе может привести к поражению током или повреждению оборудования.

Схема подключения строится на принципе перекрестного соединения: общий контакт первого выключателя соединяется с фазой, а второго – с нагрузкой (светильником). Перекидные контакты обоих выключателей соединяются между собой двумя проводами. Важно не перепутать клеммы: на большинстве моделей общая клемма маркируется отличным цветом или символом COM, а перекидные – L1 и L2.

При монтаже в распределительной коробке оставляйте запас провода не менее 15 см для удобства подключения и возможного ремонта. Используйте клеммники WAGO или пайку для надежного соединения – скрутки без дополнительной изоляции запрещены ПУЭ. После сборки схемы проверьте ее работоспособность, включив питание и поочередно переключая выключатели. Если свет не включается, отключите питание и проверьте правильность подключения всех контактов.

Необходимые инструменты и материалы для монтажа

Для подключения трехконтактного выключателя потребуется набор инструментов, адаптированный под специфику электромонтажных работ. Основной акцент делается на безопасности и точности, поэтому выбор качественных приспособлений критичен.

Минимальный перечень инструментов включает:

• Индикаторная отвертка – для проверки наличия напряжения в сети. Модели с ЖК-дисплеем (например, UNI-T UT18C) точнее показывают величину напряжения, что снижает риск ошибок.
• Кусачки-бокорезы – для обрезки и зачистки проводов. Рекомендуются инструменты с изолированными рукоятками (до 1000 В) и режущей кромкой из закаленной стали, например, Knipex 70 06 160.
• Стриппер – для снятия изоляции без повреждения жил. Автоматические модели (Jokari Super 4 Plus) подходят для проводов сечением 0,5–6 мм².
• Крестовая и плоская отвертки – для фиксации клемм и крепления механизма выключателя. Размер жала: PH2 (крест) и 3–5 мм (плоская). Изолированные ручки обязательны.
• Пассатижи – для скручивания проводов и формирования колечек под винтовые зажимы. Оптимальная длина – 160–180 мм.
• Мультиметр – для проверки целостности цепи и отсутствия короткого замыкания. Базовые модели (Fluke 101) достаточны для бытовых задач.
• Уровень – для выравнивания выключателя при монтаже. Лазерные уровни (Bosch GLL 2-10) ускоряют процесс, но подойдет и пузырьковый длиной 20–30 см.

Материалы зависят от типа проводки и условий монтажа. Для скрытой проводки в бетонных стенах потребуются:

• Подрозетник – пластиковый стакан диаметром 68 мм (стандарт для выключателей). Глубина – 45 мм для одиночного монтажа, 60 мм – для блоков.
• Алебастр или гипсовая штукатурка – для фиксации подрозетника. Быстротвердеющие смеси (Knauf Перлфикс) сокращают время ожидания.
• Кабель – ВВГнг-LS 3×1,5 мм² (для освещения) или 3×2,5 мм² (если выключатель управляет розеткой). Цветовая маркировка жил: синий (ноль), желто-зеленый (земля), белый/коричневый (фаза).
• Клеммники – для соединения проводов. Самозажимные клеммы (Wago 221) удобнее винтовых, но последние надежнее при больших нагрузках.
• Изолента или термоусадочные трубки – для изоляции скруток. Термоусадка (3M FP-301) обеспечивает герметичность, но требует фена.

Для открытой проводки (например, в деревянных домах) дополнительно нужны:

• Кабель-каналы – пластиковые короба сечением 16×16 мм или 25×16 мм. Выбирайте негорючие модели (DKC 42100).
• Саморезы с дюбелями – для крепления кабель-каналов и выключателя. Длина саморезов – 25–40 мм, диаметр дюбелей – 6 мм.
• Металлические гильзы – для защиты кабеля при проходе через стены. Диаметр подбирается по сечению провода.

Трехконтактный выключатель – ключевой элемент. При выборе обращайте внимание на:

• Тип механизма – клавишный (стандартный) или сенсорный. Последние требуют питания 220 В и сложнее в подключении.
• Номинальный ток – 10 А для бытовых нужд, 16 А – если выключатель управляет мощными светильниками (например, галогенными).
• Способ крепления – винтовые или пружинные зажимы. Пружинные (Legrand Valena) быстрее монтируются, но винтовые надежнее при частых нагрузках.
• Материал контактов – латунь или медь с серебряным покрытием. Последние долговечнее и устойчивее к окислению.
• Степень защиты – IP20 для сухих помещений, IP44 – для ванных комнат или улицы.

Расходные материалы часто недооценивают, но их отсутствие тормозит работу:

• Наконечники НШВИ – для опрессовки многожильных проводов перед подключением к винтовым клеммам. Размер подбирается по сечению жилы (например, НШВИ 1,5–8 для 1,5 мм²).
• Маркеры для проводов – самоклеящиеся бирки (Brady B-4991) упрощают идентификацию жил при сложных схемах.
• Смазка для контактов – токопроводящая паста (Kontakt 60) предотвращает окисление и улучшает соединение.
• Защитные перчатки – диэлектрические (класс защиты 1000 В) или нитриловые для работы с острыми предметами.

При работе с алюминиевой проводкой (в старых домах) дополнительно потребуются:

• Кварцевазелиновая паста – для обработки жил перед соединением, предотвращает окисление.
• Специальные клеммники – например, Wago 2273 с пастой, рассчитанные на алюминий.
• Гильзы ГАО – для опрессовки алюминиевых проводов. Инструмент – пресс-клещи (КВТ ПК-16).

Перед началом работ проверьте комплектность выключателя. В коробке должны быть:

• Механизм выключателя с клеммами.
• Рамка и клавиши (если не встроены).
• Инструкция с электрической схемой.
• Крепежные винты и дюбели.

Отсутствие хотя бы одного инструмента или материала может привести к некачественному монтажу или аварийной ситуации. Например, работа без индикаторной отвертки чревата поражением током, а использование неподходящих клемм – перегревом контактов. Подготовьте все заранее, чтобы избежать прерываний.

Проверка электрической цепи перед началом работ

Перед подключением трехконтактного выключателя отключите питание на автоматическом выключателе, соответствующем линии освещения. Используйте мультиметр в режиме измерения переменного напряжения (ACV) с диапазоном не менее 250 В для проверки отсутствия напряжения на проводах. Приложите щупы к фазному и нулевому проводам, а затем к фазному и заземляющему – показания должны быть равны нулю. Если напряжение присутствует, повторно проверьте правильность отключения автомата или наличие перемычек в распределительной коробке.

Прозвоните цепь на целостность с помощью режима прозвонки мультиметра. Отсоедините все провода в распределительной коробке и на выключателе, затем поочередно проверьте каждый проводник на обрыв. Особое внимание уделите проводу заземления (желто-зеленый) – его сопротивление не должно превышать 0,5 Ом. Если прибор показывает разрыв, замените поврежденный участок кабеля или устраните плохой контакт в клеммнике.

Проверьте правильность маркировки проводов индикаторной отверткой или тестером напряжения. Фазный провод (обычно коричневый, черный или серый) должен вызывать свечение индикатора при касании, нулевой (синий) и заземляющий (желто-зеленый) – нет. Зафиксируйте результаты проверки на схеме подключения, чтобы избежать ошибок при монтаже. При обнаружении несоответствия цветовой маркировки стандарту ГОСТ Р 50462-2009 уточните назначение проводов по проектной документации или с помощью профессионального электрика.

Снятие старого выключателя и подготовка проводов

Отключите питание на автомате, защищающем цепь освещения – проверьте отсутствие напряжения индикаторной отвёрткой на всех контактах. Демонтируйте клавиши и декоративную рамку, открутите крепёжные винты, удерживающие механизм в подрозетнике. Аккуратно извлеките выключатель, не тяните за провода – придерживайте их пальцами или плоскогубцами. Зафиксируйте маркировку проводов: фаза (обычно коричневый, чёрный или белый) – на общем контакте, два остальных – на отходящих к светильникам. Если маркировка стёрта, прозвоните цепь мультиметром в режиме прозвонки (200 Ом), определив общий провод по непрерывности с одним из отходящих при нажатой клавише.

Осмотрите провода: очистите изоляцию на 8–10 мм, если она оплавилась или окислилась – срежьте повреждённый участок и зачистите заново стриппером. Скрутите многожильные провода в монолитный пучок, чтобы избежать распушения при зажиме в клеммах. Проверьте состояние подрозетника: при наличии трещин или шатающегося крепежа замените его на новый с диаметром 68 мм. Убедитесь, что длина проводов позволяет свободно разместить механизм – при необходимости нарастите их опрессовкой гильзами ГМЛ или клеммами WAGO 221 серии.

Определение фазы, нуля и заземления в трехжильном кабеле

Для идентификации жил используйте мультиметр в режиме измерения переменного напряжения (ACV, 500–750 В). Подключите щупы к двум проводам: между фазой и нулем прибор покажет ~220 В, между фазой и заземлением – аналогичное значение, но с меньшей стабильностью из-за сопротивления контура. Нулевой и заземляющий проводники между собой напряжения не дадут (0 В). Альтернативный метод – индикаторная отвертка: фаза вызовет свечение неоновой лампы при касании, ноль и земля – нет. Проверку проводите при включенном автомате, но отключенной нагрузке.

Цветовая маркировка по ГОСТ Р 50462-2009 упрощает задачу: фаза – коричневый, черный или серый; ноль – синий; заземление – желто-зеленый. Однако доверяйте цветам только после проверки прибором, особенно в старых проводках или при ремонте, где маркировка может не соответствовать стандарту. При отсутствии мультиметра используйте контрольную лампу (патрон с лампочкой и проводами): подключение между фазой и нулем зажжет лампу, между фазой и землей – даст тусклое свечение из-за сопротивления заземляющего контура.

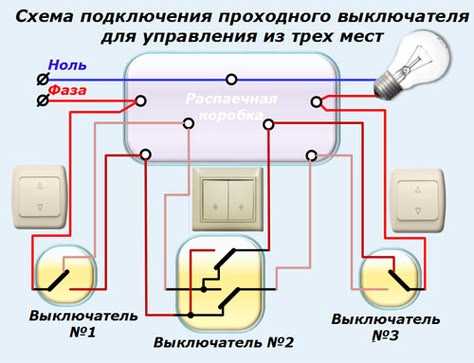

Подключение проводов к клеммам трехконтактного выключателя

Трехконтактный выключатель имеет три клеммы: общую (COM), и две управляющие (L1, L2). Общая клемма всегда подключается к фазному проводу (коричневый или красный), идущему от распределительной коробки. Ошибка в определении фазы приведет к некорректной работе или короткому замыканию. Перед подключением проверьте напряжение индикаторной отверткой – фаза должна светиться, ноль и заземление – нет.

Клеммы L1 и L2 соединяются с проводами, ведущими к осветительным приборам или другим нагрузкам. Если выключатель управляет двумя независимыми группами светильников (например, люстрой с двумя режимами), каждый провод от группы подключается к своей клемме. Для одноклавишного режима работы оба провода можно объединить и подключить к одной из клемм, но это снижает функциональность устройства.

• Зачистите концы проводов на 8–10 мм, используя стриппер или нож. Изоляция должна быть снята ровно, без повреждения жил.
• Вставьте провода в клеммы до упора. Винтовые зажимы затягивайте с усилием 1,2–1,5 Н·м, пружинные – просто вставляйте до щелчка.
• Проверьте надежность фиксации, потянув за каждый провод. Если провод выдергивается, подтяните зажим или переподключите.
• Избегайте скруток внутри механизма выключателя – это нарушает ПУЭ и снижает безопасность.

После подключения установите механизм в подрозетник, зафиксируйте его распорными лапками или винтами. Подайте напряжение и протестируйте работу выключателя в обоих положениях. Если одна из групп не включается, проверьте правильность подключения клемм L1/L2 и целостность проводов. При искрении или нагреве клемм отключите питание и перепроверьте соединения.

Фиксация выключателя в монтажной коробке

Перед фиксацией убедитесь, что провода аккуратно уложены в коробку, не перегибаются и не касаются металлических частей. Оставьте запас длины 10–12 см для удобства подключения и возможного ремонта. Если коробка пластиковая, проверьте целостность крепежных лапок – они должны свободно двигаться, но не болтаться.

Для фиксации используйте штатные распорные лапки или винты, в зависимости от конструкции выключателя. В таблице ниже приведены типичные способы крепления и их особенности:

При затяжке распорных лапок избегайте чрезмерного усилия – пластиковые коробки могут треснуть. Оптимальный момент затяжки: лапки упираются в стенки коробки, но не деформируют их. Для металлических коробок допустимо более сильное затягивание, но без срыва резьбы.

После фиксации проверьте выключатель на устойчивость: потяните за рамку в разные стороны. Если он смещается, подтяните крепеж или замените коробку на более подходящую. Убедитесь, что лицевая панель плотно прилегает к стене без зазоров – это предотвратит попадание пыли и влаги.

Для выключателей с подсветкой или сенсорным управлением дополнительно зафиксируйте провода внутри коробки пластиковыми хомутами или изолентой. Это исключит случайное повреждение контактов при эксплуатации. Если коробка глубокая (более 45 мм), используйте специальные удлинители для выключателей, чтобы лицевая панель не проваливалась.

В случае неровных стен или гипсокартонных перегородок применяйте подкладки из пластика или металла толщиной 1–2 мм. Они компенсируют зазоры и предотвратят перекос рамки. Для гипсокартона используйте коробки с дополнительными лапками-фиксаторами, которые прижимаются к обратной стороне листа.

Завершив фиксацию, отключите питание на щитке и проверьте отсутствие напряжения на контактах индикаторной отверткой. Только после этого установите клавиши или сенсорную панель. Если выключатель не работает, повторно проверьте затяжку винтов и правильность подключения проводов – часто проблема кроется в слабом контакте.

Тестирование работы выключателя после подключения

Перед подачей напряжения убедитесь, что все провода зафиксированы в клеммах без оголенных участков. Проверьте соответствие цветовой маркировки: фаза (обычно коричневый или красный) должна идти на общий контакт, а два других провода – на оставшиеся клеммы. Используйте мультиметр в режиме прозвонки для контроля отсутствия короткого замыкания между контактами.

Включите автомат в распределительном щитке и проверьте наличие напряжения на входе выключателя индикаторной отверткой. Если индикатор не горит, отключите питание и перепроверьте подключение фазы. При корректном подключении напряжение должно присутствовать только на общем контакте при выключенном положении.

Нажмите клавишу выключателя и замерьте напряжение на выходных контактах. В одном из положений на одном из контактов должно появиться напряжение, а на втором – исчезнуть. Повторите тест для всех трех положений клавиши. Если напряжение не переключается или пропадает на обоих выходах, разберите механизм и проверьте целостность контактных групп.

Подключите нагрузку (например, лампу) к выходным проводам и протестируйте переключение. Лампа должна загораться только при одном из положений клавиши и гаснуть при другом. Если свет мигает или не включается, проверьте надежность соединений в распределительной коробке и целостность проводки до светильника.

Обратите внимание на плавность хода клавиши. Рывки или заедания указывают на дефект механизма или неправильную установку. Снимите клавишу и осмотрите возвратную пружину – она должна быть целой и правильно закрепленной. При необходимости смажьте подвижные части силиконовой смазкой.

После успешного тестирования закрепите выключатель в подрозетнике, установите декоративную рамку и клавишу. Еще раз проверьте работу в сборе. Если при включении слышен треск или запах гари, немедленно отключите питание и демонтируйте устройство – это признак перегрева контактов или короткого замыкания.

Для долговременной работы выключателя рекомендуется раз в полгода проверять затяжку клемм и очищать контакты от окислов спиртом. Избегайте перегрузки – трехконтактные выключатели рассчитаны на ток до 10 А (2,2 кВт). При превышении нагрузки замените устройство на модель с большим номиналом или разделите цепь.

Типичные ошибки и способы их устранения

Одна из самых распространенных ошибок – неправильное подключение фазного провода. Вместо того чтобы подать фазу на общий контакт выключателя (обычно маркированный буквой L или цифрой 1), ее ошибочно подводят к одному из выходных контактов. Это приводит к тому, что выключатель не размыкает цепь, а светильник остается под напряжением даже в выключенном состоянии. Проверьте схему: фаза должна идти строго на общий контакт, а с двух других контактов – на светильники.

Отсутствие проверки напряжения перед началом работ – грубая ошибка, которая может привести к короткому замыканию или поражению током. Используйте индикаторную отвертку или мультиметр для подтверждения отсутствия напряжения на проводах. Особое внимание уделите проводам в распределительной коробке: даже если выключатель отключен, фаза может оставаться на других участках цепи.

• Неправильная маркировка проводов. Если провода не промаркированы (например, с помощью изоленты или термоусадочных трубок), легко перепутать их при подключении. Особенно критично это для нулевого и заземляющего проводов: подключение нуля вместо заземления на металлический корпус светильника создает опасность поражения током.
• Использование проводов недостаточного сечения. Для осветительных цепей обычно достаточно 1,5 мм², но если выключатель управляет мощными светильниками (например, галогенными лампами на 300 Вт и более), сечение должно быть увеличено до 2,5 мм². Игнорирование этого требования приводит к перегреву проводов и оплавлению изоляции.

Ошибка при монтаже распределительной коробки – скрутки проводов без пайки или обжима гильзами. Со временем такие соединения окисляются, контакт ухудшается, что вызывает нагрев и искрение. Используйте клеммники WAGO или гильзы с опрессовкой для надежного соединения. Если применяете скрутки, обязательно пропаивайте их и изолируйте термоусадочной трубкой.

Подключение выключателя без учета полярности при использовании светодиодных или люминесцентных ламп может вызвать мерцание или неполное отключение. В таких случаях фаза должна размыкаться выключателем, а ноль идти напрямую к светильнику. Если лампы продолжают светиться в выключенном состоянии, проверьте наличие паразитных токов через заземление или емкостные утечки в проводах.

Игнорирование требований к высоте установки выключателя. По ПУЭ, выключатели монтируются на высоте 0,8–1,7 м от пола. Установка ниже (например, на уровне 0,5 м) может быть неудобной для пользователей и не соответствовать нормам безопасности. Если выключатель планируется в ванной или другом влажном помещении, используйте модель с защитой не ниже IP44 и устанавливайте его не ближе 0,6 м от источников воды.

После завершения монтажа обязательно проверьте работу выключателя под нагрузкой. Подключите светильники и убедитесь, что оба режима (например, включение одной или двух групп ламп) работают корректно. Если выключатель «щелкает», но свет не загорается, проверьте целостность цепи мультиметром: возможно, обрыв провода или неисправность контактов в патроне светильника.
