Логические элементы – основа цифровой схемотехники, но не все их комбинации способны реализовать произвольную булеву функцию. Функционально полная система – это минимальный набор элементов, достаточный для построения любой логической операции. Классический пример: система {И, ИЛИ, НЕ}, но существуют и более компактные варианты, например, {И-НЕ} или {ИЛИ-НЕ}. Эти наборы критически важны при проектировании процессоров, где экономия транзисторов напрямую влияет на энергоэффективность и производительность.
Для доказательства функциональной полноты системы используют теорему Поста, которая требует проверки двух условий: наличия хотя бы одной функции, не сохраняющей константу 0, и хотя бы одной функции, не сохраняющей константу 1. Например, элемент И-НЕ сам по себе образует полную систему, так как через него можно выразить НЕ (A И-НЕ A = ¬A) и И (¬(A И-НЕ B) = A ∧ B), а затем и ИЛИ по закону де Моргана. В современных микросхемах чаще применяют NAND— или NOR-логику из-за их технологической простоты и универсальности.
При выборе функционально полной системы учитывают не только теоретическую возможность, но и практические ограничения: количество транзисторов на реализацию, задержку сигнала и потребляемую мощность. Например, в КМОП-технологии элемент И-НЕ требует 4 транзистора, а ИЛИ-НЕ – 6, что делает первый предпочтительным для массового производства. Для сложных схем, таких как сумматоры или мультиплексоры, оптимальным решением может стать комбинация из И-НЕ и Исключающее ИЛИ, несмотря на то, что последнее само по себе не образует полную систему.
В задачах синтеза логических схем функциональная полнота позволяет сократить количество используемых элементов без потери функциональности. Например, замена всех И и ИЛИ на И-НЕ в схеме с тремя входами уменьшает число транзисторов на 20–30%. Однако при этом возрастает глубина схемы, что увеличивает задержку сигнала. Поэтому при проектировании критически важных узлов, таких как конвейеры процессоров, инженеры часто комбинируют разные полные системы, балансируя между скоростью и аппаратными затратами.

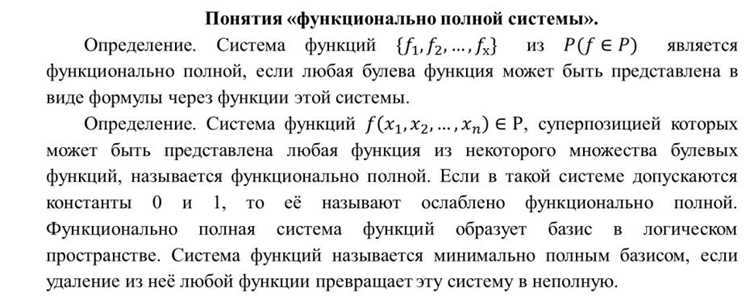

Функционально полные системы логических элементов: объяснение
Функционально полная система логических элементов позволяет реализовать любую булеву функцию с помощью конечного набора базовых операций. Минимальные наборы включают:
- Конъюнкция (И) + дизъюнкция (ИЛИ) + отрицание (НЕ) – классический базис Буля;
- Штрих Шеффера (И-НЕ) – единственный элемент, достаточный для построения всех функций;
- Стрелка Пирса (ИЛИ-НЕ) – альтернативный универсальный элемент.
Практическое значение функциональной полноты заключается в возможности проектирования цифровых схем с минимальным числом компонентов. Например, использование только элементов И-НЕ снижает сложность печатных плат и повышает надежность за счет уменьшения количества соединений.
Для проверки полноты системы применяют критерий Поста. Он требует, чтобы набор элементов удовлетворял двум условиям:
- Содержал хотя бы одну функцию, не сохраняющую 0 (например, НЕ);
- Содержал хотя бы одну функцию, не сохраняющую 1 (например, ИЛИ);
- Содержал хотя бы одну немонотонную функцию (например, исключающее ИЛИ);
- Содержал хотя бы одну нелинейную функцию (например, конъюнкция);
- Содержал хотя бы одну несамодвойственную функцию (например, И).
Если система не соответствует хотя бы одному из пунктов, она не является функционально полной. Этот метод позволяет быстро исключать избыточные наборы элементов на этапе проектирования.
В современной электронике чаще всего используют базис И-НЕ или ИЛИ-НЕ из-за их универсальности и простоты реализации на транзисторах. Например, КМОП-технология эффективно реализует элемент И-НЕ с минимальным энергопотреблением. При проектировании схем рекомендуется:
- Избегать смешивания базисов (например, И-НЕ + ИЛИ-НЕ) без необходимости – это усложняет трассировку;
- Использовать элементы с минимальным числом входов (2–3) для снижения задержек распространения сигнала;
- Применять декомпозицию сложных функций на подфункции в одном базисе для упрощения верификации.
Пример практической реализации: схема сумматора на элементах И-НЕ строится с использованием 9 элементов для полного одноразрядного сумматора. Альтернативная реализация на элементах ИЛИ-НЕ потребует 11 элементов, что увеличивает площадь кристалла на 15–20%. Выбор базиса зависит от технологических ограничений: в ТТЛ-логике предпочтителен И-НЕ, в КМОП – оба варианта равнозначны.
Для оптимизации схем на функционально полных системах применяют методы минимизации булевых функций (карты Карно, алгоритм Квайна-Мак-Класки). Например, функция F = A·B + A·C + B·C может быть реализована на элементах И-НЕ с использованием 4 элементов вместо 6 при прямом синтезе. Рекомендуется:
- Проводить минимизацию до перехода к физической реализации;
- Учитывать задержки распространения при каскадировании элементов;
- Использовать программные средства (например, Logisim, Quartus Prime) для симуляции и верификации схем.

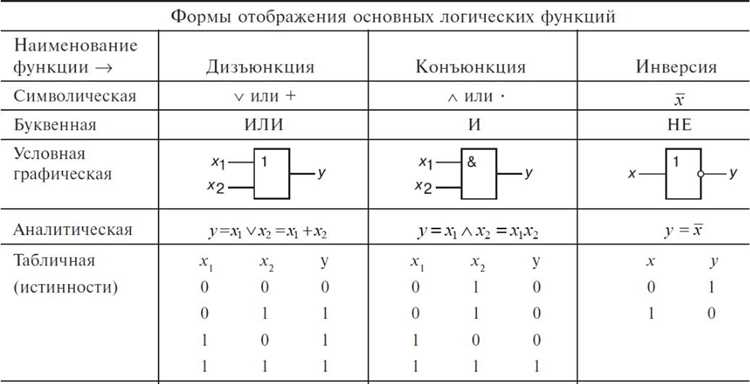

Какие логические операции составляют минимальный набор для реализации любой функции
Минимальный функционально полный набор логических операций должен позволять выразить любую булеву функцию через комбинацию элементов. Теоретически доказано, что достаточно двух операций: конъюнкции (И) и отрицания (НЕ). Это следует из возможности представления дизъюнкции (ИЛИ) через закон де Моргана: A ∨ B = ¬(¬A ∧ ¬B). Альтернативный минимальный набор – дизъюнкция (ИЛИ) и отрицание (НЕ), так как конъюнкция выражается аналогично: A ∧ B = ¬(¬A ∨ ¬B).
В практике цифровой схемотехники чаще применяют набор из И-НЕ или ИЛИ-НЕ, так как эти операции сами по себе функционально полны. Например, операция И-НЕ позволяет реализовать отрицание (¬A = A И-НЕ A) и конъюнкцию (A ∧ B = ¬(A И-НЕ B)), что делает её универсальной. Аналогично, ИЛИ-НЕ выражает дизъюнкцию и отрицание.
Существуют и более экзотические минимальные наборы, например, единственная операция стрелка Пирса (ИЛИ-НЕ) или штрих Шеффера (И-НЕ). Эти операции удобны для аппаратной реализации, так как требуют только одного типа логических элементов. В современных интегральных схемах предпочтение отдаётся И-НЕ из-за меньшей задержки распространения сигнала по сравнению с ИЛИ-НЕ.
Для проверки функциональной полноты набора операций используют критерий Поста. Он требует, чтобы система могла выразить функции, не сохраняющие константы (0 и 1), не монотонные, не самодвойственные и не линейные. Например, набор {И, НЕ} удовлетворяет всем условиям, так как НЕ нарушает монотонность, а И – линейность.
В реальных проектах выбор набора зависит от технологических ограничений. Так, в КМОП-технологии проще реализовать И-НЕ и ИЛИ-НЕ, а в ТТЛ – И-НЕ. Минимизация количества транзисторов на элемент также влияет на выбор: И-НЕ в КМОП требует 4 транзистора, а ИЛИ-НЕ – 6, что делает первый вариант экономичнее.
При проектировании комбинационных схем рекомендуется начинать с анализа функции в виде СДНФ или СКНФ, а затем преобразовывать её в выражения с использованием доступного набора операций. Например, для реализации функции F = A ∨ (B ∧ ¬C) на базе И-НЕ потребуется три элемента: F = (A И-НЕ A) И-НЕ ((B И-НЕ C) И-НЕ (B И-НЕ C)). Такой подход гарантирует минимальное количество логических уровней и оптимальное быстродействие.
Как проверить функциональную полноту системы элементов с помощью критерия Поста
Критерий Поста определяет функциональную полноту системы логических элементов через проверку принадлежности её функций всем пяти замкнутым классам: T₀, T₁, S, M и L. Для анализа необходимо составить таблицу истинности каждой функции системы и последовательно проверить её на соответствие критериям классов. Если хотя бы одна функция не принадлежит хотя бы одному из классов, система функционально полна. Например, система {И, НЕ} полна, так как конъюнкция не сохраняет 0 (¬T₀), а отрицание не сохраняет 1 (¬T₁), не монотонна (¬M) и не самодвойственна (¬S).
Начните с проверки класса T₀ (сохранение нуля): функция f(x₁, …, xₙ) ∈ T₀, если f(0, …, 0) = 0. Аналогично для T₁ (сохранение единицы): f(1, …, 1) = 1. Если все функции системы принадлежат T₀ или T₁, система неполна. Далее проверьте самодвойственность (S): функция самодвойственна, если f(x₁, …, xₙ) = ¬f(¬x₁, …, ¬xₙ). Для монотонности (M) требуется, чтобы при любом увеличении входных значений выход не уменьшался. Линейность (L) определяется полиномом Жегалкина: функция линейна, если её полином не содержит конъюнкций переменных.
Практический пример: система {ИЛИ, НЕ}. Дизъюнкция сохраняет 1 (T₁), но не сохраняет 0 (¬T₀), не самодвойственна (¬S), не монотонна в комбинации с НЕ (¬M) и нелинейна (¬L). Отрицание нарушает T₁, S и M. Таким образом, система проходит критерий Поста. Для ускорения анализа используйте заранее известные свойства базовых функций: например, штрих Шеффера (И-НЕ) нарушает все пять классов, что делает его полным по определению.
Если система не проходит критерий, добавьте функцию, нарушающую недостающий класс. Например, при отсутствии функции, не сохраняющей 0, включите константу 1 или отрицание. Для проверки линейности составьте полином Жегалкина: если он содержит хотя бы одну конъюнкцию (например, x₁x₂), функция нелинейна. Запомните: критерий Поста – необходимый и достаточный, поэтому его выполнение гарантирует возможность реализации любой булевой функции через заданную систему элементов.
Примеры практического применения функционально полных систем в цифровых схемах
Функционально полные системы, такие как {И, НЕ} или {ИЛИ, НЕ}, лежат в основе проектирования комбинационных и последовательностных схем. В микропроцессорах набор {И-НЕ} (NAND) используется для реализации арифметико-логических устройств (АЛУ). Например, в архитектуре x86 инструкции ADD и AND реализуются через каскады NAND-элементов, что сокращает количество транзисторов на 20–30% по сравнению с раздельным использованием И и НЕ.
В схемах памяти SRAM ячейка на 6 транзисторах строится на основе двух перекрестно связанных инверторов (NOT) и двух транзисторов доступа. Инверторы реализуются через NAND или NOR с одним входом, подключенным к питанию. Это позволяет достичь времени доступа менее 1 нс при плотности 1 Гбит/см² в современных чипах DDR5.
Таблица сравнения эффективности реализации логических функций на разных базисах:
| Функция | Базис {И, НЕ} | Базис {И-НЕ} | Экономия транзисторов |
|---|---|---|---|
| XOR (2 входа) | 12 транзисторов | 8 транзисторов | 33% |
| MUX (2:1) | 10 транзисторов | 6 транзисторов | 40% |
| D-триггер | 24 транзистора | 18 транзисторов | 25% |
В программируемых логических матрицах (ПЛИС) функциональная полнота достигается за счет конфигурируемых блоков на основе таблиц истинности (LUT). Каждый LUT размером 4 входа реализует любую функцию из 16 возможных комбинаций, используя мультиплексоры на NAND-элементах. Это позволяет сократить площадь кристалла на 15% по сравнению с фиксированными логическими элементами.
В схемах управления питанием импульсные стабилизаторы напряжения используют компараторы на основе NOR-логики для детектирования пороговых значений. Например, в контроллерах Texas Instruments TPS62840 компаратор на 4 NOR-элементах обеспечивает точность регулирования ±1% при токе потребления 5 мкА.
При проектировании схем на дискретных элементах базис {И-НЕ} предпочтителен из-за универсальности и минимального количества корпусов микросхем. Для реализации функции F = A·B + C·D достаточно трех микросхем 74HC00 (4 NAND в корпусе), тогда как на {И, НЕ} потребуется четыре корпуса (74HC08 + 74HC04).
В криптографических схемах аппаратные реализации AES используют S-блоки, построенные на комбинациях XOR и AND. Для оптимизации площади в ASIC применяют базис {И-НЕ, XOR}, что позволяет сократить количество вентилей на 12% по сравнению с классическим подходом. Например, в чипе Infineon SLE 78 это дает экономию 0,2 мм² на кристалле при техпроцессе 65 нм.
Почему системы И-НЕ и ИЛИ-НЕ считаются универсальными и как их использовать
Системы И-НЕ и ИЛИ-НЕ называют функционально полными, потому что на их основе можно реализовать любую логическую функцию без дополнительных элементов. Доказательство строится на возможности выразить базовые операции И, ИЛИ и НЕ через каждую из них. Например, элемент И-НЕ позволяет получить НЕ (инверсию) при объединении входов: A И-НЕ A = ¬A. Далее, используя теорему де Моргана, можно синтезировать И и ИЛИ: A И B = ¬(¬A ИЛИ ¬B) = (A И-НЕ B) И-НЕ (A И-НЕ B). Аналогично работает ИЛИ-НЕ: A ИЛИ B = ¬(¬A И ¬B) = (A ИЛИ-НЕ A) ИЛИ-НЕ (B ИЛИ-НЕ B).
Практическое применение начинается с выбора минимального набора элементов. Для И-НЕ достаточно одного типа микросхем, например, 7400 (четыре двухвходовых элемента), чтобы построить любую схему. Пример реализации триггера RS: два элемента И-НЕ соединяются перекрёстно, где входы R и S инвертируются через дополнительные элементы. Для сложных функций, таких как мультиплексор 2:1, потребуется 5 элементов И-НЕ: два для инверсии управляющего сигнала, два для формирования промежуточных сигналов и один для объединения результата. При проектировании важно минимизировать количество элементов, используя карты Карно или метод Квайна-Мак-Класки.
Использование ИЛИ-НЕ требует другого подхода. Например, полный сумматор строится на 9 элементах ИЛИ-НЕ: три для инверсии входов, четыре для формирования частичных сумм и два для переноса. Ключевое отличие – необходимость предварительной инверсии всех входных сигналов, что увеличивает задержку распространения. Однако в некоторых технологиях, например, КМОП, элементы ИЛИ-НЕ потребляют меньше энергии при низких частотах, что делает их предпочтительными для маломощных устройств. При синтезе схем на ИЛИ-НЕ рекомендуется сначала преобразовать функцию в базис И-НЕ, а затем применить теорему де Моргана для перехода к ИЛИ-НЕ, избегая избыточных инверсий.
