Катушка индуктивности на принципиальных схемах обозначается символом, состоящим из нескольких витков провода. Стандарт ГОСТ 2.723-68 (ЕСКД) определяет базовое графическое обозначение: прямая линия с тремя полукруглыми изгибами, расположенными на равном расстоянии. Для катушек с ферромагнитным сердечником добавляется сплошная или пунктирная линия параллельно виткам, обозначающая материал сердечника (Fe для железа, Ferrite для феррита).
В зарубежных схемах (IEC 60617, ANSI Y32.2) используется аналогичное обозначение, но с четырьмя витками вместо трёх. Для катушек с отводами применяются дополнительные линии, отходящие от основного символа под углом 45°. При проектировании важно учитывать, что количество витков на схеме не отражает реальное число витков – оно указывается только в спецификации или рядом с обозначением (например, L1 100 мкГн).
Для дифференциации типов катушек используются специальные знаки: стрелка – для подстроечных катушек, две параллельные линии – для катушек с немагнитным сердечником. В импульсных схемах часто применяют обозначение с указанием индуктивности и допуска (L2 47 мкГн ±10%). При маркировке на плате рекомендуется добавлять позиционное обозначение (L1, L2) и номинал в микрогенри или миллигенри.
Ошибки в обозначении могут привести к неверной трактовке схемы. Например, отсутствие сердечника на символе катушки с ферритом искажает расчёт паразитных параметров. Для высокочастотных цепей указывают дополнительные характеристики: добротность (Q), собственную ёмкость (C0) или рабочую частоту. В цифровых схемах с импульсными источниками питания рядом с катушкой часто проставляют максимальный ток (Imax 1 А).
Какие символы используются для обозначения катушек индуктивности в схемах
На электрических схемах катушки индуктивности обозначаются несколькими стандартными символами, различающимися по ГОСТ и международным стандартам. Основной символ – зигзагообразная линия, состоящая из 3–5 полуокружностей, напоминающих пружину. В отечественной документации (ГОСТ 2.723-68) этот символ применяется для обозначения катушек без сердечника. Для катушек с ферромагнитным сердечником добавляется сплошная линия параллельно зигзагу, а для магнитодиэлектрического – пунктирная.
В зарубежных стандартах (IEC 60617, ANSI Y32.2) используются аналогичные, но не идентичные обозначения. Например, в IEC символ катушки без сердечника изображается как непрерывная волнистая линия, а сердечник обозначается дополнительной линией с указанием материала:
- Ферромагнитный – сплошная линия;
- Ферритовый – двойная пунктирная;
- Воздушный – отсутствие дополнительных линий.
Отличия в деталях (количество витков, форма зигзага) могут указывать на особенности конструкции, например, многослойные или экранированные катушки.
При выборе символа важно учитывать не только стандарт, но и контекст схемы. В аналоговых устройствах чаще используют ГОСТ, в цифровых – международные обозначения. Для точности рекомендуется указывать номинал индуктивности (в генри, миллигенри или микрогенри) рядом с символом, а при необходимости – допуск и рабочую частоту. В сложных схемах с несколькими катушками целесообразно нумеровать их (L1, L2 и т. д.) для упрощения идентификации.
Как отличить катушку с ферромагнитным сердечником от воздушной на чертеже
На электрических схемах катушки индуктивности обозначаются латинской буквой L, но ключевое различие между воздушными и ферромагнитными вариантами кроется в дополнительных графических элементах. Воздушная катушка изображается как спираль без дополнительных линий или символов внутри или рядом с витками. Стандарт ГОСТ 2.723-68 и международный IEC 60617 предусматривают именно такой минималистичный подход: несколько витков (обычно 3–5) без сердечника.
Ферромагнитный сердечник на чертеже обозначается одной или несколькими параллельными линиями, пересекающими спираль катушки. Эти линии могут быть:
- сплошными – для замкнутых сердечников (например, тороидальных или Ш-образных);
- прерывистыми – для разомкнутых или регулируемых сердечников;
- с дополнительными стрелками – если сердечник подвижен (например, в вариометрах).
В отечественной документации часто используется две параллельные линии, а в зарубежных стандартах – одна утолщённая.
Для катушек с ферритовыми или порошковыми сердечниками иногда добавляют буквенные обозначения рядом с графическим символом. Например, L1 (Fe) или L2 (ferrite). Это не регламентировано строго, но встречается в схемах импульсных источников питания и высокочастотных устройств, где материал сердечника критичен.
Особое внимание стоит уделить катушкам с подстроечными сердечниками. На чертеже они обозначаются спиралью, пересечённой линией с перпендикулярной стрелкой на конце. Такая стрелка указывает на возможность регулировки индуктивности. В отличие от воздушных катушек, где подстройка невозможна без изменения числа витков, ферромагнитные позволяют менять параметры механически.
В сложных схемах, где важна магнитная связь между катушками (например, в трансформаторах), ферромагнитный сердечник изображается общей линией, объединяющей несколько спиралей. Воздушные катушки в таких случаях рисуются отдельно, без связующих элементов. Это правило помогает быстро определить наличие или отсутствие магнитопровода даже в многоэлементных цепях.
Ошибки в интерпретации возникают при использовании нестандартных обозначений. Например, некоторые зарубежные производители изображают ферромагнитный сердечник пунктирным прямоугольником вокруг спирали. В таких случаях следует сверяться с легендой схемы или технической документацией. Если обозначение отсутствует, но катушка имеет высокую индуктивность (единицы мГн и выше), вероятнее всего, используется сердечник.
Для проверки правильности чтения схемы сравните обозначение с реальным компонентом. Воздушные катушки обычно имеют меньшие габариты при одинаковой индуктивности, а ферромагнитные – массивнее из-за сердечника. В высокочастотных цепях воздушные катушки предпочтительнее из-за отсутствия потерь на гистерезис, что также может быть косвенным признаком при анализе схемы.

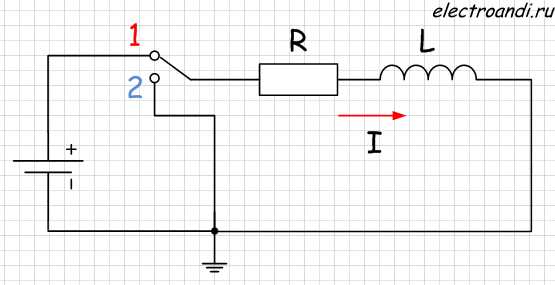

Где и как указывать номинал индуктивности рядом с условным обозначением
Номинал индуктивности на электрических схемах размещают непосредственно рядом с условным графическим обозначением (УГО) катушки. Стандарт ГОСТ 2.723-68 предписывает указывать значение в микрогенри (мкГн), миллигенри (мГн) или генри (Гн) без пробела между числом и единицей измерения. Например: 10мкГн, 470мГн, 1Гн. Для дробных значений используют десятичную запятую: 2,2мкГн.
Расположение номинала зависит от ориентации УГО. Если катушка изображена горизонтально, значение пишут сверху или снизу символа, выравнивая по центру. Для вертикального расположения – справа или слева, параллельно линиям обмотки. Расстояние от УГО до текста должно составлять 0,5–1 мм, чтобы избежать наложения на соседние элементы. В сложных схемах допускается вынос номинала на свободное поле с указанием ссылки (например, L1 10мкГн).
При использовании буквенно-цифровых обозначений (например, L1) номинал дублируют в перечне элементов или спецификации. В таблице ниже приведены примеры корректного и некорректного оформления:
| Корректно | Некорректно | Причина ошибки |
|---|---|---|
L2 4,7мкГн |
L2 4.7 мкГн |
Использование точки вместо запятой, пробел перед единицей |
L3 100мГн |
L3 100 mH |
Латиница вместо кириллицы |
L4 1Гн |
L4 1H |
Несоответствие ГОСТ (русские единицы) |
Для катушек с переменной индуктивностью (например, подстроечных) номинал указывают в виде диапазона: 10–50мкГн или с обозначением регулировки: L5 22мкГн (подстр.). Если индуктивность зависит от частоты, рядом приводят график или таблицу значений. В импортных схемах встречаются обозначения по стандарту IEC (например, 10uH), но в российской документации их заменяют на ГОСТовские аналоги.
В схемах с плотным монтажом допускается сокращение единиц измерения до одной буквы: м (миллигенри), мк (микрогенри), но только если это не вызывает двусмысленности. Например, L6 5м вместо 5мГн – недопустимо, так как может быть спутано с метрами. Для катушек с сердечником рядом с номиналом указывают материал: L7 10мкГн (феррит).
При проектировании в САПР (например, Altium Designer, KiCad) номинал вводят в свойствах компонента. Программы автоматически размещают его рядом с УГО, но проверка соответствия ГОСТ остаётся за разработчиком. В рукописных схемах используют чертёжный шрифт по ГОСТ 2.304-81, высота символов – не менее 2,5 мм для основного текста и 3,5 мм для заголовков.

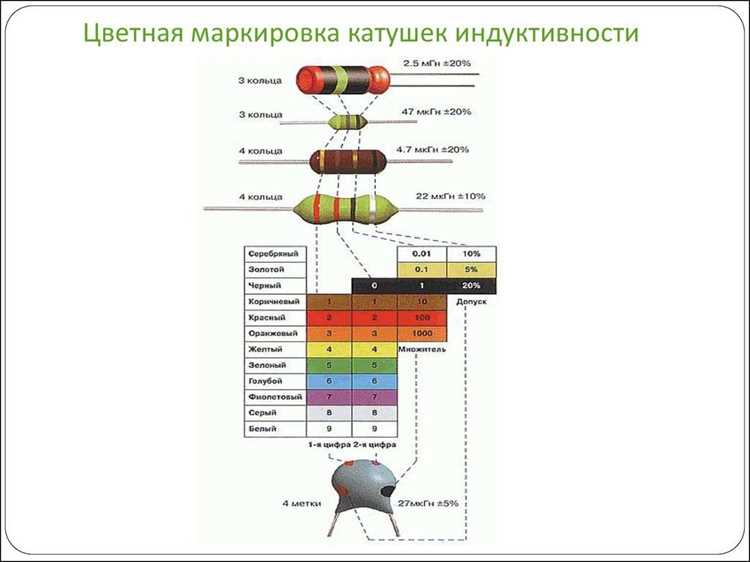

Особенности маркировки катушек в зарубежных и отечественных стандартах
В отечественной документации катушки индуктивности обозначаются по ГОСТ 2.723-68, где используется символ L с порядковым номером (например, L1). Для обозначения сердечников применяются дополнительные знаки: – (воздушный), | (ферромагнитный), || (разомкнутый ферромагнитный). В зарубежных схемах, особенно по стандарту IEC 60617, катушка обозначается аналогично, но с вариациями в графике: сердечник часто показывают сплошной линией без разрывов, а для магнитодиэлектрических материалов добавляют букву M рядом с символом.
Отличия проявляются в маркировке номиналов. В России принято указывать индуктивность в микрогенри (мкГн) или миллигенри (мГн) с точностью до трёх значащих цифр (например, 100 мкГн). Зарубежные производители, следуя IEEE 315, часто используют сокращения: uH (микрогенри), mH (миллигенри), а для высокочастотных катушек – nH (наногенри). Допуски обозначаются латинскими буквами: J (±5%), K (±10%), M (±20%), тогда как в отечественной практике применяют процентные значения или коды по ГОСТ 28883-90.
В схемах США и Японии встречаются специфические обозначения для катушек с подстройкой: символ L дополняется стрелкой или буквой T (от tunable). В отечественных стандартах подстроечные катушки маркируются знаком ↗ рядом с основным символом. Для дросселей с ферритовыми сердечниками в зарубежной документации иногда указывают материал сердечника (например, L1 (3F3)), где 3F3 – код феррита по спецификации Ferroxcube.
Как обозначаются катушки с отводами и переменной индуктивностью
Катушки с отводами на схемах маркируются стандартным символом индуктивности – зигзагообразной линией, от которой отходят дополнительные прямые линии. Количество отводов соответствует числу ответвлений, при этом каждый отвод обозначается точкой или короткой поперечной чертой. Например, катушка с тремя отводами (включая начало и конец обмотки) изображается с двумя промежуточными линиями. Важно: отводы нумеруются последовательно, начиная от начала обмотки, а их положение на схеме должно отражать реальное расположение на физическом компоненте.
Для катушек переменной индуктивности (вариометров) используется тот же базовый символ, но с добавлением стрелки, пересекающей зигзаг под углом 45°. Стрелка указывает на возможность изменения индуктивности и может сопровождаться буквенным обозначением «L» с индексом, например, L1. В зарубежных схемах иногда применяют символ в виде двух зигзагов, соединённых стрелкой, что подчёркивает взаимосвязь двух обмоток (как в ферровариометрах).
При наличии сердечника в катушке с отводами или переменной индуктивностью к символу добавляется вертикальная линия рядом с зигзагом. Для ферритовых сердечников линия сплошная, для воздушных – пунктирная. Если сердечник подвижный (как в подстроечных катушках), стрелка пересекает и зигзаг, и линию сердечника. В ГОСТ 2.723-68 предусмотрены отдельные обозначения для катушек с магнитодиэлектрическими сердечниками – две параллельные линии вместо одной.
В схемах с высокими требованиями к точности указывают номиналы индуктивности для каждого отвода или диапазон регулировки. Например: «L1 (10–50 мкГн)» или «Отвод 2: 30 мкГн». Для переменных катушек обязательно обозначают способ регулировки: механический (стрелка с буквой «М»), электрический (стрелка с буквой «Э») или магнитный (стрелка с буквой «С»). В цифровых схемах рядом с символом часто размещают обозначение управляющего сигнала, например, «Vctrl«.
При проектировании схем с катушками переменной индуктивности учитывайте паразитные параметры: собственную ёмкость обмотки (указывается как Cp рядом с символом) и температурный коэффициент индуктивности (ТКИ). Для минимизации влияния отводов на добротность используйте экранированные катушки – их обозначают окружностью вокруг зигзага. В импульсных устройствах отводы часто маркируют с указанием коэффициента трансформации, например, «n=1:0.5», чтобы упростить расчёт переходных процессов.
Типичные ошибки при изображении катушек на принципиальных схемах
Отсутствие маркировки индуктивности – распространённая ошибка, особенно в схемах с несколькими катушками. ГОСТ 2.723-68 требует указывать номинал в микрогенри (мкГн) или миллигенри (мГн) рядом с символом, например, *L1 10 мкГн*. Пропуск этих данных усложняет проверку расчётов и подбор компонентов. В импульсных источниках питания это критично: неверный номинал приводит к нестабильности или перенапряжениям.
Использование нестандартных обозначений вместо символа по ГОСТ или IEC 60617. Катушка изображается как спираль с 3–4 витками, но часто рисуют зигзаг или произвольную кривую. В высокочастотных схемах это вводит в заблуждение: спираль подразумевает распределённую ёмкость, а зигзаг – нет. Для дросселей с ферритовым сердечником обязателен дополнительный символ – прямая линия рядом со спиралью.
Совмещение символов катушки и резистора в одном элементе. В схемах замещения реальных катушек (с учётом активного сопротивления) используют отдельные символы: спираль для индуктивности и прямоугольник для сопротивления. Объединение их в один символ нарушает принцип наглядности и затрудняет анализ эквивалентной схемы.
Несоответствие масштаба символа остальным элементам. Катушка, нарисованная слишком крупно или мелко, нарушает визуальную гармонию схемы. В САПР (например, KiCad или Altium) стандартный размер символа – 10–15 мм по высоте. Отклонение более чем на 30% затрудняет чтение и увеличивает риск ошибок при компоновке платы.
Пропуск сердечника в обозначении катушек с магнитопроводом. Для ферритовых, альсиферовых или стальных сердечников используют дополнительные линии: сплошную – для замкнутого магнитопровода, пунктирную – для разомкнутого. В импульсных преобразователях это влияет на расчёт индуктивности и потерь. Без указания типа сердечника невозможно корректно подобрать материал (например, феррит 3C90 вместо 3F3).
