Конденсатор высокого напряжения (H.V. – High Voltage) в микроволновой печи – это компонент, отвечающий за накопление и стабилизацию электрической энергии в цепи магнетрона. Его рабочее напряжение обычно составляет 2100–2300 В, а ёмкость варьируется от 0,8 до 1,2 мкФ. Без него магнетрон, генерирующий микроволны, не сможет работать эффективно: конденсатор сглаживает пульсации выпрямленного тока, обеспечивая равномерное питание.
Признаки неисправности конденсатора: микроволновка не греет, слышны щелчки или гул, на корпусе видны вздутия или следы утечки электролита. Для проверки используйте мультиметр в режиме измерения ёмкости или прозвонки на короткое замыкание. Если прибор показывает 0 мкФ или сопротивление близкое к нулю – компонент подлежит замене. При выборе аналога обращайте внимание на номинальное напряжение (не ниже оригинального) и тип диэлектрика (предпочтительно полипропиленовые модели).

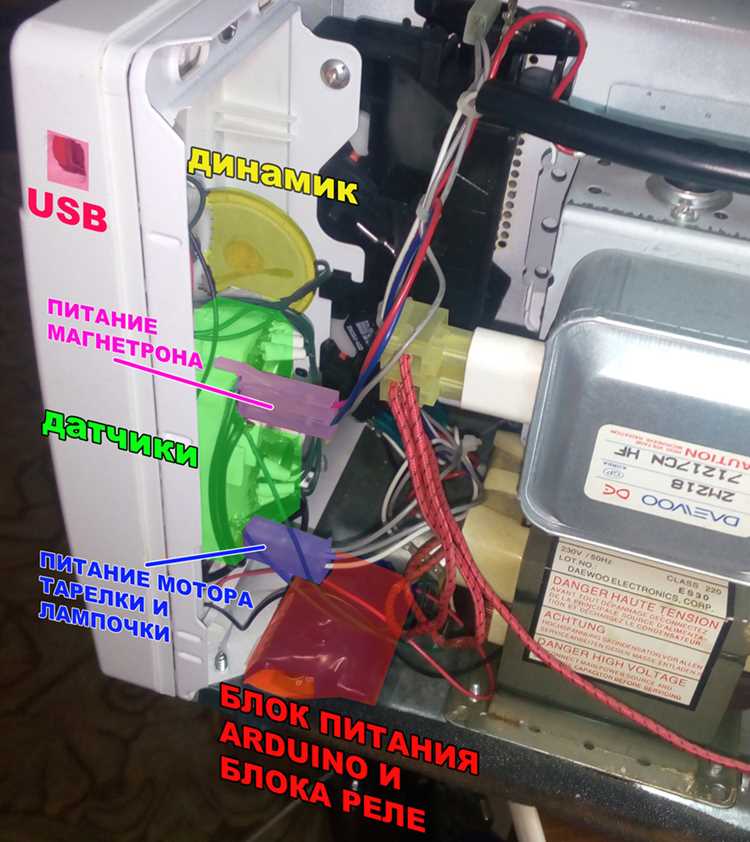

Как выглядит конденсатор H v и где он расположен в микроволновке
В большинстве моделей конденсатор H v расположен рядом с магнетроном – в верхней или боковой части корпуса, за металлической решеткой или пластиковой крышкой. Его крепят на шасси винтами или защелками, а провода подключают через высоковольтные разъемы. В микроволновках с инверторным блоком питания конденсатор может находиться ближе к силовой плате, но всегда в зоне высокого напряжения, обозначенной предупреждающими символами.
В редких случаях конденсатор может быть залит компаундом или заключен в пластиковый кожух для защиты от влаги. Такие модели встречаются в микроволновках с функцией гриля или пароварки. Если корпус вздут, треснут или на нем видны следы подтеков электролита, компонент подлежит немедленной замене – эксплуатация в таком состоянии приводит к пробою и возгоранию.
При замене конденсатора выбирайте аналог с идентичными параметрами: емкость ±10%, напряжение не ниже оригинального. Например, для конденсатора 1 мкФ × 2100 В подойдет 0,9–1,1 мкФ × 2300 В. Устанавливайте его строго по полярности (если есть), затягивайте клеммы с усилием 1,5–2 Н·м, чтобы исключить искрение. После монтажа проверьте цепь мультиметром на отсутствие короткого замыкания перед включением.
Какую роль выполняет конденсатор H v в работе магнетрона
Конденсатор H v (high voltage) в микроволновой печи – ключевой элемент цепи питания магнетрона, обеспечивающий его стабильную работу на частоте 2,45 ГГц. Он накапливает заряд от высоковольтного трансформатора и формирует импульсное напряжение до 4–5 кВ, необходимое для генерации микроволн. Без конденсатора магнетрон не сможет создать достаточную разность потенциалов между катодом и анодом, что приведёт к отсутствию СВЧ-излучения или его нестабильности.
Типовая ёмкость конденсатора H v составляет 0,8–1,2 мкФ при рабочем напряжении 2100–2300 В AC. В паре с высоковольтным диодом он образует удвоитель напряжения, преобразуя переменное напряжение трансформатора в постоянное. Пример расчёта: для магнетрона мощностью 800 Вт требуется ток ~300 мА, что при ёмкости 1 мкФ обеспечивает время заряда ~3 мс – достаточно для поддержания непрерывного излучения.
| Параметр | Значение | Влияние на магнетрон |
|---|---|---|
| Ёмкость | 0,8–1,2 мкФ | Определяет время заряда и стабильность импульсов |
| Рабочее напряжение | 2100–2300 В AC | Превышение вызывает пробой, недостаток – слабое излучение |
| Ток утечки | <50 мкА | Высокие значения приводят к перегреву и деградации |
При выходе конденсатора из строя (вздутие, утечка, пробой) магнетрон либо не запускается, либо работает с перебоями, что проявляется в слабом нагреве или искрении. Проверка проводится мультиметром в режиме измерения сопротивления: исправный конденсатор показывает кратковременный заряд (рост сопротивления), затем бесконечность. Замена требует точного соблюдения параметров – использование конденсатора с меньшей ёмкостью снизит мощность, с большей – увеличит нагрузку на трансформатор и диод.
Почему без конденсатора H v микроволновка не греет продукты
Конденсатор высокого напряжения (H v) в микроволновой печи – ключевой элемент цепи умножения напряжения, преобразующий переменный ток из трансформатора в постоянный с амплитудой до 4–5 кВ. Без него магнетрон, генерирующий СВЧ-излучение, не получает необходимого потенциала для работы. Типичный конденсатор H v имеет емкость 0,8–1,2 мкФ и рассчитан на напряжение 2100–2500 В AC, но после выпрямления диодом напряжение достигает пиковых значений, достаточных для пробоя разрядника и запуска магнетрона.
Конденсатор H v также выполняет функцию сглаживания пульсаций после выпрямления. Без него напряжение на магнетроне становится нестабильным, с провалами до нуля, что приводит к неравномерной генерации микроволн или полному отказу. Осциллограмма напряжения в цепи без конденсатора демонстрирует резкие скачки, несовместимые с нормальной работой магнетрона, рассчитанного на плавное питание.
В схемах микроволновок конденсатор H v часто работает в паре с высоковольтным диодом, образуя однополупериодный выпрямитель. Диод пропускает ток только в одном направлении, заряжая конденсатор до амплитудного значения напряжения. При обрыве конденсатора диод остается единственным элементом, не способным обеспечить требуемую мощность. Проверка цепи тестером покажет отсутствие заряда на конденсаторе при включенной печи – верный признак его неисправности.
Энергия, запасаемая конденсатором, определяется формулой W = 0,5 * C * U². Для конденсатора 1 мкФ при 4 кВ это около 8 Дж – достаточно для кратковременного поддержания тока магнетрона в моменты падения сетевого напряжения. Без этой «буферной» емкости магнетрон гаснет при малейших колебаниях сети, что особенно критично в регионах с нестабильным электроснабжением. Замена конденсатора на аналог с меньшей емкостью (например, 0,6 мкФ) снижает мощность нагрева на 20–30%.
При выходе конденсатора H v из строя микроволновка может издавать гул трансформатора, но не греть. Визуальный осмотр часто выявляет вздутие корпуса, следы утечки электролита или пробой изоляции. Проверка мегомметром на утечку тока при напряжении 500 В должна показывать сопротивление не менее 10 МОм. Конденсаторы с меньшими значениями подлежат замене, так как утечка снижает эффективное напряжение на магнетроне.
Установка конденсатора с неправильными параметрами (например, на 1600 В вместо 2100 В) приводит к его быстрому пробою. При замене необходимо соблюдать не только емкость и рабочее напряжение, но и тип диэлектрика: полипропиленовые конденсаторы (К78-2, К73-17) предпочтительнее электролитических из-за большей надежности при высоких напряжениях. После замены требуется разряд конденсатора через резистор 10–20 кОм перед повторным включением, чтобы избежать повреждения магнетрона остаточным зарядом.
Какие признаки указывают на неисправность конденсатора H v
Первый и самый очевидный симптом – микроволновка не включается или сразу отключается после запуска. Конденсатор высокого напряжения (H v) отвечает за накопление энергии для магнетрона. Если он пробит или потерял ёмкость, цепь питания разрывается, и устройство перестаёт работать. Проверьте предохранители: если они перегорают при каждом включении, велика вероятность, что виноват именно конденсатор.
Другие признаки проявляются в нестабильной работе печи. Микроволновка может включаться с задержкой, работать рывками или выключаться через несколько секунд после старта. При этом слышны характерные щелчки или гудение трансформатора, но нагрев отсутствует. Это указывает на то, что конденсатор не держит заряд или имеет утечку тока, из-за чего магнетрон не получает достаточного напряжения.
- Искрение или дым внутри корпуса – критический сигнал. Пробитый конденсатор может вызвать короткое замыкание, что приводит к возгоранию или повреждению соседних компонентов. Если заметили запах гари или увидели искры, немедленно отключите устройство от сети и не используйте до диагностики.
- Вздутие корпуса или вытекший электролит. Визуальный осмотр часто выявляет деформацию: выпуклые стенки, трещины или следы жидкости на плате. Даже если печь ещё работает, такой конденсатор долго не прослужит.
Некоторые неисправности маскируются под другие проблемы. Например, слабый нагрев может быть следствием не только выхода из строя магнетрона, но и частичной потери ёмкости конденсатора. Для точной диагностики измерьте ёмкость: отклонение более чем на 10% от номинала (обычно 0,8–1,2 мкФ) говорит о необходимости замены. Используйте ESR-метр для проверки эквивалентного последовательного сопротивления – высокие значения (>1 Ом) указывают на внутренние повреждения.
Как безопасно проверить работоспособность конденсатора H v мультиметром

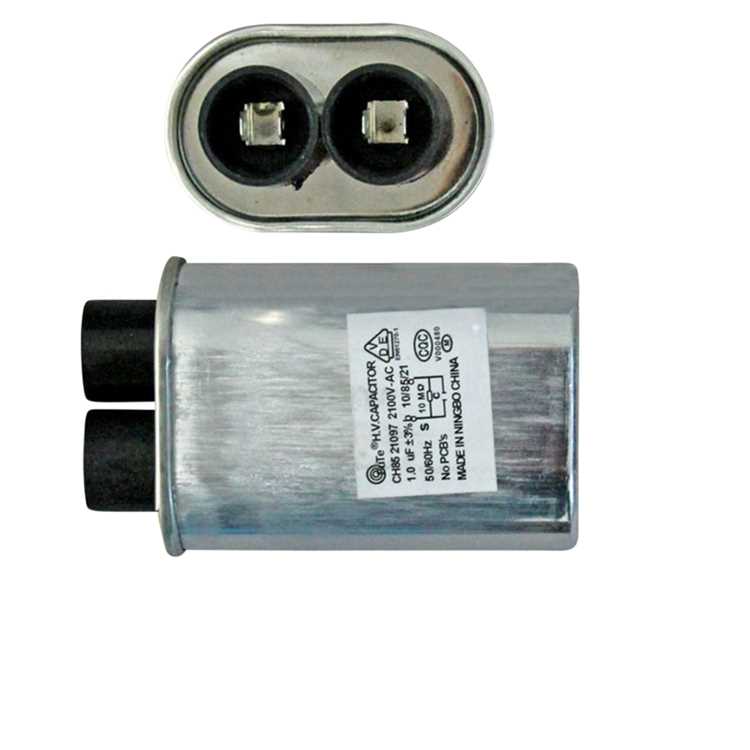

Можно ли заменить конденсатор H v самостоятельно и как это сделать
Не используйте конденсаторы с меньшим рабочим напряжением или другой ёмкостью – это приведёт к выходу из строя магнетрона или трансформатора. Если после замены микроволновка работает нестабильно, проверьте сопутствующие компоненты: высоковольтный диод, предохранитель и резистор. При отсутствии опыта работы с высоковольтными цепями обратитесь к специалисту.
