Индуктивный датчик положения коленвала или распредвала – ключевой элемент системы зажигания и впрыска топлива. Его отказ приводит к пропускам зажигания, нестабильным холостым оборотам или полной невозможности запуска двигателя. Типичные симптомы неисправности: ошибки P0335–P0339 в бортовом компьютере, резкие рывки при разгоне, падение мощности на высоких оборотах. Датчик генерирует переменное напряжение от 0,5 до 5 В при прохождении металлического зубца маховика мимо его сердечника. Частота сигнала прямо пропорциональна оборотам двигателя.
Перед проверкой отключите аккумулятор, чтобы избежать короткого замыкания при работе с проводкой. Для диагностики потребуется мультиметр с функцией измерения переменного напряжения (AC) и сопротивления (Ω), а также осциллограф – если требуется анализ формы сигнала. На большинстве мотоциклов индуктивные датчики имеют сопротивление обмотки в пределах 200–1000 Ом. Превышение этого диапазона указывает на обрыв, заниженное значение – на межвитковое замыкание.

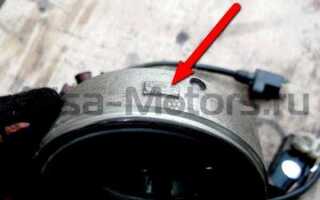

Расположение датчика зависит от модели мотоцикла. На одноцилиндровых двигателях (например, Honda CB400, Yamaha XT660) он обычно крепится к картеру напротив маховика. На рядных четырёхцилиндровых (Kawasaki ZX-10R, Suzuki GSX-R1000) – возле шкива коленвала или распредвала. Перед демонтажем очистите посадочное место от грязи и металлической стружки, которая может искажать сигнал. Проверка без снятия датчика возможна, но менее точна из-за влияния внешних помех.
Не используйте для проверки контрольную лампу – она не даст информации о форме и амплитуде сигнала. При измерении сопротивления учитывайте температуру: нагретый датчик может показывать на 10–15% больше номинального значения. Если мультиметр фиксирует бесконечное сопротивление, замените датчик – ремонту он не подлежит. В случае исправной обмотки переходите к проверке сигнала на работающем двигателе.
Какие инструменты понадобятся для диагностики датчика
Первым и основным инструментом станет мультиметр с функцией измерения переменного напряжения (AC) в диапазоне до 20 В. Для проверки индуктивного датчика критически важна точность показаний – дешёвые модели с погрешностью выше 1% могут дать ложные результаты. Оптимальный выбор: мультиметры Fluke 17B или UNI-T UT61E, которые поддерживают частотный диапазон до 10 кГц, необходимый для фиксации сигнала при высоких оборотах двигателя.
Осциллограф – второй по значимости прибор, особенно если мультиметр не показывает явных отклонений. Портативные модели, такие как Hantek 6022BE или Rigol DS1054Z, позволяют визуализировать форму сигнала датчика. Искажения синусоиды (асимметрия, провалы, шум) указывают на межвитковое замыкание или повреждение магнитного сердечника. Для мотоциклов с высокооборотными двигателями (свыше 10 000 об/мин) осциллограф с полосой пропускания от 50 МГц обязателен.
Набор щупов с тонкими игольчатыми наконечниками (например, Pomona 6275) необходим для подключения к контактам датчика без повреждения изоляции проводов. Стандартные «крокодилы» не подойдут – они не обеспечивают надёжного контакта с миниатюрными разъёмами, распространёнными на мотоциклах. Дополнительно потребуется термоусадочная трубка диаметром 2–3 мм для изоляции мест подключения после теста.
Динамометрический ключ с диапазоном 5–20 Н·м пригодится для проверки момента затяжки крепления датчика. Перетяжка корпуса приводит к деформации магнитопровода, а недостаточная затяжка – к вибрациям и ложным срабатываниям. На большинстве мотоциклов (Honda CBR, Yamaha R1) момент затяжки составляет 8–12 Н·м, но для конкретной модели уточняйте значение в сервисном мануале.
Магнитный стенд или неодимовый магнит (N52) поможет проверить работоспособность датчика без демонтажа. Поднесите магнит к торцу датчика – исправный элемент должен генерировать импульс напряжения 0,5–2 В на мультиметре. Отсутствие реакции указывает на обрыв обмотки или повреждение магнитного сердечника. Метод эффективен для быстрой предварительной диагностики в полевых условиях.
Набор торцевых головок с удлинителями (1/4″ и 3/8″) потребуется для доступа к датчику, особенно на мотоциклах с обтекателями (Kawasaki Ninja, Suzuki GSX-R). Часто датчик расположен за генератором или маховиком, и без гибкого удлинителя длиной 150–200 мм добраться до него невозможно. Используйте головки с магнитным держателем, чтобы избежать падения крепежа в труднодоступные места.
Программное обеспечение для диагностики (например, MotoScan для BMW, GS-911 для KTM) пригодится, если датчик интегрирован в систему управления двигателем. Сканеры считывают коды ошибок (P0335, P0340) и параметры сигнала в реальном времени. Однако помните: программная диагностика не заменяет аппаратную проверку – она лишь указывает на возможные неисправности, которые нужно подтвердить мультиметром или осциллографом.
Как правильно отключить разъём индуктивного датчика
Перед началом работы убедитесь, что зажигание мотоцикла выключено. Даже малый ток в цепи может вызвать искрение при размыкании контактов, что приведёт к окислению или повреждению разъёма. На большинстве моделей индуктивные датчики расположены вблизи маховика или коленвала – их разъёмы часто защищены резиновыми или пластиковыми кожухами. Снимите защитный элемент, аккуратно поддев его плоской отвёрткой с шириной лезвия не более 5 мм, чтобы не деформировать корпус.
Разъёмы индуктивных датчиков обычно фиксируются защёлками или металлическими скобами. В таблице ниже приведены типы креплений и способы их разблокировки:
| Тип фиксатора | Внешний признак | Способ отключения |
|---|---|---|
| Пластиковая защёлка | Выступ на одной из сторон разъёма | Нажмите на выступ пальцем или отвёрткой, одновременно потянув разъём на себя |
| Металлическая скоба | Пружинная пластина по периметру | Сожмите скобу с боков плоскогубцами, затем извлеките разъём |
| Байонетное соединение | Поворотные выступы на корпусе | Поверните разъём против часовой стрелки на 15–30°, затем потяните |
При работе с разъёмами, расположенными в труднодоступных местах (например, под бензобаком или за пластиковыми накладками), используйте зеркало на телескопической ручке и фонарик с узким лучом. Избегайте резких рывков – чрезмерное усилие может повредить провода или контактные группы. Если разъём не поддаётся, проверьте наличие дополнительных фиксаторов, таких как винты или стопорные кольца.
Перед отсоединением разъёма осмотрите контакты на предмет окисления или загрязнения. При обнаружении белого или зелёного налёта очистите их с помощью контактного спрея (например, Liqui Moly Kontakt 60) и мягкой щётки с щетиной из латуни. Не используйте наждачную бумагу или металлические инструменты – это приведёт к стиранию защитного покрытия контактов и ускоренной коррозии.
Если разъём залит герметиком или компаундом (характерно для датчиков ABS или систем впрыска), аккуратно срежьте излишки острым ножом, не задевая провода. Для размягчения герметика допускается локальный нагрев строительным феном до температуры не выше 80°C – превышение этого значения может повредить изоляцию проводов.
После отключения разъёма закройте его защитным колпачком или обмотайте изолентой, чтобы предотвратить попадание влаги и грязи. Если колпачок утерян, используйте полиэтиленовый пакет и резиновое кольцо для герметизации. Не оставляйте разъём открытым дольше, чем на 30 минут – даже кратковременное воздействие влаги может вызвать окисление контактов.
При повторном подключении разъёма убедитесь, что фиксатор сработал с характерным щелчком. Проверьте надёжность крепления, потянув за разъём с усилием 2–3 кг – он не должен отсоединяться. Если мотоцикл оборудован системой диагностики, после подключения сбросьте ошибки с помощью сканера, чтобы исключить ложные срабатывания.

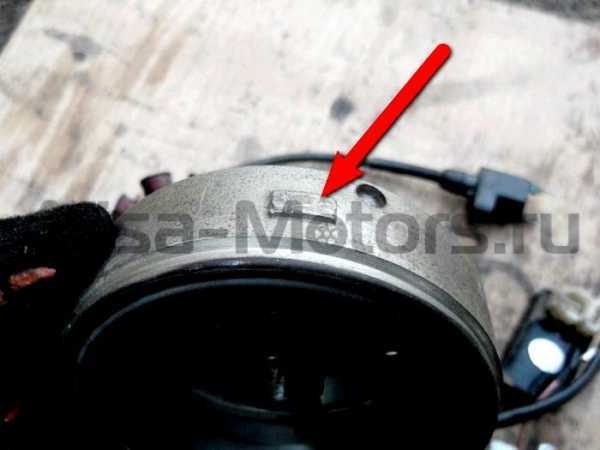

Проверка сопротивления обмотки мультиметром
Установите мультиметр в режим измерения сопротивления (Ω) на диапазон 200 Ом или ближайший к нему. Для большинства индуктивных датчиков мотоциклов сопротивление обмотки находится в пределах 50–500 Ом. Если прибор не показывает точных значений, переключитесь на более высокий диапазон (2 кОм).
Сравните полученное значение с эталонным из технической документации. Например, для датчиков Honda CBR600RR (2003–2006) сопротивление должно составлять 180–220 Ом, а для Yamaha YZF-R1 (2015+) – 300–400 Ом. Отклонение более 10% указывает на межвитковое замыкание или обрыв.
Если мультиметр показывает «OL» (обрыв) или значение близкое к нулю, проверьте целостность проводов между датчиком и разъемом. Частая причина – перетирание изоляции о металлические кромки рамы. При обрыве замените датчик или восстановите проводку.
Запишите показания и повторите измерения через 5–10 минут работы двигателя. Рост сопротивления на 15–20% при нагреве – нормальное явление из-за температурного коэффициента меди. Превышение этого порога свидетельствует о деградации обмотки.
Измерение выходного напряжения при прокрутке коленвала
Прокрутите коленвал стартером (не менее 3–5 секунд) или вручную, если конструкция мотоцикла позволяет. При исправном датчике мультиметр должен показывать переменное напряжение в пределах 0,5–5 В (зависит от модели мотоцикла и оборотов). Например, для большинства японских мотоциклов (Honda CBR, Yamaha R1) характерны значения 1,5–3 В при прокрутке стартером.
- Если напряжение отсутствует – проверьте целостность проводки и разъемов.
- Если напряжение ниже 0,3 В – возможен обрыв обмотки датчика или смещение задающего диска.
- Если напряжение стабильно высокое (выше 5 В) – вероятно короткое замыкание в цепи.
На мотоциклах с датчиками Холла (например, BMW R1200GS) вместо переменного напряжения измеряется постоянное (DC) – в этом случае переключите мультиметр в соответствующий режим. Для таких систем нормальные показания составляют 0,5–4,5 В при прокрутке.
При ручной прокрутке коленвала (через кикстартер или вращение заднего колеса на подъемнике) напряжение будет ниже – 0,2–1,5 В. Это нормально, так как скорость вращения недостаточна для формирования полноценного сигнала. Однако даже при таких условиях напряжение должно плавно изменяться без резких скачков или провалов.
Если датчик выдает нестабильные показания (например, напряжение то появляется, то пропадает), проверьте зазор между датчиком и задающим диском. Оптимальный зазор для большинства мотоциклов – 0,5–1,5 мм. Измерьте его щупом: слишком маленький зазор приводит к повреждению датчика, слишком большой – к слабому сигналу.
На мотоциклах с двумя датчиками коленвала (например, Ducati Panigale) проверяйте каждый отдельно. Разница в показаниях более 0,3 В между датчиками указывает на неисправность одного из них или смещение задающего диска. В таких случаях требуется диагностика с осциллографом для анализа формы сигнала.
После измерений сравните полученные данные с заводскими спецификациями. Если значения выходят за пределы нормы, а проводка и зазор в порядке – замените датчик. Для точной диагностики используйте сервисную документацию: например, для KTM 1290 Super Duke нормальное напряжение при прокрутке стартером – 1,8–2,5 В.
Оценка сигнала осциллографом и его расшифровка
Подключите осциллограф к индуктивному датчику через щупы: черный – на массу мотоцикла, красный – на сигнальный провод датчика. Установите диапазон напряжения 5–20 В/дел и временную развертку 1–5 мс/дел. Запустите двигатель на холостых оборотах и наблюдайте форму сигнала. Исправный датчик генерирует синусоидальный сигнал с амплитудой 1–10 В, зависящей от оборотов.
Амплитуда сигнала должна плавно увеличиваться при росте оборотов. На холостом ходу (800–1200 об/мин) пиковое напряжение обычно составляет 1,5–3 В. При 5000 об/мин амплитуда достигает 8–12 В. Если напряжение не меняется или падает ниже 0,5 В на любых оборотах – датчик неисправен или загрязнен металлической стружкой.
Форма сигнала критически важна: искажения (выбросы, затухания, асимметрия) указывают на проблемы. Нормальная синусоида симметрична относительно нулевой линии. Если одна полуволна короче другой на 20% и более – проверьте зазор между датчиком и маховиком (должен быть 0,5–1,5 мм). Зазор регулируется смещением датчика в посадочном отверстии.
Частота сигнала прямо пропорциональна оборотам двигателя. Рассчитайте ее по формуле: f (Гц) = (об/мин × количество зубьев маховика) / 60. Для маховика с 36 зубьями на 3000 об/мин частота составит 1800 Гц. Отклонение более 5% от расчетного значения говорит о пропусках зубьев или механическом износе датчика.
Проверьте сигнал на наличие шумов. Случайные высокочастотные помехи (амплитудой выше 0,3 В) свидетельствуют о плохом заземлении или наводках от катушек зажигания. Устраните их экранированием проводки или заменой поврежденных участков. Если шумы синхронны с оборотами – виноват изношенный подшипник маховика или биение венца.
Сравните сигналы с двух датчиков (если мотоцикл оснащен системой зажигания с двумя каналами). Разница в амплитуде более 15% или фазовый сдвиг свыше 5° указывают на неисправность одного из датчиков. Замените датчик с меньшей амплитудой или отрегулируйте его положение.
Зафиксируйте сигнал при резком открытии дросселя. В норме амплитуда должна мгновенно возрастать без провалов. Если сигнал «проседает» на 30% и более в течение 50 мс – проверьте питание датчика (должно быть стабильно 5 или 12 В) и целостность проводки. Для точной диагностики используйте режим захвата осциллографа с триггером по фронту сигнала.
