Компенсаторы реактивной мощности снижают потери электроэнергии до 15–20% в сетях 0,4–10 кВ и до 8–12% в сетях 35–110 кВ. Оптимальное размещение устройств зависит от структуры сети, нагрузки и требований к коэффициенту мощности (cos φ). В промышленных сетях с преобладанием асинхронных двигателей (мощностью от 10 кВт) компенсаторы устанавливают непосредственно у потребителей – на шинах распределительных устройств или в цеховых подстанциях. Это сокращает потери в кабельных линиях на 5–7% и разгружает трансформаторы на 10–15%.
В распределительных сетях 6–10 кВ компенсаторы монтируют на подстанциях с трансформаторами мощностью от 630 кВА. При наличии нелинейных нагрузок (сварочные аппараты, преобразователи частоты) дополнительно требуются фильтрокомпенсирующие устройства (ФКУ) для подавления высших гармоник. Установка на стороне 0,4 кВ эффективнее, если доля реактивной мощности превышает 30% от полной. Для сетей с протяжёнными воздушными линиями (более 5 км) компенсаторы размещают на опорах или в пунктах секционирования, чтобы снизить потери на 3–5%.
В сетях с резкопеременной нагрузкой (например, прокатные станы, насосные станции) применяют быстродействующие статические компенсаторы (СТК) с временем реакции менее 20 мс. Их устанавливают на шинах 6–10 кВ главных понизительных подстанций (ГПП) или вблизи крупных электроприёмников. Для сетей с cos φ ниже 0,85 экономически оправдана централизованная компенсация на подстанциях 35–110 кВ, где стоимость 1 кВАр мощности на 20–30% ниже, чем при установке на стороне 0,4 кВ.
При выборе места установки учитывают:
– уровень напряжения (компенсация на стороне 0,4 кВ эффективнее при cos φ < 0,9, на стороне 6–10 кВ – при cos φ < 0,92);
– протяжённость линий (при длине кабеля более 200 м потери в нём становятся критичными);
– наличие высших гармоник (при THD > 5% требуются ФКУ или активные фильтры);
– режим работы нагрузки (для цикличных процессов предпочтительны регулируемые компенсаторы).
Неправильное размещение компенсаторов приводит к перекомпенсации, росту потерь и перенапряжениям. Например, установка устройств на стороне 0,4 кВ при cos φ > 0,95 увеличивает потери на 2–4% из-за избыточной генерации реактивной мощности. В сетях с преобладанием осветительных нагрузок (cos φ ≈ 0,95) компенсация нецелесообразна – экономия не превышает 1–2%.
Как выбрать точку подключения компенсаторов в распределительных сетях 0,4–10 кВ
В сетях 6–10 кВ компенсаторы подключают к шинам распределительных устройств (РУ) или непосредственно к высоковольтным линиям, если нагрузка носит сезонный характер (например, оросительные системы). При этом учитывают допустимые уровни напряжения: на шинах 10 кВ отклонение не должно превышать ±5%, а на шинах 0,4 кВ – ±10%. Если компенсатор установлен на удалении от основных потребителей, его эффективность падает из-за роста потерь в линии. Для сетей с протяженными кабельными участками (более 500 м) рекомендуется использовать распределенную компенсацию с установкой устройств на расстоянии не более 200–300 м от нагрузки.
При выборе точки подключения анализируют графики нагрузки и коэффициент мощности (cosφ). Если cosφ в течение суток изменяется в пределах 0,7–0,9, компенсатор размещают вблизи источника реактивной мощности (например, асинхронных двигателей мощностью свыше 10 кВт). Для нагрузок с резкими пиками (сварочные аппараты, прессы) применяют быстродействующие компенсаторы с тиристорным управлением, подключаемые непосредственно к шинам 0,4 кВ. В сетях с преобладанием осветительной нагрузки (cosφ ≈ 0,95) компенсация нецелесообразна – экономия потерь не превышает 2–3%.
В сетях с трансформаторами мощностью 250–1000 кВА компенсаторы подключают к стороне низкого напряжения, если доля реактивной мощности превышает 30% от полной. Для трансформаторов 1600 кВА и выше эффективнее установка на стороне 6–10 кВ, так как это снижает нагрузку на обмотки и уменьшает потери холостого хода на 8–12%. При наличии в сети высших гармоник (THD > 5%) компенсаторы оснащают фильтрами или выносят за пределы зоны влияния нелинейных нагрузок (например, на отдельную секцию шин).
Перед установкой проводят измерения параметров сети: напряжения, токов, cosφ и гармонического состава. Для сетей 0,4 кВ с преобладанием однофазных нагрузок компенсаторы подключают по схеме «треугольник» для равномерного распределения реактивной мощности. В сетях 6–10 кВ с изолированной нейтралью используют схему «звезда» с заземленной нейтралью через дугогасящий реактор. Расчет мощности компенсатора ведут по формуле Qc = P(tgφ1 – tgφ2), где P – активная мощность нагрузки, φ1 и φ2 – углы до и после компенсации. Для типовых нагрузок (cosφ = 0,7) требуемая мощность компенсатора составляет 50–70% от активной мощности.

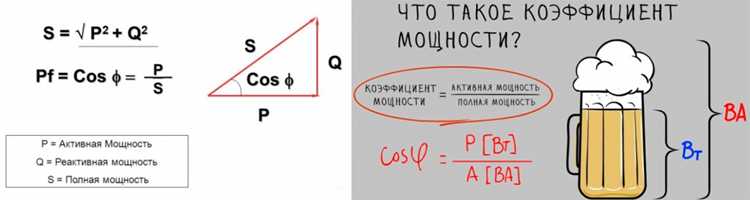

Особенности размещения компенсирующих устройств на подстанциях 35–110 кВ
На подстанциях 35–110 кВ компенсирующие устройства (КУ) размещают с учетом схемы электрических соединений, уровня напряжения и характера нагрузки. Основные точки установки – шины низшего напряжения (6–10 кВ) трансформаторов или распределительные устройства (РУ) 35–110 кВ. Для подстанций с трансформаторами мощностью 16–63 МВА оптимальным считается подключение КУ к шинам 6–10 кВ, что снижает потери в обмотках трансформаторов на 15–25% за счет разгрузки от реактивной мощности.
При выборе места установки учитывают динамику изменения нагрузки. На подстанциях с резкопеременной нагрузкой (например, прокатные станы, дуговые печи) КУ целесообразно размещать непосредственно у потребителей или на отходящих линиях 6–10 кВ. Это минимизирует колебания напряжения и снижает потери в сети до 8–12%. Для стабильных нагрузок (промышленные предприятия, насосные станции) эффективнее централизованная компенсация на шинах подстанции.
На подстанциях 110 кВ с автотрансформаторами КУ устанавливают на стороне среднего напряжения (35 кВ), если доля реактивной мощности в сети 35 кВ превышает 30% от полной. Это предотвращает перегрузку обмоток автотрансформаторов и снижает потери холостого хода на 5–7%. При наличии протяженных воздушных линий 110 кВ (более 50 км) часть КУ размещают на промежуточных опорах или в узловых точках сети для поддержания напряжения в пределах ±5% от номинала.
Для подстанций с двумя и более трансформаторами КУ распределяют пропорционально их загрузке. При коэффициенте загрузки трансформатора выше 0,7 рекомендуется устанавливать индивидуальные КУ на каждом трансформаторе, что исключает неравномерное распределение реактивной мощности и снижает риск перегрева обмоток. В случае параллельной работы трансформаторов мощность КУ выбирают с запасом 10–15% для компенсации взаимного влияния.
На подстанциях с синхронными компенсаторами (СК) их размещают в отдельных ячейках РУ 10–35 кВ, оборудованных системами возбуждения и автоматического регулирования. СК мощностью 5–30 МВАр подключают через токоограничивающие реакторы для снижения ударных токов при коммутациях. Для статических тиристорных компенсаторов (СТК) требуется отдельное помещение с принудительной вентиляцией из-за выделения тепла до 1,5 кВт на 1 МВАр мощности.
При размещении КУ на открытых распределительных устройствах (ОРУ) 35–110 кВ учитывают климатические условия. В районах с гололедом и сильными ветрами (скорость более 30 м/с) конденсаторные батареи монтируют на высоте не менее 3 м от земли с защитой от атмосферных перенапряжений разрядниками РВО-35 или ОПН-110. Для подстанций в зонах с высокой загрязненностью (химические предприятия, морское побережье) применяют герметичные конденсаторы с усиленной изоляцией или размещают КУ в закрытых помещениях.
Критерии установки компенсаторов рядом с крупными электродвигателями и трансформаторами
Установка компенсаторов реактивной мощности в непосредственной близости от крупных электродвигателей (мощностью свыше 100 кВт) обусловлена необходимостью снижения потерь в кабельных линиях и трансформаторах. Для асинхронных двигателей с номинальным напряжением 0,4–10 кВ коэффициент мощности (cosφ) в режиме холостого хода падает до 0,1–0,3, что приводит к росту реактивной нагрузки на 30–50% от номинальной. Компенсация на уровне 0,92–0,95 cosφ позволяет сократить потери в питающих линиях на 15–25% и разгрузить трансформаторы на 10–15%.
Ключевым критерием является динамика нагрузки: при частых пусках двигателей (более 5 раз в час) или резких изменениях нагрузки (например, в прокатных станах) требуются быстродействующие компенсаторы с временем реакции менее 20 мс. Для синхронных двигателей, работающих в режиме перевозбуждения, установка дополнительных компенсаторов нецелесообразна, так как они сами генерируют реактивную мощность. В таких случаях расчет ведется по остаточной реактивной нагрузке сети.
При выборе места установки компенсаторов рядом с трансформаторами учитывают их загрузку и потери холостого хода. Для трансформаторов мощностью 1000 кВА и выше потери реактивной мощности в режиме холостого хода составляют 2–5% от номинальной мощности, а под нагрузкой – до 10%. Установка компенсаторов на стороне низкого напряжения (0,4 кВ) эффективнее, чем на высокой (6–10 кВ), так как позволяет снизить потери в обмотках трансформатора на 8–12%. Однако при наличии высших гармоник (THD > 5%) требуется применение фильтрокомпенсирующих устройств.
Температурный режим оборудования – критичный фактор: компенсаторы, установленные вблизи двигателей с классом изоляции F или H, должны иметь тепловой запас не менее 20% от расчетной мощности. Для трансформаторов с масляным охлаждением предельная температура верхних слоев масла не должна превышать 95°C; превышение этого значения на 10°C сокращает срок службы изоляции вдвое. Компенсаторы с воздушным охлаждением размещают на расстоянии не менее 1,5 м от трансформаторов для предотвращения перегрева.
Экономическая целесообразность определяется сроком окупаемости: для двигателей мощностью 200–500 кВт установка индивидуальных компенсаторов окупается за 1,5–2,5 года при тарифе на реактивную энергию от 0,5 руб/квар·ч. Для трансформаторов окупаемость зависит от графика нагрузки: при коэффициенте загрузки менее 0,5 установка компенсаторов неэффективна, так как потери холостого хода не компенсируются. В сетях с преобладанием индуктивной нагрузки (cosφ < 0,8) применение автоматических ступенчатых компенсаторов снижает плату за реактивную энергию на 40–60%.
Технические ограничения включают уровень напряжения в точке подключения: при колебаниях напряжения более ±5% от номинального требуется применение статических тиристорных компенсаторов (СТК) или синхронных компенсаторов. Для двигателей с частыми реверсами (например, в металлообработке) предпочтительны конденсаторные установки с разрядными резисторами, обеспечивающими снижение остаточного напряжения до 50 В за 1 минуту. В сетях с нелинейными нагрузками (сварочные аппараты, преобразователи частоты) компенсаторы оснащают дросселями насыщения для подавления гармоник выше 11-го порядка.
Оптимальные схемы подключения конденсаторных батарей в цехах с резкопеременной нагрузкой
В цехах с резкопеременной нагрузкой (например, сварочные участки, прокатные станы, прессы) динамические колебания реактивной мощности достигают 30–50% от номинальной. Для стабилизации коэффициента мощности (cosφ) на уровне 0,92–0,95 применяют ступенчатое подключение конденсаторных батарей (КБ) с временем реакции не более 20 мс. Основные схемы: индивидуальная компенсация у потребителей, групповая на шинах 0,4 кВ и централизованная на стороне 6–10 кВ. Выбор зависит от графика нагрузки и мощности оборудования.
Индивидуальная компенсация эффективна для оборудования с мощностью свыше 50 кВт и коэффициентом загрузки ниже 0,7. Конденсаторы подключают параллельно двигателям через контакторы с контролем тока. Пример: для асинхронного двигателя 75 кВт, 380 В, cosφ=0,75 требуется КБ мощностью 30 квар. Преимущество – минимизация потерь в кабелях, недостаток – высокая стоимость при большом числе потребителей.
Групповая компенсация на шинах 0,4 кВ целесообразна при однородной нагрузке (например, 10–15 однотипных станков). Используют регуляторы реактивной мощности (РРМ) с 6–12 ступенями, каждая из которых соответствует 10–15% от общей мощности КБ. В таблице приведены рекомендуемые параметры для типовых цехов:
| Тип цеха | Мощность КБ, квар | Число ступеней | Время переключения, мс |
|---|---|---|---|
| Сварочный участок | 150–400 | 8–12 | 15–20 |
| Прокатный стан | 500–1200 | 10–16 | 10–15 |
| Металлообработка | 200–600 | 6–10 | 20–30 |
Централизованная компенсация на стороне 6–10 кВ оправдана для крупных цехов с суммарной нагрузкой свыше 2 МВт. Применяют статические тиристорные компенсаторы (СТК) или КБ с быстродействующими выключателями. Мощность КБ рассчитывают по формуле: Qк = Pср·(tgφ1 – tgφ2), где Pср – средняя активная мощность, φ1 и φ2 – углы до и после компенсации. Для цеха с Pср=3 МВт и cosφ=0,7 требуется КБ мощностью 1,5–1,8 Мвар.
При резкопеременной нагрузке критично исключить резонансные явления. Частоту собственных колебаний контура «сеть–КБ» проверяют по формуле: fрез = 1/(2π√(L·C)), где L – индуктивность сети, C – емкость КБ. Для сетей 0,4 кВ fрез должна быть ниже 250 Гц. При необходимости устанавливают дроссели с индуктивностью 5–7% от емкостного сопротивления КБ.
Правила монтажа компенсаторов в сетях с нелинейными потребителями и высшими гармониками
Установка компенсаторов реактивной мощности в сетях с нелинейными нагрузками (преобразователи частоты, выпрямители, дуговые печи) требует учета резонансных явлений. При частотах высших гармоник (5-я, 7-я, 11-я) конденсаторы и индуктивности образуют колебательные контуры, что приводит к перегреву оборудования и ложным срабатываниям защит. Для предотвращения резонанса применяют расстроенные фильтрокомпенсирующие устройства (ФКУ) с последовательно включенными дросселями. Номинал дросселя выбирают по формуле:
- для подавления 5-й гармоники – 5,67% от мощности конденсатора;
- для 7-й гармоники – 2,5%;
- для 11-й и выше – 1,2%.
Расчет выполняют с учетом полного сопротивления сети на частоте гармоники, используя данные анализатора качества электроэнергии.
Монтаж ФКУ проводят на расстоянии не менее 10 метров от источников гармоник (тиристорные приводы, сварочные аппараты) для снижения влияния высокочастотных помех. При параллельной работе нескольких компенсаторов их подключают через отдельные автоматические выключатели с классом расцепителя B или C, чтобы избежать ложных отключений при бросках тока гармоник. Сечение кабелей выбирают с запасом 30–50% от номинального тока конденсаторов из-за дополнительных потерь на гармониках.
Заземление металлических корпусов компенсаторов выполняют медным проводником сечением не менее 16 мм², подключенным к главной заземляющей шине (ГЗШ). В сетях с изолированной нейтралью (IT) заземление конденсаторов недопустимо – используют изолированные кронштейны и диэлектрические прокладки. Для защиты от перенапряжений устанавливают ОПН (ограничители перенапряжений) с номинальным напряжением на 10–15% выше рабочего напряжения сети.
Перед вводом в эксплуатацию проводят испытания:
- Измерение сопротивления изоляции мегомметром 1000 В – не менее 1 МОм.
- Проверка емкости конденсаторов – отклонение от паспортных значений не более ±5%.
- Тест на резонанс: подача напряжения с частотой гармоник и контроль тока – превышение номинального значения более чем на 20% указывает на необходимость корректировки параметров ФКУ.
Эксплуатация компенсаторов в условиях высших гармоник требует ежемесячного контроля температуры конденсаторов (не выше 50°C) и дросселей (не выше 70°C). При превышении этих значений снижают мощность компенсации или устанавливают дополнительные фильтры. Замена конденсаторов проводится при снижении емкости на 10% или увеличении тангенса угла потерь (tgδ) выше 0,15.
Типовые ошибки при размещении компенсирующих устройств в системах электроснабжения предприятий
Наиболее распространённая ошибка – установка компенсаторов реактивной мощности (КРМ) исключительно на стороне низкого напряжения (0,4 кВ) без учёта распределения нагрузок по цеховым подстанциям. Это приводит к перегрузке трансформаторов и кабельных линий, так как реактивная мощность генерируется локально, но не компенсирует потери в высоковольтной сети (6–10 кВ). Например, при коэффициенте загрузки трансформатора 0,8 и отсутствии компенсации на стороне 6–10 кВ потери в обмотках возрастают на 15–20%, а срок службы оборудования сокращается на 10–12%. Решение: применять смешанную схему компенсации – 30–40% мощности КРМ размещать на стороне 6–10 кВ, остальное – на 0,4 кВ с привязкой к конкретным нагрузкам (например, сварочным постам или асинхронным двигателям мощностью свыше 55 кВт).
Другие критические ошибки:
- Игнорирование гармонических искажений. Установка конденсаторных батарей без фильтров в сетях с нелинейными нагрузками (частотные преобразователи, дуговые печи) вызывает резонанс на частотах 250–550 Гц, что приводит к перегреву конденсаторов и ложным срабатываниям защит. Допустимый уровень гармоник по ГОСТ 32144-2013 – не более 8% для THDU. При превышении требуется использовать фильтрокомпенсирующие устройства (ФКУ) с реакторами, настроенными на частоту 189 Гц (для 5-й гармоники).
- Неправильный выбор точки подключения. Подключение КРМ к шинам с резкопеременной нагрузкой (например, прокатные станы) вызывает колебания напряжения до ±10% и ложные отключения. Правило: компенсаторы должны размещаться на шинах с усреднённой нагрузкой, а для динамических нагрузок применять статические тиристорные компенсаторы (СТК) с временем реакции менее 20 мс.
- Отсутствие мониторинга. Без систем телеметрии (например, анализаторов качества электроэнергии типа Fluke 435 или Chauvin Arnoux PEL 103) невозможно корректировать мощность КРМ при изменении нагрузок. Рекомендуется интеграция с АСУ ТП для автоматического регулирования cosφ в диапазоне 0,95–0,98.
- Экономия на защите. Использование автоматических выключателей вместо специализированных контакторов с разрядными резисторами (например, Schneider Electric TeSys GC) приводит к перенапряжениям при коммутации. Для батарей мощностью свыше 100 квар обязательны разрядные устройства с временем разряда не более 1 минуты.
