Пульт от автоматических ворот – устройство, которое часто выходит из строя из-за механических повреждений, попадания влаги или разрядки батареи. Разборка поможет выявить неисправность, заменить элементы питания или почистить контакты. Большинство пультов имеют схожую конструкцию: корпус из пластика, печатную плату с микросхемой, кнопки и батарейный отсек. Однако модели разных производителей (например, Nice, Came, DoorHan) могут отличаться способом крепления и расположением винтов.
Перед началом работы подготовьте инструменты: крестовую отвёртку (обычно PH0 или PH1), пластиковую лопатку для вскрытия защёлок, плоскогубцы и мультиметр (если требуется проверка цепей). Отключите питание пульта, вынув батарейку, чтобы избежать короткого замыкания. Обратите внимание на наличие скрытых винтов – они могут находиться под наклейками или резиновыми накладками кнопок.
Разборка начинается с аккуратного снятия крышки корпуса. В моделях с защёлками (например, Faac) используйте пластиковую лопатку, чтобы не повредить пластик. Если корпус скреплён винтами, открутите их по порядку, запоминая расположение. После вскрытия осмотрите плату на предмет окисления контактов или повреждённых дорожек. При необходимости очистите их спиртом и мягкой щёткой. Не прикасайтесь к микросхеме руками – статическое электричество может вывести её из строя.
Сборка пульта выполняется в обратном порядке. Убедитесь, что все детали установлены на свои места, а кнопки не зажаты корпусом. Перед окончательной фиксацией проверьте работоспособность устройства, вставив батарейку и нажав на кнопки. Если пульт не реагирует, повторно разберите его и проверьте пайку контактов или состояние микросхемы.
Как разобрать пульт от ворот: пошаговая инструкция
Перед началом разборки подготовьте инструменты: тонкую отвёртку с плоским жалом (1,5–2 мм), пинцет с антистатическим покрытием, пластиковую лопатку для вскрытия корпусов и мультиметр для проверки цепей. Большинство пультов от ворот (например, Nice Flor-S, Came Top-432EV, Doorhan) имеют скрытые защёлки или винты под крышкой батарейного отсека. Осмотрите корпус на наличие резиновых заглушек – под ними часто прячутся крепёжные элементы.
Последовательность действий:
- Извлеките батарейку и осмотрите отсек на предмет винтов или защёлок. Если винты отсутствуют, аккуратно подденьте корпус пластиковой лопаткой по периметру, начиная с угла, где нет кнопок – там защёлки обычно слабее.
- Отсоедините плату от корпуса, удерживая её за края. Избегайте касания компонентов пальцами – жировые следы ухудшают контакт. Если плата крепится на защёлках, отожмите их пинцетом, не прилагая усилий к дорожкам.
- Проверьте наличие гибкого шлейфа между платой и кнопками. В моделях с мембранной клавиатурой (например, Faac XT4) шлейф часто приклеен – отделяйте его только при необходимости замены, иначе рискуете повредить контакты.
Разборка пульта с сенсорными кнопками (как у Hormann Supramatic E2) требует особой осторожности: сенсорная плёнка приклеена к плате двухсторонним скотчем. Прогрейте корпус феном (60–70°C) в течение 30 секунд, чтобы ослабить клей, затем аккуратно отделите плёнку, начиная с угла. Храните мелкие детали (винты, пружинки) в магнитной коробке – они легко теряются.
Какие инструменты понадобятся для разборки пульта
Для разборки большинства пультов от ворот потребуется минимальный набор инструментов, но их выбор зависит от конструкции корпуса. Основной – крестовая отвёртка PH0 или PH00 с магнитным наконечником: она подходит для винтов диаметром 1,5–2 мм, которые чаще всего используются в таких устройствах. Если винты скрыты под резиновыми заглушками или наклейками, пригодится тонкая плоская отвёртка шириной 2–3 мм для их аккуратного снятия без повреждения пластика.
В случаях, когда корпус скреплён защёлками, понадобится пластиковая лопатка для разборки электроники (например, из набора для ремонта смартфонов) или обычная гитарная медиатор толщиной 0,5–0,8 мм. Металлические инструменты использовать не рекомендуется – они могут оставить царапины или повредить контакты на плате. Для пультов с герметичным корпусом (например, водонепроницаемых) дополнительно нужны пинцет с тонкими губками и ножницы для резки силиконовых уплотнителей.
Если цель разборки – замена элементов питания или пайка, подготовьте паяльник мощностью 25–40 Вт с тонким жалом (0,5–1 мм), припой диаметром 0,5 мм и флюс для электроники (например, канифоль или безотмывочный гель). Для очистки контактов от окислов пригодится изопропиловый спирт (90% и выше) и безворсовая салфетка. В сложных случаях, когда требуется диагностика платы, используйте мультиметр с режимом прозвонки и измерения напряжения до 20 В.
Независимо от модели пульта избегайте чрезмерного усилия при разборке – пластиковые защёлки легко ломаются. Храните мелкие детали (винты, пружины) в отдельной ёмкости с магнитным дном или на липком коврике, чтобы не потерять их. Если корпус не поддаётся, проверьте наличие скрытых винтов под батарейным отсеком или наклейками – производители часто маскируют крепёж таким образом.

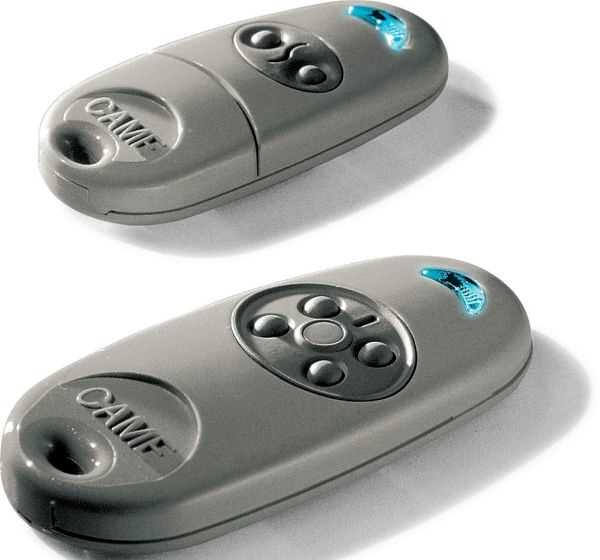

Как безопасно снять корпус пульта без повреждений
Перед началом осмотрите корпус на наличие скрытых защёлок или винтов под наклейками, резиновыми вставками или батарейным отсеком. Используйте пластиковую лопатку или медиатор толщиной не более 1,5 мм – металлические инструменты оставляют царапины и могут повредить пластик. Вставляйте инструмент в стык между половинками корпуса под углом 30–45° и аккуратно отжимайте защёлки, начиная с угла, где шов шире. Если корпус не поддаётся, проверьте наличие винтов под силиконовыми ножками или в углублениях – часто производители прячут их под съёмными элементами.
При работе с пультами на защёлках без винтов избегайте приложения силы к углам – там пластик тоньше и склонен к растрескиванию. Если защёлка не поддаётся, прогрейте стык феном при температуре 60–70°C в течение 15–20 секунд: это размягчит пластик и снизит риск поломки. Для пультов с винтовым креплением используйте отвёртку с магнитным наконечником соответствующего размера (чаще PH0 или PH1) – это предотвратит соскальзывание и повреждение шлицов. После снятия корпуса отложите винты в отдельную ёмкость, чтобы не потерять.
Где искать скрытые винты и защёлки внутри пульта
Первое место – под батарейным отсеком. Даже если крышка снимается легко, под ней часто прячут один или два винта под наклейкой или резиновой прокладкой. Проверьте углы отсека: производители любят размещать крепёж там, где его не видно при беглом осмотре. Если наклейка не отклеивается целиком, аккуратно подденьте её острым ножом или пластиковой картой, чтобы не порвать.
Второй типичный участок – швы корпуса. Осмотрите стыки половинок пульта на свет: зазоры между пластиковыми деталями могут выдавать скрытые защёлки. Чаще всего они расположены по периметру, но встречаются и в центре, особенно у пультов с выступающими кнопками. Используйте тонкую отвёртку или медиатор, чтобы поддеть корпус в этих местах, но не давите сильно – защёлки легко сломать.
Не игнорируйте кнопки. Под клавишами иногда скрываются винты, особенно если кнопки крупные или имеют сложную форму. Снимите резиновую накладку с кнопок (она обычно держится на защёлках или клею) и проверьте пространство под ней. У пультов с подсветкой винты могут быть спрятаны под светодиодной платой, которую придётся отпаять или отсоединить.
- Задняя панель: ищите углубления или отверстия, прикрытые пластиковыми заглушками. Они часто маскируют винты под цвет корпуса.
- Боковые грани: у некоторых моделей винты прячутся под резиновыми ножками или антискользящими вставками.
- Внутренние выступы: если корпус не разбирается, попробуйте надавить на пластиковые выступы внутри – иногда они служат скрытыми фиксаторами.
Пульты с металлическими вставками или антеннами требуют особого внимания. Винты могут быть спрятаны под металлической пластиной, прикрученной к корпусу, или внутри антенного отсека. Если антенна съёмная, отсоедините её и проверьте резьбовое соединение – там часто прячут дополнительный крепёж.
Обратите внимание на симметрию. Если одна половина корпуса крепится винтами, а вторая нет, вероятно, вторая держится на защёлках. Прощупайте пальцами внутреннюю поверхность корпуса: защёлки обычно имеют небольшие выступы или углубления, за которые можно зацепиться инструментом. У пультов с глянцевым покрытием защёлки иногда видны как едва заметные линии на стыках.
Если корпус не поддаётся, попробуйте нагреть его феном. Пластик расширяется при нагреве, и защёлки легче отходят. Нагревайте швы равномерно, избегая перегрева кнопок или электронных компонентов. После нагрева сразу же попробуйте разъединить половинки – эффект временный.
Последний шаг – документация. Если пульт от известного производителя (например, Came, Nice, Doorhan), поищите схемы разборки в интернете. Часто на форумах или в сервисных мануалах указаны точные места расположения скрытых креплений. Если модель редкая, сравните её с похожими пультами того же бренда – конструкция может повторяться.
Как правильно отсоединить плату и кнопки от корпуса
Перед началом работы подготовьте инструменты: тонкую плоскую отвёртку (шириной 2–3 мм), пинцет с антистатическим покрытием, пластиковую лопатку или медиатор для гитар. Большинство пультов фиксируются защёлками по периметру корпуса – их расположение можно определить по характерным углублениям или швам на стыке половинок. Вставьте отвёртку в зазор между верхней и нижней частью корпуса и аккуратно подденьте защёлку, избегая резких движений: чрезмерное усилие может сломать пластиковые фиксаторы, особенно у моделей с тонкими стенками (например, Nice Flor-S или Came Top-432).
После вскрытия корпуса оцените способ крепления платы. В 70% случаев она фиксируется винтами под крестовую отвёртку (PH0 или PH1) либо пластиковыми стойками с защёлками. Если плата припаяна к кнопкам (как у пультов Doorhan или Hormann), отсоединяйте её только после демонтажа кнопочного блока. Для этого переверните плату и найдите точки пайки – обычно это 4–8 контактных площадок диаметром 1–1,5 мм. Нагрейте паяльником (температура 280–320°C) каждую точку по 2–3 секунды, одновременно поддевая кнопку пинцетом. Избегайте длительного нагрева: перегрев может повредить токопроводящие дорожки на плате.
Если кнопки крепятся на отдельной мембране (характерно для пультов Faac XT4 или BFT Mitto), действуйте по следующей схеме:
| Этап | Действие | Инструмент | Особенности |
|---|---|---|---|
| 1. Отсоединение мембраны | Подденьте край мембраны пластиковой лопаткой, начиная с угла | Пластиковая лопатка, пинцет | Мембрана часто приклеена – не тяните резко, чтобы не порвать контакты |
| 2. Демонтаж кнопок | Снимите кнопки с направляющих, нажав на них с обратной стороны | Пинцет, пальцы | Кнопки могут быть вставлены в пазы – проверьте наличие защёлок |
| 3. Отпайка проводов (если есть) | Отпаяйте провода от контактных площадок на плате | Паяльник, отсос для припоя | Запомните расположение проводов – сфотографируйте перед отпайкой |
При работе с пультами, где плата закреплена на клеевой основе (например, An-Motors или некоторые модели Alutech), используйте изопропиловый спирт (концентрация 90%+) для размягчения клея. Нанесите спирт по периметру платы с помощью шприца или кисточки, подождите 30–60 секунд, затем аккуратно подденьте плату пластиковой лопаткой. Избегайте металлических инструментов: они могут замкнуть дорожки на плате. После демонтажа очистите остатки клея с корпуса и платы ватным тампоном, смоченным в спирте, чтобы обеспечить плотное прилегание при обратной сборке.
