Как влияет напряжение на силу тока в цепи

Закон Ома – фундаментальное соотношение, связывающее силу тока (I), напряжение (U) и сопротивление (R) в линейных цепях. Для металлических проводников при постоянной температуре ток прямо пропорционален напряжению: I = U/R. Однако на практике эта зависимость нарушается при превышении пороговых значений – например, в медных проводах сечением 1,5 мм² при напряжении свыше 220 В начинается нелинейный рост тока из-за нагрева и увеличения сопротивления.

В реальных цепях отклонения от закона Ома обусловлены температурными эффектами, нелинейными элементами (диоды, транзисторы) и паразитными параметрами (индуктивность, ёмкость). Так, в полупроводниковых диодах ток экспоненциально зависит от напряжения: I = I₀(e^qU/kT − 1), где I₀ – обратный ток насыщения, q – заряд электрона, k – постоянная Больцмана, T – температура. При прямом смещении 0,7 В для кремниевых диодов ток резко возрастает, что требует учёта при расчёте цепей питания.

Для точного анализа зависимости I(U) используют вольт-амперные характеристики (ВАХ). Например, у резистора с сопротивлением 100 Ом при напряжении 12 В ток составит 120 мА, но при 50 В – уже 500 мА, что может превысить допустимую мощность рассеивания (P = U²/R). В цепях с индуктивностью ток отстаёт от напряжения на 90°, а в ёмкостных – опережает, что критично для фильтров и трансформаторов. Рекомендуется применять осциллографы с входным сопротивлением ≥1 МОм для измерения ВАХ без искажений.

При проектировании цепей учитывайте предельные параметры: для алюминиевых проводов допустимая плотность тока – 4–6 А/мм², для меди – 6–10 А/мм². Превышение этих значений ведёт к перегреву и деградации изоляции. В импульсных режимах (например, в блоках питания) пиковые токи могут в 2–3 раза превышать номинальные, что требует использования компонентов с запасом по мощности.

Как закон Ома определяет связь между током и напряжением

Закон Ома формулируется как I = U/R, где I – сила тока в амперах, U – напряжение в вольтах, R – сопротивление в омах. Эта зависимость показывает, что при постоянном сопротивлении ток прямо пропорционален напряжению: увеличение напряжения в 2 раза ведёт к удвоению тока. Например, если сопротивление цепи 10 Ом, то при напряжении 5 В ток составит 0,5 А, а при 10 В – 1 А.

Обратная зависимость проявляется при изменении сопротивления. Если напряжение фиксировано (например, 12 В), а сопротивление возрастает с 4 до 8 Ом, ток уменьшается с 3 до 1,5 А. Это критично для расчёта сечения проводов: при завышенном сопротивлении провода падает ток, что снижает эффективность передачи энергии. Для медного провода сечением 1 мм² сопротивление на 1 м длины составляет ~0,0175 Ом – при длине 10 м и токе 10 А падение напряжения достигнет 1,75 В.

Закон Ома применим только к линейным элементам, где сопротивление не зависит от тока или напряжения. В реальных цепях с полупроводниками (диоды, транзисторы) или нелинейными резисторами (термисторы, варисторы) зависимость нарушается. Например, у лампы накаливания сопротивление холодной спирали в 10 раз ниже, чем в рабочем режиме, что вызывает бросок тока при включении. Для таких случаев используют вольт-амперные характеристики (ВАХ), где связь I(U) нелинейна.

Практическое значение закона Ома – расчёт параметров цепей. При проектировании источника питания с током 2 А и напряжением 5 В требуемое сопротивление нагрузки составит 2,5 Ом. Если нагрузка имеет меньшее сопротивление (например, 1 Ом), ток возрастёт до 5 А, что может превысить допустимые значения для источника. Для защиты используют предохранители или резисторы, ограничивающие ток до безопасного уровня.

В цепях переменного тока закон Ома усложняется из-за реактивных элементов (катушки, конденсаторы). Полное сопротивление Z определяется как Z = √(R² + (X_L − X_C)²), где X_L – индуктивное, X_C – ёмкостное сопротивление. Например, для катушки с индуктивностью 0,1 Гн на частоте 50 Гц X_L = 31,4 Ом, и при напряжении 220 В ток составит ~7 А, даже если активное сопротивление катушки близко к нулю.

Для проверки соблюдения закона Ома в цепи измеряют ток и напряжение при разных сопротивлениях. Если график I(U) – прямая линия, элемент линейный. Отклонения указывают на нелинейность или наличие паразитных эффектов (нагрев, электромагнитные помехи). В лабораторных условиях используют реостаты для плавного изменения сопротивления и осциллографы для анализа формы сигнала.

Практическое измерение тока и напряжения в простой цепи

Для измерения тока и напряжения в цепи с резистором 1 кОм и источником постоянного напряжения 9 В потребуются мультиметр, соединительные провода и макетная плата. Подключите резистор к источнику последовательно, соблюдая полярность. Мультиметр в режиме измерения тока (диапазон 200 мА) включается последовательно с резистором, а в режиме измерения напряжения (диапазон 20 В) – параллельно ему.

При измерении тока через резистор 1 кОм при напряжении 9 В мультиметр покажет ~9 мА, что соответствует закону Ома: I = U/R. Если показания отличаются более чем на 5%, проверьте сопротивление резистора отдельно – допуск ±5% для большинства компонентов считается нормой. Избегайте подачи напряжения выше 10 В на резисторы с мощностью менее 0,25 Вт: это приведёт к перегреву и искажению результатов.

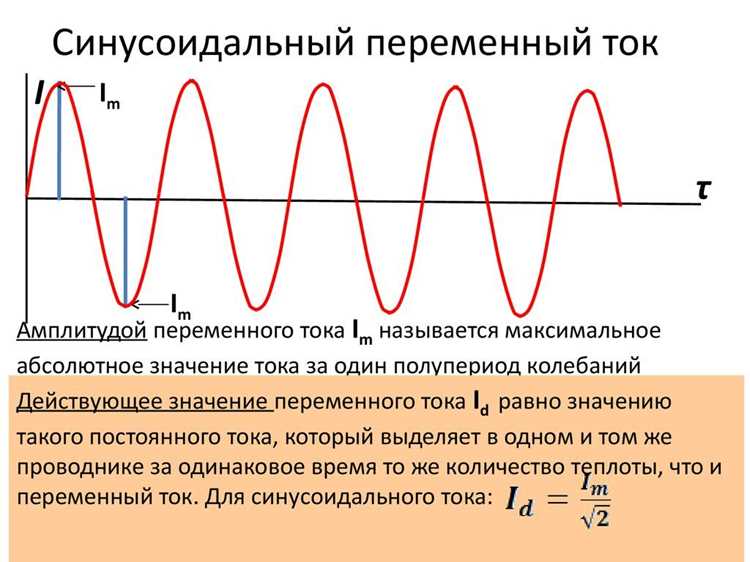

При работе с цепями переменного тока используйте мультиметр с функцией True RMS. Для измерения действующего значения напряжения 220 В выберите диапазон 600 В AC. Никогда не касайтесь щупов руками во время измерений: даже при низком токе высокое напряжение опасно. Замените провода с повреждённой изоляцией перед началом эксперимента.

Для проверки зависимости I(U) соберите цепь с потенциометром 10 кОм и резистором 470 Ом. Плавно изменяйте напряжение от 0 до 5 В, фиксируя ток через резистор. Постройте график: линейная зависимость подтвердит выполнение закона Ома. Отклонения от прямой линии укажут на нелинейность компонентов или паразитные сопротивления в цепи.

При измерении малых токов (менее 1 мА) используйте диапазон 2000 мкА мультиметра. Убедитесь, что внутреннее сопротивление прибора не влияет на цепь: для этого измерьте напряжение на резисторе до и после подключения мультиметра. Разница более 1% свидетельствует о необходимости применения прибора с высоким входным сопротивлением (не менее 10 МОм).

Записывайте результаты сразу после измерений, указывая условия: температура (20–25 °C), влажность, тип и погрешность приборов. Для повторяемости эксперимента фиксируйте не только значения, но и схему подключения. При анализе данных учитывайте допуски компонентов: резисторы с маркировкой 1 кОм могут иметь реальное сопротивление от 950 до 1050 Ом.

Влияние сопротивления на силу тока при постоянном напряжении

Закон Ома для участка цепи однозначно определяет зависимость: при неизменном напряжении сила тока обратно пропорциональна сопротивлению. Если напряжение источника составляет 12 В, а сопротивление цепи увеличивается с 2 Ом до 6 Ом, ток снижается с 6 А до 2 А. Эта зависимость критична для расчёта нагрузок в низковольтных системах, где даже незначительное изменение сопротивления контактов или проводников приводит к существенным колебаниям тока.

В реальных цепях сопротивление не ограничивается номиналом резистора. Переходные сопротивления разъёмов, окисление контактов, длина и сечение проводов – все эти факторы суммируются. Например, медный провод сечением 1,5 мм² длиной 10 м при 20°C имеет сопротивление ~0,11 Ом. При напряжении 220 В это даёт падение тока на ~0,5 А, что необходимо учитывать при проектировании протяжённых цепей освещения или обогрева.

Для стабилизации тока при переменном сопротивлении нагрузки применяют балластные резисторы или активные схемы регулирования. В LED-драйверах, например, при изменении сопротивления светодиодов в диапазоне 10–50 Ом (из-за нагрева) ток поддерживается на уровне 350 мА за счёт встроенных стабилизаторов. Без такой компенсации яркость свечения менялась бы на 30–40%, что неприемлемо для систем освещения с жёсткими требованиями к равномерности.

Температурный коэффициент сопротивления (ТКС) материалов вносит дополнительную нелинейность. У меди ТКС составляет +0,0039 К⁻¹: при нагреве провода с 20°C до 80°C его сопротивление возрастает на ~23%. В цепях с высокими пусковыми токами (например, электродвигатели) это приводит к снижению тока на 15–20% в первые секунды работы, что может вызвать ложное срабатывание защитных реле, настроенных на номинальные параметры.

При выборе сечения проводов для цепей с постоянным напряжением руководствуются допустимым падением напряжения (обычно ≤5%). Для цепи 12 В с током 10 А и длиной 5 м допустимое сопротивление провода – не более 0,06 Ом. Это требует использования кабеля сечением не менее 6 мм² (медь), иначе падение напряжения превысит 0,6 В, что критично для чувствительных устройств, таких как контроллеры или датчики.

В высокочастотных цепях скин-эффект увеличивает эффективное сопротивление проводников. На частоте 1 МГц глубина проникновения тока в медь составляет ~66 мкм. Для провода диаметром 1 мм сопротивление на переменном токе возрастает в ~1,5 раза по сравнению с постоянным. Это необходимо учитывать при расчёте силовых цепей импульсных источников питания, где неверный выбор сечения приводит к перегреву и потерям до 10–15% мощности.

Расчет тока в цепи с последовательным и параллельным соединением

Последовательное соединение резисторов подчиняется закону Ома для полной цепи: ток через все элементы одинаков, а общее сопротивление равно сумме сопротивлений. Формула расчета тока: I = U / (R₁ + R₂ + ... + Rₙ). Например, при напряжении 12 В и двух резисторах 4 Ом и 8 Ом ток составит I = 12 / (4 + 8) = 1 А. Важно: падение напряжения на каждом резисторе пропорционально его сопротивлению (U₁ = I·R₁).

В параллельных цепях ток распределяется обратно пропорционально сопротивлениям. Общая проводимость рассчитывается как сумма проводимостей ветвей: 1/Rₒбщ = 1/R₁ + 1/R₂ + ... + 1/Rₙ. Для двух резисторов 6 Ом и 3 Ом при напряжении 9 В общий ток равен Iₒбщ = 9 / (6·3 / (6+3)) = 4,5 А. Токи в ветвях: I₁ = 9/6 = 1,5 А, I₂ = 9/3 = 3 А.

• Последовательное соединение:
  • Ток одинаков во всех элементах.
  • Общее сопротивление больше любого из резисторов.
  • При обрыве цепи ток прекращается полностью.
• Параллельное соединение:
  • Напряжение на всех ветвях одинаково.
  • Общее сопротивление меньше наименьшего резистора.
  • Обрыв одной ветви не влияет на остальные.

Для смешанных цепей применяют поэтапный расчет. Сначала вычисляют эквивалентное сопротивление параллельных участков, затем суммируют с последовательными. Пример: цепь с резисторами 2 Ом (последовательно), 4 Ом и 6 Ом (параллельно). Эквивалент параллельного участка: Rₚ = (4·6)/(4+6) = 2,4 Ом. Общее сопротивление: Rₒбщ = 2 + 2,4 = 4,4 Ом. При напряжении 22 В ток составит I = 22 / 4,4 = 5 А.

Погрешности измерений возникают при неидеальных условиях. В последовательных цепях падение напряжения на контактах (0,1–0,5 В) снижает расчетный ток. В параллельных – разброс номиналов резисторов (±5%) приводит к неравномерному распределению токов. Для точности используют мультиметр в режиме измерения тока (последовательное подключение) или напряжения (параллельное). При расчетах учитывайте температурный коэффициент сопротивления (для меди +0,39%/°C).

Практическое применение:

1. Делители напряжения (последовательное соединение) – для питания маломощных устройств. Пример: резисторы 1 кОм и 2 кОм при 15 В дадут Uₒᵤₜ = 15 · (2 / (1+2)) = 10 В.
2. Токоограничивающие цепи (параллельное соединение) – для защиты светодиодов. Резистор 220 Ом и светодиод (2 В, 20 мА) подключаются к 5 В: R = (5–2)/0,02 = 150 Ом (выбирают ближайший номинал 220 Ом).
3. Шунты для амперметров – параллельное подключение низкоомного резистора расширяет предел измерений. Для амперметра на 1 А с внутренним сопротивлением 0,1 Ом шунт 0,01 Ом позволит измерять до 10 А.

Почему ток растет при увеличении напряжения в реальных схемах

В идеальных условиях закон Ома (I = U/R) описывает линейную зависимость тока от напряжения. Однако в реальных схемах сопротивление элементов не всегда постоянно. Например, у полупроводниковых диодов вольт-амперная характеристика (ВАХ) нелинейна: при росте напряжения ток увеличивается экспоненциально из-за снижения потенциального барьера p-n-перехода. Для кремниевого диода при напряжении 0,6 В ток может составлять 1 мА, а при 0,7 В – уже 10 мА.

В металлических проводниках сопротивление растет с температурой по закону R = R₀(1 + αΔT), где α – температурный коэффициент (для меди α ≈ 0,004 К⁻¹). При увеличении напряжения ток нагревает проводник, повышая его сопротивление. Например, медный провод сечением 1 мм² при 20°C имеет сопротивление 0,017 Ом/м, а при 100°C – 0,023 Ом/м. Это частично компенсирует рост тока, но не отменяет его.

В газоразрядных приборах (неоновые лампы, люминесцентные трубки) ток резко возрастает после достижения напряжения зажигания. До этого момента сопротивление газа велико, но после ионизации оно падает на порядки. Например, неоновая лампа зажигается при 60–90 В, после чего ток может вырасти с микроампер до десятков миллиампер при незначительном увеличении напряжения.

В электролитах зависимость тока от напряжения определяется электрохимическими процессами. При низких напряжениях ток ограничен поляризацией электродов, но после преодоления потенциала разложения (для воды ≈ 1,23 В) он растет линейно. В аккумуляторах при зарядке ток увеличивается пропорционально напряжению до достижения предельного значения, после чего начинается электролиз с выделением газов.

В реальных схемах с активными элементами (транзисторы, тиристоры) ток регулируется не только напряжением, но и управляющими сигналами. Например, в биполярном транзисторе ток коллектора Ic = βIb, где Ib – ток базы. При фиксированном Ib увеличение напряжения коллектор-эмиттер Uce с 1 В до 10 В может повысить Ic на 10–20% из-за эффекта Эрли (расширение обедненной области).

Сравнение поведения тока в разных элементах при увеличении напряжения:

Для минимизации нелинейных эффектов в схемах используют стабилизаторы напряжения, ограничители тока и термостабилизацию. Например, в усилителях на биполярных транзисторах применяют обратную связь для компенсации температурного дрейфа. В цепях с диодами последовательно включают резисторы, чтобы ограничить ток на уровне, не превышающем максимально допустимый (для маломощных диодов – 20–100 мА).
