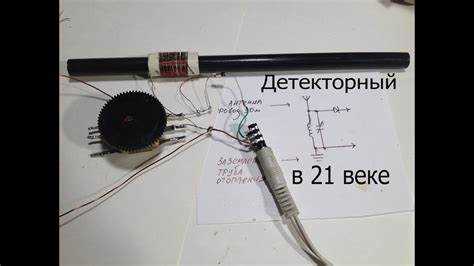

Заземление – критически важный элемент любого радиоприемника, особенно самодельного. Без него приемник будет уязвим к помехам, статическим разрядам и нестабильной работе. Правильно организованное заземление снижает уровень шумов на 20–40 дБ, улучшает избирательность и защищает схему от повреждений. В этой статье рассмотрим конкретные методы создания эффективного заземления с минимальными затратами.
Для радиоприемника на диапазоны ДВ, СВ и КВ достаточно заземления сопротивлением не более 10 Ом. В городских условиях добиться этого проще всего через водопроводные трубы (если они металлические) или систему отопления. Используйте медный провод сечением не менее 2,5 мм², зачистите место контакта до металлического блеска и закрепите хомутом с винтовым зажимом. Избегайте алюминиевых проводов – они окисляются и увеличивают сопротивление.
На даче или в сельской местности заземление делают с помощью металлического штыря длиной 1,5–2 метра, забитого в землю на глубину не менее 1,2 метра. Штырь должен быть из оцинкованной стали или меди, диаметром 12–16 мм. Для снижения сопротивления почву вокруг штыря увлажняют солевым раствором (1 кг соли на 10 литров воды). Провод от штыря к приемнику прокладывайте без изгибов и скруток, используя пайку или надежные клеммы.
Если приемник работает на УКВ или в условиях высокой влажности, заземление дополняют противовесом – системой проводов, растянутых на высоте 0,5–1 метр над землей. Длина противовеса должна быть не менее четверти длины волны принимаемого сигнала. Например, для частоты 14 МГц (20 метров) противовес должен быть около 5 метров. Провода противовеса располагайте радиально от антенны, избегая параллельного расположения с линиями электропередач.
Проверяйте сопротивление заземления мультиметром в режиме измерения сопротивления. Если показания превышают 10 Ом, добавьте второй штырь на расстоянии не менее 1,5 метра от первого и соедините их параллельно. В крайнем случае используйте заземление через заземляющий контакт розетки, но только если уверены в его исправности – некачественное заземление в электросети может ухудшить работу приемника.
Какие материалы и инструменты понадобятся для заземления
Для эффективного заземления радиоприемника потребуется медный провод сечением не менее 4 мм² или оцинкованная стальная полоса толщиной 3–4 мм – они обеспечат минимальное сопротивление току. В качестве заземлителя используйте стальной штырь диаметром 16–20 мм и длиной 1,5–2 м (для вертикального забивания) или металлическую пластину 50×50 см толщиной 4–5 мм (для горизонтального заглубления). Дополнительно понадобятся латунные или медные клеммы с болтовым соединением М6–М8 для надежного контакта провода с заземлителем и корпусом приемника. Изолируйте места соединений термоусадочной трубкой или резиновой лентой, чтобы предотвратить коррозию.
Инструменты: кувалда (для забивания штыря), лопата (если планируется траншея), мультиметр с функцией измерения сопротивления до 200 Ом (для проверки качества заземления), гаечные ключи на 10–13 мм, пассатижи, нож для зачистки проводов и напильник для обработки кромок металлических элементов. При работе в сухом грунте добавьте в зону заземления 1–2 ведра солевого раствора (1 кг соли на 10 л воды) – это снизит сопротивление грунта в 2–3 раза.
Как выбрать оптимальное место для установки заземляющего контура
Уровень грунтовых вод и сезонные изменения влажности критичны для стабильности заземления. В регионах с промерзанием почвы зимой сопротивление грунта может вырасти в 5–10 раз. Для компенсации используйте химические электролиты (например, смесь соли и древесного угля в пропорции 1:1) или закладывайте заземлители ниже глубины промерзания (1,2–2 м в средней полосе России). В таблице ниже приведены данные по удельному сопротивлению грунтов в зависимости от влажности:
| Тип грунта | Удельное сопротивление (Ом·м) при влажности 10% | Удельное сопротивление (Ом·м) при влажности 30% |
|---|---|---|
| Песок | 1000–5000 | 200–1000 |
| Глина | 100–300 | 20–60 |
| Суглинок | 150–400 | 30–80 |
| Торф | 50–200 | 10–40 |
Избегайте установки заземления вблизи источников электромагнитных помех: трансформаторных подстанций, высоковольтных линий, электрифицированных железных дорог. Минимальное расстояние до таких объектов – 20 м. Также не размещайте заземлители в зонах с агрессивными грунтовыми водами (кислотными или щелочными), так как это ускорит коррозию металла. Для проверки используйте pH-тест грунта: оптимальный диапазон – 6,5–7,5.
Если заземление монтируется в городских условиях, используйте существующие металлические конструкции с подтвержденной непрерывностью. Подходящие варианты: стальные каркасы зданий, обсадные трубы скважин, металлические ограждения (при условии их надежного контакта с землей). Избегайте газопроводов и труб отопления – их использование запрещено правилами ПУЭ. Для проверки качества контакта измерьте сопротивление между конструкцией и заземлителем: оно не должно превышать 4 Ом.
Временные заземления для полевых условий (например, на даче) можно организовать с помощью металлических штырей диаметром 12–16 мм и длиной 1–1,5 м. Забивайте их на расстоянии не менее 1,5 м друг от друга, соединяя медным проводом сечением 6–10 мм². Для улучшения контакта с грунтом поливайте место установки солевым раствором (1 кг соли на 10 л воды) каждые 2–3 месяца. В засушливых регионах используйте заземлители с цинковым покрытием – они дольше сохраняют проводимость.
Пошаговая инструкция по созданию металлического заземлителя
Выберите стальной прут диаметром 16–20 мм или уголок 50×50 мм длиной 2–2,5 м. Заточите один конец под конус для облегчения забивания в грунт. Обработайте поверхность наждачной бумагой (зерно 80–120) и покройте антикоррозийным составом – битумной мастикой или цинксодержащей краской. Для влажных почв используйте оцинкованную сталь или медь (прут 10–12 мм). Избегайте алюминия: он быстро окисляется.
Забейте заземлитель вертикально на глубину не менее 1,8 м, оставляя 10–15 см над землёй для подключения. Используйте кувалду массой 4–6 кг, защитив верхний конец прута накладкой из дерева или резины. Для каменистых грунтов предварительно пробурите скважину диаметром 30–40 мм. Подключите медный провод сечением 6–10 мм² к заземлителю болтовым соединением М8–М10 с шайбами и гровером. Место контакта заизолируйте термоусадочной трубкой или лентой ПВХ. Проверьте сопротивление заземления мультиметром: оно не должно превышать 10 Ом для радиоприёмника.

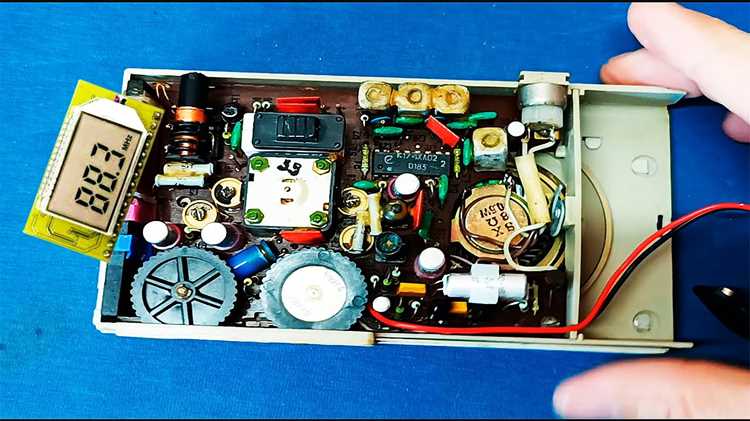

Как правильно подключить заземляющий провод к радиоприемнику
Второй конец провода подключите к надежному заземлителю: водопроводной трубе из металла (не пластиковой), стальному стержню диаметром 12–16 мм, вбитому в землю на глубину 1,5–2 м, или к шине заземления в электрощитке. При использовании трубы убедитесь, что она не имеет диэлектрических вставок, а соединение выполните через хомут с болтовым креплением, предварительно зачистив место контакта. Для проверки качества заземления измерьте сопротивление между корпусом приемника и заземлителем мультиметром – оно не должно превышать 4 Ом.
Проверка сопротивления заземления мультиметром
Для измерения сопротивления заземления мультиметром потребуется режим проверки сопротивления (Ω) с диапазоном до 200 Ом. Перед началом отключите питание радиоприемника и убедитесь, что заземляющий проводник не подключен к источнику напряжения. Подсоедините один щуп к заземляющему контакту (например, к металлическому штырю или пластине), а второй – к точке подключения заземления в схеме приемника.
Идеальное сопротивление заземления для самодельного радиоприемника не должно превышать 10 Ом. Если мультиметр показывает значение выше 20 Ом, проверьте качество соединений: очистите контакты от окислов, подтяните болтовые соединения или замените проводник на более толстый (сечением не менее 2,5 мм²). В условиях влажной почвы сопротивление может снижаться, но для стабильной работы приемника важна минимальная величина.
При измерении в сухом помещении или на бетонном полу используйте вспомогательный заземлитель – металлический стержень длиной 30–50 см, вбитый в землю на глубину не менее 20 см. Подключите один щуп к основному заземлению, второй – к вспомогательному. Если показания превышают 50 Ом, увеличьте площадь контакта с землей, добавив солевой раствор вокруг стержня или заменив его на медную пластину.
Мультиметры бюджетного сегмента могут давать погрешность до 5% на малых сопротивлениях. Для точной проверки проведите три измерения с интервалом в 1 минуту и усредните результат. Если разброс значений превышает 10%, замените батарею прибора или используйте более точную модель с функцией измерения низких сопротивлений (например, UNI-T UT61E).
Не полагайтесь на визуальный осмотр заземления – даже ржавый проводник может казаться надежным, но иметь высокое сопротивление из-за коррозии внутри. Для проверки целостности заземляющего контура используйте режим прозвонки мультиметра: при исправном соединении прибор издаст звуковой сигнал, а сопротивление не превысит 1 Ом. Если сигнала нет, ищите обрыв или плохой контакт.
В условиях городской квартиры допустимо использовать в качестве временного заземления водопроводные трубы из металла, но только после проверки их потенциала относительно фазы. Подключите один щуп к трубе, второй – к фазному проводу через резистор 1 кОм. Если мультиметр в режиме переменного напряжения покажет более 10 В, труба не подходит для заземления – используйте альтернативные методы, например, заземление через УЗО.
Типичные ошибки при монтаже заземления и способы их избежать
Первая ошибка – использование тонких проводников (менее 2,5 мм² для меди) или алюминиевых жил без антикоррозийной защиты. Это приводит к росту сопротивления контура (норма – не выше 4 Ом для бытовых устройств) и нагреву соединений. Вторая – крепление заземляющего провода к трубам отопления или водоснабжения: металл окисляется, а блуждающие токи создают помехи. Вместо этого применяйте стальной оцинкованный штырь диаметром 16–20 мм, забитый на глубину 2–2,5 м, с подключением через болтовое соединение с шайбами Гровера.
Неправильный выбор точки подключения – еще одна распространенная проблема. Заземление радиоприемника нельзя соединять с нулевым проводом сети или заземлением розеток: это вызовет наводки от бытовых приборов. Используйте отдельный контур с минимальной длиной провода (не более 3 м) и сечением не менее 4 мм². Проверяйте качество соединений мегаомметром: сопротивление изоляции между заземлением и фазой должно превышать 0,5 МОм.
Как улучшить качество заземления в условиях квартиры или частного дома
В квартирах с системой TN-C (где нулевой рабочий и защитный проводники совмещены в PEN) заземление часто отсутствует или неэффективно. Первым шагом станет проверка наличия PE-проводника в розетках с помощью мультиметра: напряжение между фазой и «землей» должно быть близко к 220 В, а между нулем и «землей» – не более 1–3 В. Если показания отличаются, система заземления неработоспособна. В таких случаях единственный легальный способ – модернизация электрощитка до TN-C-S силами электрика с разделением PEN на PE и N.
Для частных домов с собственным контуром заземления критически важны параметры сопротивления растеканию тока. Согласно ПУЭ, оно не должно превышать 4 Ом для сетей 220/380 В. Измерьте его мегаомметром или вызовите специалиста с прибором М416. Если значение выше нормы, улучшите контур:
- Замените стальные электроды на омедненные (например, модульно-штыревые системы ZANDZ) – они служат 30+ лет и снижают сопротивление на 30–50%.
- Увеличьте количество электродов: для глинистых грунтов достаточно 3 штырей длиной 3 м, для песчаных – 5–7 штырей.
- Используйте заземляющий проводник сечением не менее 16 мм² для меди или 50 мм² для стали.
- Обработайте грунт вокруг электродов солевым раствором (1 кг соли на 10 л воды) – это временно снизит сопротивление на 20–40%, но требует обновления каждые 2–3 года.
В условиях ограниченного пространства (балкон, подвал) создайте локальное заземление для радиоприемника. Подойдет металлический лист 50×50 см из меди или оцинкованной стали, заглубленный на 30–50 см во влажный грунт. Соедините его с приемником проводом ПВ-3 сечением 4–6 мм². Для квартир на верхних этажах используйте водопроводные трубы из металла (не пластик!) – подключите провод к трубе через хомут с антикоррозийной смазкой, предварительно зачистив поверхность до блеска. Избегайте газопроводов – это опасно и запрещено.
Шумы и помехи в заземлении часто возникают из-за наводок от бытовых приборов. Решения:
- Разделите силовое и сигнальное заземление: для радиоприемника используйте отдельный провод от контура, не подключая его к общему PE.
- Установите ферритовые кольца на кабель питания приемника (2–3 витка провода) – это снизит высокочастотные помехи на 15–25 дБ.
- Используйте экранированный кабель для соединения антенны с приемником (например, RG-6 с двойным экраном).
- Заземлите корпус приемника через конденсатор 0,1 мкФ на 630 В – это устранит статические наводки, сохранив безопасность.
В домах с пластиковыми трубами или сухими грунтами альтернативой станет искусственное заземление через УЗИП (устройство защиты от импульсных перенапряжений). Подключите его между фазой и PE в щитке – при грозовых разрядах оно сработает как временное заземление. Для радиоприемников с низким энергопотреблением (<5 Вт) допустимо использовать заземление на батарею отопления через резистор 1 кОм 10 Вт – это снизит помехи, но не обеспечит электробезопасность. Помните: любые самодельные решения требуют проверки мультиметром на отсутствие опасного потенциала.
