Чем обработать дно в салоне автомобиля

Днище автомобиля – зона, подверженная максимальному воздействию агрессивных факторов: влаги, солей, песка и гравия. По данным исследований, до 60% случаев коррозии начинаются именно с нижней части кузова, где защитное покрытие изнашивается в 2–3 раза быстрее, чем на других поверхностях. При этом первые очаги ржавчины появляются уже через 3–5 лет эксплуатации, если не предпринять профилактических мер.

Основные угрозы – хлориды натрия и кальция, используемые для борьбы с гололедом. Они проникают в микротрещины лакокрасочного покрытия и запускают электрохимическую коррозию со скоростью до 0,1 мм в год. Песок и мелкие камни, летящие из-под колес, создают абразивный эффект, снимая защитный слой на 10–15 мкм за каждую тысячу километров пробега. В регионах с влажным климатом (например, Северо-Запад России) риск удваивается из-за постоянного контакта с водой.

Эффективная защита требует комплексного подхода: правильной подготовки поверхности, выбора материалов с учетом климата и регулярного контроля. Антикоррозийные составы на основе битума или воска выдерживают температуры от -40°C до +80°C, но теряют свойства через 2–3 года. Полимерные покрытия (например, полиуретановые) служат до 5 лет, но требуют профессионального нанесения. Для самостоятельной обработки подойдут мастики с цинковым наполнителем – они создают барьер толщиной 0,5–1 мм и обеспечивают катодную защиту.

Ключевые этапы защиты: мойка днища под давлением (не менее 120 бар) для удаления солей и грязи, сушка при температуре +60°C в течение 30 минут, обезжиривание растворителем (например, уайт-спиритом) и нанесение грунта. После этого – антикоррозийное покрытие с расходом 0,8–1,2 кг на квадратный метр. В зонах сварных швов и крепежных элементов слой должен быть толще на 20–30%. Повторную обработку рекомендуется проводить каждые 18–24 месяца, а в регионах с агрессивной зимней химией – ежегодно.

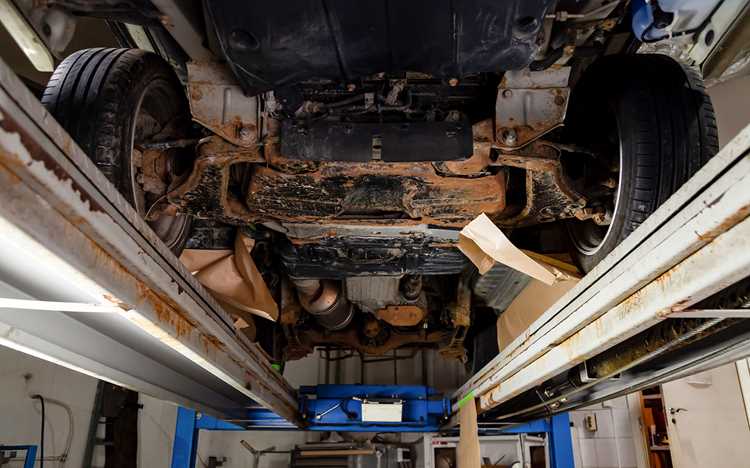

Какие материалы выбрать для антикоррозийной обработки днища

Выбор материала зависит от условий эксплуатации, бюджета и требуемого срока защиты. Основные категории: битумные мастики, восковые составы, полимерные покрытия и жидкие резины. Битумные мастики (например, Dinitrol 479, Body 930) – бюджетный вариант с высокой адгезией, но уязвимы к механическим повреждениям. Восковые составы (Tectyl 506, Waxoyl) проникают в микротрещины, но требуют обновления каждые 1–2 года. Полимерные покрытия (3M 08877, Novol Gravit 630) образуют эластичную пленку, устойчивую к абразивам, но дороже.

Для агрессивных условий (соль, гравий, перепады температур) оптимальны двухкомпонентные эпоксидные составы (SikaCor EG-5, PPG DP40LF). Они создают химически стойкий барьер, выдерживающий до +120°C, но требуют тщательной подготовки поверхности. Жидкие резины (Plasti Dip, Rubberseal) наносятся распылением, образуя толстый слой (до 2 мм), но менее долговечны при постоянном контакте с камнями.

• Битумные мастики: толщина слоя 0,5–1 мм, расход 0,8–1,2 кг/м², срок службы 2–4 года.
• Восковые составы: проникают на глубину до 0,3 мм, расход 0,3–0,5 кг/м², требуют повторной обработки.
• Полимерные покрытия: толщина 0,2–0,5 мм, расход 0,4–0,7 кг/м², срок службы 5+ лет.
• Эпоксидные составы: толщина 0,1–0,3 мм, расход 0,2–0,4 кг/м², устойчивы к химии.

При выборе учитывайте совместимость материалов. Например, битумные мастики нельзя наносить поверх восковых составов – адгезия ухудшится. Для скрытых полостей (лонжероны, пороги) используйте ML-масла (Dinitrol ML, Mercasol 831): они вытесняют влагу и сохраняют текучесть до −40°C. Перед нанесением любого покрытия удалите ржавчину до металла (абразив Sa 2.5) и обезжирьте поверхность (растворитель 646 или антисиликон).

Как правильно подготовить поверхность перед нанесением защиты

Первым шагом удалите грязь и старые покрытия. Используйте мойку высокого давления с насадкой 25–40 градусов на расстоянии 30–50 см. Давление воды должно быть не менее 150 бар, иначе не смоются битумные пятна и застарелая грязь. Для труднодоступных мест применяйте щетку с жесткой щетиной из нейлона или металла (для ржавчины). После мойки просушите днище тепловым пистолетом или сжатым воздухом – остаточная влага снижает адгезию защитных составов на 30–40%.

Оцените состояние металла. Коррозию разделяют на три типа: поверхностную (до 0,1 мм глубиной), точечную (до 1 мм) и сквозную. Для поверхностной ржавчины достаточно механической очистки наждачной бумагой P80–P120. Точечную удаляйте шлифовальной машинкой с лепестковым кругом или проволочной щеткой. Сквозную коррозию вырезайте болгаркой с отрезным диском, затем приваривайте заплаты из стали толщиной 1–1,2 мм. Не оставляйте ржавчину под защитным слоем – она продолжит развиваться.

Обезжирьте поверхность перед нанесением защиты. Используйте растворители на основе уайт-спирита или специальные составы для авто (например, «Body 770»). Наносите их безворсовой салфеткой, протирая металл до полного удаления масляных пятен. Избегайте бензина и ацетона – они оставляют пленку, ухудшающую сцепление. После обезжиривания не касайтесь поверхности руками: жир с кожи снижает адгезию на 20–25%.

Зачистите металл до блеска. Для ручной обработки используйте наждачную бумагу P180–P240, для механической – шлифовальные круги с зернистостью 60–80. Уделите внимание сварным швам и кромкам – там чаще скапливается влага. После зачистки продуйте поверхность сжатым воздухом, чтобы удалить пыль. Если на металле остались следы коррозии, обработайте его преобразователем ржавчины (например, «Цинкарь» или «Фосфомет»). Наносите состав кистью, выдерживайте 15–20 минут, затем смывайте водой.

Проверьте качество подготовки тестом на адгезию. Наклейте на поверхность полоску малярного скотча, резко оторвите. Если на скотче остались частицы металла или ржавчина – подготовка недостаточна. Повторите зачистку и обезжиривание. Для дополнительной защиты нанесите грунт-эпоксидный состав (например, «Reoflex 3+1») слоем 50–80 мкм. Он создает барьер против влаги и улучшает сцепление с финальным покрытием. Сушите грунт при температуре 18–22°C не менее 6 часов.

Устраните неровности и сколы. Заполните углубления шпатлевкой для металла (например, «Novol Bumper Fix»). Наносите ее шпателем, разравнивая слоем не толще 2 мм. После высыхания (20–30 минут) зашлифуйте поверхность наждачной бумагой P240–P320. Убедитесь, что шпатлевка не выступает над уровнем металла – иначе защитное покрытие ляжет неровно и быстрее износится.

Защитите участки, не подлежащие обработке. Закройте тормозные механизмы, выхлопную систему и электропроводку полиэтиленовой пленкой и малярным скотчем. Особое внимание уделите датчикам ABS и топливным магистралям – попадание защитного состава на них может вывести систему из строя. Для труднодоступных мест используйте аэрозольные маскирующие составы (например, «3M Masking Tape»).

Перед нанесением защиты прогрейте поверхность до 15–20°C. Холодный металл снижает текучесть составов, что приводит к неравномерному слою. Используйте инфракрасный обогреватель или тепловую пушку, но не допускайте перегрева выше 40°C – это вызывает испарение растворителей и образование пузырей. После прогрева сразу приступайте к нанесению защитного покрытия: задержка более 30 минут приводит к окислению металла и ухудшению адгезии.

Пошаговая инструкция по нанесению мастики на днище автомобиля

Подготовьте рабочее пространство: температура воздуха должна быть не ниже +10°C, влажность – не выше 70%. Используйте отапливаемый гараж или навес с хорошей вентиляцией. Запаситесь респиратором с фильтром класса А2В2Е2К2, защитными очками и перчатками из нитрила – мастика содержит агрессивные растворители.

Снимите колёса и установите автомобиль на подъёмник или надёжные опоры. Демонтируйте пластиковые подкрылки и брызговики. Закройте тормозные механизмы, топливные магистрали и электропроводку полиэтиленовой плёнкой, закрепив её малярным скотчем. Проверьте днище на наличие сквозной коррозии – такие участки требуют предварительной сварки или установки заплат.

Очистите поверхность металла от грязи, ржавчины и старого покрытия. Используйте металлическую щётку на дрели или пескоструйный аппарат с давлением 6–8 бар. Для удаления масляных пятен примените обезжириватель на основе уайт-спирита или специальный очиститель для автохимии. После обработки продуйте поверхность сжатым воздухом, чтобы удалить пыль и абразивные частицы.

Нанесите преобразователь ржавчины на участки с очагами коррозии. Выбирайте составы на основе ортофосфорной кислоты или цинковые преобразователи. Время выдержки указано на упаковке – обычно 15–30 минут. После обработки промойте поверхность водой и высушите строительным феном или тепловой пушкой. Избегайте естественной сушки – остаточная влага снизит адгезию мастики.

Загрунтуйте очищенный металл эпоксидным или кислотным грунтом. Наносите грунт тонким слоем с помощью краскопульта или кисти, соблюдая межслойную сушку 10–15 минут. Эпоксидный грунт обеспечивает лучшую защиту, но требует тщательной шлифовки перед нанесением мастики. Кислотный грунт не нуждается в шлифовке, но менее устойчив к механическим повреждениям.

Подготовьте мастику к работе. Битумные составы разбавляйте уайт-спиритом в пропорции 10:1, полимерные – не требуют разбавления. Тщательно перемешайте материал деревянной лопаткой или миксером на низких оборотах. Температура мастики должна быть в пределах +15…+25°C – холодный состав густеет, горячий теряет свойства.

Наносите первый слой мастики кистью с жёсткой щетиной или шпателем из нержавеющей стали. Распределяйте материал равномерно, толщиной 0,5–1 мм, избегая подтёков. Особое внимание уделите сварным швам, стыкам и кромкам – там коррозия развивается быстрее. Второй слой наносите через 4–6 часов, когда первый перестанет липнуть. Общая толщина покрытия должна составлять 2–3 мм.

После нанесения последнего слоя выдержите автомобиль в сухом помещении не менее 24 часов. Избегайте контакта с водой и механических воздействий. Перед эксплуатацией проверьте покрытие на отсутствие трещин и отслоений. Для дополнительной защиты обработайте мастику антигравийной плёнкой или восковым составом на основе парафина.

Когда и как часто нужно обновлять антикоррозийное покрытие

Первое обновление антикоррозийного покрытия днища проводите через 2–3 года после заводской обработки или сразу после покупки подержанного автомобиля. Срок зависит от условий эксплуатации: в регионах с зимними реагентами (хлориды, соли) или высокой влажностью (побережья, болотистые зоны) интервал сокращается до 1,5–2 лет. Для автомобилей, часто используемых на грунтовых дорогах или в условиях бездорожья, проверку состояния покрытия выполняйте каждые 12 месяцев – абразивные частицы (песок, гравий) ускоряют износ защитного слоя на 30–40%.

Определить необходимость обновления можно по следующим признакам:

• появление ржавых пятен или вздутий на покрытии – сигнал к немедленной обработке;
• сколы и трещины глубиной более 1 мм, обнажающие металл;
• потеря адгезии (покрытие отслаивается при легком нажатии ногтем);
• изменение цвета слоя на матовый или серый – указывает на деградацию полимеров.

Для долговременной защиты используйте материалы с разной периодичностью: битумные мастики обновляйте каждые 2–3 года, восковые составы – раз в 1–2 года, а полимерные покрытия (например, на основе полиуретана) служат до 5 лет при условии целостности слоя. После мойки днища зимой или поездок по солончакам наносите временную защиту (например, спрей на основе парафина) – это продлит срок службы основного покрытия на 20–25%.

Какие ошибки приводят к быстрому разрушению защитного слоя

Первая и самая распространённая ошибка – некачественная подготовка поверхности перед нанесением защитного состава. Остатки грязи, ржавчины, масла или старого покрытия снижают адгезию на 40–60%, что приводит к отслоению уже через 6–12 месяцев. Для сравнения: при тщательной очистке (пескоструйная обработка или химические преобразователи ржавчины) срок службы покрытия увеличивается до 5–7 лет. Даже мелкие частицы пыли, не удалённые перед нанесением, создают микропустоты, куда проникает влага.

Использование несоответствующих материалов – вторая критическая ошибка. Например, нанесение битумной мастики на оцинкованный металл без предварительной грунтовки приводит к химической реакции и ускоренной коррозии. В таблице ниже приведены несовместимые сочетания материалов:

Нарушение технологии нанесения – третья причина преждевременного износа. Толщина защитного слоя должна составлять 1,5–3 мм для мастик и 0,5–1 мм для полимерных составов. Нанесение слишком тонкого слоя (менее 0,8 мм) не обеспечивает барьерной защиты, а чрезмерно толстый (более 4 мм) трескается при температурных перепадах. Температура окружающей среды при обработке должна быть в диапазоне +10…+25°C – при низких температурах составы плохо полимеризуются, при высоких – образуют поры.

Игнорирование дренажных отверстий в порогах и лонжеронах приводит к скоплению влаги под защитным слоем. Вода, попадая через микротрещины или некачественные швы, не испаряется и вызывает электрохимическую коррозию. По данным исследований, при отсутствии дренажа скорость коррозии увеличивается в 3–5 раз. Проверка и прочистка отверстий каждые 10 000 км пробега снижает риск на 70%.

Эксплуатация автомобиля сразу после обработки – ещё одна распространённая ошибка. Большинство защитных составов требуют времени для полной полимеризации: битумные мастики – 24–48 часов, полимерные – 4–6 часов, восковые – 1–2 часа. Ранний контакт с водой, грязью или механические воздействия (например, езда по гравию) нарушают структуру покрытия. В результате защитный слой теряет до 30% прочности и адгезии.

Отсутствие регулярного осмотра и ремонта повреждений ускоряет разрушение. Даже небольшие сколы или царапины (глубиной более 0,3 мм) становятся очагами коррозии. По статистике, 80% случаев сквозной коррозии начинаются с локальных повреждений защитного слоя. Рекомендуется проверять днище каждые 6 месяцев и восстанавливать покрытие при обнаружении дефектов площадью более 1 см².

Как защитить скрытые полости и сварные швы от ржавчины

Скрытые полости – пороги, лонжероны, стойки кузова – подвержены коррозии из-за скопления влаги и отсутствия вентиляции. Для их защиты используют консерванты на основе воска или масла с высокой проникающей способностью. Оптимальная вязкость состава – 10–30 сСт при 20°C: слишком жидкие не задерживаются на поверхности, густые не проникают в микротрещины. Наносить следует под давлением 4–6 бар через специальные пистолеты с удлинителями, обеспечивая равномерное распределение по всей длине полости.

Сварные швы – критические зоны, где нарушается заводское покрытие. Перед обработкой их очищают от окалины и шлака металлической щеткой или пескоструйным аппаратом с фракцией 0,2–0,5 мм. Затем наносят кислотный грунт (например, фосфатирующий) слоем 10–15 мкм, который химически преобразует ржавчину и улучшает адгезию последующих покрытий. После высыхания (10–15 минут при 20°C) шов покрывают эпоксидным грунтом толщиной 40–60 мкм – он создает непроницаемый барьер для влаги.

• Для полостей выбирайте составы с тиксотропными свойствами: они не стекают при нанесении и не высыхают полностью, сохраняя эластичность. Примеры: Dinitrol ML, Tectyl 506, Mercasol 831.
• Температура нанесения – не ниже +5°C: при низких температурах составы густеют, плохо проникают в микропоры.
• После обработки проверяйте качество покрытия эндоскопом с подсветкой: необработанные участки – источник будущей коррозии.

Регулярность обработки зависит от условий эксплуатации. В регионах с высокой влажностью или зимним использованием реагентов повторяйте процедуру каждые 2 года. Для сухого климата интервал увеличивается до 4–5 лет. Контролируйте состояние полостей при каждом ТО: удаляйте грязь и влагу сжатым воздухом (давление 6–8 бар) перед повторным нанесением консерванта.

Сварные швы на днище и арках дополнительно защищают антигравийным покрытием. Наносите его слоем 150–200 мкм после грунтовки: материал должен быть эластичным (например, Body 950 или Novol Gravit 600) и устойчивым к абразивному износу. Избегайте нанесения на горячие поверхности – это приводит к образованию пузырей и отслоению.

Для профилактики коррозии в скрытых полостях установите магнитные пробки в нижних точках порогов и лонжеронов. Они позволяют сливать скопившуюся влагу без демонтажа обшивки. В зимний период после мойки продувайте полости теплым воздухом (температура 40–50°C) в течение 5–10 минут: это ускоряет испарение остаточной влаги и предотвращает замерзание конденсата.
