Стойки в автомобиле – ключевой элемент подвески, отвечающий за гашение колебаний, стабилизацию кузова и сохранение контакта колес с дорогой. В большинстве легковых машин используются амортизационные стойки Макферсон или двухрычажные подвески, где стойки интегрированы с пружинами и опорами. Их расположение зависит от типа подвески и конструкции автомобиля, но основные точки крепления остаются неизменными: верхняя часть соединяется с кузовом через опорный подшипник, а нижняя – с поворотным кулаком или рычагом.
В передней подвеске стойки находятся по обе стороны моторного отсека, за колесными арками. Верхняя точка крепления обычно скрыта под пластиковым кожухом или заглушкой в районе брызговика крыла. Нижняя часть стойки фиксируется к поворотному кулаку через болтовое соединение или шаровую опору. В задней подвеске стойки могут располагаться внутри багажника (у седанов) или под полом кузова (у хэтчбеков и кроссоверов), часто прикрытые пластиковыми накладками или шумоизоляцией.
Для точной диагностики или замены стоек важно знать не только их расположение, но и сопутствующие элементы. Например, в передней подвеске Макферсон стойка совмещена с пружиной и опорным подшипником, а в задней – может быть независимой или объединенной с балкой. На схемах производителей стойки обозначаются как «амортизатор» или «демпфер», а их крепления – «верхняя опора» и «нижний кронштейн». Перед началом работ всегда сверяйтесь с официальной документацией для вашей модели: расположение болтов, углы установки и момент затяжки могут отличаться даже у машин одной марки.
На фото ниже показаны типичные места установки стоек в автомобилях с разными типами подвески. Обратите внимание на отличия в креплениях: у переднеприводных машин стойки часто наклонены под углом к кузову, а у заднеприводных – расположены вертикально. Если стойка течет, издает стуки или не гасит колебания, проверяйте сначала пыльники и отбойники, затем – целостность опор и сайлентблоков. Замена стоек всегда выполняется парами (левая и правая одновременно), чтобы избежать дисбаланса подвески.
Где находятся стойки в машине: схема и фото расположения
Для точной идентификации стоек используйте следующую таблицу с характерными точками крепления и визуальными признаками:
| Тип стойки | Расположение | Крепление | Отличительные признаки |
|---|---|---|---|
| Передняя стойка Макферсона | Колесная арка, ближе к переднему бамперу | Снизу – к поворотному кулаку, сверху – к брызговику через опорный подшипник | Цилиндрический корпус с пружиной, шток выходит из верхней части |
| Задняя стойка (зависимая подвеска) | Колесная арка, ближе к багажнику | Снизу – к балке или рычагу, сверху – к кузову | Компактнее передних, часто без пружины (если пружина отдельно) |
| Задняя стойка (многорычажная подвеска) | Между рычагами и кузовом | Крепится к двум точкам на рычагах и одной на кузове | Короткий корпус, часто с дополнительными тягами |
При самостоятельной диагностике обращайте внимание на утечки масла по корпусу стойки, деформацию пыльника или стуки при раскачивании автомобиля. Для замены потребуется специальный съемник пружин (для стоек с пружинами) и динамометрический ключ для затяжки крепежа с моментом, указанным в сервисной документации (обычно 60–100 Н·м для нижнего болта и 30–50 Н·м для верхней гайки). В автомобилях с электронными системами стабилизации (например, ESP) после замены стоек может потребоваться инициализация датчиков положения кузова.
Какие элементы подвески называют стойками и их назначение
Стойками в автомобильной подвеске называют сборные узлы, объединяющие амортизатор, пружину и опорный подшипник (в передней подвеске типа McPherson) или отдельные компоненты многорычажной системы. В классификации выделяют:
- Амортизационные стойки – интегрированные конструкции, где амортизатор выполняет роль направляющего элемента, воспринимая боковые нагрузки (например, стойки передней подвески на 80% легковых автомобилей).
- Пружинные стойки – отдельные элементы, фиксирующие пружину и передающие усилие на кузов (характерны для задней подвески внедорожников и грузовиков).
- Опорные стойки – короткие тяги, соединяющие стабилизатор поперечной устойчивости с рычагами или амортизаторами (например, стойки стабилизатора в подвеске VAG-группы).
Назначение стоек сводится к трем ключевым функциям: гашение колебаний кузова за счет гидравлического сопротивления амортизатора (до 1200 Н·с/м у спортивных версий), поддержание клиренса через пружины (жесткость от 15 до 50 Н/мм) и обеспечение кинематики колеса. В передней подвеске стойки McPherson дополнительно задают угол развала (до -1,5°) и кастера (2–5°), влияя на управляемость. При износе опорных подшипников (ресурс 60–100 тыс. км) появляется стук на неровностях, а потеря герметичности амортизатора снижает эффективность торможения на 15–20%.
Схема расположения передних стоек в автомобиле с фотопримерами
Передние стойки в автомобиле интегрированы в подвеску типа Макферсон или многорычажную систему. Основные элементы: амортизатор, пружина, опорный подшипник и чашка крепления. В схеме Макферсон стойка совмещает функции демпфирования и направляющего элемента, фиксируясь к кузову через верхнюю опору и к поворотному кулаку снизу. На фото видно, как шток амортизатора проходит сквозь пружину, а опорный подшипник обеспечивает вращение колеса при повороте руля.
В большинстве легковых автомобилей стойки расположены под углом 5–10° к вертикали, что компенсирует динамические нагрузки при торможении и разгоне. На фотопримере видно смещение верхней точки крепления к центру кузова относительно нижнего крепления к поворотному кулаку. Это конструктивное решение снижает нагрузку на шаровые опоры и сайлентблоки рычагов.
Для идентификации стоек на фото обратите внимание на три ключевых точки: верхнее крепление к кузову (обычно под капотом или в арке колеса), среднюю часть с пружиной и нижнее соединение с поворотным кулаком. В автомобилях с адаптивной подвеской к стойке могут подводиться электрические или гидравлические магистрали – их расположение также указано на схемах производителя.
На фото передней подвески BMW 3-й серии (E90) видно, что стойка крепится к кузову через три болта на опорной чашке, а снизу – к поворотному кулаку через клеммное соединение. В отличие от классической схемы, здесь используется отдельный стабилизатор поперечной устойчивости, не связанный напрямую со стойкой. Это характерно для многорычажных подвесок.
При диагностике обращайте внимание на зазоры в опорных подшипниках: при покачивании автомобиля руками люфт в верхней части стойки указывает на износ. На фото видно, как приподнятый автомобиль позволяет осмотреть нижнее крепление стойки – трещины в резиновых втулках или коррозия металла требуют немедленной замены.
В автомобилях с пневмоподвеской (например, Audi A6 C7) стойка совмещена с пневмобаллоном, который заменяет традиционную пружину. На схеме видно, что шток амортизатора проходит внутри баллона, а воздуховод подключается к компрессору через клапан. Такая конструкция требует проверки герметичности соединений при каждом ТО.
Для замены стоек используйте только оригинальные или сертифицированные аналоги с идентичными характеристиками жёсткости. На фото показан момент установки стойки: сначала фиксируется нижнее крепление, затем пружина сжимается специальным съёмником, после чего затягиваются верхние болты. Момент затяжки для большинства моделей – 50–70 Н·м для нижнего крепления и 30–50 Н·м для верхнего.
Где искать задние стойки: визуальные ориентиры и маркировка
Задние стойки амортизаторов расположены в колесных арках задней подвески. Их верхняя часть крепится к кузову через опорный стакан, нижняя – к балке или рычагу подвески. На большинстве легковых автомобилей стойки скрыты под пластиковыми или металлическими накладками арок, которые нужно демонтировать для доступа. В некоторых моделях (например, Volkswagen Golf, Skoda Octavia) стойки частично видны через технологические отверстия в багажнике или под обшивкой салона.
Основные визуальные ориентиры для поиска задних стоек:
- Верхняя точка крепления: ищите круглую или овальную заглушку в багажнике (у седанов) или под ковриком багажного отделения (у хэтчбеков и универсалов). Под ней находится гайка крепления штока стойки.
- Нижнее крепление: стойка соединена с балкой или продольным рычагом через болт диаметром 14–19 мм. На некоторых автомобилях (например, Toyota Corolla E150) нижний болт скрыт под защитным кожухом.
- Корпус стойки: цилиндрический элемент диаметром 40–70 мм, часто с маркировкой производителя (KYB, Monroe, Sachs) и каталожным номером. У газонаполненных стоек корпус обычно алюминиевый или стальной с гладкой поверхностью.
Маркировка на задних стойках наносится лазером или краской на корпус или шток. Примеры обозначений:
- 341256 – каталожный номер (например, для Ford Focus 2).
- KYB 343412 – производитель и артикул.
- Gas-A-Just – тип стойки (газонаполненная, однотрубная).
- 10/2023 – дата производства (месяц/год).
Если маркировка отсутствует, сравните длину штока (обычно 200–350 мм) и диаметр корпуса с данными из каталога запчастей для вашей модели.
На автомобилях с многорычажной подвеской (BMW 3 серии, Mercedes W204) задние стойки интегрированы в сложную конструкцию. Их верхнее крепление может находиться под пластиковой накладкой в салоне (за задним сиденьем), а нижнее – на подрамнике. В таких случаях ищите:
- Три болта крепления верхней опоры (диаметр 10–12 мм).
- Резиновый отбойник на штоке – он защищает стойку от ударов и виден при снятой заглушке.
- Провод датчика положения кузова (если установлена пневмоподвеска).
У внедорожников и кроссоверов (Toyota RAV4, Nissan X-Trail) задние стойки часто имеют увеличенный ход и усиленное крепление. Их нижняя часть может быть прикручена к кронштейну балки через два болта вместо одного. На таких моделях обратите внимание на:
- Защитный пыльник штока – он должен быть целым, без трещин.
- Дополнительные кронштейны для стабилизатора поперечной устойчивости.
- Маркировку на корпусе с указанием максимальной нагрузки (например, Load: 500 kg).

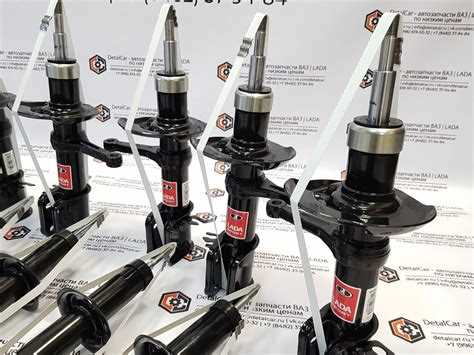

Как отличить стойки от амортизаторов по внешнему виду и креплению
Крепление стоек и амортизаторов принципиально разное. Стойка фиксируется в двух точках: сверху через опорный подшипник к кузову, снизу – к поворотному кулаку или ступице. Амортизатор крепится только за корпус – верхняя часть через резиновую втулку к кузову, нижняя – к рычагу или балке подвески. Если деталь имеет крепление к поворотному кулаку через болт с эксцентриком, это стойка.
Внешне стойка выглядит как цилиндр с приваренной чашкой пружины и дополнительными кронштейнами для крепления стабилизатора или датчиков. Амортизатор – это гладкий цилиндр с проушинами или сайлентблоками на концах, без выступающих элементов. На стойках часто присутствуют метки регулировки развала, а на амортизаторах – только маркировка производителя.
Ещё один признак – наличие пыльника и отбойника. У стоек они интегрированы в конструкцию и закрывают не только шток, но и часть пружины. У амортизаторов пыльник защищает только шток, а отбойник – это отдельная резиновая втулка. Если при осмотре видна пружина, обхватывающая корпус, перед вами стойка.
При замене обращайте внимание на тип крепежа. Стойки требуют специальных съёмников для пружин и часто – регулировки углов установки колёс. Амортизаторы меняются проще: достаточно открутить две точки крепления. Если деталь снимается без демонтажа пружины, это амортизатор.
Типичные места установки стоек в зависимости от типа подвески
В подвеске типа Макферсон стойки интегрированы с амортизаторами и располагаются вертикально между кузовом и поворотным кулаком. Верхняя опора крепится к брызговику крыла через резинометаллический подшипник, нижняя – к поворотному кулаку через шаровую опору или болтовое соединение. Такая конструкция характерна для передней оси большинства легковых автомобилей, включая модели ВАЗ, Volkswagen Golf и Toyota Corolla. Установка требует точного выравнивания по углу кастера, иначе возникает неравномерный износ шин.
В многорычажной подвеске стойки амортизаторов вынесены отдельно от пружин и монтируются параллельно или под углом к рычагам. На задней оси BMW 3-й серии (E90) стойка крепится к подрамнику через сайлентблоки, а шток амортизатора соединяется с кузовом через опору с подшипником. На передней оси Audi A6 (C7) стойка фиксируется к поворотному кулаку через кронштейн, а пружина устанавливается на нижний рычаг. Такая схема повышает управляемость, но усложняет замену – требуется демонтаж дополнительных элементов.
В зависимой подвеске (например, задняя ось ВАЗ-2107) стойки амортизаторов устанавливаются вертикально по бокам моста. Верхняя часть крепится к кузову через резиновые подушки, нижняя – к кронштейну балки. В грузовых автомобилях типа ГАЗель NEXT стойки монтируются под углом 10–15° к вертикали для компенсации боковых нагрузок. Пружины здесь часто вынесены отдельно, а стойки выполняют только демпфирующую функцию.
В пневматической подвеске (Mercedes S-класс, W222) стойки заменены пневмобаллонами, но амортизаторы остаются в виде отдельных элементов. Они крепятся к подрамнику через сайлентблоки, а шток соединяется с кузовом через опору с датчиком положения. В адаптивных системах (например, Audi A8 с Magnetic Ride) стойки оснащены электромагнитными клапанами, регулирующими жесткость в реальном времени. Замена требует сброса давления в пневмосистеме и калибровки датчиков.
В спортивных подвесках с койловерами (Subaru WRX STI) стойки совмещены с регулируемыми пружинами и крепятся к кузову через усиленные опоры. Нижняя часть фиксируется к поворотному кулаку через разрезной хомут или болтовое соединение. Такая конструкция позволяет изменять дорожный просвет и жесткость без демонтажа стойки, но требует периодической проверки затяжки резьбовых соединений – вибрации приводят к самооткручиванию.
В задней подвеске с торсионной балкой (Renault Logan, Skoda Rapid) стойки амортизаторов устанавливаются под углом 5–10° к вертикали. Верхняя опора крепится к кузову через резиновую подушку, нижняя – к кронштейну балки. Пружины здесь часто интегрированы со стойками, но встречаются и раздельные варианты. При замене важно соблюдать момент затяжки нижнего болта (обычно 80–100 Н·м), иначе возможен перекос балки.
В подвеске типа «Де Дион» (используется на некоторых моделях Jaguar и Aston Martin) стойки амортизаторов монтируются на отдельном подрамнике, а не на балке моста. Верхняя часть крепится к кузову через сайлентблоки, нижняя – к кронштейну подрамника. Такая схема снижает неподрессоренные массы, но усложняет доступ для обслуживания – требуется демонтаж защитных кожухов и стабилизаторов.
В электромобилях с активной подвеской (Tesla Model S, Porsche Taycan) стойки оснащены дополнительными датчиками и исполнительными механизмами. Амортизаторы здесь часто адаптивные, с электронным управлением, а крепление к кузову осуществляется через усиленные опоры с виброразвязкой. При диагностике таких систем необходимо использовать сканер для считывания ошибок и калибровки датчиков положения кузова.
