Свечи зажигания на Hyundai Solaris с двигателями 1.4 (G4FA) и 1.6 (G4FC) требуют замены каждые 30 000–60 000 км в зависимости от условий эксплуатации. Производитель рекомендует использовать оригинальные свечи Hyundai/Kia 18855-10060 (иридиевые) или аналоги NGK LZKR6B-10E, Denso IXUH22I. Несвоевременная замена приводит к увеличению расхода топлива на 5–10%, падению мощности и нестабильным оборотам на холостом ходу.
Для работы потребуются: торцевой ключ на 10 мм, свечной ключ на 16 мм с удлинителем (длина не менее 20 см), динамометрический ключ с диапазоном 15–25 Н·м, а также диэлектрическая смазка для обработки наконечников катушек зажигания. Перед началом отсоедините минусовую клемму аккумулятора – это исключит случайное замыкание при снятии катушек.
На двигателях Solaris катушки зажигания расположены под декоративной крышкой, закреплённой на четырёх болтах. После её снятия отсоедините разъёмы катушек, потянув за фиксаторы вверх – не тяните за провода. Свечи выкручиваются против часовой стрелки, но при первом обороте требуется приложить усилие до 20 Н·м, чтобы преодолеть прикипание. Новые свечи затягивайте с моментом 18–22 Н·м – превышение приведёт к повреждению резьбы в головке блока.
После установки проверьте зазор между электродами: для двигателей Solaris он должен составлять 1,0–1,1 мм. Если зазор больше, подогните боковой электрод, но не касайтесь центрального – это нарушит работу иридиевого наконечника. При первом запуске двигатель может работать неровно 10–15 секунд – это нормально, пока ЭБУ адаптируется к новым свечам.
Какие инструменты и материалы понадобятся для замены
Для замены свечей зажигания на Hyundai Solaris потребуется набор головок с удлинителем: ключ на 10 мм для снятия декоративной крышки двигателя и головка на 16 мм с шестигранным профилем для откручивания катушек зажигания. Обязателен свечной ключ на 16 мм с резиновым или магнитным держателем – стандартные модели с длиной рукоятки 20–25 см обеспечат необходимый рычаг для работы в глубоких колодцах.
Из расходных материалов нужны только новые свечи зажигания. Для двигателей 1.4 и 1.6 л (Gamma GDI и MPI) подходят оригинальные свечи Hyundai/Kia с артикулом 18846-11070 или аналоги NGK LZKR6B-10E, Denso IXUH22I. Проверьте зазор между электродами: для MPI он должен составлять 1,0–1,1 мм, для GDI – 0,9 мм. Использование неподходящих свечей приведет к пропускам зажигания или повреждению катушек.
Дополнительные инструменты: динамометрический ключ с диапазоном 10–25 Н·м для затяжки свечей с усилием 18–22 Н·м – перетяжка грозит срывом резьбы в алюминиевом блоке. Для очистки колодцев от грязи пригодится компрессор с насадкой или баллончик со сжатым воздухом. Если доступ к свечам затруднен, используйте гибкий удлинитель для головки на 16 мм.
Работать удобнее на холодном двигателе: горячий металл расширяется, что усложняет демонтаж. Избегайте применения ударных инструментов – они могут повредить керамический изолятор свечи или резьбу в головке блока. Для защиты от случайного попадания мусора в цилиндры закройте колодцы чистой ветошью после извлечения катушек.
Некоторые владельцы используют диэлектрическую смазку для обработки наконечников катушек зажигания – это предотвращает прикипание и облегчает последующий демонтаж. Однако наносить ее следует тонким слоем, избегая попадания на электроды свечей. Для проверки состояния старых свечей пригодится щуп для измерения зазора и увеличительное стекло – следы масла на изоляторе или оплавленные электроды укажут на неисправности двигателя.
Храните новые свечи в заводской упаковке до установки: керамический изолятор хрупкий и легко повреждается при падении. Перед монтажом проверьте резьбу на отсутствие заусенцев и смажьте ее тонким слоем медной пасты – это облегчит последующее извлечение и защитит от коррозии. Не используйте графитовую смазку: она проводит ток и может вызвать утечки высокого напряжения.
Как правильно подобрать свечи зажигания для Соляриса
Для Hyundai Solaris с двигателями 1.4 (G4FA) и 1.6 (G4FC) литра завод-изготовитель рекомендует использовать свечи с калильным числом 6 и зазором 1,0–1,1 мм. Оригинальные детали имеют артикулы 18855-10060 (NGK LZKR6B-10E) или 18854-10060 (Denso XU22HDR9). Эти параметры критичны: отклонение по калильному числу приводит к перегреву или нагарообразованию, а неправильный зазор – к пропускам зажигания и нестабильным холостым оборотам.
При выборе аналогов обращайте внимание на соответствие конструкции: свечи должны быть с резистором (буква R в маркировке) и медным сердечником центрального электрода. Например, Bosch 0 242 235 667 (FR7DCX+) или Beru Z 303 подходят по характеристикам, но требуют проверки зазора перед установкой. Иридиевые или платиновые свечи (NGK IFR6A11, Denso IXUH22I) служат дольше – до 100 000 км, но их эффективность на атмосферных моторах Соляриса не оправдывает высокую стоимость.
Для модификаций с ГБО (метан/пропан) необходимы свечи с увеличенным калильным числом (7–8) и уменьшенным зазором (0,8–0,9 мм), например, NGK LZKR7B-10 или Denso XU20HDR9. Газовое топливо повышает температуру в камере сгорания, поэтому стандартные свечи быстро выходят из строя. Обязательно уточняйте совместимость с конкретной версией прошивки ЭБУ – некоторые системы требуют корректировки угла опережения зажигания.
Проверяйте резьбу и длину юбки: для Соляриса подходят свечи с резьбой M14×1,25 и длиной 19 мм. Короткие или длинные свечи (например, от Kia Rio с двигателем 1.2) приведут к повреждению поршня или неполному контакту с головкой блока. Избегайте дешевых подделок – оригинальные свечи имеют лазерную гравировку на изоляторе и шестигранник под ключ 16 мм.

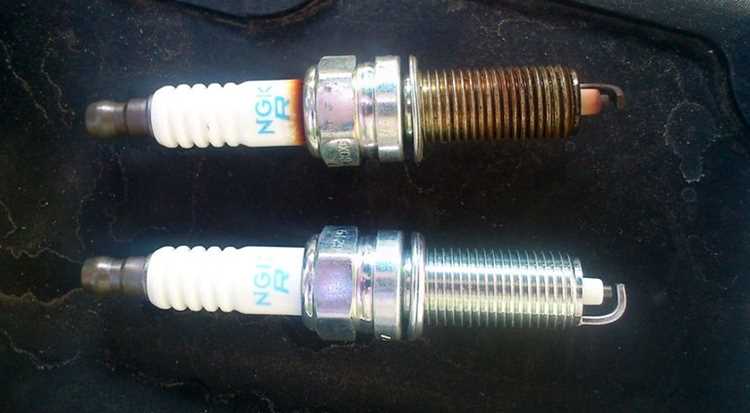

При замене всегда сравнивайте старые и новые свечи: разница в состоянии электродов (эрозия, нагар) может указывать на неисправности двигателя – богатую смесь, утечку масла или некорректную работу системы зажигания. Если на всех свечах наблюдается одинаковый характер износа, проблема системная; если только на одной – локальная (например, неисправность катушки зажигания).
Подготовка автомобиля перед началом работ
Перед заменой свечей зажигания на Hyundai Solaris убедитесь, что двигатель полностью остыл. Рабочая температура головки блока цилиндров после поездки достигает 90–100°C, что создает риск ожогов и деформации резьбы при демонтаже. Оставьте автомобиль на 2–3 часа в тени или используйте термометр для проверки температуры поверхности – она не должна превышать 40°C.
Отсоедините клемму «минус» аккумуляторной батареи ключом на 10 мм. Это исключит случайное замыкание при работе с высоковольтными проводами или катушками зажигания. Храните клемму вдали от металлических частей кузова, чтобы избежать контакта во время процедуры.
Снимите декоративную крышку двигателя, потянув ее вверх с усилием около 5–7 кг. Крышка фиксируется на четырех резиновых втулках, расположенных по углам. При повреждении втулок замените их артикулом 26300-2B000 – это предотвратит вибрации и попадание пыли в моторный отсек.
Очистите поверхность вокруг катушек зажигания от грязи и масла сжатым воздухом или ветошью, смоченной в очистителе тормозов. Особое внимание уделите зазорам между катушками и клапанной крышкой – скопление абразивных частиц может привести к повреждению изоляции проводов при демонтаже.
Подготовьте инструмент: свечной ключ на 16 мм с магнитным или резиновым держателем, динамометрический ключ с диапазоном 10–25 Н·м, торцевую головку на 10 мм для катушек. Для двигателей Gamma 1.4/1.6 (2011–2020 гг.) потребуется удлинитель длиной 150 мм – стандартный ключ не обеспечивает достаточного доступа к задним свечам.
Проверьте наличие уплотнительных колец на новых свечах. Для Solaris используются свечи NGK LZKR6B-10E или Denso XU22HDR9 с зазором 0,9–1,0 мм. Измерьте зазор щупом – заводская настройка критична для корректной работы системы зажигания. При необходимости подогните боковой электрод, но не касайтесь центрального – это приведет к выходу свечи из строя.
Разместите снятые детали в порядке демонтажа на чистой поверхности. Катушки зажигания и высоковольтные провода маркируйте скотчем или маркером по цилиндрам (1–4, слева направо). Это исключит ошибки при обратной сборке и предотвратит перепутывание, которое может вызвать пропуски зажигания или повреждение ЭБУ.
Снятие защитного кожуха двигателя и доступ к свечам
На Хендай Солярис защитный кожух двигателя крепится четырьмя болтами под ключ на 10 мм. Два из них расположены спереди, ближе к радиатору, ещё два – сзади, у моторного щита. Перед началом работ убедитесь, что двигатель остыл: горячий металл может деформироваться при демонтаже, а пластиковые защёлки кожуха становятся хрупкими.
Отсоедините минусовую клемму аккумулятора, чтобы исключить случайное замыкание при работе с высоковольтными проводами. Клемма фиксируется гайкой на 10 мм – используйте торцевую головку с удлинителем для удобства. После снятия отодвиньте провод в сторону, закрепив его пластиковым хомутом или изолентой, чтобы он не мешал.
Снимите декоративную крышку двигателя, если она установлена. Она держится на трёх пластиковых защёлках: две по бокам и одна спереди. Подденьте её плоской отвёрткой, начиная с передней части, и потяните вверх. Избегайте резких движений – защёлки легко ломаются, особенно на морозе.
Открутите болты кожуха в последовательности: сначала задние, затем передние. Это предотвратит перекос и повреждение резьбы. Болты часто покрыты грязью – очистите их щёткой перед откручиванием, чтобы не сорвать грани. Если болт не поддаётся, нанесите проникающую смазку (например, WD-40) и подождите 5–10 минут.
После снятия кожуха откроется доступ к катушкам зажигания. На Солярисе с двигателем 1.4 или 1.6 они расположены в ряд на клапанной крышке. Каждая катушка фиксируется болтом на 10 мм и подключена к жгуту проводов через разъём. Перед отсоединением разъёмов промаркируйте их, чтобы не перепутать при обратной сборке.
Для снятия катушки отсоедините разъём, нажав на фиксатор большим пальцем, затем открутите болт. Аккуратно потяните катушку вверх, покачивая её из стороны в сторону. Если она не поддаётся, используйте съёмник для катушек или плоскую отвёртку, вставив её между катушкой и клапанной крышкой. Не прилагайте чрезмерных усилий – корпус катушки пластиковый и может треснуть.
После извлечения катушек свечи зажигания будут видны в колодцах. Перед их снятием продуйте колодцы сжатым воздухом или очистите ветошью, чтобы грязь не попала в цилиндры. Используйте свечной ключ на 16 мм с магнитным или резиновым держателем, чтобы избежать падения свечи в колодец. Если свеча застряла, не пытайтесь выкручивать её силой – залейте в колодец немного проникающей смазки и дайте ей подействовать.
Демонтаж катушек зажигания и извлечение старых свечей
Перед началом работ отсоедините минусовую клемму аккумулятора, чтобы исключить случайное замыкание. На двигателе 1.4/1.6 Gamma катушки зажигания расположены под декоративной крышкой, закреплённой на четырёх болтах Torx T25. Открутите их и снимите крышку, потянув вверх с усилием около 5–7 кг – уплотнительные резиновые втулки могут создавать сопротивление.
Каждая катушка фиксируется одним болтом на 10 мм. Открутите его головкой с удлинителем, затем аккуратно покачайте катушку из стороны в сторону, одновременно вытягивая вверх. Если катушка не поддаётся, используйте пластиковый съёмник или обмотайте её основание изолентой, чтобы не повредить корпус. Избегайте резких рывков – высоковольтный наконечник может остаться в свечном колодце.
После демонтажа катушек осмотрите их на предмет трещин, оплавлений или следов масла. Наличие масла в колодце указывает на износ прокладки клапанной крышки – замените её при сборке, иначе новая свеча быстро выйдет из строя. Продуйте колодцы сжатым воздухом под давлением 6–8 бар, чтобы удалить пыль и абразивные частицы.
Для извлечения свечей используйте торцевой ключ на 16 мм с магнитным или резиновым держателем. Вставьте его в колодец под углом 90° и вращайте против часовой стрелки с усилием 15–20 Н·м. Если свеча не поддаётся, капните в колодец 2–3 мл проникающей смазки (например, WD-40) и подождите 10 минут. Не применяйте рычаг или ударный инструмент – риск сорвать резьбу в алюминиевом блоке.
Извлечённые свечи осмотрите на наличие нагара, следов перегрева (белый изолятор) или масляных отложений. Замерьте зазор между электродами щупом: для Соляриса с двигателем Gamma он должен составлять 0,9–1,0 мм. Если зазор увеличен или электроды оплавлены, замените весь комплект – неисправность одной свечи снижает эффективность работы цилиндра на 20–30%.
Проверка состояния свечных колодцев и очистка при необходимости
| Загрязнитель | Причина | Метод устранения |
|---|---|---|
| Масло | Износ сальников клапанов, прокладки крышки | Замена уплотнений, проверка компрессии |
| Влага | Повреждение прокладки ГБЦ, конденсат | Проверка системы охлаждения, замена прокладки |
| Нагар | Богатая смесь, износ ЦПГ | Диагностика топливной системы, замер компрессии |
| Пыль/песок | Негерметичность воздушного фильтра | Замена фильтра, проверка патрубков |
При очистке колодцев избегайте сжатого воздуха – струя может загнать грязь глубже. После удаления загрязнений протрите поверхность чистой салфеткой, смоченной в бензине или спирте, для удаления остатков очистителя. Перед установкой свечей убедитесь в отсутствии посторонних частиц на резьбе и в каналах.
Установка новых свечей зажигания и сборка в обратном порядке

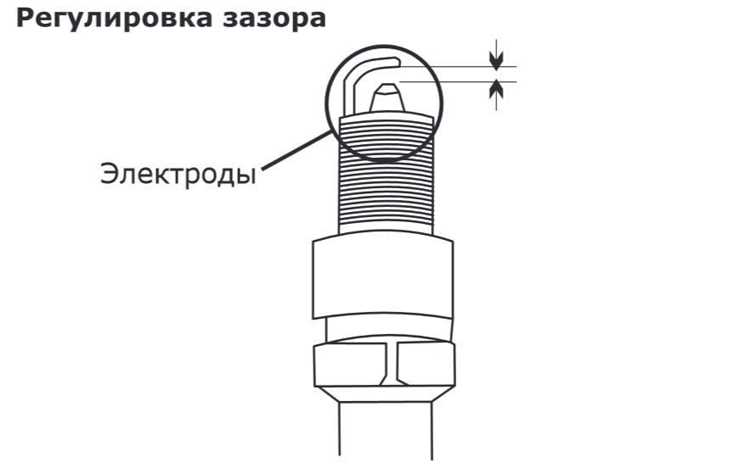

Перед установкой новых свечей проверьте их зазор с помощью щупа. Для двигателей Хендай Солярис 1.4 и 1.6 л оптимальный зазор составляет 1,0–1,1 мм. Если значение отличается, аккуратно подогните боковой электрод – не касайтесь центрального, чтобы не повредить изолятор. Нанесите на резьбу свечей тонкий слой диэлектрической смазки (например, Permatex 22058) для предотвращения прикипания и облегчения будущего демонтажа.
Вкручивайте свечи вручную до упора, избегая перекосов. Используйте удлинитель для свечного ключа с магнитным или резиновым держателем, чтобы исключить падение свечи в колодец. Затяните свечи моментом 15–20 Н·м – превышение приведёт к деформации резьбы в алюминиевой головке блока. Для контроля используйте динамометрический ключ; если его нет, заверните свечу до касания уплотнительного кольца, затем доверните на 1/4 оборота.
- Установите катушки зажигания, совместив их выступы с пазами на свечах. Надавите до щелчка фиксатора.
- Подключите разъёмы к катушкам, убедившись в надёжности соединения – слабый контакт вызовет пропуски зажигания.
- Закрепите пластиковую крышку двигателя, защёлкнув фиксаторы по периметру. Проверьте отсутствие зазоров.
- Подсоедините клемму аккумулятора, начиная с «плюса». Затяните гайку моментом 5–7 Н·м.
Запустите двигатель и дайте ему поработать на холостом ходу 2–3 минуты. Прослушайте работу мотора: посторонние шумы или неравномерная работа указывают на неправильную установку свечей или катушек. Сбросьте ошибки бортового компьютера (если есть) с помощью диагностического сканера или отключив аккумулятор на 10 минут. После пробной поездки проверьте отсутствие подтёков масла вокруг свечных колодцев – это признак повреждённой прокладки клапанной крышки.
Проверка работоспособности двигателя после замены
Запустите двигатель на 2–3 минуты, наблюдая за оборотами холостого хода. На прогретом моторе Хендай Солярис (1.4/1.6 л) они должны стабильно держаться в диапазоне 650–750 об/мин без резких скачков. Если обороты плавают или превышают 800 об/мин, проверьте герметичность впускного тракта – подсос воздуха часто возникает из-за неплотно установленных патрубков после демонтажа катушек зажигания.
Во время работы двигателя прислушайтесь к посторонним шумам. Стук или металлический лязг могут указывать на:
- неправильно установленную катушку зажигания (попадание влаги или грязи на контакты);
- повреждение изолятора свечи при затяжке (момент затяжки – 15–20 Н·м);
- попадание посторонних предметов в свечные колодцы (проверьте визуально перед установкой катушек).
Проведите тест-драйв на скорости 40–60 км/ч с плавным разгоном. Рывки или провалы при нажатии на педаль газа сигнализируют о пропусках зажигания. На Солярисе с двигателем Gamma это часто связано с неисправностью одной из новых свечей (брак или неверный зазор – 1,0–1,1 мм для NGK LZKR6B-10E). Подключите сканер OBD2 и считайте коды ошибок: P0300–P0304 указывают на конкретный цилиндр с проблемой.
После поездки заглушите двигатель и через 10–15 минут проверьте температуру катушек зажигания на ощупь. Горячая катушка (выше 60°C) при нормальной работе мотора – признак межвиткового замыкания или пробоя на массу. В этом случае замените катушку, даже если ошибок нет: на Солярисе 2017–2023 гг. ресурс катушек редко превышает 80 000 км.
Зафиксируйте расход топлива через 100–150 км пробега. Увеличение на 0,5–1,0 л/100 км по сравнению с данными до замены может означать:
- неправильно подобранные свечи (например, иридиевые вместо стандартных);
- загрязнение форсунок из-за некачественного топлива (промойте инжектор);
- сбитые метки ГРМ (проверьте натяжение ремня и положение шкива коленвала).
Для точной диагностики используйте диагностический адаптер ELM327 с программой Torque Pro.
