Транзисторы – ключевые элементы для управления мощными нагрузками с маломощных выходов Arduino. Чаще всего используются биполярные транзисторы (BJT) типа NPN (например, 2N2222, BC547) или полевые (MOSFET) как IRF520, IRLZ44N. Выбор зависит от тока нагрузки: BJT подходят для токов до 500 мА, MOSFET – для 1 А и выше. Учитывайте напряжение насыщения: для BJT это 0,2–0,7 В, для MOSFET – 2–4 В (пороговое напряжение).
Для подключения потребуются: транзистор, резистор 220–1000 Ом (для базы BJT или затвора MOSFET), диод 1N4007 (если нагрузка индуктивная, например, мотор), макетная плата и провода. Резистор ограничивает ток базы, предотвращая повреждение Arduino. Диод защищает от обратных ЭДС при работе с катушками реле или двигателями. Не используйте транзисторы без резисторов – это приведет к перегрузке пина микроконтроллера.
Схема подключения BJT: эмиттер к GND, коллектор к нагрузке, база через резистор к цифровому пину Arduino. Для MOSFET: исток к GND, сток к нагрузке, затвор через резистор к пину. Нагрузка подключается между коллектором/стоком и +5 В или +12 В (в зависимости от требований). Проверяйте полярность: неправильное подключение выведет транзистор из строя. Для тестирования используйте простую программу с digitalWrite(pin, HIGH/LOW) и мультиметр для измерения тока.
При работе с высокими токами (>1 А) используйте радиатор для MOSFET. Избегайте длительной работы транзистора в линейном режиме – это приводит к перегреву. Для ШИМ-управления выбирайте транзисторы с низким временем переключения (например, IRLZ44N). Если нагрузка потребляет >5 А, добавьте оптопару (например, PC817) для гальванической развязки.

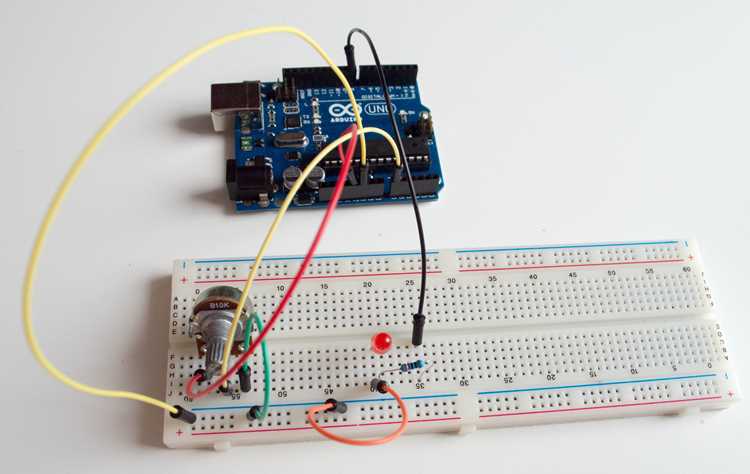

Подключение транзистора к Arduino: пошаговая инструкция
При работе с индуктивными нагрузками (реле, двигатели) параллельно катушке установите диод 1N4007 катодом к плюсу питания для защиты от ЭДС самоиндукции. Для MOSFET добавьте резистор 10 кОм между затвором и истоком, чтобы исключить случайное открытие. Проверьте предельные параметры транзистора: VCE (напряжение коллектор-эмиттер) должно превышать напряжение питания нагрузки, а IC – ток нагрузки.
В коде Arduino используйте digitalWrite(pin, HIGH) для открытия транзистора и LOW – для закрытия. Для ШИМ-управления (например, регулировка яркости светодиода) подключите базу к ШИМ-пину (D3, D5, D6, D9–D11) и используйте analogWrite(pin, 0–255). Измерьте ток базы мультиметром: он не должен превышать 5 мА для большинства маломощных транзисторов.
При тестировании на макетной плате отключите питание перед изменениями схемы. Если транзистор греется, проверьте ток нагрузки – возможно, требуется радиатор или более мощная модель (например, TIP120 для токов до 5 А). Для точного расчёта резистора базы используйте формулу: Rб = (Vпин – VBE) / Iб, где VBE ≈ 0.7 В для кремниевых транзисторов, а Iб = Iнагрузки / hFE (коэффициент усиления по току).
Выбор подходящего транзистора для проекта с Arduino
Транзистор в проектах с Arduino чаще всего используется как ключ для управления нагрузками, превышающими допустимые токи и напряжения микроконтроллера. Основные параметры для выбора: тип транзистора (биполярный или MOSFET), максимальный ток коллектора/стока, напряжение пробоя, коэффициент усиления (для биполярных) и сопротивление канала в открытом состоянии (для MOSFET). Для большинства задач подойдут NPN-биполярные транзисторы (например, 2N2222, BC547) или N-канальные MOSFET (IRF520, IRLZ44N).
При выборе биполярного транзистора обращайте внимание на ток коллектора (IC). Для Arduino стандартный выходной ток пина – 20 мА, но транзистор должен выдерживать ток нагрузки. Например, 2N2222 рассчитан на 800 мА, что достаточно для реле, светодиодных лент или маломощных моторов. Коэффициент усиления (hFE) важен для расчета базового тока: при hFE = 100 и токе нагрузки 500 мА базовый ток должен быть не менее 5 мА. Используйте резистор в цепи базы (обычно 1–10 кОм) для ограничения тока.
- MOSFET предпочтительнее для высоких токов (от 1 А) и быстрого переключения. Например, IRLZ44N выдерживает 47 А при напряжении сток-исток 55 В и имеет низкое сопротивление канала (RDS(on) = 0,022 Ом).
- Для логических уровней (3,3–5 В) выбирайте MOSFET с низким пороговым напряжением (VGS(th) < 3 В), например, IRLB8743 или AO3400.
- Избегайте MOSFET с высоким VGS(th) (например, IRF520 с 4 В), так как Arduino может не полностью открыть транзистор.
Напряжение пробоя (VCEO для биполярных, VDSS для MOSFET) должно превышать напряжение питания нагрузки. Для 12-вольтовых устройств подойдет транзистор с VCEO/VDSS ≥ 20 В. При работе с индуктивными нагрузками (моторы, реле) обязателен защитный диод (например, 1N4007), предотвращающий выбросы напряжения. Для высокочастотных применений (ШИМ) MOSFET с низкой входной емкостью (Ciss) обеспечит меньшие потери.
Примеры готовых решений:
- Управление светодиодной лентой (12 В, 2 А) – IRLZ44N или TIP120.
- Реле (5 В, 100 мА) – 2N2222 или BC547 с резистором 1 кОм в базе.
- Мотор постоянного тока (6 В, 1 А) – IRF540N или BD139 с защитным диодом.
Проверяйте datasheet на соответствие параметров: даже аналогичные модели могут отличаться по характеристикам.
Необходимые компоненты и инструменты для сборки схемы
Для подключения транзистора к Arduino потребуется минимальный набор компонентов, но их выбор критически важен для стабильной работы. Основной элемент – биполярный транзистор (например, 2N2222, BC547 или TIP120 для мощных нагрузок). Альтернатива – полевой транзистор (IRF520, IRLZ44N), если требуется управление высокими токами при низком напряжении затвора. Обязательно проверьте предельные параметры: максимальный ток коллектора (IC), напряжение коллектор-эмиттер (VCEO) и коэффициент усиления (hFE). Для большинства проектов с Arduino достаточно транзистора с IC ≥ 200 мА и VCEO ≥ 30 В.
Список базовых компонентов:
- Резисторы: 220 Ом–1 кОм (для ограничения тока базы транзистора) и 10 кОм (подтягивающий резистор для стабилизации сигнала).
- Диод 1N4007 или 1N4148 – защита от обратных токов при работе с индуктивными нагрузками (реле, моторы).
- Макетная плата и соединительные провода 22 AWG (для временных схем) или паяльник с припоем (для постоянных сборок).
- Источник питания: внешний блок на 5–12 В (если нагрузка потребляет > 500 мА) или USB-питание Arduino (для маломощных устройств).
Инструменты зависят от типа сборки. Для прототипирования на макетной плате хватит мультиметра (для проверки напряжений и токов) и кусачек для зачистки проводов. При пайке потребуются: паяльник мощностью 25–40 Вт с тонким жалом, припой 60/40 (олово-свинец) или бессвинцовый, пинцет для удержания мелких деталей и держатель плат. Для защиты глаз используйте защитные очки – расплавленный припой может разбрызгиваться.
Дополнительные компоненты выбираются под конкретную задачу. Если транзистор управляет реле, понадобится модуль реле с напряжением срабатывания 5 В (например, SRD-05VDC-SL-C). Для светодиодных лент – полевой транзистор с низким сопротивлением канала (RDS(on) < 0.1 Ом) и радиатор, если ток превышает 2 А. При работе с моторами добавьте конденсаторы 100 мкФ (электролитические) для сглаживания помех и 0.1 мкФ (керамические) для фильтрации высокочастотных шумов.
Перед сборкой проверьте совместимость компонентов. Например, транзистор 2N2222 не подойдет для управления нагрузкой > 800 мА – используйте TIP120 или IRFZ44N. Для точного расчета резистора базы используйте формулу: Rбазы = (VArduino – VBE) / (IC / hFE), где VBE ≈ 0.7 В для кремниевых транзисторов. Избегайте превышения максимальных значений – это приведет к перегреву и выходу из строя.
Расчет резистора базы транзистора для корректной работы
Для управления биполярным транзистором (например, NPN типа 2N2222 или BC547) через Arduino необходимо правильно подобрать резистор базы (RB). Основная задача – обеспечить ток базы, достаточный для насыщения транзистора при заданной нагрузке. Формула расчета: RB = (VArduino – VBE) / IB, где VArduino – напряжение на выходе пина (5 В), VBE – падение напряжения база-эмиттер (0.7 В для кремниевых транзисторов), IB – требуемый ток базы.
Ток базы определяется как IB = IC / hFE, где IC – ток коллектора (ток нагрузки), hFE – коэффициент усиления транзистора. Для надежного насыщения рекомендуется брать hFE в 2–3 раза меньше паспортного значения. Например, если hFE транзистора 100, а ток нагрузки 500 мА, минимальный IB составит 500 мА / (100 / 2) = 10 мА. Подставляя в формулу: RB = (5 В – 0.7 В) / 10 мА ≈ 430 Ом.
Ниже приведены типовые значения резисторов базы для распространенных токов нагрузки при использовании транзистора с hFE = 100 (запас по насыщению 2x):
| Ток нагрузки (IC), мА | Минимальный IB, мА | Расчетный RB, Ом | Ближайший номинал, Ом |
|---|---|---|---|
| 100 | 2 | 2150 | 2.2 кОм |
| 200 | 4 | 1075 | 1 кОм |
| 500 | 10 | 430 | 470 Ом |
| 1000 | 20 | 215 | 220 Ом |
При работе с индуктивными нагрузками (реле, двигатели) добавьте защитный диод (например, 1N4007) параллельно нагрузке в обратной полярности. Это предотвратит повреждение транзистора выбросами напряжения при отключении. Для мощных нагрузок (>1 А) используйте составные транзисторы (Дарлингтона) или MOSFET, так как биполярные транзисторы теряют эффективность из-за высокого тока базы.
Проверьте расчеты экспериментально: измерьте падение напряжения коллектор-эмиттер (VCE) при включенном транзисторе. Если VCE > 0.2 В, увеличьте ток базы, уменьшив RB. Для Arduino с ограничением тока пина (40 мА) избегайте резисторов базы менее 100 Ом, чтобы не превысить допустимый ток выхода микроконтроллера.
Схема подключения транзистора к цифровому пину Arduino
При работе с индуктивной нагрузкой (моторы, реле) обязательно установите защитный диод 1N4007 параллельно нагрузке в обратном направлении – катодом к плюсу питания. Это предотвратит повреждение транзистора выбросом ЭДС самоиндукции. Для MOSFET-транзисторов (например, IRFZ44N) схема аналогична, но резистор на затворе не требуется, а управление осуществляется напрямую с пина Arduino при условии, что напряжение затвора (VGS) не превышает 5 В.
Проверьте предельные параметры транзистора: максимальный ток коллектора (IC), напряжение коллектор-эмиттер (VCEO) и рассеиваемую мощность. Для 2N2222 допустимый ток – 800 мА, напряжение – 40 В. При превышении этих значений используйте составной транзистор (Darlington) или драйвер на микросхеме (например, ULN2003).
Правильное заземление и питание в цепи с транзистором
Для стабильной работы биполярного транзистора (например, BC547) напряжение питания базы должно быть на 0,6–0,7 В выше эмиттера. При использовании полевого MOSFET (IRFZ44N) управляющее напряжение на затворе должно превышать пороговое (2–4 В) с запасом 50–100% для полного открытия канала. Включайте резистор 10–100 кОм между затвором и истоком для разряда паразитной ёмкости затвора, предотвращая самопроизвольное открытие транзистора.
При нагрузке свыше 1 А используйте отдельный источник питания для нагрузки с общим заземлением. Конденсаторы фильтрации: 100–470 мкФ электролитический на входе силовой части и 0,1 мкФ керамический параллельно питанию Arduino. Для индуктивных нагрузок (реле, двигатели) устанавливайте диод 1N4007 параллельно катушке в обратном включении, ограничивая выбросы напряжения до 1 В.

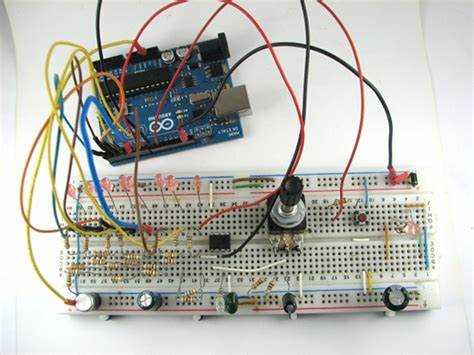

Написание и загрузка кода для управления транзистором
Подключите базу транзистора к цифровому пину Arduino через резистор 1 кОм. В коде используйте функцию pinMode() для установки пина в режим OUTPUT. Например, если транзистор подключен к пину 9, добавьте в setup(): pinMode(9, OUTPUT);. Для управления состоянием транзистора применяйте digitalWrite() с параметрами HIGH или LOW, что соответствует открытому и закрытому состоянию ключа.
Для ШИМ-управления нагрузкой (например, двигателем или светодиодной лентой) используйте пины с поддержкой ШИМ (на Arduino Uno – 3, 5, 6, 9, 10, 11). Задайте скважность сигнала функцией analogWrite(), где значение варьируется от 0 до 255. Пример: analogWrite(9, 128); установит 50% мощности. Учтите, что транзисторы типа NPN (например, 2N2222) требуют активного высокого уровня на базе, а PNP – низкого.
Добавьте задержку между переключениями, если нагрузка чувствительна к резким изменениям тока. Используйте delay() в миллисекундах: delay(500); для паузы в 0,5 секунды. Для неблокирующего управления применяйте millis(), сравнивая текущее время с сохраненным значением. Это предотвратит зависание программы при работе с датчиками или другими задачами.
Перед загрузкой кода в Arduino IDE выберите правильную плату и порт в меню Инструменты. Для проверки соединений используйте простой тестовый скетч с миганием нагрузки: digitalWrite(9, HIGH); delay(1000); digitalWrite(9, LOW); delay(1000);. Если нагрузка не реагирует, проверьте полярность подключения транзистора, номинал резистора на базе (слишком высокое сопротивление ограничит ток) и наличие общего провода между Arduino и источником питания нагрузки.
