Карданная передача – это механизм, обеспечивающий передачу крутящего момента между агрегатами трансмиссии, оси которых не совпадают или изменяют свое положение относительно друг друга. Ее применение критически важно в автомобилях с задним или полным приводом, где требуется гибкая связь между коробкой передач и ведущими мостами. Стандартная конструкция включает вал, шарниры (крестовины) и скользящую вилку, компенсирующую изменения длины при движении подвески.
Основной принцип работы карданной передачи основан на использовании универсальных шарниров Гука, позволяющих передавать вращение под углом до 15–20°. Однако при больших углах возникают неравномерности вращения, что приводит к вибрациям и ускоренному износу деталей. Для минимизации этого эффекта применяют двойные карданные шарниры или ШРУСы (шарниры равных угловых скоростей), которые обеспечивают плавную передачу момента даже при углах до 40°.
Надежность карданной передачи зависит от точности сборки и качества материалов. Крестовины изготавливают из легированных сталей с твердостью не менее 58–62 HRC, а игольчатые подшипники требуют смазки Литол-24 или специализированных пластичных смазок с присадками. Регулярная проверка люфтов в шарнирах (допустимый зазор – не более 0,05 мм) и замена изношенных деталей каждые 60–80 тыс. км пробега предотвращают разрушение трансмиссии.
В современных автомобилях карданные валы часто изготавливают из алюминиевых сплавов или композитных материалов для снижения веса и повышения коррозионной стойкости. При этом динамическая балансировка вала с точностью до 10–15 г·мм обязательна – дисбаланс вызывает вибрации на скоростях свыше 80 км/ч, что приводит к разрушению подшипников и опор. Для тяжелых условий эксплуатации (бездорожье, буксировка) рекомендуется использовать валы с усиленными шлицевыми соединениями и термообработанными крестовинами.
Какие задачи решает карданная передача в автомобиле
Карданная передача обеспечивает передачу крутящего момента от коробки передач или раздаточной коробки к ведущим мостам при изменяющемся угле между ними. В легковых автомобилях с задним или полным приводом она компенсирует вертикальные перемещения заднего моста относительно кузова, вызванные неровностями дороги, сохраняя при этом непрерывную силовую связь. Допустимый угол отклонения карданных шарниров в стандартных конструкциях составляет 15–20°, что достаточно для работы подвески без потери эффективности передачи.
В грузовых автомобилях и внедорожниках карданная передача решает задачу передачи момента на несколько ведущих мостов, расположенных на разной высоте. Например, в трехосных грузовиках типа КамАЗ-6520 используется два карданных вала: один соединяет коробку передач с промежуточным мостом, второй – промежуточный мост с задним. Это позволяет равномерно распределять нагрузку и избегать перекосов в трансмиссии при движении по пересеченной местности.
Карданные шарниры устраняют необходимость жесткого крепления агрегатов трансмиссии, что снижает вибрации и шум в салоне. В автомобилях с независимой подвеской задних колес, таких как BMW 5-й серии (E60), карданный вал работает в паре с многорычажной подвеской, компенсируя угловые смещения до 12° без потери крутящего момента. Это критично для сохранения управляемости на высоких скоростях.
В полноприводных системах с подключаемым задним мостом (например, Nissan X-Trail) карданная передача обеспечивает временную передачу мощности на задние колеса при пробуксовке передних. В режиме 4WD муфта подключает задний карданный вал, который передает до 50% крутящего момента на заднюю ось, улучшая проходимость. При этом угол работы шарниров не превышает 8°, так как подключение происходит на малых скоростях.
Карданная передача также выполняет роль демпфера крутильных колебаний, возникающих при резком изменении нагрузки на двигатель. В спортивных автомобилях, таких как Porsche 911, используются карданные валы с вискомуфтами или двухмассовыми маховиками, которые гасят резонансные колебания в диапазоне 50–200 Гц. Это предотвращает разрушение трансмиссии при агрессивном стиле вождения.
В автобусах и спецтехнике карданные передачи применяются для соединения двигателя с гидромеханическими коробками передач, расположенными в задней части кузова. Например, в автобусах ЛиАЗ-5292 карданный вал длиной 4,5 метра передает момент под углом до 10°, компенсируя прогиб рамы при полной загрузке. Для снижения веса в таких конструкциях используются полые валы из алюминиевых сплавов с толщиной стенки 3–4 мм.
Карданные передачи с шарнирами равных угловых скоростей (ШРУС) решают проблему неравномерности вращения при больших углах отклонения. В автомобилях с передним приводом и поперечно расположенным двигателем (например, Volkswagen Golf) ШРУСы карданного типа обеспечивают передачу момента на передние колеса под углами до 45°, сохраняя плавность хода. Ресурс таких шарниров достигает 150–200 тыс. км при регулярной замене смазки каждые 60 тыс. км.
В сельскохозяйственной технике карданные передачи используются для привода навесного оборудования, такого как косилки или сеялки. В тракторах типа МТЗ-82 карданный вал с защитным кожухом передает момент от ВОМ (вала отбора мощности) к рабочим органам под углами до 30°. Для предотвращения аварийных ситуаций в таких системах применяются предохранительные муфты, срабатывающие при превышении крутящего момента на 20–30% от номинального.

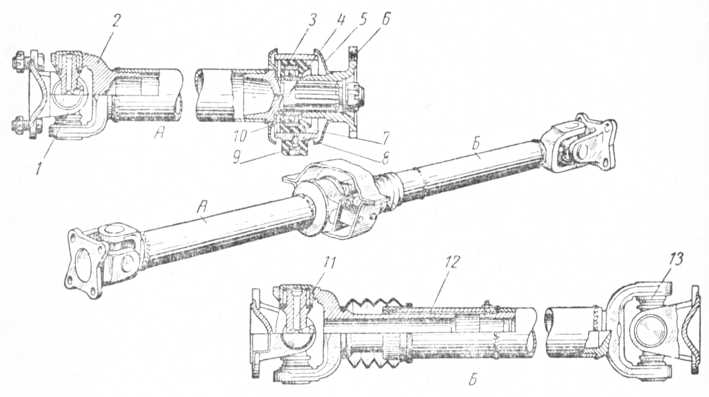

Из каких основных элементов состоит карданный вал
Крестовины – ключевые элементы шарниров, обеспечивающие угловое смещение валов до 20–25°. Изготавливаются из высокопрочных сталей (ШХ15, 20ХН3А) с последующей закалкой до твёрдости 58–62 HRC. Подшипники крестовин – игольчатые, с сепаратором из полиамида или металла, рассчитанные на ресурс 100–150 тыс. км. Для тяжелонагруженных передач применяют крестовины с увеличенным диаметром шипов (до 30 мм) и дополнительными уплотнениями, предотвращающими попадание абразива.
Скользящая вилка (шлицевое соединение) компенсирует изменение длины вала при работе подвески. Шлицы нарезаются на одном из концов трубы или промежуточной детали, их количество варьируется от 6 до 12 в зависимости от передаваемого момента. Для снижения износа применяют фосфатирование или покрытие дисульфидом молибдена. В современных конструкциях используют полимерные втулки, уменьшающие трение и исключающие необходимость смазки.
Подвесные подшипники поддерживают промежуточные валы, предотвращая прогиб и резонансные колебания. Корпус подшипника изготавливается из алюминиевого сплава или стали, внутри устанавливается радиально-упорный шарикоподшипник с уплотнениями. Крепление к раме или кузову осуществляется через резиновые демпферы, гасящие вибрации. Для автомобилей с высоким крутящим моментом применяют подшипники с увеличенным внутренним диаметром (до 60 мм) и усиленными сепараторами.
Фланцевые соединения обеспечивают жёсткое крепление вала к агрегатам трансмиссии. Фланцы изготавливаются из кованой стали с точностью посадочных поверхностей не ниже 6-го квалитета. Болты крепления – высокопрочные (класс 10.9 или 12.9), затягиваются с моментом 80–120 Н·м. Для предотвращения самоотвинчивания используют анаэробные герметики или шплинты. В некоторых конструкциях фланцы интегрированы с вилками карданных шарниров для уменьшения массы.
Балансировочные пластины – тонкие стальные или алюминиевые элементы, привариваемые к трубе для устранения дисбаланса. Допустимый дисбаланс для легковых автомобилей – не более 10 г·см, для грузовых – до 30 г·см. Балансировка проводится на специальных станках с точностью до 1 г·см. При эксплуатации дисбаланс может возникать из-за деформации трубы или износа шарниров, что требует повторной балансировки при пробеге свыше 50 тыс. км.
Защитные кожухи и уплотнения предотвращают попадание грязи и влаги на шлицевые соединения и подшипники. Кожухи изготавливаются из резины или термопластичных эластомеров, выдерживающих температуры от -40 до +120 °C. Уплотнения шарниров – двухкромочные манжеты из фторкаучука с металлическим каркасом. Для экстремальных условий эксплуатации применяют лабиринтные уплотнения с дополнительными пыльниками из силикона.
Как передается крутящий момент через карданные шарниры
Карданный шарнир (универсальный шарнир Гука) передает крутящий момент между валами, оси которых расположены под углом до 45°. Конструкция включает две вилки, соединенные крестовиной с четырьмя игольчатыми подшипниками. При вращении ведущего вала крестовина качается в подшипниках, обеспечивая передачу момента на ведомый вал, несмотря на угловое смещение.
Максимальная эффективность передачи достигается при угле между валами до 15° – в этом диапазоне потери мощности не превышают 2–3%. При увеличении угла до 30° потери возрастают до 8–10%, а при 45° – до 20%. Для минимизации вибраций и износа рекомендуется использовать шарниры с углом не более 25° в стационарных условиях и 15° – в динамических (например, в трансмиссиях автомобилей).
Крестовина – ключевой элемент, воспринимающий знакопеременные нагрузки. Игольчатые подшипники в ее цапфах снижают трение, но требуют смазки через пресс-масленки каждые 5–10 тыс. км пробега (для автомобильных карданов) или 200–300 моточасов (для промышленного оборудования). При отсутствии смазки ресурс подшипников сокращается в 3–5 раз, что приводит к люфтам и разрушению шарнира.
Неравномерность вращения ведомого вала – неизбежное следствие работы карданного шарнира. При угле между валами 30° амплитуда колебаний угловой скорости достигает 15%, что вызывает вибрации. Для компенсации применяют парные шарниры с противоположным расположением вилок (W-образная схема), выравнивающие скорость при суммарном угле до 40°. В автомобилях такая схема используется в двухшарнирных карданных валах.
Материалы деталей шарнира подбираются с учетом нагрузок. Крестовины изготавливают из стали 18ХГТ или 20ХН3А с цементацией на глубину 1,2–1,8 мм и твердостью HRC 58–62. Вилки выполняют из стали 40Х или 45 с закалкой ТВЧ. Для тяжелонагруженных передач (например, в грузовиках или строительной технике) применяют легированные стали с пределом прочности не менее 1000 МПа.
Допустимый люфт в подшипниках крестовины не должен превышать 0,05 мм. Превышение этого значения приводит к ударным нагрузкам и ускоренному износу. Контроль люфта проводят индикатором часового типа при фиксированном положении одной вилки и покачивании другой. При обнаружении люфта свыше 0,1 мм шарнир подлежит замене или ремонту с переборкой подшипников.
В высокоскоростных передачах (свыше 3000 об/мин) применяют шарниры с балансировкой. Дисбаланс карданного вала не должен превышать 10 г·см для легковых автомобилей и 30 г·см – для грузовых. Нарушение балансировки вызывает резонансные колебания на определенных оборотах, что приводит к разрушению опор и подшипников. Балансировку проводят на специальных стендах с установкой корректирующих грузов массой до 50 г.
Почему в карданной передаче используются шлицевые соединения
Шлицевые соединения в карданных передачах решают ключевую проблему – передачу крутящего момента при одновременном обеспечении осевого перемещения вала. Конструкция шлицев, представляющая собой продольные выступы и пазы, позволяет компенсировать изменение длины карданного вала до 5–7% от его номинального размера. Это критично для автомобилей с зависимой подвеской, где расстояние между коробкой передач и мостом меняется при движении по неровностям.
Прочность шлицевых соединений на срез и смятие превышает аналогичные показатели шпоночных или фланцевых вариантов. Например, для стальных валов с эвольвентными шлицами допустимое напряжение смятия достигает 150–200 МПа, что в 2–3 раза выше, чем у призматических шпонок. Это позволяет передавать крутящие моменты до 5000 Н·м без риска разрушения, что особенно важно для грузовых автомобилей и спецтехники.
Шлицы минимизируют дисбаланс вала за счет равномерного распределения нагрузки по окружности. В отличие от шпоночных соединений, где нагрузка концентрируется на одной площадке, шлицы распределяют усилие на 6–20 зубьев (в зависимости от типа). Это снижает вибрации на 30–40% и увеличивает ресурс подшипниковых узлов до 200–250 тыс. км пробега.
Для снижения износа шлицевых соединений применяют термообработку (закалка ТВЧ до 58–62 HRC) и покрытия: фосфатирование, цинкование или нанесение дисульфида молибдена. Рекомендуемый зазор между шлицами – 0,05–0,15 мм для эвольвентных профилей и 0,03–0,08 мм для прямобочных. Превышение этих значений приводит к люфтам и ударным нагрузкам, сокращающим срок службы в 1,5–2 раза.
В высоконагруженных передачах (например, в карьерных самосвалах) используют шлицы с углом профиля 30° вместо стандартных 37,5°. Это увеличивает площадь контакта на 15–20% и снижает удельное давление. Для валов диаметром свыше 100 мм применяют шлицы с модулем 2,5–5 мм, что обеспечивает запас прочности при пиковых нагрузках до 8000 Н·м.
Обслуживание шлицевых соединений включает периодическую проверку зазоров и смазку. В качестве смазочного материала используют литиевые или кальциевые пластичные смазки с противозадирными присадками (например, Литол-24, ШРУС-4). Интервал замены – каждые 30–50 тыс. км или при появлении люфта свыше 0,2 мм. Игнорирование этих требований приводит к фреттинг-коррозии и заклиниванию соединения.
