Как крепится фара форд фокус 2 рестайлинг

Замена или установка фары на Ford Focus 2 рестайлинг (2008–2011 гг.) требует точного соблюдения последовательности действий. Конструкция крепления предусматривает три основных точки фиксации: два болта под капотом и один винт в нижней части бампера. Для работы понадобятся ключ Torx T25, головка на 10 мм и отвертка с плоским шлицем. Перед началом отсоедините клемму аккумулятора – это исключит риск короткого замыкания при работе с электрическими разъемами.

Верхние болты расположены за пластиковой накладкой решетки радиатора. Для доступа к ним снимите два пистона по краям накладки и аккуратно отогните её, не прилагая чрезмерных усилий. Нижний винт скрыт под бампером – потребуется частичный демонтаж подкрылка или доступ снизу. Обратите внимание: на левой фаре (со стороны водителя) мешает патрубок омывателя – его нужно временно отвести в сторону, не отсоединяя шланг.

При установке новой фары проверьте состояние резиновых уплотнителей и посадочных мест. Нанесите на резьбу болтов фиксатор резьбы средней прочности (например, Loctite 243) – это предотвратит самопроизвольное ослабление крепежа. Подключите электрический разъем, убедившись в надежной фиксации защелки. После сборки отрегулируйте световой пучок с помощью регулировочного винта на задней стороне фары – допустимое отклонение по вертикали не более 1%.

Необходимые инструменты и материалы для замены фары

Для демонтажа и установки фары на Форд Фокус 2 рестайлинг потребуется набор Torx T25 и T30 – без них не открутить крепёжные винты бампера и самой фары. Дополнительно понадобится плоская отвёртка с шириной жала 5–7 мм для отсоединения клипс подкрылка и пластиковых фиксаторов бампера. В некоторых случаях пригодится ключ на 10 мм для снятия клеммы аккумулятора, если мешает доступ к левой фаре.

Из расходных материалов необходимы новые клипсы крепления бампера (артикул Ford 1 381 716 или аналоги) – старые часто ломаются при демонтаже. Для герметизации стыков фары с кузовом используйте бутиловый герметик (например, 3M 08568) или силиконовый уплотнитель, если штатный повреждён. При замене ламп подготовьте перчатки без талька – жировые следы сокращают срок службы галогеновых элементов.

Для проверки работоспособности фары после установки подключите диагностический сканер (например, ELM327 с программой FORScan) – это позволит сбросить ошибки бортового компьютера и проверить корректность работы адаптивного освещения, если оно предусмотрено комплектацией.

Снятие бампера для доступа к креплениям фары

Перед началом работ отключите клемму аккумулятора, чтобы исключить случайное срабатывание подушек безопасности или короткое замыкание. Поднимите автомобиль на подъёмнике или установите на ровную поверхность с противооткатными упорами. Для демонтажа бампера Форд Фокус 2 рестайлинг потребуются: торцевая головка на 8 мм, крестовая отвёртка, пластиковые клипсодёры и ключ TORX T25.

Снимите решётку радиатора, открутив два винта TORX T25 в верхней части и отщёлкнув пластиковые фиксаторы по периметру. Под решёткой расположены три болта на 8 мм – два по краям и один по центру. Открутите их, удерживая бампер рукой, чтобы избежать падения. Отсоедините разъёмы противотуманных фар, если они установлены, предварительно сжав фиксаторы.

Перейдите к нижней части бампера. Под днищем открутите четыре болта на 8 мм, крепящие бампер к подрамнику. Два из них расположены ближе к колёсным аркам, ещё два – по центру. Используйте клипсодёр для снятия пластиковых пистонов, фиксирующих бампер к брызговикам. Будьте осторожны – пистоны хрупкие и легко ломаются при неаккуратном обращении.

С боковых сторон бампера отсоедините его от крыльев. Для этого откройте капот и найдите по два пластиковых фиксатора с каждой стороны – они расположены в районе стыка бампера и крыла. Аккуратно подденьте их клипсодёром, избегая повреждения лакокрасочного покрытия. После этого бампер останется держаться только на защёлках в верхней части – потяните его на себя, одновременно приподнимая вверх.

Перед полным снятием бампера отсоедините разъём датчика парковки (если установлен) и проводку от подсветки номерного знака. Уложите бампер на мягкую поверхность, чтобы не поцарапать. Теперь доступ к креплениям фары полностью открыт – три болта на 10 мм и одна направляющая в нижней части. При обратной установке бампера сначала защёлкните верхние фиксаторы, затем закрепите нижние болты и пистоны.

Отсоединение электрических разъемов и демонтаж старой фары

Перед началом работ отключите клемму «минус» аккумулятора, чтобы исключить короткое замыкание. На фаре Форд Фокус 2 рестайлинг установлены два основных разъема: большой 6-контактный (питание лампы ближнего/дальнего света и габаритов) и малый 2-контактный (для корректора фар). Для отсоединения большого разъема нажмите на фиксатор сбоку и потяните корпус на себя – он должен выйти с характерным щелчком. Малый разъем крепится защелкой сверху: подденьте её тонкой отверткой и аккуратно снимите. Проверьте состояние контактов – окисление или оплавление указывает на необходимость замены проводки.

Демонтаж фары выполняется в следующем порядке:

1. Открутите два верхних болта крепления ключом на 10 мм – один расположен у края крыла, второй ближе к радиаторной решетке.
2. Снимите пластиковый фиксатор снизу фары (под бампером) с помощью плоской отвертки, поддев его вверх.
3. Потяните фару на себя, одновременно приподнимая её вверх, чтобы вывести из зацепления нижний направляющий штифт. Если фара не поддается, проверьте наличие скрытого болта за решеткой радиатора – он может быть замаскирован пластиковой заглушкой.
4. После извлечения осмотрите посадочное место на предмет грязи и коррозии – очистите его перед установкой новой фары.

Проверка и подготовка посадочного места перед установкой

Перед установкой фары на Форд Фокус 2 рестайлинг осмотрите посадочное место на наличие деформаций или остатков старого герметика. Особое внимание уделите трем ключевым точкам крепления: верхнему кронштейну (артикул 1471854), нижнему фиксатору (1471855) и боковому ушку (1471856). Проверьте резьбу болтов – при срыве более двух нитей замените крепеж на новый (M6x16, класс прочности 8.8).

Очистите посадочную поверхность от грязи и коррозии с помощью металлической щетки и наждачной бумаги P400. Для удаления остатков герметика используйте специализированный растворитель (например, ABRO GR-600) или изопропиловый спирт. Избегайте ацетона – он разъедает пластиковые элементы кузова. После очистки протрите поверхность безворсовой салфеткой, смоченной в антисиликоне.

• Проверьте состояние резиновых уплотнителей по периметру посадочного места. Трещины или потеря эластичности – повод для замены (оригинальный артикул 1471857).
• Осмотрите направляющие штифты на кузове: они должны свободно входить в ответные отверстия фары без перекосов.
• Убедитесь в отсутствии зазоров между кузовом и посадочной рамкой – допустимое отклонение не более 0,5 мм.

Нанесите тонкий слой герметика на стыковочные поверхности кузова. Для Форд Фокус 2 рестайлинг рекомендован полиуретановый состав Teroson PU 8590 или аналог с температурной стойкостью от -40°C до +90°C. Распределяйте герметик равномерно, отступая 2–3 мм от края посадочного места – излишки выдавятся при затяжке и создадут дополнительную герметичность.

Перед установкой фары проверьте работоспособность электрических разъемов. Подключите блок управления освещением и убедитесь в отсутствии ошибок на приборной панели. Тестовый запуск фары должен показать равномерное свечение без мерцаний. Если используется ксенон, дополнительно проверьте корректор фар – шток должен перемещаться плавно, без заеданий.

1. Затяните крепежные болты в последовательности: верхний → нижний → боковой. Момент затяжки – 8–10 Н·м для M6 и 12–15 Н·м для M8.
2. После установки оставьте автомобиль на 12 часов без эксплуатации – герметик должен полимеризоваться.
3. Проверьте герметичность соединения, облив фару водой под давлением (например, из шланга). Протечки устраните дополнительным слоем герметика.

Установка новой фары и фиксация крепежных элементов

Перед началом установки убедитесь, что новая фара совместима с рестайлинговой версией Форд Фокус 2 (2008–2011 гг.). Артикулы оригинальных фар: 1711280 (левая) и 1711281 (правая). Аналоги от проверенных производителей: Hella (3B0 052 101/102), Depo (334-1112L-U/334-1112R-U). Проверьте наличие всех крепежных элементов в комплекте: 3 болта M6x16 (артикул W700844-S440), 2 пластиковых фиксатора (клипсы) и металлический кронштейн.

Снимите защитную пленку с внутренней стороны фары, избегая касания отражателя и линзы. Нанесите на резиновый уплотнитель по периметру тонкий слой силиконовой смазки (например, Permatex 81730) для предотвращения попадания влаги. При установке левой фары обратите внимание на выступ под корректор высоты – он должен совпасть с посадочным местом на кузове.

• Вставьте фару в посадочное место, совместив отверстия для болтов с резьбовыми гнездами на кузове.
• Закрепите нижний болт первым – он фиксирует фару от смещения вниз. Используйте головку на 10 мм с удлинителем.
• Верхние болты затягивайте поочередно, начиная с внутреннего, моментом 8–10 Н·м. Превышение момента приведет к деформации пластикового корпуса.

Пластиковые клипсы вставляются в отверстия на верхней кромке фары до характерного щелчка. Перед установкой смажьте их графитовой смазкой (Molykote G-N Plus) для облегчения демонтажа в будущем. Если клипса не фиксируется, проверьте целостность ответной части на кузове – при деформации замените на новую (артикул W710237-S437).

После фиксации болтами и клипсами подключите электрический разъем. Убедитесь, что фиксатор разъема защелкнулся – неполное соединение вызовет ошибку бортового компьютера. Проверьте работу фары в режимах ближнего, дальнего света и габаритов. При обнаружении неравномерного свечения отрегулируйте положение линзы с помощью корректора.

Для дополнительной герметизации стыка между фарой и кузовом нанесите полоску герметика 3M 08537 шириной 3–4 мм по периметру. Избегайте попадания герметика на оптические элементы. После установки проведите тест-драйв в темное время суток, чтобы убедиться в отсутствии бликов и правильной фокусировке светового пучка.

При замене правой фары обратите внимание на крепление омывателя фар (если установлен). Шланг омывателя должен быть зафиксирован в штатном держателе на кронштейне фары. При обрыве или повреждении шланга замените его на оригинальный (1475963) или аналог от Febi (37495). После завершения работ сбросьте ошибки бортового компьютера с помощью диагностического сканера (например, ELM327 с программой FORScan).

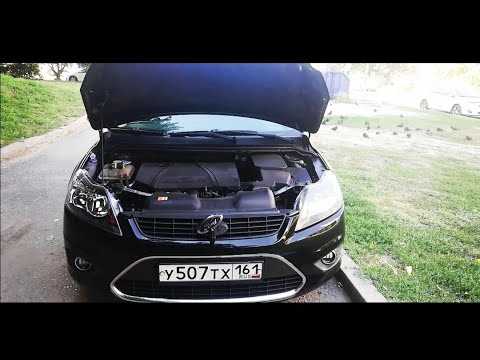

Подключение проводки и проверка работоспособности фары

После установки фары на штатное место подключите разъемы проводки, убедившись в их плотной фиксации. На Форд Фокус 2 рестайлинг используются два основных коннектора: 10-пиновый для основного света (ближний/дальний) и 2-пиновый для габаритных огней. Проверьте наличие коррозии на контактах – при необходимости зачистите их мелкозернистой наждачной бумагой (P1000) или обработайте контактной смазкой. Особое внимание уделите защелкам разъемов: они должны издать характерный щелчок при соединении.

Перед проверкой работоспособности включите зажигание и последовательно активируйте ближний свет, дальний свет и габариты. Если фара не реагирует, отсоедините разъем и проверьте напряжение на контактах мультиметром: на проводе ближнего света должно быть 12 В при включенном ближнем свете, на габаритах – 12 В при включенных габаритных огнях. При отсутствии напряжения прозвоните проводку от разъема до блока предохранителей (F37 для левой фары, F38 для правой) или реле K46 (для ближнего света).

Для проверки корректности регулировки света включите ближний свет и направьте луч на стену с расстояния 5 метров. Верхняя граница светового пятна должна быть на 5 см ниже горизонтальной линии, проведенной через центр фары. При необходимости отрегулируйте положение фары с помощью двух винтов: верхний отвечает за вертикальную настройку, боковой – за горизонтальную. После проверки затяните крепежные болты с моментом 8–10 Н·м.

Сборка бампера и окончательная регулировка света

После установки фары закрепите бампер в обратной последовательности. Начните с верхних точек крепления: используйте болты M6x20 с моментом затяжки 8–10 Н·м (ключ на 10 мм). Нижние защелки фиксируйте равномерно, избегая перекосов – проверьте зазор между бампером и крылом (допуск 2–3 мм). Подключите разъемы ПТФ и датчика парковки, если они предусмотрены комплектацией. Перед окончательной затяжкой болтов убедитесь, что бампер не давит на фару – смещение корпуса даже на 1 мм приведет к некорректной работе корректора.

Для регулировки света используйте экран или стену с нанесенной разметкой. Расстояние от фар до экрана – 5 метров, высота центра светового пятна для ближнего света – 65 см от земли (для Фокус 2 рестайлинг с галогеновыми лампами H7). Включите ближний свет и отрегулируйте вертикальное положение винтом на задней стороне фары (ключ Torx T20) – верхняя граница светового пятна должна быть на 5 см ниже горизонтальной линии. Горизонтальную регулировку выполняйте вторым винтом, добиваясь четкой границы светотени без «завалов» влево или вправо.

Проверьте работу корректора фар: при включенном зажигании поверните регулятор на панели приборов в положение «0» (водитель без пассажиров), затем в «1» (полная загрузка). Световой пучок должен смещаться вниз на 1–1,5 см при переходе с «0» на «1». Если корректор не реагирует, проверьте подключение разъема на фаре и целостность проводки к мотор-редуктору. Завершите сборку установкой решетки радиатора: защелкните нижние фиксаторы, затем закрепите верхние клипсы (4 шт.) и два болта M6x16 под капотом.
