Автобусы-гармошки, или сочленённые автобусы, отличаются увеличенной пассажировместимостью за счёт дополнительного прицепного модуля. Стандартная конфигурация предусматривает 6 или 8 колёс, распределённых между тягачом и прицепом. Трёхосные модели (например, MAN Lion’s City G) оснащаются двумя передними управляемыми колёсами и четырьмя задними ведущими, расположенными на двух осях. Четырёхосные версии (как Volvo 7900 Articulated) добавляют ещё одну поддерживающую ось в прицепном модуле, повышая грузоподъёмность до 30–35 тонн.
Колёса тягача и прицепа работают в разных условиях. На ведущих осях используются шины с усиленным протектором (например, Michelin X Multi Energy Z) для компенсации высоких нагрузок при разгоне и торможении. Управляемые колёса оснащаются шинами с пониженным сопротивлением качению (например, Continental Conti Urban HA3) для снижения износа при частых поворотах. Давление в шинах поддерживается на уровне 8,5–9,5 бар – на 15–20% выше, чем у одиночных автобусов, из-за увеличенной массы.
Особенность конструкции – независимое подруливание задней оси прицепа, реализованное в моделях Mercedes-Benz Citaro G и Scania Citywide LF. Система снижает радиус разворота на 10–15% и уменьшает износ шин на 20–25% за счёт синхронизации траекторий тягача и прицепа. Для предотвращения складывания при экстренном торможении применяются электронные системы стабилизации (ESP), контролирующие угол сочленения с точностью до ±0,5 градуса.

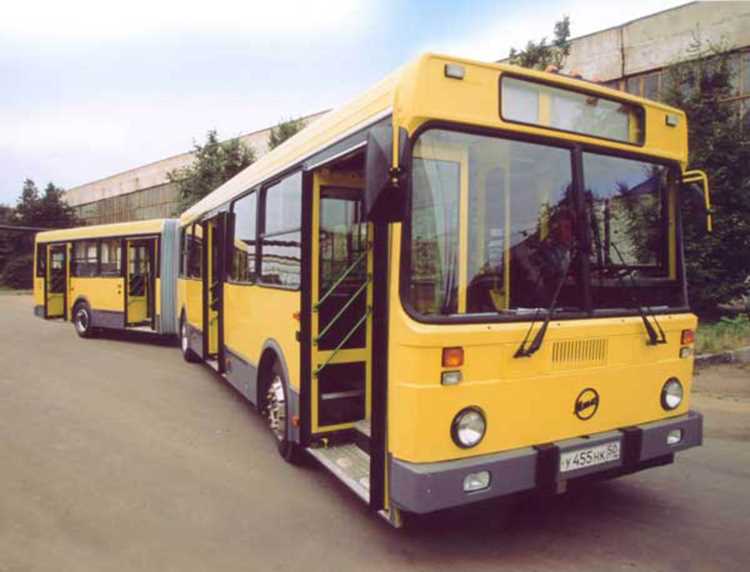

Стандартный сочлененный автобус (гармошка) имеет 6 или 8 колес. Конфигурация зависит от длины, грузоподъемности и требований к маневренности. Двухосные модели с одной сочлененной секцией обычно оснащаются тремя осями: две ведущие на передней части и одна поддерживающая под задней секцией. Это дает 6 колес (по два на ось). Трехосные варианты, рассчитанные на большую пассажировместимость (до 180 человек), добавляют четвертую ось, увеличивая общее число колес до 8.
Основная причина выбора такого количества колес – распределение нагрузки. Сочлененный автобус длиной 18–20 метров весит 15–20 тонн в снаряженном состоянии, а при полной загрузке масса достигает 30–35 тонн. Оси рассчитываются на предельную нагрузку: в Европе допустимая нагрузка на одиночную ось – 10 тонн, на сдвоенную – 11,5 тонн. При 6 колесах нагрузка распределяется так: передняя ось – 7–8 тонн, средняя (ведущая) – 11–12 тонн, задняя (поддерживающая) – 6–7 тонн. Это соответствует нормативам и предотвращает преждевременный износ дорожного полотна.
Таблица сравнения нагрузок на оси для разных конфигураций:
| Конфигурация | Количество колес | Нагрузка на переднюю ось (т) | Нагрузка на среднюю ось (т) | Нагрузка на заднюю ось (т) |
|---|---|---|---|---|
| Двухсекционный, 3 оси | 6 | 7–8 | 11–12 | 6–7 |
| Двухсекционный, 4 оси | 8 | 6–7 | 9–10 (две оси) | 5–6 |
Маневренность – второй ключевой фактор. Трехосные автобусы с 6 колесами имеют меньший радиус разворота (12–14 метров) по сравнению с четырехосными (15–17 метров). Это критично для городских маршрутов с узкими улицами и крутыми поворотами. Однако четырехосные модели обеспечивают лучшую устойчивость на высоких скоростях (до 100 км/ч) и используются на междугородных линиях.
Экономическая целесообразность также влияет на выбор. Шестиколесные автобусы дешевле в производстве и эксплуатации: меньше расход топлива (на 5–7% ниже, чем у восьмиколесных), ниже стоимость шин и обслуживания подвески. Например, замена комплекта шин для 6-колесной модели обходится в 300–400 тысяч рублей, для 8-колесной – в 450–600 тысяч. При этом ресурс шин на поддерживающих осях выше на 20–30% из-за меньшей нагрузки.
Требования безопасности диктуют дополнительные условия. Сочлененные автобусы с 8 колесами оснащаются системами электронной стабилизации (ESP) и пневматической подвеской с регулировкой клиренса. Это снижает риск опрокидывания при экстренном маневрировании. В шестиколесных моделях такие системы устанавливаются реже, но они обязательны для автобусов, работающих в горных регионах или на маршрутах с частыми перепадами высот.
При выборе конфигурации учитывайте специфику маршрута. Для городских условий с частыми остановками и ограниченным пространством оптимальны 6-колесные автобусы. На междугородных маршрутах с высокими скоростями и ровным покрытием предпочтительнее 8-колесные модели. Производители, такие как Mercedes-Benz (Citaro G), MAN (Lion’s City G), и Volvo (7900 Artic), предлагают обе конфигурации, адаптируя их под конкретные задачи.
Регламентные документы устанавливают жесткие рамки. В России максимальная нагрузка на одиночную ось сочлененного автобуса не должна превышать 10 тонн (ГОСТ Р 52051-2003). В ЕС действует аналогичное ограничение (Директива 96/53/EC). Превышение этих норм влечет штрафы и запрет на эксплуатацию. Поэтому производители закладывают запас прочности: шины для сочлененных автобусов имеют индекс нагрузки не ниже 150 (3350 кг на колесо), а подвеска рассчитана на динамические перегрузки до 1,5g.
Как распределяется нагрузка на колеса в автобусе гармошка при полной загрузке
Автобус гармошка (сочленённый) имеет три оси: переднюю, среднюю (под шарнирным сочленением) и заднюю. При полной загрузке (до 180–200 пассажиров) общий вес достигает 28–32 тонн. Нагрузка распределяется неравномерно: передняя ось принимает 20–25% массы, средняя – 35–40%, задняя – 40–45%. Такое соотношение обусловлено расположением двигателя (обычно в задней части) и шарнирного узла, который передаёт часть веса на среднюю ось.
Колеса передней оси испытывают давление 5–6 тонн на каждое при полной загрузке. Это ниже, чем у средней и задней осей, но критично для управляемости. Превышение допустимой нагрузки (обычно 7–7,5 тонн на ось) приводит к ускоренному износу шин и подвески. Производители компенсируют это усиленными амортизаторами и пневмоподвеской, но контроль давления в шинах (8–9 бар) остаётся обязательным.
Средняя ось автобуса гармошка – самая нагруженная точка. На каждое колесо приходится 6–7 тонн, а при неравномерной загрузке салона (например, скопление пассажиров в передней части) нагрузка может смещаться до 8 тонн. Это требует использования шин с индексом нагрузки не ниже 154/150 (для двухскатных колёс) и регулярной проверки состояния подшипников ступиц. Перегрев средней оси – частая причина поломок в эксплуатации.
Задняя ось, несмотря на меньшую нагрузку на колесо (5,5–6,5 тонн), подвержена динамическим перегрузкам из-за работы двигателя и трансмиссии. Вибрации от карданного вала и крутящий момент увеличивают износ шин на 15–20% по сравнению с передней осью. Для снижения рисков рекомендуется использовать шины с усиленным брекерным слоем и балансировать колёса каждые 20–25 тысяч км.
Шарнирное сочленение автобуса гармошка передаёт до 30% нагрузки от задней секции на среднюю ось. При резких манёврах или движении по неровностям нагрузка на средние колёса может кратковременно возрастать на 20–30%. Это учитывается при проектировании: подвеска средней оси имеет увеличенный ход (до 120 мм) и дополнительные стабилизаторы поперечной устойчивости. Игнорирование этих особенностей приводит к трещинам в раме и деформации мостов.
Распределение нагрузки зависит от конструкции автобуса. В моделях с низким полом (например, MAN Lion’s City G) центр тяжести смещён ниже, что снижает нагрузку на среднюю ось на 5–7%. В высокопольных автобусах (как ЛиАЗ-6213) нагрузка на заднюю ось может достигать 45% из-за расположения багажных отсеков. Для точного расчёта используют формулу: N = (M × g × Li) / L, где N – нагрузка на ось, M – масса автобуса, Li – расстояние от центра тяжести до оси, L – колёсная база.
При полной загрузке автобуса гармошка давление в пневмоподвеске должно корректироваться автоматически или вручную. На средней оси давление увеличивают на 0,5–0,7 бар относительно передней и задней, чтобы компенсировать прогиб рамы. Несоблюдение этого правила приводит к «проседанию» автобуса и контакту кузова с дорогой на неровностях. Системы контроля давления (TPMS) обязательны для автобусов с пробегом свыше 300 тысяч км.
Для продления срока службы колёс и подвески при полной загрузке рекомендуется: избегать резких разгонов и торможений (увеличивают нагрузку на переднюю ось на 10–15%), не превышать скорость 60 км/ч на поворотах (снижает боковую нагрузку на средние колёса), и проводить визуальный осмотр шин перед каждой сменой. Трещины на боковинах или неравномерный износ протектора – признак перегрузки или неисправности подвески.

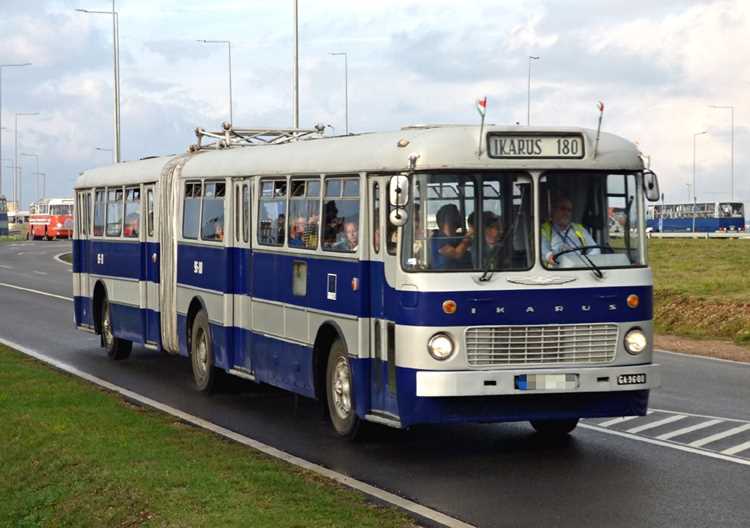

Какие типы шин используются на разных осях сочлененного автобуса
На ведущей оси сочлененного автобуса (обычно первая или вторая) применяются шины с усиленным каркасом и протектором повышенной износостойкости. Типичный выбор – модели с индексом нагрузки не ниже 150 (например, 295/80R22.5) и рисунком протектора типа «шашка» или «зигзаг» для улучшенного сцепления. Давление в таких шинах поддерживается на уровне 8,5–9,5 бар, что компенсирует динамические нагрузки при разгоне и торможении.
На управляемой оси (передняя) используются шины с асимметричным рисунком протектора, обеспечивающим точность руления и снижение сопротивления качению. Стандартный размер – 275/80R22.5 или 315/80R22.5, с индексом скорости не ниже «K» (110 км/ч). Для городских условий предпочтительны модели с глубиной протектора 12–14 мм, что продлевает срок службы на 15–20% при частых остановках.
Средняя ось (поддерживающая) оснащается шинами с упрощенным протектором, так как она не участвует в управлении или тяге. Здесь допустимы модели с индексом нагрузки 145–148 (например, 295/80R22.5) и симметричным рисунком, снижающим шум и вибрации. Давление в шинах средней оси обычно на 0,3–0,5 бар ниже, чем на ведущей, для равномерного распределения нагрузки на подвеску.
Задняя ось (вторая ведущая в трехосных моделях) комплектуется шинами, идентичными передней ведущей, но с возможностью установки спаренных колес. В этом случае применяются шины размером 11R22.5 или 315/80R22.5 с индексом нагрузки до 154. Для автобусов с пневмоподвеской рекомендуются модели с усиленными боковинами, предотвращающими деформацию при резких маневрах.
На прицепной секции (гармошка) используются шины с повышенной устойчивостью к боковым нагрузкам. Оптимальный выбор – модели с индексом нагрузки 149–152 и протектором типа «ребра» для стабильности при поворотах. Давление в шинах прицепной оси регулируется автоматически через систему EBS (электронная тормозная система) для компенсации крена кузова.
Для зимней эксплуатации на всех осях применяются шины с маркировкой 3PMSF (снежинка в горе) и глубиной протектора не менее 6 мм. На управляемой и ведущей осях используются фрикционные модели (например, Michelin X Ice 3+), а на поддерживающих – шипованные варианты с алюминиевыми шипами для улучшенного сцепления на льду. Давление в зимних шинах увеличивается на 0,2–0,3 бар относительно летних норм.
При выборе шин для сочлененного автобуса критически важно соблюдать рекомендации производителя по индексам нагрузки и скорости. Например, для автобусов MAN Lion’s City G требуются шины 295/80R22.5 с индексом нагрузки 150/148, а для Volvo 7900 Articulated – 315/80R22.5 с индексом 154. Отклонение от спецификаций на 5% снижает ресурс шин на 30–40% и увеличивает риск разрушения каркаса при экстренном торможении.
Особенности подвески и амортизации колес в автобусах с гармошкой
Автобусы с гармошкой (сочлененные) оснащаются усиленной подвеской, рассчитанной на нагрузку до 30–35 тонн в загруженном состоянии. Передняя ось чаще всего имеет независимую пневматическую подвеску с регулировкой дорожного просвета, что компенсирует перераспределение массы при поворотах и неровностях. Задняя тележка, как правило, двухосная, с зависимой рессорно-пневматической системой, где пневмобаллоны работают в паре с листовыми рессорами для стабилизации кузова при динамических нагрузках.
Амортизаторы в таких автобусах – газонаполненные, с увеличенным ходом штока (до 250 мм) и рабочим давлением до 20 бар. На средней оси (если она присутствует) устанавливаются амортизаторы с прогрессивной характеристикой, предотвращающие «галопирование» при проезде стыков дорожного покрытия. Производители, такие как ZF или Meritor, рекомендуют замену амортизаторов каждые 120–150 тыс. км, даже при отсутствии видимых утечек, из-за накопления усталостных деформаций в металле.
Особенность подвески гармошки – наличие шарнирного сочленения между секциями, передающего часть нагрузки на колеса. Для компенсации этого эффекта в конструкции применяются стабилизаторы поперечной устойчивости диаметром 40–50 мм, соединяющие переднюю и заднюю части автобуса. Без них крен кузова на поворотах может достигать 8–10°, что критично для устойчивости. Регулярная проверка затяжки болтов стабилизаторов (момент 120–150 Н·м) обязательна при каждом ТО.
Пневматическая система подвески требует контроля давления в баллонах: отклонение более ±0,2 бар от нормы (обычно 7–9 бар) приводит к неравномерному износу шин и снижению комфорта. Датчики уровня кузова, интегрированные в систему, должны калиброваться каждые 50 тыс. км, иначе автобус может «проседать» на остановках, увеличивая нагрузку на колеса. Фильтры осушителя воздуха меняются раз в 2 года – игнорирование этого требования ведет к коррозии пневмомагистралей.
При эксплуатации на дорогах с ямами или рельсовыми переездами рекомендуется снижать скорость до 15–20 км/ч, чтобы избежать пробоев подвески. Производители запрещают движение с неисправными амортизаторами даже на короткие дистанции: это увеличивает тормозной путь на 15–20% и ускоряет разрушение сайлентблоков рычагов подвески. Для диагностики используют вибростенды с частотой анализа 10–15 Гц – они выявляют скрытые дефекты пневмобаллонов и амортизаторов.
