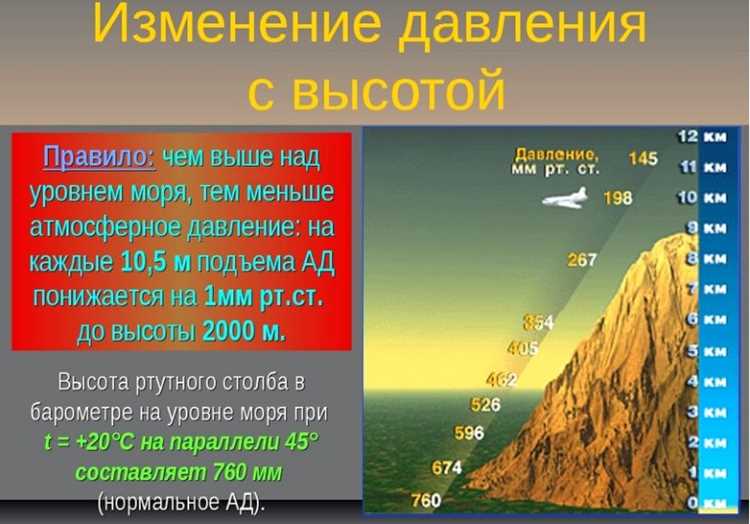

Работа вентиляционных, пневматических и климатических систем напрямую зависит от перепада давления воздуха. Минимально допустимое значение этого параметра определяет эффективность транспортировки воздуха, энергопотребление оборудования и стабильность технологических процессов. Для большинства промышленных систем нижний порог перепада составляет 20–50 Па, однако в высокоточных установках (например, чистых помещениях класса ISO 5) требования ужесточаются до 10–15 Па.
В системах естественной вентиляции минимальный перепад давления формируется за счет разницы температур и высоты воздуховодов. При высоте шахты 3–5 м и температурном градиенте 5–10 °C перепад достигает 5–15 Па. Для механических систем с вентиляторами минимальное значение зависит от типа оборудования: осевые вентиляторы работают при 50–150 Па, радиальные – от 200 Па и выше. Критический перепад для предотвращения обратного тока воздуха в системах с клапанами составляет 10–20 Па.
При проектировании систем учитывают аэродинамическое сопротивление сети. Для воздуховодов с гладкими стенками и скоростью потока 5–8 м/с сопротивление на 1 м длины составляет 0,5–1,5 Па. В системах с фильтрами (класс G4–F9) минимальный перепад увеличивается до 50–250 Па. Недостаточный перепад приводит к снижению производительности на 15–30%, увеличению шума и риску конденсации влаги в каналах.
Для расчета минимального перепада используют формулу:
ΔPmin = (λ × L × ρ × v²) / (2 × D) + Σζ × (ρ × v²) / 2,
где λ – коэффициент трения, L – длина воздуховода, ρ – плотность воздуха, v – скорость потока, D – гидравлический диаметр, Σζ – сумма коэффициентов местных сопротивлений. В системах с переменным расходом минимальный перепад корректируют с учетом рабочей точки вентилятора.
Рекомендации по обеспечению минимального перепада:
- Использовать воздуховоды с низким коэффициентом шероховатости (оцинкованная сталь, пластик) для снижения сопротивления на 20–40%.
- Минимизировать количество поворотов и сужений – каждое местное сопротивление увеличивает перепад на 10–50 Па.
- Применять частотные преобразователи для регулировки производительности вентиляторов с точностью до ±5 Па.
- Проводить аэродинамические испытания системы после монтажа с измерением перепада манометром с погрешностью не более ±2 Па.
Как определить требуемый перепад давления для конкретной вентиляционной установки
Требуемый перепад давления зависит от аэродинамического сопротивления сети и производительности вентилятора. Для расчета используйте формулу ΔP = Σ(R × L + Z), где R – удельное сопротивление воздуховода (Па/м), L – длина участка (м), Z – потери на местных сопротивлениях (Па). Значения R и Z берутся из справочников или каталогов производителей: например, для круглого воздуховода диаметром 200 мм при скорости воздуха 5 м/с R ≈ 1,2 Па/м, а коэффициент местного сопротивления колена 90° ζ ≈ 0,3. Суммируйте потери по всем участкам сети, включая фильтры, решетки и теплообменники – их сопротивление указывается в технических характеристиках оборудования.
Проверьте соответствие полученного значения ΔP рабочей точке вентилятора по его аэродинамической характеристике. Если расчетный перепад превышает возможности вентилятора, оптимизируйте сеть: увеличьте сечение воздуховодов, замените элементы с высоким сопротивлением (например, клапаны с ζ = 2,5 на аналоги с ζ = 1,2) или разделите систему на зоны с отдельными вентиляторами. Для систем с переменным расходом воздуха используйте регуляторы давления с обратной связью, поддерживающие ΔP в диапазоне ±10% от расчетного значения.
Влияние длины и диаметра воздуховодов на минимально допустимый перепад давления
Длина воздуховода напрямую коррелирует с потерями давления из-за трения воздуха о стенки. При увеличении длины с 5 до 20 метров в системе с диаметром 200 мм и расходом 500 м³/ч потери давления возрастают с 2 до 8 Па на 1 метр. Для компенсации требуется повышение минимального перепада давления на 15–20% на каждые дополнительные 10 метров. В разветвлённых сетях с суммарной длиной магистралей свыше 50 метров рекомендуется использовать вентиляторы с запасом по давлению не менее 30%.
Диаметр воздуховода определяет скорость потока и, как следствие, динамические потери. При уменьшении диаметра с 315 до 200 мм при том же расходе скорость воздуха увеличивается с 4,5 до 11,2 м/с, а потери давления – в 3–4 раза. Для систем с низким перепадом давления (менее 50 Па) критично соблюдать скорости в пределах 3–6 м/с. В таблице ниже приведены оптимальные диаметры для типовых расходов:
- 100–300 м³/ч: 125–160 мм;
- 300–800 м³/ч: 200–250 мм;
- 800–1500 м³/ч: 315–400 мм.
Соотношение длины и диаметра влияет на равномерность распределения давления. В воздуховодах длиной более 30 метров и диаметром менее 250 мм наблюдается падение давления на 0,5–1 Па/м даже при оптимальных скоростях. Для минимизации эффекта используют следующие решения:
- Установка промежуточных вентиляторов через каждые 25–30 метров;
- Применение воздуховодов с гладкой внутренней поверхностью (коэффициент шероховатости ≤ 0,15 мм);
- Разделение магистрали на параллельные ветки с меньшим расходом.
В системах с переменным расходом (VAV) минимальный перепад давления должен рассчитываться для максимальной длины и минимального диаметра. Например, при длине 40 метров и диаметре 160 мм потери давления составят 12–15 Па, что требует установки вентилятора с напором не менее 25 Па. Для таких систем рекомендуется предусматривать регулируемые заслонки на ответвлениях, снижающие требования к перепаду на 10–12%.
Практический пример: в системе с расходом 1000 м³/ч, длиной 35 метров и диаметром 250 мм потери давления составят ~7 Па. При уменьшении диаметра до 200 мм потери возрастут до 18–20 Па, а минимально допустимый перепад давления потребуется увеличить на 60–70%. Для точного расчёта используют формулу Дарси-Вейсбаха с поправочными коэффициентами на местные сопротивления (отводы, тройники), которые могут добавлять до 30% к общим потерям.
Расчет минимального перепада давления для систем с фильтрами и глушителями
Минимальный перепад давления в системах вентиляции с фильтрами и глушителями определяется суммой сопротивлений всех элементов. Для фильтров класса G4 сопротивление в чистом состоянии составляет 40–60 Па, для F7 – 80–120 Па. Глушители добавляют 10–30 Па на метр длины при скорости воздуха 4–6 м/с. При проектировании закладывайте запас 20–30% на загрязнение фильтров и изменение расхода.
Сопротивление фильтра зависит от его типа и степени загрязнения. Например, карманные фильтры F9 при расходе 3400 м³/ч создают перепад 150–200 Па, а HEPA-фильтры H13 – до 300 Па. Глушители пластинчатого типа при скорости 5 м/с и длине 1 м имеют сопротивление 15–25 Па. Для точного расчета используйте данные производителя, так как универсальные таблицы дают погрешность до 15%.
При последовательном расположении элементов суммируйте их сопротивления. Если система включает фильтр G4 (50 Па), глушитель (20 Па) и воздуховод с местными сопротивлениями (30 Па), минимальный перепад составит 100 Па. Однако реальное значение должно быть выше на 20–25% для компенсации неучтенных факторов, таких как турбулентность на стыках или неравномерное распределение потока.
Для систем с переменным расходом воздуха (VAV) минимальный перепад рассчитывайте по максимальной производительности. Например, при расходе 5000 м³/ч и сопротивлении фильтра F7 100 Па глушитель добавит 25 Па, а воздуховоды – 40 Па. Итоговое значение – 165 Па, но рабочий перепад должен быть не менее 200 Па для стабильной работы регулирующих клапанов.
В системах с рекуператорами учитывайте их сопротивление: пластинчатые рекуператоры создают 50–100 Па, роторные – 80–150 Па. При комбинации с фильтрами и глушителями общий перепад может достигать 300–400 Па. Для снижения энергопотребления используйте вентиляторы с высоким КПД (не менее 70%) и оптимизируйте трассировку воздуховодов, сокращая количество поворотов и сужений.
Проверка расчетов проводится на этапе пусконаладки с помощью дифференциального манометра. Измеряйте перепад до и после каждого элемента. Если фактическое сопротивление фильтра превышает расчетное на 30%, замените его или увеличьте площадь фильтрующей поверхности. Для глушителей критично соблюдение скоростного режима: превышение расчетной скорости на 20% увеличивает сопротивление на 40%.
При выборе вентилятора ориентируйтесь на рабочую точку системы, где расход соответствует расчетному, а давление – суммарному сопротивлению с запасом. Например, для системы с перепадом 250 Па и расходом 4000 м³/ч подойдет вентилятор с характеристикой 300 Па при 4200 м³/ч. Избегайте работы вентилятора на предельных режимах: это сокращает срок службы и увеличивает шум.
Пороговые значения перепада давления для разных типов вентиляторов и их КПД
Осевые вентиляторы работают при минимальном перепаде давления от 20 до 50 Па, обеспечивая КПД до 70–85% при оптимальных условиях. Их эффективность резко падает при превышении 200 Па, где начинаются срывы потока и вибрации. Для систем с низким сопротивлением (например, общеобменная вентиляция) они предпочтительны из-за высокой производительности при малых энергозатратах.
Радиальные вентиляторы с загнутыми назад лопатками требуют перепада 100–300 Па для стабильной работы, достигая КПД 75–88%. Модели с загнутыми вперед лопатками начинают функционировать при 50–150 Па, но их КПД редко превышает 65% из-за повышенных потерь на завихрения. Критический перепад для радиальных вентиляторов – 1500–2000 Па, после чего растет шум и снижается ресурс подшипников.
Диаметральные вентиляторы (тангенциальные) запускаются при 30–80 Па, но их КПД не превышает 50–60% из-за неравномерного распределения потока. Применяются в системах с малым сопротивлением (кондиционеры, тепловые завесы), где важен компактный размер, а не энергоэффективность. Перепад свыше 300 Па приводит к падению производительности на 30–40%.
Вентиляторы высокого давления (например, центробежные с прямыми лопатками) требуют 500–1000 Па для выхода на рабочий режим, но их КПД составляет 55–70%. Оптимальный диапазон – 1000–3000 Па, где они сохраняют стабильность. При перепаде ниже 500 Па резко возрастает потребляемая мощность на единицу объема перемещаемого воздуха, что делает их неэффективными для низконапорных систем.

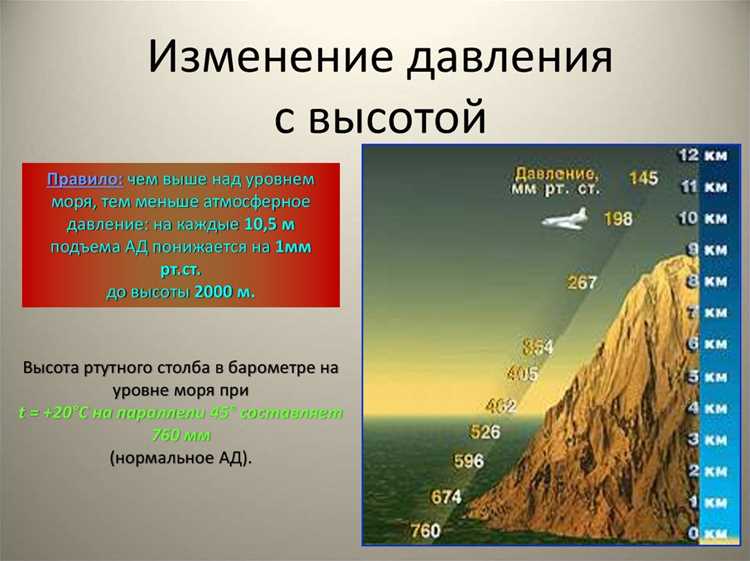

Методы измерения фактического перепада давления в действующей системе
Для точного определения перепада давления в системах вентиляции, кондиционирования или пневмотранспорта применяют прямые и косвенные методы. Прямые измерения выполняют с помощью дифференциальных манометров, подключаемых к контрольным точкам на входе и выходе участка. Модели с цифровым выходом, такие как Testo 510 или Dwyer Series 475, обеспечивают погрешность ±0,5% от диапазона измерений. При выборе прибора учитывают рабочий диапазон давлений: для низконапорных систем (до 50 Па) используют микроманометры с наклонной трубкой, для средних (50–500 Па) – электронные датчики с мембранными сенсорами.
В системах с высокой турбулентностью или пульсациями потока применяют усредняющие трубки Пито. Они монтируются в воздуховод перпендикулярно потоку и подключаются к дифманометру через штуцеры. Для корректных измерений длина прямого участка воздуховода до и после точки установки должна составлять не менее 5 и 3 диаметров соответственно. При скоростях воздуха ниже 2 м/с погрешность метода возрастает до 10–15%, поэтому его дополняют анемометрическими измерениями.
- Метод перепада статического давления: измеряют разность давлений в двух точках воздуховода с помощью отверстий диаметром 1–2 мм, расположенных на противоположных стенках. Отверстия соединяют с манометром через импульсные трубки длиной не более 1,5 м для минимизации потерь на трение.
- Использование встроенных датчиков: в современных системах применяют интегрированные датчики давления с аналоговым выходом 4–20 мА или цифровым интерфейсом Modbus. Пример – датчики Siemens QBM81-3 с диапазоном измерений 0–1000 Па и точностью ±1%.
- Метод теплового анемометра: приборы типа TSI VelociCalc измеряют скорость потока, а перепад давления рассчитывают по формуле ΔP = 0,5·ρ·(v₂²–v₁²), где ρ – плотность воздуха, v – скорость. Применим для систем с переменным сечением.
При измерениях в системах с фильтрами или теплообменниками учитывают их паспортное сопротивление. Например, фильтр класса F7 создает перепад 80–120 Па при номинальном расходе. Если фактическое значение превышает паспортное на 20–30%, требуется замена или очистка. Для динамических систем (например, с частотным регулированием вентиляторов) измерения проводят при фиксированных режимах работы, исключая переходные процессы.
Калибровка измерительных приборов проводится не реже одного раза в год с использованием эталонных манометров или калибраторов давления, таких как Fluke 718. Перед измерениями проверяют герметичность импульсных линий: утечка воздуха в 1% от расхода приводит к занижению показаний на 5–7%. В системах с агрессивными средами применяют разделительные мембраны из нержавеющей стали или фторопласта.
Для автоматизированного мониторинга используют многоканальные регистраторы, например, ACR Systems TR-2000, которые фиксируют перепад давления с интервалом от 1 секунды. Данные экспортируются в формате CSV для анализа трендов. В критических системах (чистые помещения, лаборатории) устанавливают пороговые сигнализаторы, срабатывающие при превышении допустимого перепада на 10–15%.
