Прокладки в автомобиле – это критически важные уплотнительные элементы, предотвращающие утечки жидкостей и газов, а также защищающие узлы от загрязнений. Их расположение и материал зависят от условий эксплуатации: от высоких температур в двигателе до агрессивных сред в топливной системе. Знание точек установки и функций прокладок позволяет своевременно выявлять неисправности и избегать дорогостоящего ремонта.
Головка блока цилиндров (ГБЦ) – одна из ключевых зон. Прокладка ГБЦ герметизирует стык между блоком и головкой, предотвращая смешивание охлаждающей жидкости, масла и выхлопных газов. Изготавливается из многослойной стали или армированного графита, выдерживает температуры до 300°C и давление до 100 бар. Признаки износа: белый дым из выхлопной трубы, эмульсия в масле, перегрев двигателя. Замена требует точной затяжки болтов по схеме производителя (например, для ВАЗ-2112 – момент 98–108 Н·м в три этапа).
В системе смазки прокладки устанавливаются под масляным поддоном, крышкой клапанов и фильтром. Резиновые или пробковые уплотнители здесь работают при температурах 90–120°C и давлении до 5 бар. Течь масла из-под поддона часто связана с деформацией фланца или старением прокладки – рекомендуется использовать герметики на основе силикона (например, Loctite 574) при установке. Для крышек клапанов подходят прокладки из термостойкой резины FKM, устойчивые к маслам и присадкам.
Топливная система использует прокладки из бензостойких материалов: нитрил (NBR) или фторкаучук (FKM). Они стоят на форсунках, топливной рампе и соединениях магистралей. Утечка топлива здесь опасна не только потерей давления, но и риском возгорания. При замене форсунок на двигателях Common Rail (например, дизельных BMW N57) критически важно использовать оригинальные прокладки – универсальные аналоги часто не обеспечивают герметичность при давлении 1800–2000 бар.
Система охлаждения включает прокладки термостата, водяного насоса и радиатора. Здесь применяются паронитовые или резиновые уплотнители, стойкие к этиленгликолю и перепадам температур (-40°C до +130°C). Течь антифриза из-под помпы – распространенная проблема на моторах Volkswagen EA888 – связана с разрушением прокладки из-за вибраций. При замене рекомендуется наносить тонкий слой герметика Victor Reinz Reinzosil на сопрягаемые поверхности.
Коробка передач и дифференциал оснащены прокладками из пробки или резины, работающими в масляной среде при температурах 80–150°C. Утечка трансмиссионного масла через прокладку поддона АКПП (например, на Toyota U660E) приводит к падению давления и пробуксовке фрикционов. При установке новой прокладки важно очистить поверхности от старого герметика и использовать динамометрический ключ для затяжки болтов (момент 10–15 Н·м).
В выхлопной системе прокладки между выпускным коллектором и головкой блока, а также в соединениях глушителя, изготавливаются из металла (нержавеющая сталь с графитовым напылением) или керамики. Они выдерживают температуры до 900°C и вибрационные нагрузки. Прогорание прокладки коллектора на двигателях Subaru EJ25 приводит к подсосу воздуха и ошибкам по датчику кислорода. Замена требует снятия коллектора и тщательной очистки привалочных поверхностей от нагара.
При выборе прокладок всегда ориентируйтесь на OEM-номера или проверенные аналоги (например, Elring, Victor Reinz, Ajusa). Универсальные прокладки часто не соответствуют геометрии посадочных мест, что приводит к повторным утечкам. Храните уплотнители в сухом месте при температуре 5–25°C – резиновые прокладки теряют эластичность при длительном воздействии холода или солнечных лучей.
Какие прокладки находятся в двигателе и зачем они нужны
В двигателе внутреннего сгорания прокладки выполняют критически важную функцию – герметизацию соединений между деталями, предотвращая утечки рабочих жидкостей и газов. Основные типы прокладок в моторном отсеке:

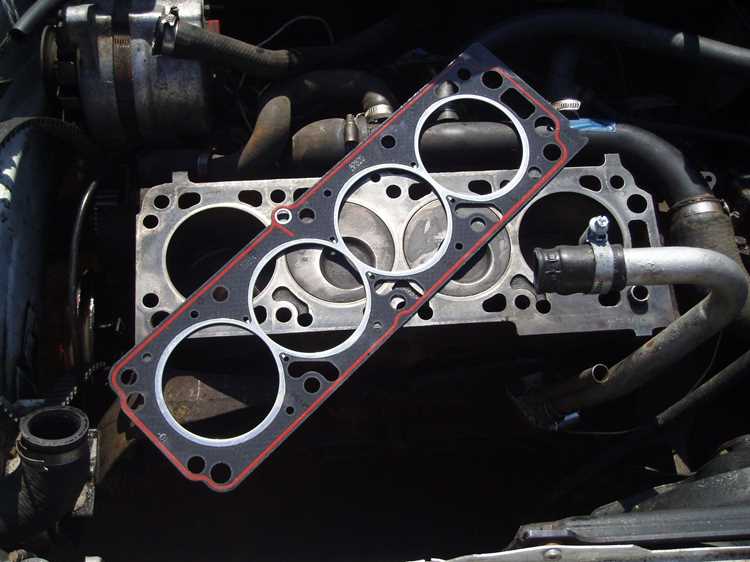

- Прокладка головки блока цилиндров (ГБЦ) – многослойная (металл, паронит, композит) или металлическая, расположена между блоком цилиндров и головкой. Обеспечивает герметичность камер сгорания, каналов охлаждающей жидкости и масляных магистралей. При прогаре или деформации возникают перегревы, эмульсия в масле, падение компрессии.

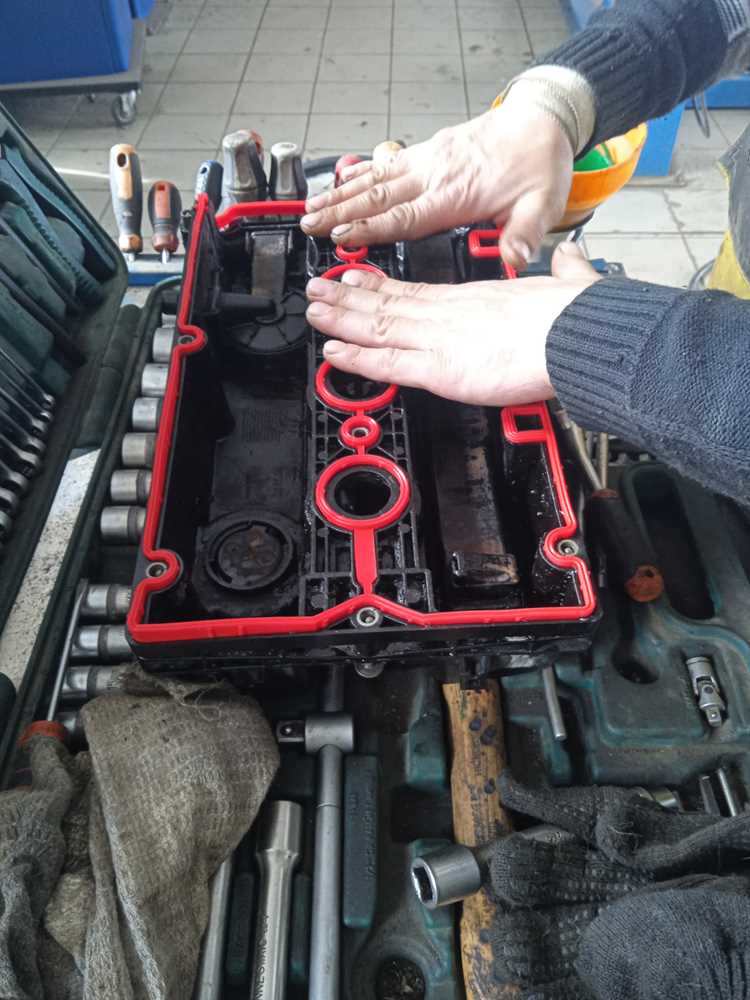

- Прокладка клапанной крышки – обычно резиновая или силиконовая, предотвращает утечку масла из верхней части двигателя. Износ проявляется масляными подтёками на стыке крышки и ГБЦ, загрязнением свечей зажигания.
- Прокладка впускного и выпускного коллекторов – металлические или армированные асбестом, герметизируют соединения коллекторов с ГБЦ. Повреждение приводит к подсосу воздуха (для впуска) или утечке выхлопных газов (для выпуска), что нарушает работу датчиков и смесеобразование.
- Прокладка масляного поддона – резиновая или пробковая, устанавливается между блоком цилиндров и поддоном картера. Деформация вызывает течь масла, падение давления в системе смазки.
- Прокладки термостата и водяного насоса – уплотняют соединения системы охлаждения. Разгерметизация ведёт к утечке антифриза, перегреву двигателя.
Материал прокладок подбирается под условия эксплуатации: металл выдерживает высокие температуры и давление (ГБЦ, коллекторы), резина и силикон – масляную среду (клапанная крышка, поддон). Композитные прокладки (например, с графитовым напылением) сочетают термостойкость и эластичность. При замене критически важно соблюдать момент затяжки болтов – перетяжка деформирует прокладку, недотяжка приводит к разгерметизации.
Признаки неисправности прокладок:
- Белый дым из выхлопной трубы (попадание антифриза в цилиндры через прокладку ГБЦ).
- Пузырьки в расширительном бачке (прорыв выхлопных газов в систему охлаждения).
- Масляные пятна под двигателем или на стыках деталей.
- Резкое падение уровня масла/антифриза без видимых утечек.
- Нестабильная работа двигателя на холостом ходу (подсос воздуха через прокладку впускного коллектора).
Замена прокладок требует демонтажа смежных узлов. Например, для замены прокладки ГБЦ необходимо снять коллекторы, ремень ГРМ, клапанную крышку. После установки новой прокладки обязательна проверка на герметичность: опрессовка системы охлаждения, контроль уровня масла и антифриза в течение 500–1000 км пробега. Для двигателей с алюминиевыми блоками рекомендуется использовать динамометрический ключ – превышение момента затяжки болтов ГБЦ на 10–15% приводит к деформации головки.
Срок службы прокладок зависит от условий эксплуатации. В турбированных двигателях и моторах с высокой степенью форсировки ресурс снижается на 30–40% из-за повышенных температурных нагрузок. Регулярная замена масла и антифриза (каждые 7–10 тыс. км) продлевает жизнь прокладкам, так как предотвращает коррозию и закоксовывание каналов. При ремонте двигателя рекомендуется менять все прокладки комплектом – даже если одна из них сохранила герметичность, остальные могут быть близки к предельному износу.
Где искать прокладки в системе охлаждения и их роль
Прокладки в системе охлаждения сосредоточены в точках соединения элементов, где требуется герметичность под давлением и при перепадах температур. Основные места:
- Прокладка головки блока цилиндров (ГБЦ) – между блоком и головкой, предотвращает смешивание охлаждающей жидкости с маслом и газами. Изготавливается из многослойной стали или композитных материалов с асбестовым или безасбестовым наполнителем. Толщина варьируется от 0,5 до 1,5 мм в зависимости от модели двигателя.
- Прокладки термостата – уплотняют корпус термостата к блоку или патрубку. Чаще всего резиновые (EPDM) или паронитовые, выдерживают температуры до 150°C. При износе пропускают антифриз, что приводит к перегреву.
- Прокладки водяного насоса (помпы) – между корпусом насоса и блоком цилиндров. Обычно металлические с резиновым уплотнением или цельнолитые из силикона. Деформация приводит к утечкам и падению давления в системе.
- Уплотнения патрубков и фланцев – в местах стыков радиатора, расширительного бачка, теплообменников. Используются кольцевые прокладки (O-ring) из нитрильного каучука или фторэластомеров (Viton), стойких к агрессивным присадкам в антифризе.
Роль прокладок в системе охлаждения сводится к трем критическим функциям: герметизация каналов, компенсация теплового расширения и предотвращение кавитации. Например, прокладка ГБЦ должна выдерживать давление до 2 бар и температуры свыше 200°C, сохраняя эластичность. При нарушении герметичности воздух попадает в систему, образуя воздушные пробки, которые снижают эффективность охлаждения на 30–40%. В дизельных двигателях с турбонаддувом утечка через прокладку термостата может вызвать локальный перегрев и деформацию головки.
Признаки износа прокладок в системе охлаждения проявляются специфично для каждой зоны. Для прокладки ГБЦ характерны: белый дым из выхлопной трубы (попадание антифриза в цилиндры), эмульсия на масляном щупе, пузырьки в расширительном бачке. Утечки через прокладку помпы сопровождаются следами антифриза под автомобилем и шумом подшипника насоса. Резиновые уплотнения патрубков часто трескаются после 5–7 лет эксплуатации, особенно при использовании некачественного антифриза с высоким содержанием силикатов.
Замена прокладок требует точного соблюдения технологии. При установке прокладки ГБЦ поверхность блока и головки шлифуют до шероховатости Ra 0,8–1,6 мкм, обезжиривают и наносят герметик (например, Loctite 574) слоем 0,5 мм. Момент затяжки болтов ГБЦ указывается в сервисном мануале с последовательностью от центра к краям (обычно 3–4 этапа). Для резиновых прокладок патрубков допустимо применение силиконовых смазок, но не вазелина или масла – они разрушают материал. После сборки систему опрессовывают давлением 1,5 бар в течение 10 минут для проверки герметичности.
Материал прокладок подбирают исходя из условий эксплуатации. В современных двигателях с алюминиевыми блоками используют многослойные металлические прокладки (MLS) с покрытием из эластомера, стойкие к коррозии. Для систем с низкотемпературными антифризами (ниже –40°C) предпочтительны прокладки из фторкаучука (FKM), сохраняющие эластичность при экстремальных температурах. В старых автомобилях с чугунными блоками допустимы паронитовые прокладки, но они требуют замены каждые 80–100 тыс. км из-за потери упругости.
Прокладки в коробке передач: места установки и функции
В механической и автоматической коробках передач прокладки устанавливаются в местах стыков картера, крышек и фланцевых соединений. Основные зоны: поддон картера (герметизирует сливное отверстие и предотвращает утечку масла), стык между картером и крышкой (защищает от попадания пыли и влаги), а также фланцы приводов и датчиков. В АКПП прокладки дополнительно присутствуют на гидроблоке и гидротрансформаторе, где требуется высокая точность прилегания для сохранения давления рабочей жидкости.
Прокладка поддона коробки передач – одна из самых нагруженных. Она изготавливается из маслостойкой резины или пробкового композита, выдерживает температуры до +150°C и давление до 0,5 бар. При замене рекомендуется использовать оригинальные детали или аналоги с маркировкой ATF-совместимости. Нанесение герметика допускается только на сухие и обезжиренные поверхности, иначе прокладка не обеспечит герметичность.
В местах соединения картера с крышкой применяются металлопластиковые или паронитовые прокладки. Они компенсируют микродеформации корпуса при нагреве и вибрациях, предотвращая утечку масла через микротрещины. Толщина таких прокладок варьируется от 0,5 до 1,5 мм – отклонение даже на 0,1 мм может привести к нарушению зазоров в подшипниках и ускоренному износу шестерен.
Прокладки на фланцах приводов (например, на полуосях или раздаточной коробке) изготавливаются из армированного фторкаучука или силикона. Их задача – не только герметизация, но и защита от попадания абразивных частиц в подвижные узлы. При установке важно соблюдать момент затяжки болтов: для большинства моделей он составляет 25–40 Н·м. Превышение приводит к деформации прокладки и утечкам.
В автоматических коробках передач прокладки гидроблока требуют особого внимания. Они работают в условиях высокого давления (до 20 бар) и агрессивной среды ATF-жидкости. Материал – чаще всего графитонаполненный полиамид или фторопласт. При ремонте гидроблока прокладки заменяются в обязательном порядке, даже если визуально они целы: микротрещины приводят к падению давления и сбоям в переключении передач.
Для продления срока службы прокладок коробки передач рекомендуется менять масло строго по регламенту (каждые 60–80 тыс. км для МКПП, 40–60 тыс. км для АКПП). Использование некачественного масла или перегрев коробки разрушает резиновые уплотнения за 20–30 тыс. км. При появлении масляных подтёков под автомобилем проверяются не только прокладки, но и сальники валов – их износ часто маскируется под утечку через прокладку поддона.
Как определить прокладки в топливной системе и их задачи
Прокладки в топливной системе сосредоточены в местах соединений, где требуется герметичность: между топливным насосом и блоком двигателя, на фланцах топливных магистралей, в местах крепления форсунок и на стыках топливного фильтра. Их материал – чаще всего бензостойкая резина (NBR, FKM) или металл с уплотнительным кольцом. Визуально прокладки отличаются от уплотнительных колец: они плоские, с отверстиями под болты или штуцеры, тогда как кольца – тороидальные. В системах Common Rail прокладки встречаются на стыках рейки и форсунок, где давление достигает 2000 бар.
Основная задача прокладок – предотвращение утечек топлива и подсоса воздуха. В карбюраторных системах они герметизируют соединения между карбюратором и впускным коллектором, исключая разбавление топливной смеси. В инжекторных двигателях прокладки на топливной рампе обеспечивают стабильное давление, критичное для работы форсунок. При износе прокладок падает мощность, растет расход топлива, а в салоне появляется запах бензина или дизеля.
Проверить состояние прокладок можно по косвенным признакам: подтекам топлива под автомобилем, маслянистым пятнам на соединениях, нестабильной работе двигателя на холостых оборотах. Для точной диагностики используют манометр: падение давления в системе после остановки двигателя указывает на негерметичность. На дизельных двигателях с системой впрыска под высоким давлением утечки обнаруживают с помощью ультрафиолетового красителя, добавляемого в топливо.
Замена прокладок требует соблюдения технологии: поверхности стыков очищают от старого герметика и грязи, болты затягивают динамометрическим ключом с усилием, указанным в мануале. Для топливных насосов высокого давления (ТНВД) используют прокладки из меди или алюминия – они выдерживают температуру до 250°C и давление свыше 1000 бар. При установке прокладок на форсунки важно не перетягивать крепеж: превышение момента затяжки на 10% приводит к деформации уплотнения и утечкам.
Срок службы прокладок зависит от условий эксплуатации: в регионах с низкими температурами резина теряет эластичность быстрее, а при использовании некачественного топлива ускоряется химическое разрушение материала. В системах с обратным сливом топлива прокладки на регуляторе давления изнашиваются интенсивнее из-за постоянного контакта с горячим топливом. Профилактическая замена рекомендуется каждые 60–80 тысяч километров или при каждом демонтаже узла.
