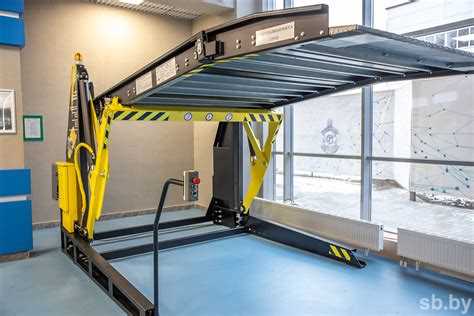

Паркинг на роботе как работает

Автоматическая парковка на роботизированных системах основана на интеграции датчиков, алгоритмов компьютерного зрения и исполнительных механизмов. В современных автомобилях используются ультразвуковые сенсоры (до 12 штук), камеры высокого разрешения (от 1 до 4, с разрешением 1080p и выше) и лидары (в премиальных моделях). Эти компоненты формируют трехмерную карту окружающего пространства с точностью до 2–5 см, что позволяет системе определять свободные парковочные места даже в условиях ограниченной видимости.

Алгоритмы обработки данных работают на базе процессоров с вычислительной мощностью от 10 TOPS (например, чипы NVIDIA DRIVE или Qualcomm Snapdragon Ride). Они анализируют расстояние до препятствий, углы поворота колес и траекторию движения автомобиля. Для параллельной парковки система рассчитывает оптимальный путь с учетом габаритов машины (длина, ширина, радиус разворота) и динамических параметров – скорости до 7 км/ч и угла поворота руля до 30 градусов в секунду.

Исполнительные механизмы включают электрический усилитель руля, тормозную систему с электронным управлением и коробку передач с автоматическим переключением. В режиме автопарковки автомобиль самостоятельно активирует поворотники, регулирует скорость и корректирует траекторию с частотой обновления данных до 50 раз в секунду. Для повышения точности в некоторых моделях (например, Tesla или BMW) применяется технология SLAM (Simultaneous Localization and Mapping), которая сопоставляет данные сенсоров с предварительно загруженными картами парковочных зон.

Практическая реализация требует соблюдения ряда условий: разметка парковочного места должна быть четкой, а расстояние между автомобилями – не менее 1,2 метра для параллельной парковки. Водителю рекомендуется держать ногу на педали тормоза и быть готовым к ручному вмешательству, так как система может не распознать нестандартные объекты (например, низкие бордюры или временные ограждения). Для проверки работоспособности автопарковки перед использованием в реальных условиях стоит протестировать её на пустой парковке с установленными конусами или разметкой.

Какие датчики используются для распознавания парковочного места

Ультразвуковые датчики – основа большинства систем автоматической парковки. Они излучают звуковые волны частотой 40–50 кГц и фиксируют время их возвращения после отражения от препятствий. Точность измерения расстояния достигает 1–3 см на дистанции до 5 метров. В современных автомобилях устанавливают от 8 до 12 таких датчиков: по 4–6 на переднем и заднем бамперах, иногда дополнительно по бокам. Их данные позволяют строить трёхмерную карту окружающего пространства с частотой обновления 10–20 раз в секунду.

Камеры высокого разрешения (обычно 1–2 Мп) работают в паре с ультразвуком. Они распознают разметку, бордюры и другие автомобили с помощью алгоритмов компьютерного зрения. Для повышения точности в условиях низкой освещённости используют инфракрасные камеры или подсветку. Системы типа Tesla Autopilot применяют нейросети, обученные на миллионах изображений парковочных сцен, что позволяет отличать временные препятствия (например, мусорные баки) от постоянных.

Радары миллиметрового диапазона (77 ГГц) дополняют ультразвук на больших дистанциях. Они эффективны при скоростях до 30 км/ч и способны обнаруживать объекты на расстоянии до 80 метров с погрешностью менее 5 см. В отличие от ультразвука, радары нечувствительны к погодным условиям и работают даже при сильном дожде или тумане. Их данные критичны для оценки динамики движения других транспортных средств во время поиска места.

Лидары (лазерные сканеры) используются в премиальных системах парковки, например, в Audi A8 или Mercedes S-Class. Они генерируют облако точек с разрешением до 0,1° по горизонтали и 0,4° по вертикали, создавая детализированную 3D-модель окружения. Дальность действия достигает 100–200 метров, но высокая стоимость (от $1000 за модуль) ограничивает массовое применение. Лидары незаменимы для парковки в сложных условиях: узких дворах или между высокими бордюрами.

Датчики положения колёс (энкодеры) отслеживают перемещение автомобиля с точностью до 0,1°. Они интегрированы в ABS и ESP, предоставляя данные о пройденном пути и угле поворота. Эти показания корректируют информацию от других сенсоров, исключая накопление ошибок при маневрировании. Без энкодеров система не смогла бы точно позиционировать автомобиль относительно парковочного места после нескольких движений вперёд-назад.

Инклинометры измеряют угол наклона автомобиля относительно горизонта. Они необходимы для корректной работы парковочных систем на уклонах, где ультразвуковые датчики могут давать искажённые показания из-за изменения угла отражения волн. Данные инклинометров позволяют алгоритмам вносить поправки на 5–15% в расчёт расстояний до препятствий, особенно критичные при парковке задним ходом на подъёме.

Датчики давления в шинах (TPMS) косвенно влияют на точность парковки. Неравномерное давление приводит к изменению радиуса качения колёс, что искажает данные энкодеров. Современные системы учитывают показания TPMS для компенсации погрешностей: например, при снижении давления на 0,2 бара корректировка может достигать 2–3% от расчётного пути. Это особенно важно для автомобилей с низкопрофильными шинами, где даже небольшие отклонения критичны.

Интеграция данных от всех сенсоров происходит в центральном блоке управления парковкой (обычно это отдельный модуль или часть ADAS). Алгоритмы слияния данных (например, фильтр Калмана или нейросетевые модели) обрабатывают информацию с частотой 50–100 Гц, исключая выбросы и шум. Для повышения надёжности системы дублируют критичные датчики: например, в BMW 7-й серии используют два радара и три камеры для резервирования. Такая архитектура позволяет продолжать парковку даже при отказе одного из сенсоров.

Как система рассчитывает траекторию движения при парковке

Автоматическая парковка опирается на алгоритмы планирования траектории, которые преобразуют данные сенсоров в последовательность управляющих воздействий. Основные методы расчёта включают:

• Метод RRT* (Rapidly-exploring Random Tree) – строит дерево возможных траекторий, оптимизируя путь по критериям безопасности и минимального времени. Эффективен для сложных парковочных сценариев, где требуется маневрирование в стеснённых условиях.
• Алгоритмы на основе полиномиальных кривых – используют кубические или квинтические сплайны для плавного сопряжения участков пути. Позволяют избежать резких поворотов руля, что критично для комфорта и износа механики.
• Метод потенциальных полей – моделирует препятствия как отталкивающие силы, а цель парковки – как притягивающую. Траектория формируется как равнодействующая этих сил, но требует точной настройки параметров для избежания локальных минимумов.

Для расчёта траектории система интегрирует данные с нескольких источников. Лидары и ультразвуковые датчики обеспечивают облако точек с разрешением до 0,1 м, а камеры высокого разрешения (например, с разрешением 1920×1080 и частотой 30 fps) распознают разметку и границы парковочного места. GPS/ГЛОНАСС используется для грубой привязки к местности, но основную роль играют инерциальные датчики (IMU) с частотой обновления 100 Гц, компенсирующие погрешности спутниковой навигации. Объединение данных происходит через фильтр Калмана или его расширения (например, UKF), что позволяет снизить шум и повысить точность позиционирования до ±5 см.

Ключевой этап – динамическое моделирование движения автомобиля. Система учитывает:

1. Геометрические ограничения: габариты автомобиля (длина, ширина, колёсная база), угол поворота колёс (обычно ±35° для легковых автомобилей) и радиус разворота.
2. Динамические параметры: максимальное ускорение/замедление (до 3 м/с² для комфортной парковки), скорость движения (0,5–2 м/с) и инерционность рулевого управления (время реакции до 0,3 с).
3. Ограничения среды: расположение бордюров, других автомобилей, пешеходов и динамических объектов. Для этого применяются алгоритмы предсказания траекторий (например, на основе линейной экстраполяции или моделей движения).

Оптимизация траектории проводится по нескольким критериям. В первую очередь минимизируется длина пути и количество манёвров – идеальная траектория содержит не более 3–5 реверсивных движений. Далее учитывается безопасность: система поддерживает минимальное расстояние до препятствий (0,2–0,5 м в зависимости от скорости) и избегает зон с низкой видимостью. Для оценки качества траектории используются метрики, такие как гладкость пути (вторая производная кривизны) и энергозатраты (интеграл квадрата ускорения). В современных системах (например, Tesla Autopark или BMW Parking Assistant) применяются нейросетевые модели, обученные на миллионах реальных парковочных сценариев, что позволяет адаптироваться к нестандартным условиям.

После расчёта траектория разбивается на дискретные участки с шагом 0,1–0,2 м. Для каждого участка система определяет целевые параметры: угол поворота руля, скорость и направление движения. Управляющие команды передаются на исполнительные механизмы с частотой 50–100 Гц. В процессе парковки траектория корректируется в реальном времени: если датчики фиксируют отклонение более 10 см от расчётного пути или появление нового препятствия, алгоритм пересчитывает маршрут за 50–200 мс. Для повышения надёжности используются резервные сценарии – например, отмена парковки при обнаружении пешехода в зоне манёвра или переход на ручное управление при сбое сенсоров.

Роль камер и лидаров в точном позиционировании автомобиля

Современные системы автоматической парковки опираются на комбинацию камер и лидаров для достижения субсантиметровой точности позиционирования. Лидары, работающие на длинах волн 905 нм или 1550 нм, генерируют облака точек с разрешением до 0,1° по углу и 2 см по дальности, что позволяет строить трёхмерные карты окружения с частотой 10–20 Гц. Камеры дополняют эти данные цветовой и текстурной информацией, распознавая разметку, бордюры и препятствия с разрешением до 2 Мп при угле обзора 120–180°.

Ключевое преимущество лидаров – независимость от освещения и способность работать в условиях тумана или дождя, где камеры теряют эффективность. Например, лидар Velodyne VLP-32C обеспечивает дальность обнаружения до 200 м с точностью ±3 см, а его 32-канальная система сканирует пространство с частотой 10 Гц. Однако для парковки критична не только дальность, но и плотность точек: при скорости автомобиля 5 км/ч требуется не менее 500 точек на м² для надёжного распознавания мелких объектов, таких как столбики или неровности асфальта.

• Камеры высокого разрешения (например, Sony IMX490 с разрешением 8,3 Мп) используются для детектирования горизонтальной разметки с точностью до 1 см на расстоянии до 10 м. Алгоритмы компьютерного зрения, такие как семантическая сегментация, выделяют линии парковки даже при частичном их стирании или загрязнении.
• Лидары с механическим сканированием (например, Ouster OS1-64) обеспечивают равномерное покрытие зоны парковки, но уступают в скорости твердотельным аналогам (Luminar Iris), которые достигают 20 Гц при меньших габаритах.
• Сенсоры Time-of-Flight (ToF), интегрированные в камеры, измеряют глубину с точностью ±5 мм на расстоянии до 5 м, что полезно для финальной корректировки положения автомобиля перед остановкой.

Для корректной работы системы данные с камер и лидаров объединяются через алгоритмы SLAM (Simultaneous Localization and Mapping). Например, в системе Tesla Autopilot используется комбинация нейронных сетей для обработки изображений и лидарных облаков точек, что позволяет снизить погрешность позиционирования до 2 см. При этом критично синхронизировать данные с точностью до 1 мс, чтобы избежать рассогласования из-за движения автомобиля.

Типичные ошибки позиционирования возникают из-за:

1. Недостаточной калибровки сенсоров – смещение камеры на 0,5° приводит к ошибке в 8 см на расстоянии 10 м.
2. Отражений от мокрого асфальта или стекла, которые искажают лидарные данные. Для борьбы с этим применяются поляризационные фильтры и алгоритмы фильтрации шумов.
3. Динамических объектов (пешеходы, другие автомобили), которые временно закрывают статические ориентиры. Решение – использование временных фильтров и предсказание траекторий.

Рекомендации по оптимизации системы:

• Размещать лидары на высоте 0,5–1,2 м от земли для минимизации «слепых зон» и улучшения обнаружения низких препятствий.
• Использовать камеры с глобальным затвором (например, Sony Pregius) для исключения искажений при движении.
• Регулярно обновлять калибровочные матрицы сенсоров – температурные колебания могут смещать оптические оси на 0,1–0,3°.
• Интегрировать данные с IMU (инерциальных датчиков) для компенсации задержек в обработке изображений и облаков точек.

При соблюдении этих условий система способна парковаться с точностью ±3 см даже в сложных условиях.

Как робот управляет рулевым колесом и педалями без водителя

Автоматизированные системы парковки используют электромеханические актуаторы для прямого управления рулевым колесом, педалями газа и тормоза. Рулевое управление реализуется через сервопривод с крутящим моментом до 15 Н·м, подключённый к рулевой колонке через зубчатую передачу или ременной привод. Точность позиционирования достигает 0,1°, что позволяет корректировать траекторию с шагом в 2–3 см на скоростях до 10 км/ч. Педали активируются линейными электродвигателями с усилием до 200 Н, обеспечивающими плавное нажатие без рывков – критически важно для предотвращения пробуксовки колёс на скользких покрытиях.

Координация действий строится на данных с датчиков: ультразвуковые сенсоры (диапазон 0,15–5 м, погрешность ±1%) определяют расстояние до препятствий, камеры с разрешением 1,2 Мп и углом обзора 120° распознают разметку, а LiDAR (16–64 луча, частота сканирования 10–20 Гц) формирует трёхмерную карту окружения. Алгоритмы SLAM (Simultaneous Localization and Mapping) в реальном времени сопоставляют данные с заранее загруженными картами парковочных зон, корректируя траекторию с частотой 50–100 Гц. Для синхронизации работы актуаторов используется протокол CAN FD с пропускной способностью до 8 Мбит/с.

Для предотвращения сбоев система дублирует критические узлы: два независимых контроллера обрабатывают данные с датчиков, а актуаторы оснащены резервными каналами питания. При отказе основного привода рулевого управления включается аварийный режим с ограничением скорости до 3 км/ч и активацией звукового сигнала. Производители рекомендуют калибровать актуаторы каждые 10 000 км пробега или при появлении ошибок в диагностическом сканере (коды P0571–P0573 для тормоза, U0100–U0104 для рулевого управления).
