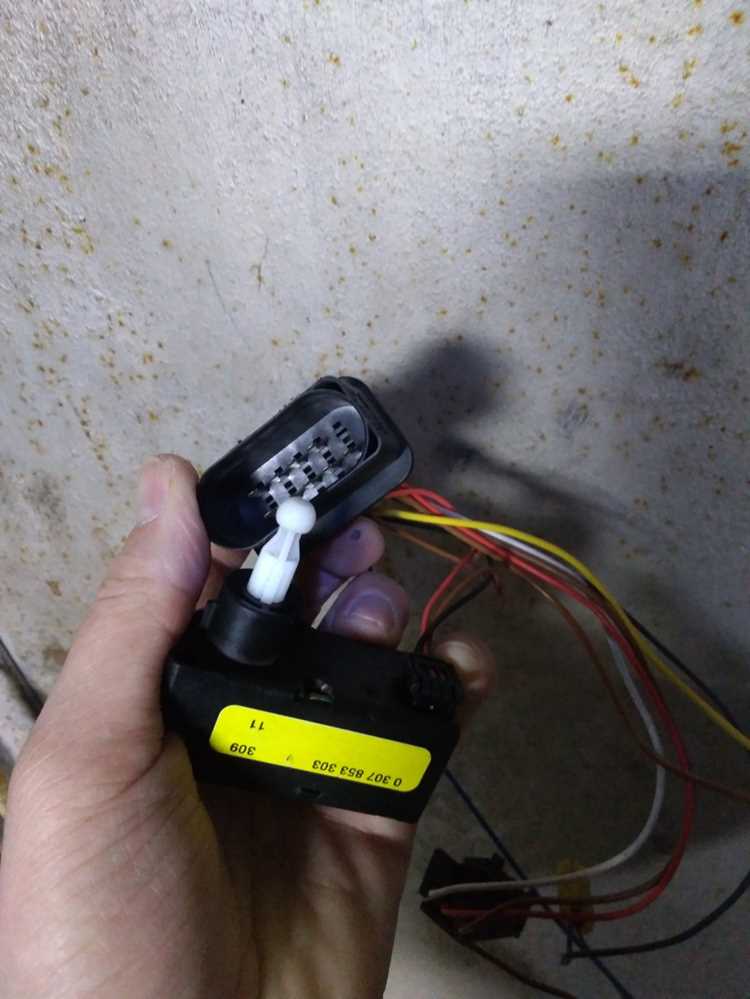

Почему не работает корректор фар

Корректор фар – система, отвечающая за автоматическую или ручную регулировку угла наклона светового пучка в зависимости от загрузки автомобиля и дорожных условий. Его отказ приводит к ослеплению встречных водителей или недостаточной освещённости дороги, что повышает риск ДТП на 30–40% в тёмное время суток. Чаще всего неисправности проявляются в трёх формах: фары не реагируют на регулировку, застывают в одном положении или работают с задержкой.

Основная причина поломок – выход из строя электропривода. В 60% случаев это связано с износом мотор-редуктора, который теряет герметичность и подвергается коррозии из-за попадания влаги. На автомобилях с пробегом свыше 100 000 км часто разрушаются пластиковые шестерни привода, особенно в моделях с дешёвыми комплектующими (например, Renault Logan, Lada Granta). Второй по распространённости фактор – обрыв проводки в местах перегибов или окисление контактов разъёмов, что характерно для машин, эксплуатируемых в регионах с высокой влажностью.

Механические повреждения тяг и рычагов корректора встречаются реже, но критичны для систем с тросовым приводом (например, на старых Volkswagen Passat B5). Трос растягивается или рвётся, что приводит к свободному ходу регулировочного механизма. На автомобилях с гидравлическим корректором (преимущественно немецкие марки до 2010 года) неисправность часто вызвана утечкой рабочей жидкости через микротрещины в трубках или уплотнениях. Давление падает, и фары фиксируются в нижнем положении.

Диагностику начинают с проверки предохранителей (обычно F12–F15 в монтажном блоке) и реле корректора. Если они исправны, тестируют напряжение на разъёме электропривода мультиметром – нормальное значение составляет 12 В при включённом ближнем свете. При отсутствии сигнала прозванивают проводку от блока управления до фары. Для механических систем проверяют люфт тяг и состояние троса: допустимое растяжение не должно превышать 2–3 мм. В гидравлических корректорах контролируют уровень жидкости в бачке и герметичность соединений.

Ремонт электропривода в 80% случаев нецелесообразен – дешевле заменить его в сборе. На вторичном рынке оригинальные запчасти стоят от 3 000 до 8 000 рублей, аналоги – от 1 500 рублей, но их ресурс ниже на 40–50%. При обрыве троса или утечке гидравлики восстановить систему можно только полной заменой повреждённых элементов. После ремонта обязательна калибровка корректора с помощью диагностического сканера или вручную по меткам на фаре – иначе регулировка будет неточной.

Как проверить работоспособность электропривода корректора фар

Для диагностики электропривода корректора фар выполните следующие шаги:

• Подайте напрямую 12 В от аккумулятора на контакты мотор-редуктора: вал должен вращаться плавно, без заеданий. Если реакции нет – замените привод. При наличии щелчков, но отсутствии движения проверьте шестерни на предмет износа или заклинивания.
• Прозвоните обмотки мотор-редуктора мультиметром (режим омметра, 200 Ом): сопротивление между контактами должно составлять 10–50 Ом. Значение «0» или «∞» указывает на короткое замыкание или обрыв.

Если электропривод исправен, но корректор не работает, проверьте цепь управления: прозвоните провода от регулятора на панели до мотор-редуктора, уделив внимание разъемам и точкам крепления (частые места обрыва – около двери водителя и в подкапотном пространстве). При отсутствии сигнала на разъеме регулятора замените его или проверьте блок управления кузовной электроникой (BCM) на предмет ошибок сканирующим устройством (например, Launch X431).

Основные признаки выхода из строя датчиков положения кузова

Первый и наиболее очевидный симптом – некорректная работа корректора фар при изменении загрузки автомобиля. Например, при посадке пассажиров на задний ряд или загрузке багажника световой пучок остаётся на прежнем уровне, не опускаясь или не поднимаясь, как положено. В некоторых моделях (например, Volkswagen Golf V, Toyota Camry XV40) система может выдавать ошибку на приборной панели: «Check Headlight Range Control» или аналогичную. Проверка сканером OBD-II часто показывает коды неисправностей P2142–P2145 (датчик положения кузова передний/задний) или C1210–C1213 (для систем с CAN-шиной).

Второй признак – хаотичное мигание или постоянное включение фар в режиме «аварийного освещения» при движении по неровностям. Это происходит из-за обрыва проводки датчика или окисления контактов в разъёме (типичная проблема для Renault Logan первого поколения, Nissan Qashqai J10). Для диагностики достаточно отсоединить разъём датчика и проверить сопротивление между контактами мультиметром: в норме оно должно меняться плавно при наклоне кузова (диапазон 0,5–4,5 кОм). При резких скачках или отсутствии реакции датчик подлежит замене.

Почему перегорают предохранители системы коррекции фар

Основная причина перегорания предохранителей – превышение допустимого тока в цепи корректора фар. Система рассчитана на номинальный ток, указанный в технической документации (обычно 5–15 А для легковых автомобилей). При коротком замыкании в мотор-редукторе, повреждении проводки или окислении контактов ток резко возрастает, что приводит к срабатыванию защиты. Например, в моделях Volkswagen Golf V (2003–2009) предохранитель F34 на 10 А отвечает за корректор фар, и его перегорание часто связано с износом внутренних шестерен привода.

В таблице приведены типичные неисправности, вызывающие перегрузку цепи:

Дополнительный фактор – использование предохранителей с завышенным номиналом. Владельцы часто устанавливают 20 А вместо штатных 10 А, пытаясь «устранить» проблему. Это приводит к перегреву проводки сечением 0,75–1,0 мм², плавлению изоляции и возгоранию. В автомобилях с автоматическим корректором (например, BMW E60) такая замена может вывести из строя блок управления светом, стоимость которого превышает 20 000 рублей.

Для диагностики отсоедините разъем мотор-редуктора и проверьте сопротивление цепи мультиметром. Нормальное значение – 10–50 Ом. Если сопротивление стремится к нулю – короткое замыкание в приводе. При обрыве цепи (сопротивление бесконечно) проверьте проводку на предмет повреждений. Замените предохранитель только после устранения причины перегрузки, иначе новая вставка также выйдет из строя в течение нескольких секунд.

Механические повреждения тяг и рычагов корректора: диагностика

Первым признаком деформации тяг корректора становится неравномерное или резкое изменение угла наклона фар при регулировке. Проверку начинают с визуального осмотра: тяги должны быть прямыми, без изгибов, трещин или следов коррозии. Особое внимание уделяют местам крепления к рычагам и электроприводу – здесь чаще всего возникают усталостные трещины из-за вибрации. Если тяга погнута, её необходимо заменить: правка не восстановит исходную прочность, а риск повторной деформации возрастает втрое.

Рычаги корректора ломаются реже, но их поломка критична. Диагностируют по характерному люфту или полному отсутствию реакции фары на команды регулятора. Для проверки отсоединяют тягу от рычага и вручную перемещают его – движение должно быть плавным, без заеданий. Если рычаг не фиксируется в крайних положениях или проворачивается с усилием, требуется замена. Причинами поломки обычно становятся ударные нагрузки (например, при наезде на препятствие) или износ пластиковых втулок, которые истираются до металлического контакта.

Заедание механизма часто связано с загрязнением шарниров. Смазка на основе лития или графита наносится только после тщательной очистки узла от старой смазки и абразивных частиц. Использование универсальных аэрозолей (типа WD-40) временно устраняет симптомы, но ускоряет износ: они вымывают заводскую смазку и не обеспечивают длительной защиты. При разборке проверяют состояние уплотнительных колец – их повреждение приводит к попаданию влаги и грязи, что вызывает коррозию шарниров уже через 5–7 тысяч километров.

Диагностика привода корректора требует мультиметра. Сопротивление обмоток электромотора должно составлять 12–18 Ом (для большинства моделей). Если значение ниже 8 Ом – короткое замыкание, выше 25 Ом – обрыв. Проверяют также целостность проводки: окисление контактов в разъёмах приводит к падению напряжения, из-за чего мотор не развивает нужный момент. При подозрении на внутренние повреждения привод демонтируют и тестируют под нагрузкой, подавая напряжение 12 В напрямую – если вал не вращается или вращается рывками, узел подлежит замене.

Тяги с пластиковыми наконечниками изнашиваются быстрее металлических. Критический износ определяют по зазору между наконечником и рычагом: если он превышает 0,5 мм, регулировка фар становится нестабильной. В полевых условиях временно устранить люфт можно подкладыванием шайб, но это лишь отсрочка – пластик крошится из-за усталости материала, и через 1–2 тысячи километров проблема вернётся. При замене тяг обязательно проверяют совместимость по длине: даже разница в 2 мм приводит к некорректной работе корректора.

После ремонта систему калибруют. Для этого устанавливают автомобиль на ровную площадку, включают ближний свет и регулируют фары вручную до совпадения световой границы с контрольной линией на стене (расстояние 5 метров, высота линии – 75% от высоты центра фар). Затем переводят корректор в нулевое положение и проверяют синхронность хода обеих фар. Если разница в углах наклона превышает 0,5°, повторяют диагностику тяг и рычагов – причина кроется в неравномерном износе или неправильной сборке.

Влияние коррозии на контакты и провода корректора фар

Коррозия контактов корректора фар возникает из-за окисления металлических поверхностей под воздействием влаги и солей. Даже микроскопические повреждения изоляции проводов приводят к проникновению электролита, ускоряя процесс. В зонах с высокой влажностью или зимней обработкой дорог реагентами скорость коррозии увеличивается в 3–5 раз по сравнению с сухими регионами.

Окисленные контакты создают дополнительное сопротивление в цепи, что вызывает падение напряжения на 0,2–0,8 В. Это приводит к нестабильной работе электродвигателя корректора: замедленному отклику или полному отказу. В системах с цифровым управлением коррозия может вызывать ложные сигналы ошибок, например, коды P2140–P2144 в автомобилях Volkswagen и Audi.

Провода, подвергшиеся коррозии, теряют гибкость и становятся хрупкими. При вибрации во время движения автомобиля они ломаются, создавая разрывы цепи. Особенно уязвимы участки у разъемов и в местах изгибов – до 70% обрывов происходит именно там. Медные жилы диаметром менее 0,5 мм разрушаются быстрее алюминиевых аналогов.

Для диагностики коррозии используют мультиметр в режиме измерения сопротивления. Здоровый контакт должен показывать менее 0,1 Ом. Превышение этого значения на 0,3 Ом и более указывает на окисление. Визуальный осмотр выявляет зеленоватый или белый налет на медных контактах, серый – на алюминиевых.

Очистка контактов проводится механическим способом с использованием латунной щетки или абразивной пасты. Химические очистители на основе ортофосфорной кислоты эффективны, но требуют тщательной промывки дистиллированной водой. После обработки контакты покрывают токопроводящей смазкой на основе меди или серебра, снижающей риск повторного окисления на 80%.

Замена проводов корректора фар оправдана при обнаружении более 30% поврежденных жил или трещин в изоляции. Используют провода с сечением не менее 0,75 мм² и двойной изоляцией: внутренний слой из полиэтилена, внешний – из поливинилхлорида. Разъемы герметизируют термоусадочными трубками с клеевым слоем, обеспечивающими защиту от влаги на уровне IP67.

Профилактика коррозии включает регулярную проверку состояния разъемов каждые 15 000 км пробега. В регионах с агрессивными дорожными реагентами интервал сокращают до 10 000 км. Электрические контакты обрабатывают консервирующими спреями на основе силикона или тефлона, не нарушающими проводимость. Установка дополнительных резиновых уплотнителей на разъемы снижает вероятность попадания влаги на 60%.

В системах с активной коррекцией фар (например, Audi A8 или BMW 7 серии) коррозия датчиков положения кузова приводит к некорректной работе адаптивного освещения. Датчики, расположенные в подвеске, требуют особого внимания: их контакты проверяют каждые 20 000 км, а при обнаружении окисления заменяют целиком, так как ремонт не обеспечивает долговременной надежности.

Типичные ошибки при замене ламп, приводящие к сбоям корректора

Установка ламп с несоответствующими параметрами мощности или цоколя – основная причина сбоев корректора. Например, замена штатной галогенной лампы H7 на светодиодную без адаптера или с неправильным тепловым режимом приводит к перегреву датчиков положения фар. Корректор реагирует на ложные сигналы о наклоне кузова, так как система рассчитана на определённую массу и тепловыделение оригинальных ламп. Особенно критично для автомобилей с автоматическим корректором: Audi A4 B8, Volkswagen Passat B7, где датчики интегрированы в оптику. Перед заменой проверяйте допуски по каталогу производителя – отклонение даже на 5 Вт может вызвать ошибку.

Механическое повреждение привода корректора во время демонтажа лампы – вторая распространённая ошибка. При замене ламп в фарах с электромеханическим корректором (например, на BMW E60, Mercedes W211) часто повреждают шестерни или штоки привода, пытаясь вытащить лампу с усилием. Даже микроскопические сколы на зубцах приводят к проскальзыванию и некорректной регулировке. Используйте пластиковые лопатки для разъединения фиксаторов, а при затруднённом доступе – снимайте фару целиком. После установки новой лампы обязательно проверяйте работу корректора в ручном режиме: если фары не реагируют на изменение положения регулятора, требуется диагностика привода.
