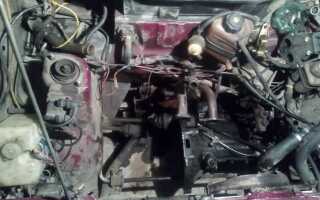

Как снять двигатель с оки

Двигатель ВАЗ-11113 (или его модификации) на Оке весит около 65 кг и крепится на трех опорах: две боковые и одна задняя. Для демонтажа потребуется минимум два человека, гидравлический домкрат грузоподъемностью не менее 200 кг, набор головок (10, 13, 17 мм) и удлинители. Работу лучше проводить на смотровой яме или подъемнике – без них доступ к нижним болтам будет крайне затруднен.

Перед началом отсоедините аккумулятор и слейте масло из картера (около 2,5 литра). Снимите капот – это освободит пространство для маневра и предотвратит случайные повреждения лакокрасочного покрытия. Отключите все электрические разъемы: датчик температуры, датчик давления масла, генератор, стартер и систему зажигания. Маркируйте провода, чтобы не перепутать их при обратной сборке.

Ключевые моменты: при отсоединении топливной магистрали подложите ветошь – остатки бензина неизбежно вытекут. Выкручивая болты крепления коробки передач к двигателю (4 штуки, 17 мм), поддерживайте КПП домкратом, иначе она может упасть. Задняя опора двигателя держится на двух болтах (13 мм) – их удобнее откручивать снизу, предварительно сняв защиту картера.

Для извлечения двигателя используйте таль или самодельную конструкцию из прочных ремней и металлической балки. Поднимайте агрегат строго вертикально, избегая перекосов – даже небольшой наклон может привести к заклиниванию в моторном отсеке. Если двигатель не выходит, проверьте, не осталось ли незамеченных креплений или шлангов.

Необходимые инструменты и подготовка рабочего места

Для демонтажа двигателя Оки потребуется набор ключей: накидные и рожковые с размерами от 8 до 19 мм, торцевые головки (10, 12, 13, 14, 17 мм) с удлинителем и трещоткой. Обязательны шестигранники на 5 и 6 мм для болтов крепления поддона и крышки ГРМ. Съемник масляного фильтра, динамометрический ключ (до 100 Н·м) и монтировка с плоской лопаткой помогут избежать повреждений деталей. Не забудьте молоток с резиновой или пластиковой головкой – он пригодится для аккуратного снятия шкивов и других закисших элементов.

Рабочее место должно быть просторным: минимальная площадь – 4×3 метра, чтобы разместить двигатель, коробку передач и снятые узлы. Используйте гидравлический домкрат грузоподъемностью не менее 1 тонны с деревянной проставкой для подъема автомобиля. Подставки-опоры (козлы) должны выдерживать вес Оки (около 650 кг) и располагаться под лонжеронами кузова. Освещение – переносная LED-лампа на 100 Вт с гибким штативом или налобный фонарь для подсветки труднодоступных мест.

Подготовьте емкости для слива технических жидкостей: пластиковый поддон на 5 литров для масла, две канистры по 2 литра для антифриза и тормозной жидкости. Для отсоединения электропроводки понадобятся мультиметр (для проверки цепей) и изолента. Запаситесь ветошью, очистителем карбюратора и силиконовой смазкой – они пригодятся для удаления грязи и защиты резиновых уплотнений. Работайте в перчатках из нитрила: масло и антифриз разъедают кожу.

Перед началом работ отключите аккумулятор, слейте масло и антифриз, демонтируйте капот – это сэкономит время и предотвратит случайные повреждения. Разложите инструменты на магнитном лотке или в ящике с секциями, чтобы не тратить время на поиск. Если двигатель снимается впервые, распечатайте схему расположения крепежных болтов и электрических разъемов – это ускорит процесс и снизит риск ошибок.

Отключение аккумулятора и снятие навесного оборудования

Первым шагом отсоедините клеммы аккумулятора, начиная с минусовой (чёрный провод). Используйте ключ на 10 мм – стандартный размер для Оки. Затяните клеммы после снятия, чтобы избежать случайного замыкания при работе с электропроводкой. Если аккумулятор мешает доступу к двигателю, демонтируйте его полностью, открутив крепёжную планку ключом на 13 мм.

Снимите воздушный фильтр вместе с корпусом. Отсоедините патрубок вентиляции картера от клапанной крышки, ослабив хомут плоской отвёрткой. Открутите три болта крепления корпуса фильтра (два спереди, один сзади) головкой на 10 мм. Отключите датчик массового расхода воздуха (ДМРВ), если он установлен, нажав на фиксатор разъёма.

• Генератор: ослабьте натяжной болт ключом на 17 мм, сдвиньте генератор к блоку цилиндров и снимите ремень. Отсоедините провода – силовой (толстый) и управляющий (тонкий) – предварительно пометив их положение.
• Стартер: открутите два болта крепления головкой на 13 мм. Отсоедините плюсовой провод (гайка на 10 мм) и управляющий провод (разъём). Придерживайте стартер при демонтаже – он весит около 3 кг.
• Термостат: снимите два патрубка охлаждающей жидкости, слив предварительно ОЖ из системы (не менее 2 литров). Открутите три болта крепления термостата головкой на 8 мм.

Демонтируйте катушку зажигания, открутив два болта на 10 мм. Отсоедините высоковольтные провода, потянув их за наконечники – не дёргайте за сами провода. Снимите топливную рампу с форсунками: отсоедините топливопровод (гайка на 17 мм), отключите разъёмы форсунок и открутите два болта крепления рампы головкой на 10 мм. Закройте штуцеры топливной системы ветошью, чтобы предотвратить попадание грязи.

Демонтаж системы охлаждения и топливных магистралей

Перед началом работ слейте охлаждающую жидкость через сливной кран радиатора, расположенный в нижней части с левой стороны. Для полного удаления антифриза открутите пробку расширительного бачка и продуйте систему сжатым воздухом через верхний патрубок радиатора. Используйте емкость объемом не менее 5 литров – стандартный объем системы охлаждения Оки составляет 4,5 литра.

Отсоедините верхний и нижний патрубки радиатора, ослабив хомуты ключом на 7 мм. Патрубки зафиксированы жестко – сдвиньте их с посадочных мест плоской отверткой, избегая повреждения алюминиевых штуцеров. Открутите два болта крепления радиатора к кузову (головка на 10 мм) и аккуратно извлеките его вверх, предварительно отсоединив провода от датчика включения вентилятора.

Снимите вентилятор охлаждения, открутив три болта крепления к радиатору (ключ на 8 мм). Отсоедините разъем питания электродвигателя. Если вентилятор не поддается, проверьте наличие скрытых крепежных элементов – на некоторых модификациях Оки используется дополнительный кронштейн с левой стороны.

Демонтируйте термостат, открутив две гайки на 13 мм, фиксирующие его корпус к блоку цилиндров. Снимите прокладку – она одноразовая, при сборке потребуется новая. Запомните положение термостата: клапан должен быть направлен в сторону двигателя. Отсоедините шланг от корпуса термостата, ослабив хомут плоскогубцами.

Перекройте топливную магистраль, сняв предохранитель бензонасоса или отсоединив клемму аккумулятора. Сбросьте давление в системе, запустив двигатель и дождавшись его остановки. Отсоедините топливопровод от карбюратора или топливной рампы (в зависимости от модификации), используя ключ на 17 мм для накидных гаек. Подложите ветошь – остатки бензина вытекут.

Отсоедините обратку топливной системы, открутив штуцер на топливном фильтре или бензонасосе. На моделях с инжектором отключите разъемы форсунок и датчика давления топлива. Заглушите открытые штуцеры болтами М8 или резиновыми пробками, чтобы предотвратить попадание грязи.

Проверьте состояние резиновых шлангов системы охлаждения: трещины, разбухание или затвердение – повод для замены. Маркируйте патрубки и штуцеры малярным скотчем, чтобы избежать ошибок при сборке. Храните снятые элементы в закрытой таре, защищая от пыли и механических повреждений.

Снятие коробки передач и отсоединение приводов

Отсоедините приводы колес: с помощью монтировки или съемника выпрессуйте шарниры из ступиц, предварительно открутив гайки на 30 (момент затяжки – 200 Н·м). Подвяжите приводы проволокой к кузову, чтобы они не провисали и не повредили пыльники. На левом приводе отсоедините шаровую опору, выкрутив два болта на 17, – это даст дополнительный зазор для снятия коробки. Если мешает подрамник, опустите его, открутив четыре болта на 19.

Коробка передач крепится к двигателю тремя болтами на 17 и одной шпилькой с гайкой на 13 – все они расположены по периметру картера сцепления. Поддержите КПП домкратом или подставкой, затем последовательно выкрутите крепеж, начиная с нижнего болта. Осторожно отведите коробку назад, контролируя положение первичного вала – он должен выйти из диска сцепления без перекосов. При затруднении покачайте агрегат из стороны в сторону, избегая резких движений, чтобы не повредить лепестки корзины.

Откручивание креплений двигателя и подготовка к извлечению

Начните с отсоединения передней опоры двигателя – она крепится двумя болтами М10×1,25 к кронштейну на блоке цилиндров и одним болтом М12×1,25 к подрамнику. Используйте головку на 17 мм с удлинителем, так как доступ ограничен масляным фильтром. Задняя опора держится на трех болтах М10×1,25: два фиксируют кронштейн к коробке передач, один – к кузову. Открутите их в последовательности «средний-верхний-нижний», чтобы избежать перекоса. Боковая опора слева (со стороны генератора) снимается после демонтажа защитного кожуха ремня ГРМ – болт М12×1,25 здесь часто прикипает, поэтому заранее обработайте его проникающей смазкой.

Перед извлечением проверьте, что все шланги, тросы и электропроводка отсоединены: топливная магистраль (штуцер на 17 мм), тросик газа (фиксатор на кронштейне дросселя), датчики температуры и давления масла. Подоприте двигатель гидравлическим домкратом с деревянной проставкой, чтобы исключить провисание при снятии последних креплений. Если коробка передач остается на месте, открутите шесть болтов М10×1,25, соединяющих ее с блоком, – используйте головку с карданным шарниром для нижних точек. Приподнимите двигатель на 5–7 см, убедитесь в отсутствии зацепов, затем аккуратно выведите его вперед, контролируя положение шкива коленвала относительно кузова.

Подъем двигателя с помощью тали или лебедки

Перед началом работ убедитесь, что грузоподъемность тали или лебедки не менее 150 кг – масса двигателя Оки с навесным оборудованием составляет 80–100 кг, но запас прочности необходим. Закрепите подъемное устройство на прочной балке или треноге, способной выдержать динамическую нагрузку. Для тали с ручным приводом оптимальная высота подвеса – 2–2,5 м, чтобы обеспечить свободный ход крюка без зацепов за кузов.

Используйте стропы из стального троса диаметром 6–8 мм или текстильные ленты с маркировкой не ниже 2 тонны. Обвяжите двигатель в трех точках: за переднюю проушину крепления к кузову, за заднюю опору и за кронштейн генератора. Избегайте пережима шлангов и проводки – подложите под стропы резиновые прокладки или деревянные бруски толщиной 20 мм.

Проверьте балансировку двигателя перед подъемом. Сместите центр тяжести к передней части, чтобы избежать опрокидывания – для этого закрепите дополнительный строп за маховик или стартер. Поднимайте агрегат плавно, без рывков, контролируя равномерность натяжения всех строп. При использовании электрической лебедки следите за температурой мотора – перегрев может привести к срабатыванию защиты.

Минимальное расстояние от двигателя до кузова при подъеме – 10 см. Если мотор застревает, не пытайтесь тянуть с усилием: ослабьте стропы, сместите точки крепления на 5–10 см и повторите попытку. Для облегчения выхода двигателя из моторного отсека наклоните его на 10–15° в сторону коробки передач – это позволит обойти выступы кузова.

После извлечения двигателя из моторного отсека опустите его на заранее подготовленную подставку из швеллера или деревянных брусьев сечением 100×100 мм. Не ставьте агрегат на землю – это может привести к деформации поддона картера. Если планируется длительное хранение, оберните двигатель полиэтиленовой пленкой, оставив вентиляционные отверстия для предотвращения конденсата.

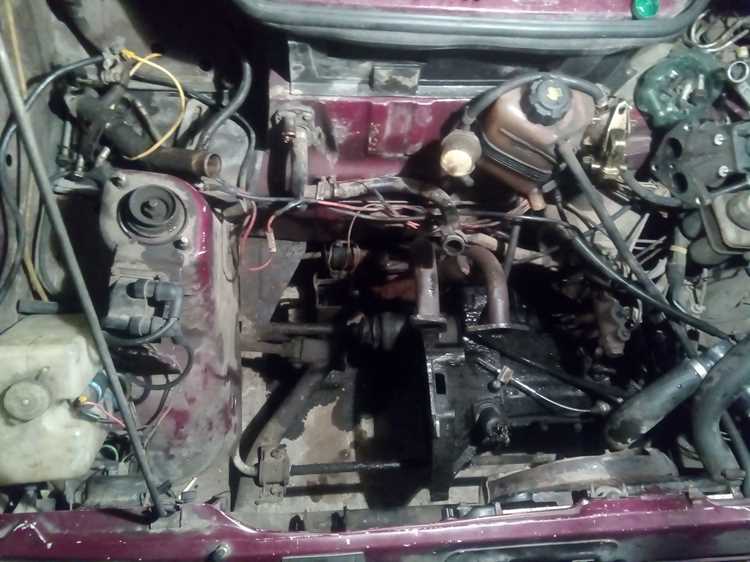

Проверка и обслуживание узлов после снятия двигателя

Проверьте состояние коленчатого вала:

• Измерьте микрометром диаметры коренных и шатунных шеек в двух взаимно перпендикулярных плоскостях. Допустимый износ – не более 0,02 мм от номинала (для Оки: коренные – 42,00 мм, шатунные – 38,00 мм).
• Оцените биение вала на призмах с помощью индикатора часового типа. Предельное значение – 0,03 мм.
• Проверьте состояние шпоночных пазов и резьбовых отверстий под болты маховика на отсутствие смятия и выкрашивания.

Поршневая группа требует особого внимания. Снимите поршневые кольца и очистите канавки от нагара с помощью специального скребка из мягкого металла. Измерьте зазоры в замках колец: для компрессионных – 0,25–0,45 мм, для маслосъемных – 0,30–0,60 мм. Превышение этих значений на 0,15 мм – основание для замены. Осмотрите юбки поршней на наличие задиров и измерьте диаметр в плоскости, перпендикулярной оси пальца. Допустимый износ – не более 0,05 мм от номинала (71,96 мм для Оки).

Система смазки проверяется комплексно. Разберите масляный насос, промойте детали в керосине и продуйте сжатым воздухом. Измерьте зазор между шестернями и корпусом: допустимое значение – 0,06–0,12 мм. Проверьте осевой люфт ведущей шестерни – не более 0,05 мм. Осмотрите редукционный клапан на отсутствие задиров и измерьте диаметр плунжера: износ свыше 0,03 мм требует замены. Оцените состояние маслоприемника – сетка должна быть целой, а трубка не иметь вмятин.

Головка блока цилиндров разбирается полностью. Проверьте плоскость прилегания к блоку с помощью лекальной линейки и щупа: неплоскостность не должна превышать 0,05 мм на длине 100 мм. Осмотрите направляющие втулки клапанов на износ – зазор между втулкой и стержнем клапана более 0,10 мм требует замены втулок. Измерьте высоту кулачков распредвала: минимально допустимое значение – 39,75 мм. Проверьте состояние седел клапанов – при наличии раковин или выработки более 0,5 мм необходима притирка или фрезеровка.

Система охлаждения оценивается по состоянию помпы и термостата. Разберите водяной насос, проверьте подшипник на люфт – радиальный зазор не должен превышать 0,05 мм. Осмотрите крыльчатку на отсутствие трещин и износа лопастей. Проверьте термостат на открытие при температуре 87±2°C – ход клапана должен быть не менее 8 мм. Осмотрите патрубки на отсутствие трещин и потери эластичности – при обнаружении дефектов замените комплектом.

Электрические компоненты проверяются мультиметром. Измерьте сопротивление обмоток генератора: статор – 0,1–0,2 Ом, ротор – 2,5–3,5 Ом. Проверьте диодный мост на пробой – прямое падение напряжения на диодах должно быть 0,5–0,7 В. Осмотрите стартер: проверьте состояние щеток (длина не менее 8 мм), измерьте сопротивление обмоток якоря (0,05–0,1 Ом) и статора (0,1–0,2 Ом). При обнаружении межвитковых замыканий или обрывов замените неисправные узлы.
