Как расшифровать табличку электродвигателя grundfos

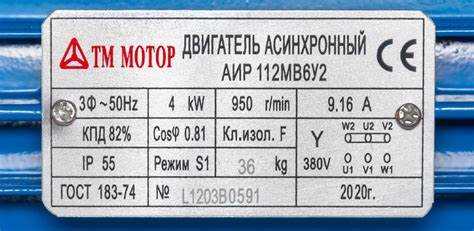

Маркировка электродвигателей Grundfos содержит критически важные данные, которые определяют их технические характеристики, область применения и совместимость с оборудованием. Каждый символ в обозначении модели – это не случайный набор знаков, а код, раскрывающий параметры мощности, конструкции, защиты и климатического исполнения. Ошибка в интерпретации маркировки может привести к некорректной эксплуатации, перегреву или преждевременному выходу из строя.

Возьмем для примера модель MG 90SA2-24FF. Здесь MG указывает на серию двигателя (в данном случае – асинхронный с короткозамкнутым ротором), 90 – высота оси вращения в миллиметрах, S – длина сердечника статора (короткая), A2 – количество полюсов (2) и тип обмотки. 24 обозначает напряжение питания (24 В), а FF – степень защиты IP55 и климатическое исполнение (умеренный климат).

Для двигателей с частотным регулированием, например MGE 112M-4-A1-B1, маркировка дополняется данными о встроенном преобразователе. MGE – серия с электронным управлением, 112 – высота оси, M – средняя длина сердечника, 4 – число полюсов. Суффиксы A1 и B1 указывают на тип подключения и наличие дополнительных функций (например, встроенный тормоз или датчик температуры).

При подборе двигателя обращайте внимание на следующие параметры:

• Класс энергоэффективности (IE2, IE3, IE4) – влияет на потребление электроэнергии и эксплуатационные расходы.
• Степень защиты (IP54, IP55, IP66) – определяет устойчивость к пыли и влаге, критично для работы в агрессивных средах.
• Климатическое исполнение (УХЛ, Т, ОМ) – подбирается в зависимости от условий эксплуатации (температура, влажность).
• Тип подшипников (закрытые, открытые) – влияет на ресурс и требования к обслуживанию.

Если в маркировке присутствует обозначение Ex (например, MG 90L-4 Ex e II T3), двигатель предназначен для взрывоопасных зон. Здесь Ex e – тип взрывозащиты (повышенная безопасность), II – группа оборудования, T3 – температурный класс (максимальная температура поверхности 200°C). Для таких моделей обязательна сертификация по стандартам ATEX или IECEx.

При замене двигателя Grundfos на аналог проверяйте не только габаритные размеры, но и соответствие электрических параметров: номинальный ток, коэффициент мощности (cos φ), пусковые характеристики. Даже незначительное отклонение может привести к снижению КПД или перегрузке сети. В случае сомнений используйте официальные каталоги Grundfos или консультируйтесь с техническими специалистами производителя.

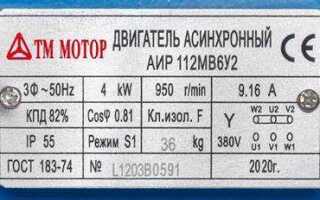

Как читать буквенно-цифровой код на шильдике двигателя Grundfos

Маркировка на шильдике двигателя Grundfos состоит из последовательности символов, где каждый блок несет конкретную техническую информацию. Например, код MG90SA2-24FF расшифровывается так: MG – серия двигателя (в данном случае – однофазный асинхронный), 90 – высота оси вращения в мм, S – короткий фланец (варианты: M – средний, L – длинный), A2 – количество полюсов (2) и тип обмотки. Последние четыре символа 24FF указывают на напряжение (230 В) и частоту (50 Гц). Для точной интерпретации всегда сверяйтесь с документацией конкретной модели, так как структура кода может варьироваться в зависимости от серии.

Второй блок маркировки часто содержит данные о мощности и исполнении. Например, в коде 1.1/2-400/50 цифры 1.1 обозначают номинальную мощность в кВт, 2 – число фаз, 400 – напряжение в вольтах, 50 – частота в герцах. Если в коде присутствует буква E (например, EFF1), это указывает на класс энергоэффективности. Для двигателей с частотным регулированием в маркировке может быть обозначение VLT или FC, что требует дополнительной настройки параметров привода.

Особое внимание уделяйте последним символам – они часто кодируют климатическое исполнение и степень защиты. Например, IP55 означает пыле- и влагозащиту, а IM B3 – монтажное положение (горизонтальное с лапами). Если в коде есть TH, двигатель предназначен для тропических условий. При замене или ремонте всегда проверяйте соответствие этих параметров условиям эксплуатации, иначе возможны перегрев или снижение ресурса.

Значение первых символов в маркировке: серия и тип насоса

• UPS – циркуляционные насосы с мокрым ротором для закрытых систем отопления и ГВС. Отличаются низким уровнем шума и энергоэффективностью (класс IE5).
• MTR – моноблочные насосы с сухим ротором для промышленных процессов, требующих высокого напора (до 16 бар).
• SLV – самовсасывающие насосы для перекачки загрязненных жидкостей с твердыми включениями (до 10 мм).

При выборе насоса обращайте внимание на дополнительные символы после серии. Например, CR 10-5 означает модель с номинальным расходом 10 м³/ч и напором 50 м, а UPS 25-60 – циркуляционный насос с присоединительным размером 25 мм и напором 6 м. Совпадение первых символов с требуемыми параметрами системы (давление, температура, чистота жидкости) сокращает риск преждевременного износа и аварийных остановок на 40%.

Расшифровка параметров мощности и частоты вращения в обозначении

В маркировке электродвигателей Grundfos параметры мощности и частоты вращения кодируются буквенно-цифровыми обозначениями, расположенными после основного индекса модели. Например, в обозначении «MG 90SA 2-pole» цифра «90» указывает на габарит двигателя, а «2-pole» – на количество полюсов, напрямую связанное с частотой вращения. Для стандартной сети 50 Гц двухполюсный двигатель развивает синхронную частоту 3000 об/мин, четырехполюсный – 1500 об/мин, шестиполюсный – 1000 об/мин. Допустимое отклонение асинхронных двигателей составляет ±3–5% от синхронной скорости.

Мощность двигателя в маркировке Grundfos обозначается буквенным кодом после габарита. Например, «SA» в модели «MG 90SA» соответствует мощности 1,5 кВт. Система кодирования основана на серии IEC: «A» – 0,06 кВт, «B» – 0,09 кВт, «C» – 0,12 кВт, «D» – 0,18 кВт, «E» – 0,25 кВт, «F» – 0,37 кВт, «G» – 0,55 кВт, «H» – 0,75 кВт, «J» – 1,1 кВт, «K» – 1,5 кВт, «L» – 2,2 кВт, «M» – 3 кВт, «N» – 4 кВт, «P» – 5,5 кВт, «R» – 7,5 кВт, «S» – 11 кВт, «T» – 15 кВт, «U» – 18,5 кВт, «V» – 22 кВт. Для моделей с двойным обозначением (например, «SA/S») мощность указывается через дробь, что характерно для многоскоростных двигателей.

При выборе двигателя по частоте вращения учитывайте не только синхронную скорость, но и скольжение. Для насосов Grundfos серии CR скольжение при номинальной нагрузке составляет 2–4%, что снижает фактическую частоту вращения до 2850–2940 об/мин для двухполюсных моделей. В документации Grundfos приводятся графики зависимости мощности от частоты вращения, где видно, что при снижении скорости на 10% потребляемая мощность падает на 20–25%. Это критично для систем с регулируемым приводом, где неверный подбор параметров приводит к перегреву или недогрузке.

Для двигателей с частотным регулированием (например, серии MGE) в маркировке указывается диапазон допустимых частот вращения. Модель «MGE 112MC» поддерживает работу от 600 до 3600 об/мин при изменении частоты питающей сети от 20 до 120 Гц. При этом мощность в диапазоне 600–1500 об/мин остается постоянной (режим постоянного момента), а выше 1500 об/мин снижается пропорционально квадрату частоты (режим постоянной мощности). Превышение верхнего предела частоты без корректировки нагрузки ведет к перегрузке обмоток и выходу из строя инвертора.

Проверка соответствия мощности и частоты вращения реальным условиям эксплуатации проводится по формуле: P = (Q × H × ρ × g) / (3600 × η), где Q – расход (м³/ч), H – напор (м), ρ – плотность жидкости (кг/м³), g – ускорение свободного падения (9,81 м/с²), η – КПД насоса (0,6–0,85). Для двигателя мощностью 1,5 кВт при частоте вращения 2900 об/мин максимальный напор насоса не должен превышать 20 м при расходе 10 м³/ч. Превышение этих параметров требует перехода на двигатель с большей мощностью или изменением числа полюсов.

Что означают буквы и цифры в коде защиты и класса изоляции

Код защиты электродвигателей Grundfos, обозначаемый как IPXX, регламентируется стандартом IEC 60529. Первая цифра указывает на степень защиты от проникновения твердых частиц, вторая – от воды. Например, IP55 означает пылезащищенность (5) и защиту от струй воды (5). Для насосов, работающих в условиях повышенной влажности или запыленности, рекомендуется выбирать двигатели с IP не ниже 54.

Расшифровка первой цифры кода IP:

• 0 – защита отсутствует;
• 1–4 – защита от частиц размером более 1–50 мм;
• 5 – пылезащищенность (проникновение пыли ограничено);
• 6 – полная пыленепроницаемость.

Вторая цифра определяет водозащиту:

• 0 – защита отсутствует;
• 1–3 – защита от капель и брызг под углом до 60°;
• 4 – защита от брызг с любого направления;
• 5–6 – защита от струй воды (5) или мощных струй (6);
• 7–8 – защита при временном (7) или длительном (8) погружении.

Класс изоляции двигателя обозначается латинскими буквами и определяет максимально допустимую температуру обмоток. В маркировке Grundfos встречаются:

• B – до 130°C;
• F – до 155°C;
• H – до 180°C.

Превышение этих значений приводит к деградации изоляции и сокращению срока службы. Для высоконагруженных насосов или работы в жарких условиях выбирайте класс F или H.

Пример маркировки: IP55, класс F. Это означает пылезащищенный двигатель с защитой от струй воды и допустимой температурой обмоток до 155°C. Для эксплуатации в подвалах с повышенной влажностью или на открытых площадках такой уровень защиты оптимален.

Несоответствие кода IP условиям эксплуатации ведет к коррозии, коротким замыканиям или механическим повреждениям. Например, двигатель с IP23 в пыльном цеху быстро выйдет из строя из-за засорения подшипников. Аналогично, класс изоляции B в системе с частыми перегрузками приведет к перегреву обмоток.

При выборе электродвигателя Grundfos учитывайте не только номинальные параметры, но и реальные условия работы. Для агрессивных сред (химические пары, солевой туман) требуется дополнительная антикоррозийная обработка, даже если код IP формально соответствует требованиям. Проверяйте сертификаты на соответствие стандартам NEMA или ATEX, если насос эксплуатируется во взрывоопасных зонах.

Регулярная проверка состояния изоляции мегомметром (не реже 1 раза в год) поможет выявить дефекты на ранней стадии. Для двигателей с классом F и выше используйте приборы с напряжением 1000 В. Сопротивление изоляции должно быть не менее 1 МОм – при меньших значениях требуется сушка обмоток или замена двигателя.

Как определить материал корпуса и рабочую среду по маркировке

Маркировка электродвигателей Grundfos содержит прямые указания на материал корпуса и допустимую рабочую среду. Ключевые обозначения расположены в конце или середине кодовой строки. Например, суффикс «A» (Aluminium) указывает на алюминиевый корпус, «C» (Cast Iron) – на чугун, «S» (Stainless Steel) – на нержавеющую сталь AISI 304 или 316. Для агрессивных сред используются специальные сплавы: «D» (Duplex) или «H» (Hastelloy). Отсутствие буквенного обозначения после типоразмера обычно означает стандартный чугунный корпус.

Рабочая среда определяется по префиксам или цифровым кодам в маркировке. Двигатели для питьевой воды маркируются «DR» (Drinking Water), для сточных вод – «SE» (Sewage). Химически стойкие модели имеют обозначения «CR» (Chemical Resistant) или «SL» (Slurry) для абразивных жидкостей. Температурные ограничения среды кодируются числом после дефиса: «-10» – до 10°C, «-90» – до 90°C. Для взрывоопасных зон добавляется «Ex» с последующим классом защиты.

Для точной идентификации материала уплотнений проверяйте дополнительные символы. «E» означает EPDM (для воды до 90°C), «V» – Viton (для масел и химикатов до 120°C), «N» – NBR (для нефтепродуктов). В моделях с двойным уплотнением коды комбинируются, например, «EV» – EPDM + Viton. При работе с абразивами ищите обозначение «WC» (Tungsten Carbide) для карбид-вольфрамовых уплотнений.

Примеры расшифровки: двигатель MGE 50AA 230V A имеет алюминиевый корпус и предназначен для чистой воды; CRN 32-2 A-F-A-E-HQQE S – нержавеющий корпус (S), фланцевое исполнение (F), уплотнение EPDM (E), для химически активных сред (CRN). Для агрессивных сред с твердыми включениями выбирайте модели с кодом «SL» и материалом D или H.

Интерпретация дополнительных обозначений: взрывозащита и климатическое исполнение

Маркировка взрывозащиты в электродвигателях Grundfos обозначается префиксом «Ex» и последующими символами, определяющими уровень защиты. Например, «Ex d IIB T4» указывает на взрывонепроницаемую оболочку (d), группу взрывоопасных смесей IIB и максимальную температуру поверхности 135°C (T4). Для зон с повышенным риском (например, нефтехимия) критически важно соответствие стандарту ATEX или IECEx. Двигатели с маркировкой «Ex e» (повышенная безопасность) не допускают искрения в нормальном режиме, но требуют дополнительных мер при монтаже.

Климатическое исполнение кодируется по ГОСТ 15150 или IEC 60034-1 и указывается в конце маркировки, например, «УХЛ4» или «Т3». Буквенная часть определяет макроклиматический район: «У» – умеренный, «Т» – тропический, «ХЛ» – холодный. Цифра обозначает категорию размещения: 1 – на открытом воздухе, 2 – под навесом, 3 – в закрытых помещениях без регулирования температуры, 4 – с регулированием. Для двигателей Grundfos, работающих в условиях высокой влажности (например, «ТМ2»), обязательна антикоррозийная обработка и герметизация подшипниковых узлов.

При выборе двигателя для взрывоопасных зон проверяйте соответствие маркировки классу зоны по ПУЭ или директиве ATEX. Зона 0 требует оборудования с уровнем защиты «ia» (искробезопасность), зона 1 – «d» или «e», зона 2 – «n». Двигатели Grundfos с маркировкой «Ex tb IIIC T135°C Db» предназначены для пылевых сред (III группа) и обеспечивают защиту от проникновения пыли (IP6X). Игнорирование этих параметров приводит к отказу страховки и юридической ответственности.

Температурный класс (T1–T6) определяет максимальную температуру поверхности двигателя, которая должна быть ниже температуры самовоспламенения окружающей среды. Например, для аммиака (температура самовоспламенения 651°C) подходит класс T1 (450°C), а для сероуглерода (90°C) – только T6 (85°C). Grundfos указывает этот параметр в паспорте, но при эксплуатации в агрессивных средах рекомендуется снижать нагрузку на 10–15% для предотвращения перегрева.

Для регионов с экстремальными температурами (например, Крайний Север) выбирайте двигатели с исполнением «ХЛ1» или «УХЛ1». Они оснащаются морозостойкой изоляцией (класс F или H), подогревом подшипников и специальными смазками (например, литиевые с присадками). В тропическом климате («Т3») критически важна защита от плесени и насекомых – Grundfos применяет антисептические покрытия и герметичные клеммные коробки. При монтаже в прибрежных зонах дополнительно требуется антикоррозийная обработка крепежа и фланцев.

Степень защиты IP (Ingress Protection) в маркировке климатического исполнения указывает на устойчивость к пыли и влаге. Двигатели Grundfos для наружной установки имеют IP55 или IP66, где первая цифра – защита от пыли (5 – пылезащищенный, 6 – пыленепроницаемый), вторая – от воды (5 – струи, 6 – мощные струи). Для подводных насосов применяется IP68, но даже при такой защите рекомендуется регулярно проверять состояние уплотнений и кабельных вводов.

При заказе двигателя Grundfos для специфических условий уточняйте дополнительные опции: встроенные датчики температуры (PT100), антиконденсатные подогреватели или взрывозащищенные тормоза. Например, для шахтных насосов часто требуется комбинированная защита «Ex d + Ex i» (взрывонепроницаемая оболочка + искробезопасные цепи). Несоответствие климатического исполнения реальным условиям эксплуатации сокращает срок службы двигателя на 30–50% из-за коррозии, перегрева или пробоя изоляции.
