Volkswagen Passat CL в кузовах B5 и B5.5 (1997–2005 годы выпуска) имеет несколько стандартных мест расположения VIN-кода. Основное – под лобовым стеклом с водительской стороны, на металлической пластине, прикрученной к кузову. Код виден снаружи через стекло, без необходимости открывать капот или двери. Это место дублируется на наклейке в проеме водительской двери, на стойке кузова.
Второй обязательный вариант – под капотом. На Passat CL VIN выбит на правой чашке амортизатора (ближе к лобовому стеклу) или на перегородке моторного отсека. На некоторых экземплярах код также наносится на блок цилиндров (со стороны коробки передач) или на рамку радиатора. Для доступа к этим местам потребуется снять пластиковые накладки или очистить поверхность от грязи.
Дополнительно VIN указывается в ПТС и свидетельстве о регистрации, но эти данные не всегда совпадают с фактическим номером на кузове из-за возможных перебивок или ошибок при оформлении. Проверяйте код вручную: на металлических поверхностях он должен быть выбит точечной насечкой, а не нанесен краской. Если код не читается, используйте фонарик и зеркало для осмотра труднодоступных мест.
На Passat CL с кузовом универсал (Variant) VIN может находиться на задней правой стойке кузова, в районе крепления задней двери. У седанов этот вариант встречается реже. При покупке автомобиля сверяйте все три основных места: под стеклом, в дверном проеме и под капотом. Расхождения – повод для проверки истории машины.
Основные места расположения VIN-кода на кузове автомобиля
На Volkswagen Passat CL (1997–2005) VIN-код дублируется в нескольких точках кузова, что упрощает его поиск при проверке или регистрации. Первое и самое доступное место – под лобовым стеклом с водительской стороны, на металлической панели под уплотнителем. Код нанесён на табличку или выбит непосредственно на кузове, виден снаружи без демонтажа деталей. Осмотрите зону в районе стойки A: часто там же размещена информационная наклейка с частичными данными об автомобиле.

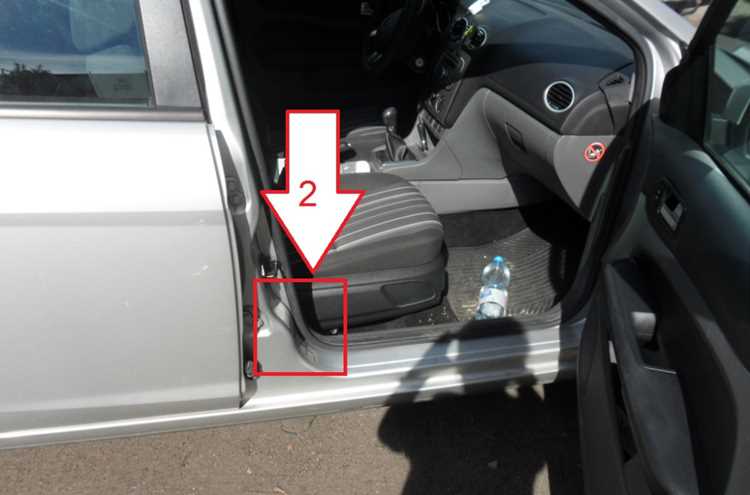

Второй ключевой участок – проём водительской двери. VIN выбит на вертикальной стойке кузова (пороге) или на наклейке на торце двери. Чтобы увидеть его, откройте дверь и осмотрите металлическую поверхность в районе замка или петель. На Passat CL код может быть скрыт под слоем грязи или антикоррозийным покрытием – используйте фонарик и очистите поверхность при необходимости.
- Моторный отсек: на стаканах амортизаторов, перегородке между салоном и двигателем или на верхней части брызговика. На Passat CL 1997–2005 годов VIN часто выбит на металлической пластине, прикреплённой к передней части кузова (ближе к радиатору).
- Под капотом на блоке цилиндров: у дизельных версий (например, 1.9 TDI) код иногда дублируется на литом выступе двигателя.
- Багажник: на полу или боковой панели, особенно у универсалов (Variant). Проверьте зону под запасным колесом или под ковриком.
Для точной идентификации используйте только полный 17-значный код, избегая сокращённых вариантов с наклеек. Если VIN стёрт или повреждён, обратитесь к дилеру Volkswagen для сверки с заводскими данными – на Passat CL информация также хранится в блоке управления двигателем (ECU) и может быть считана диагностическим сканером.
Как найти VIN под лобовым стеклом со стороны водителя
На Volkswagen Passat CL (1997–2005) VIN-код расположен на металлической табличке, закреплённой на панели кузова под лобовым стеклом, слева от рулевой колонки. Табличка находится в зоне, видимой через стекло снаружи автомобиля – ищите её в нижнем углу, ближе к стойке A. Освещение салона или фонарик помогут разглядеть символы, если они стёрлись или загрязнены.
VIN состоит из 17 знаков (букв и цифр), нанесённых методом штамповки или гравировки. На Passat CL табличка часто имеет чёрный фон с белыми символами, но встречаются варианты с серебристым покрытием. Обратите внимание на первые три символа: для европейских моделей это обычно *WVW* (код производителя), а для американских – *1VW*. Если табличка отсутствует или повреждена, проверьте дубликат на стойке двери водителя или в моторном отсеке.
Для удобства используйте зеркало на длинной ручке или камеру смартфона в режиме макросъёмки – это позволит сфотографировать VIN без демонтажа пластиковых накладок. Избегайте прямого солнечного света при осмотре: блики могут исказить видимость символов. Если код частично стёрт, сравните его с данными в техпаспорте или сервисной книжке – расхождения могут указывать на замену кузовных элементов.
При покупке подержанного Passat CL проверьте VIN на соответствие документам и отсутствие следов перебивки (неровные зазоры между символами, несовпадение шрифта, следы сварки вокруг таблички). Оригинальная табличка крепится на двух точечных сварных швах или винтах с заводскими головками – любые следы сверления или клея должны насторожить.
Где искать VIN на стойке двери водителя и табличке производителя
На Volkswagen Passat CL (1997–2005) VIN-код на стойке двери водителя расположен на вертикальной металлической пластине, прикреплённой к кузову. Найдите её, открыв дверь полностью – пластина находится на торце стойки, ближе к нижней части, рядом с замком. Код выбит лазером или тиснением, состоит из 17 символов, включая буквы и цифры. Осмотрите поверхность при хорошем освещении: иногда грязь или ржавчина затрудняют чтение.
Табличка производителя на Passat CL крепится на передней стойке кузова, с правой стороны (со стороны пассажира), под капотом. Она выполнена из алюминия или стали, имеет прямоугольную форму и содержит VIN, данные о модели, номере двигателя и допустимой массе. На некоторых экземплярах табличка может быть прикручена к брызговику или внутренней части крыла. Проверьте оба варианта расположения.
Если VIN на стойке двери стёрт или повреждён, обратите внимание на табличку под капотом – она дублирует информацию. На Passat CL 1997–2000 годов выпуска код часто начинается с символов WVWZZZ3BZ, а с 2001 года – WVWZZZ3CZ. Эти префиксы указывают на заводскую принадлежность и модельный ряд.
При осмотре стойки двери используйте фонарик: угол падения света влияет на читаемость символов. Если код покрыт лаком или краской, аккуратно протрите поверхность ветошью, смоченной в спирте. Не применяйте абразивы – они могут повредить маркировку. На табличке под капотом VIN обычно расположен в верхней части, над техническими характеристиками.
На Passat CL с кузовом Variant (универсал) табличка может находиться на правой стойке задней двери, если под капотом её нет. Проверьте также нишу запасного колеса в багажнике – иногда там дублируется VIN на наклейке или металлической пластине. У седанов и хэтчбеков такие варианты расположения не встречаются.
Если VIN на стойке и табличке не читается, обратитесь к документам: ПТС, свидетельство о регистрации или сервисной книжке. В крайнем случае закажите расшифровку по номеру двигателя или кузова у официального дилера Volkswagen. Самостоятельное восстановление стёртых символов недопустимо – это нарушает законодательство.
При покупке подержанного Passat CL сверьте VIN на стойке, табличке и в документах. Расхождения указывают на возможную перебивку номеров или замену кузова. Особое внимание уделите 10-му символу – он обозначает год выпуска (например, Y – 2000, 1 – 2001).
Проверка VIN в моторном отсеке и на блоке цилиндров

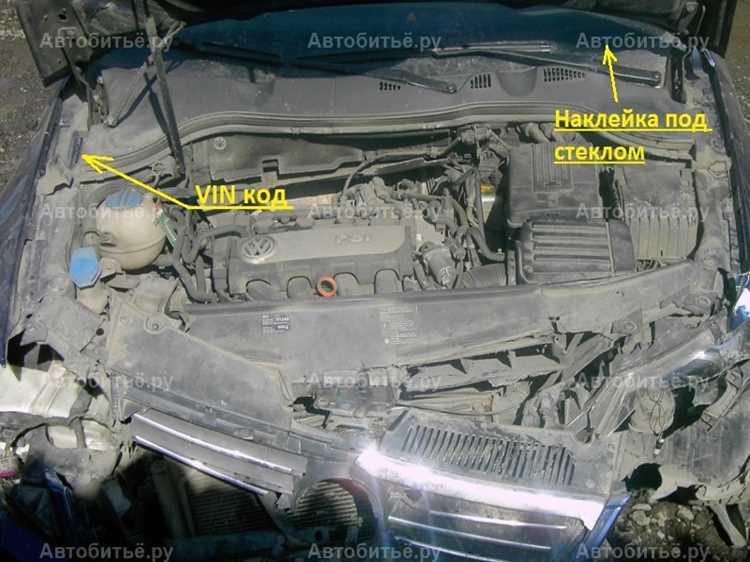

На Volkswagen Passat CL (1997–2005) VIN в моторном отсеке расположен на правой стойке амортизатора, рядом с креплением капота. Надпись выбита на металлической пластине, приклепанной к кузову. Пластина часто покрыта слоем грязи или антикоррозийным составом – очистите поверхность ветошью с обезжиривателем, чтобы прочитать код без ошибок.
Второй вариант – блок цилиндров. На 4-цилиндровых двигателях (1.6, 1.8, 2.0) VIN выбит на передней части блока, слева от масляного фильтра. На V6 (2.8) и дизельных агрегатах (1.9 TDI) ищите код на верхней части блока, ближе к ГБЦ, рядом с выпускным коллектором. Металл здесь подвержен коррозии – используйте фонарик и зеркало для осмотра труднодоступных мест.
Сравните VIN из моторного отсека с данными на стойке двери водителя и в техпаспорте. Расхождения указывают на замену кузова или двигателя. Особое внимание – к 10-му символу (год выпуска): для Passat CL 1997–2005 это буквы V (1997), W (1998), X (1999), Y (2000), 1 (2001), 2 (2002), 3 (2003), 4 (2004), 5 (2005).
| Двигатель | Расположение VIN на блоке | Примечание |
|---|---|---|
| 1.6/1.8/2.0 (бензин) | Передняя часть блока, слева от масляного фильтра | Код выбит горизонтально, 17 символов |
| 2.8 V6 (бензин) | Верхняя часть блока, у выпускного коллектора | Часто скрыт под теплоизоляцией |
| 1.9 TDI (дизель) | Верхняя часть блока, ближе к ГБЦ | Может быть покрыт нагаром |
Если VIN на блоке отсутствует или нечитаем, проверьте наличие наклейки с кодом на крышке ремня ГРМ. На Passat CL она расположена с правой стороны двигателя, под пластиковой защитой. Наклейка дублирует заводской номер, но не является официальным идентификатором – используйте её только для сверки.
При покупке б/у автомобиля сверьте VIN с данными в базе ГИБДД через официальный сервис. Поддельные или перебитые номера часто имеют неровные шрифты, следы сварки или шлифовки. Обратите внимание на глубину выбитых символов: заводская гравировка равномерная, без заусенцев.
Для точной идентификации двигателя используйте 8-й символ VIN (код двигателя). Например, AWL – 1.8T (150 л.с.), AFN – 1.9 TDI (90 л.с.), BBG – 2.8 V6 (193 л.с.). Эти данные помогут избежать ошибок при заказе запчастей или диагностике.
Поиск VIN в документах: техпаспорт, свидетельство о регистрации
VIN-код Фольксваген Пассат CL (1997–2005) в документах указан в строго определённых разделах. В техпаспорте (ПТС) ищите поле «Идентификационный номер (VIN)» – оно расположено в верхней части бланка, обычно под заголовком «Сведения о транспортном средстве». В старых ПТС образца до 2000 года номер может находиться в разделе «Особые отметки» или рядом с графой «Марка, модель ТС». Проверяйте каждую цифру: ошибка даже в одном символе сделает код недействительным.
В свидетельстве о регистрации (СТС) VIN расположен в блоке «Сведения о транспортном средстве», чаще всего в первой строке после слова «VIN» или «Идентификационный номер». На бланках, выданных до 2004 года, код может быть указан в разделе «Особые отметки» или рядом с данными о двигателе. Если документ заламинирован, используйте фонарик – под ламинацией символы иногда плохо читаются.
При сверке VIN в документах с физическим номером на кузове обращайте внимание на формат: у Пассата CL он состоит из 17 символов (например, *WVWZZZ3BZWE123456*). Первые три символа (*WVW*) обозначают производителя (Volkswagen AG), следующие шесть (*ZZZ3BZ*) – модель и тип кузова, остальные – серийный номер. Расхождения в документах и на кузове – повод для проверки в ГИБДД.
Если VIN в документах стёрт или нечитаем, закажите дубликат ПТС или СТС через портал Госуслуг или в МРЭО. Для этого потребуется паспорт владельца, действующий полис ОСАГО и квитанция об оплате госпошлины (800 рублей за ПТС, 500 – за СТС). Без оригинальных документов с корректным VIN продажа, постановка на учёт или страхование автомобиля невозможны.
Как использовать диагностический разъем для считывания VIN
На Volkswagen Passat CL (1997–2005) диагностический разъем OBD-II расположен под рулевой колонкой, слева от педального узла. Для доступа к нему потребуется снять пластиковую крышку, закрепленную на защелках. Разъем имеет 16 контактов, но для считывания VIN используются только линии K-Line (контакт 7) и питание (контакт 16).
Для считывания VIN подойдет любой адаптер ELM327 с поддержкой протокола ISO 9141-2, используемого на этих моделях. Подключите адаптер к разъему, затем соедините его с ноутбуком или смартфоном через Bluetooth или USB. Убедитесь, что зажигание включено (двигатель запускать не нужно).
Используйте программное обеспечение, совместимое с VAG-протоколами: VCDS (VAG-COM), OBD Auto Doctor или Carista. В VCDS выберите пункт «Select Control Module» → «17 – Instruments» (комбинация приборов) и нажмите «Read». VIN отобразится в блоке данных 09. В OBD Auto Doctor перейдите в раздел «Vehicle Information» – код появится автоматически после установления связи.
Если адаптер не распознает VIN, проверьте целостность проводки разъема: окисление контактов 7 и 16 – частая причина сбоев. Для диагностики используйте мультиметр: напряжение на контакте 16 должно составлять 12 В при включенном зажигании, а на контакте 7 – около 5 В при попытке связи. При отсутствии сигнала прозвоните провода до блока управления.
На Passat CL с автоматической коробкой передач VIN может также храниться в блоке управления трансмиссией (02 – Auto Trans). В этом случае выберите соответствующий модуль в программе и запросите данные из блока 01. Если основной блок не отвечает, этот метод может стать альтернативой.
Запишите считанный VIN и сравните его с маркировкой на кузове (под лобовым стеклом, на стойке двери водителя или под капотом). Расхождения указывают на замену блока управления или попытку перебивки номера. В таких случаях требуется проверка автомобиля на угон через официальные базы данных.
Частые ошибки при поиске VIN и как их избежать
Первая ошибка – игнорирование заводской таблички под капотом. На Volkswagen Passat CL 1997–2005 годов VIN дублируется на металлической пластине, прикрученной к передней панели кузова, рядом с замком капота. Владельцы часто ищут его только в салоне или на стойке водительской двери, пропуская этот очевидный вариант. Пластина может быть покрыта грязью или коррозией, поэтому перед осмотром протрите поверхность ветошью.
Вторая распространённая проблема – перепутывание VIN с другими номерами. На Passat CL рядом с VIN на той же табличке указаны коды двигателя и коробки передач. VIN всегда состоит из 17 символов (букв и цифр), начинается с «WVW» для европейских моделей и «3VW» для американских. Если нашли комбинацию из 8–10 знаков – это не VIN, а заводской номер агрегата.
Третья ошибка – поиск VIN на лобовом стекле без проверки его читаемости. На Passat CL VIN наносится на нижнюю часть лобового стекла со стороны водителя, но со временем гравировка стирается или затирается тонировкой. Если символы неразборчивы, используйте фонарик под углом или снимите тонировку на время проверки. Альтернатива – сверить данные с ПТС, где VIN указан без искажений.
Четвёртая ошибка – незнание о дублирующих местах нанесения. Помимо таблички под капотом и лобового стекла, VIN выбит на полу багажника под ковриком, а также на правой центральной стойке кузова (виден при открытой задней двери). Если одно из мест повреждено, проверьте остальные. На стойке символы часто закрашены или покрыты герметиком – соскребите слой аккуратно, чтобы не повредить металл.
Пятая ошибка – доверие к неофициальным источникам. Некоторые владельцы ищут VIN в сервисной книжке или на наклейках в бардачке, но эти данные могут быть неактуальны после замены кузова или агрегатов. Всегда сверяйте VIN с физическими местами нанесения на кузове. Если номера не совпадают – автомобиль мог быть перебит или собран из частей разных машин.
Шестая ошибка – использование неподходящих инструментов для очистки. При попытке восстановить читаемость VIN владельцы применяют наждачную бумагу или металлические щётки, что приводит к стиранию символов. Для очистки используйте мягкую ткань и спирт, а при сильном загрязнении – специальные очистители для металла без абразивных частиц.
