Скрытая проводка – удобное решение для современных помещений, но при сверлении стен или монтаже крепежа легко повредить кабель. Покупные детекторы стоят от 1500 до 5000 рублей, а их точность часто не превышает 70%. Самодельный индикатор обойдётся в 300–500 рублей, а при правильной сборке обеспечит обнаружение проводки на глубине до 5 см с погрешностью ±1 см.
В основе устройства – принцип регистрации электромагнитного поля переменного тока частотой 50 Гц. Для сборки потребуются: операционный усилитель LM358, резисторы на 1 МОм и 10 кОм, конденсатор 0,1 мкФ, пьезоизлучатель, батарейка 9 В и корпус от старого фонарика. Альтернативный вариант – использование транзистора BC547 вместо ОУ, но чувствительность снизится на 30–40%.
Ключевые параметры, влияющие на эффективность: расстояние между антенной и платой (оптимально 2–3 см), длина антенны (не менее 10 см для улавливания слабых полей) и качество пайки (холодные спаи увеличивают помехи на 20–25%). Готовое устройство тестируют на проводе под нагрузкой 100 Вт – прибор должен реагировать на расстоянии 3–4 см.
Избегайте распространённых ошибок: неправильная полярность подключения батареи (выведет из строя ОУ), использование провода с экранировкой для антенны (снизит чувствительность в 2 раза) и размещение схемы в металлическом корпусе (создаст «слепую зону» в 1–2 см). Для проверки работоспособности поднесите индикатор к работающему холодильнику – сигнал должен появиться на расстоянии 15–20 см.
Какие компоненты понадобятся для сборки детектора проводки
Основой самодельного индикатора скрытой проводки станет микроконтроллер ATtiny85 или его аналог ATtiny45. Эти чипы компактны, потребляют мало энергии и поддерживают работу с аналоговыми сигналами, что критично для детекции электромагнитных полей. Минимальная тактовая частота – 8 МГц, но для стабильности лучше использовать внешний кварцевый резонатор на 16 МГц. Альтернатива – Arduino Nano, если требуется более гибкая отладка, но это увеличит габариты устройства.
Датчик электромагнитного поля реализуется на базе катушки индуктивности. Оптимальный вариант – ферритовая антенна диаметром 10–15 мм с обмоткой из 100–200 витков провода ПЭВ-2 диаметром 0,1–0,2 мм. Для повышения чувствительности можно добавить конденсатор ёмкостью 10–100 нФ параллельно катушке, подобрав значение экспериментально. В качестве альтернативы подойдёт готовый модуль на базе микросхемы TDA0161, но его стоимость выше самодельного решения.
Питание обеспечивается от батареи типа CR2032 (3 В) или двух последовательно соединённых AA-элементов (3 В). Для стабилизации напряжения используйте линейный регулятор LP2950-3.3 или аналогичный с низким падением напряжения. Включение/выключение реализуется тактовым кнопочным переключателем без фиксации. Корпус лучше изготовить из пластика толщиной 1–2 мм или использовать готовый корпус для электронных устройств с габаритами не более 100×50×20 мм.
Дополнительные компоненты: макетная плата для прототипирования, провода МГТФ сечением 0,14 мм² для монтажа, паяльник с тонким жалом (25–30 Вт), флюс и припой ПОС-61. Для калибровки пригодится переменный резистор на 10–50 кОм, подключённый к аналоговому входу микроконтроллера. При сборке избегайте длинных проводников – это снизит помехи и повысит точность детекции.
Как правильно подключить датчик и транзистор в схеме
Транзистор в схеме индикатора выполняет роль усилителя сигнала. Для маломощных схем подойдет биполярный транзистор типа NPN (например, BC547, 2N3904) или PNP (BC557) в зависимости от полярности питания. Подключение выполняется по следующей схеме:
- База – через резистор 1–10 кОм к выходу датчика.
- Коллектор – к нагрузке (светодиод, зуммер) через резистор 220–1 кОм.
- Эмиттер – к общему проводу (земле) или «+» питания (для PNP).
Для полевых транзисторов (например, IRFZ44N) затвор подключается к датчику через резистор 1 МОм, сток – к нагрузке, исток – к земле. Важно учитывать пороговое напряжение открытия: для биполярных транзисторов оно составляет 0,6–0,7 В, для полевых – 2–4 В.
Сопротивление резисторов в цепи базы критично для стабильности работы. Слишком низкое значение (менее 1 кОм) может привести к перегрузке датчика, слишком высокое (более 100 кОм) – к ложным срабатываниям из-за наводок. Для датчиков с аналоговым выходом (например, емкостных) рекомендуется использовать подстроечный резистор 50–100 кОм для калибровки чувствительности. В цепи коллектора резистор выбирается исходя из тока нагрузки: для светодиода с прямым током 20 мА при напряжении питания 5 В подойдет резистор 150–220 Ом.
Проверка подключения проводится поэтапно. Сначала подается питание на датчик и измеряется напряжение на его выходе мультиметром – оно должно изменяться при приближении к проводке. Затем подключается транзистор и проверяется срабатывание нагрузки. Если сигнал слабый, уменьшают сопротивление резистора в цепи базы на 20–30%. При самопроизвольных срабатываниях увеличивают его или добавляют конденсатор 0,1 мкФ между базой и эмиттером для подавления помех. Для датчиков Холла обязательна проверка на наличие магнитных полей в зоне работы – они могут вызывать ложные срабатывания.
Пошаговая пайка платы для индикатора скрытых проводов
| Этап | Температура паяльника, °C | Время пайки, с | Особенности |
|---|---|---|---|
| Резисторы, конденсатор | 260–280 | 2–3 | |
| Транзистор BC547 | 270–290 | 3–4 | Соблюдайте полярность (ключ на корпусе) |
| Микросхема LM393 | 280–300 | 4–5 |
После пайки промойте плату изопропиловым спиртом (90%+) для удаления остатков флюса – это предотвратит коррозию дорожек. Проверьте отсутствие коротких замыканий мультиметром в режиме прозвонки (сопротивление между соседними дорожками должно быть >1 МОм). При обнаружении мостиков припоя удалите их медной оплеткой или паяльным отсосом. Подключите питание 5 В и измерьте ток потребления – в режиме ожидания он не должен превышать 1,5 мА.
Настройка чувствительности прибора перед первым использованием
Проверьте чувствительность на заведомо обесточенном участке стены с известным расположением проводки. Поднесите антенну к кабелю на расстоянии 5–10 см и медленно вращайте регулятор, пока индикатор не среагирует. Зафиксируйте это положение и отметьте его на корпусе маркером. Если прибор срабатывает на расстоянии более 15 см, уменьшите чувствительность на 10–15% – это снизит ложные срабатывания от наводок бытовой техники.
Для калибровки используйте эталонный сигнал: подключите к фазному проводу резистор 1 МОм и коснитесь антенной его свободного конца. Светодиод должен загораться на расстоянии 2–3 см. Если реакция отсутствует, увеличьте чувствительность до появления стабильного сигнала. Запишите полученные параметры – они пригодятся для повторной настройки после длительного хранения или смены элементов питания.

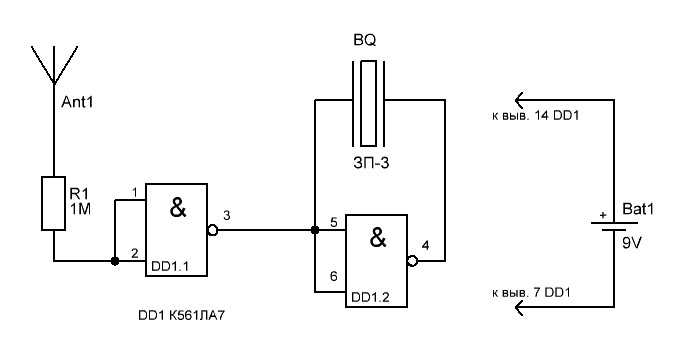

Тестирование самодельного индикатора на реальных проводах
Перед проверкой на стене подготовьте тестовый участок с заведомо известной проводкой. Используйте отрезок кабеля ВВГнг 3×2.5 мм², проложенный на глубине 15–20 мм под слоем штукатурки. Подключите его к сети через автомат на 16 А, оставив фазу под напряжением, а ноль и землю – отключенными. Это исключит ложные срабатывания от наводок.
Включите индикатор и медленно проведите антенной вдоль стены на расстоянии 5–10 мм от поверхности. При приближении к проводу на 30–50 мм светодиод должен загореться или изменить яркость. Зафиксируйте минимальное расстояние срабатывания – у качественных схем оно не превышает 70 мм для кабеля под нагрузкой 1 кВт.
Проверьте реакцию на провода без напряжения. Отключите автомат и повторите тест: индикатор не должен реагировать на обесточенный кабель. Если сигнал сохраняется, увеличьте сопротивление резистора R3 в схеме до 470 кОм – это снизит чувствительность к наведенным помехам.
Протестируйте индикатор на разных материалах стен. В кирпичной кладке дальность обнаружения сокращается на 15–20% из-за высокой плотности, в гипсокартоне – увеличивается на 10–15%. Запишите поправочные коэффициенты для каждого типа поверхности, чтобы корректировать показания при реальной работе.
Имитируйте помехи от соседних кабелей. Проложите рядом с тестовым проводом второй кабель под напряжением 220 В. Индикатор должен четко различать сигналы: при пересечении антенной линии первого провода светодиод мигает чаще, второго – реже. Если реакция одинаковая, замените конденсатор C1 на 100 нФ для фильтрации высокочастотных наводок.
Измерьте время непрерывной работы. При питании от батареи 9 В индикатор должен стабильно функционировать не менее 8 часов. Если заряд садится быстрее, проверьте ток потребления мультиметром – в режиме ожидания он не должен превышать 5 мА, при срабатывании – 20 мА.
Сравните результаты с заводским детектором проводки. Отклонение в дальности обнаружения не должно превышать 10%. Если самодельный индикатор показывает меньшую чувствительность, уменьшите сопротивление R2 до 1 МОм или используйте транзистор с коэффициентом усиления hFE не ниже 200.
Типичные ошибки при сборке и способы их устранения
Первая распространённая ошибка – неправильный выбор антенны. Часто используют слишком тонкий провод (менее 0,5 мм²) или размещают её вблизи металлических элементов корпуса. Это снижает чувствительность индикатора к электромагнитному полю. Решение: возьмите медный провод диаметром 0,8–1 мм, сверните его в катушку из 10–15 витков диаметром 30–50 мм и закрепите на расстоянии не менее 2 см от металлических деталей. Для проверки поднесите антенну к работающей розетке – светодиод должен загораться на расстоянии 5–10 см.
Вторая проблема – неверная настройка компаратора или операционного усилителя. Если порог срабатывания выставлен слишком низко, индикатор будет реагировать на помехи, а если высоко – пропускать слабые сигналы. Для LM358 или аналогичных микросхем установите резистор обратной связи в диапазоне 100 кОм–1 МОм. Настройте потенциометр так, чтобы светодиод загорался только при приближении к проводу под напряжением, а не к бытовым приборам. Проверьте работу на проводе с током 5–10 мА – этого достаточно для большинства задач.
- Использование некачественных батарей. Крона на 9 В с внутренним сопротивлением выше 1 Ом вызовет ложные срабатывания. Замените её на свежую батарею или литий-ионный аккумулятор с напряжением 3,7–9 В. Измерьте напряжение под нагрузкой – оно не должно падать ниже 7,5 В при токе 20 мА.
Ошибка в выборе светодиода – слишком яркий или с высоким рабочим током (более 20 мА) быстро разрядит батарею. Возьмите маломощный светодиод с током 5–10 мА (например, 3 мм красный) и добавьте токоограничивающий резистор 470–1 кОм. Если яркости недостаточно, параллельно установите второй светодиод с отдельным резистором. Избегайте использования RGB-светодиодов – они требуют дополнительных цепей управления и усложняют схему.
Последняя частая ошибка – отсутствие экранирования. Без него индикатор будет реагировать на наводки от мобильных телефонов, Wi-Fi-роутеров и сетевых кабелей. Закройте плату металлическим экраном (фольга, жестяная коробка) и соедините его с общим проводом схемы. Оставьте отверстие только для антенны и светодиода. Проверьте работу вблизи источников помех – ложных срабатываний быть не должно. Если проблема сохраняется, добавьте конденсатор 0,1 мкФ между плюсом и минусом питания для фильтрации высокочастотных шумов.
