Как сделать холодильник на элементах пельтье своими руками

Элементы Пельтье – это термоэлектрические модули, способные создавать разницу температур при подаче постоянного тока. Для сборки компактного холодильника потребуются модули мощностью от 60 до 120 Вт (например, TEC1-12706 или TEC1-12715) с рабочим напряжением 12 В. Эффективность охлаждения напрямую зависит от качества теплоотвода: алюминиевый радиатор с вентилятором (120 мм, 1500 об/мин) обеспечит стабильный отвод тепла с горячей стороны. Без принудительного охлаждения КПД модуля упадет на 30–40%.

Корпус холодильника лучше изготовить из пенополистирола толщиной 30–50 мм или экструдированного пенополиуретана – эти материалы имеют низкую теплопроводность (0,03–0,04 Вт/м·К). Внутренний объем не должен превышать 5–7 литров: при больших размерах потребуется либо увеличение мощности модулей, либо каскадное подключение. Для герметизации швов используйте силиконовый герметик с рабочей температурой до −50°C.

Схема подключения включает блок питания на 12 В с током не менее 8–10 А (например, импульсный источник на базе микросхемы LM2596). Для точной регулировки температуры добавьте терморегулятор с датчиком DS18B20 и микроконтроллером Arduino Nano. Это позволит поддерживать заданный диапазон (например, +2…+8°C) с погрешностью ±0,5°C. Без терморегулятора модуль Пельтье будет работать на максимальной мощности, что приведет к перегреву и снижению срока службы.

Монтаж начинайте с крепления модуля Пельтье между радиатором и металлической пластиной (медной или алюминиевой) толщиной 3–5 мм – она будет выполнять роль холодной поверхности. Используйте термопасту с высокой теплопроводностью (например, Arctic MX-6, 8,5 Вт/м·К) и равномерно распределите ее слоем 0,1–0,2 мм. Затягивайте винты крест-накрест с усилием 0,5–0,7 Н·м, чтобы избежать деформации керамических пластин модуля.

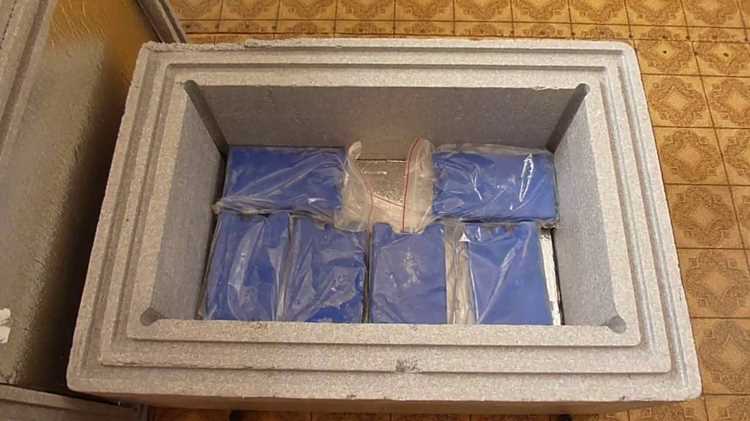

Холодильник на элементах Пельтье: сборка пошагово

Для сборки холодильника потребуется элемент Пельтье TEC1-12706 (6 А, 12 В, ΔT=70°C) или аналогичный с мощностью не менее 60 Вт. Выбор радиаторов критичен: алюминиевый радиатор с площадью рассеивания от 400 см² для горячей стороны и медный теплообменник 150×150×30 мм для холодной. Вентиляторы – 120 мм на 12 В с расходом воздуха 50–70 CFM. Блок питания стабилизированный, 12 В/10 А, с защитой от перегрузки.

Корпус изготавливается из пенополистирола толщиной 30 мм или экструдированного пенополиуретана. Внутренние размеры камеры – 200×200×250 мм, что обеспечивает объём ~10 л. Для герметизации стыков используйте силиконовый герметик с рабочей температурой до -40°C. Внешние габариты корпуса зависят от толщины теплоизоляции и радиаторов, но не должны превышать 350×350×400 мм для сохранения портативности.

Монтаж начинается с установки элемента Пельтье между радиаторами. Контактные поверхности смазываются термопастой КПТ-8 с теплопроводностью ≥1 Вт/(м·К). Крепление осуществляется болтами М4 с пружинными шайбами для равномерного давления. Вентиляторы фиксируются на радиаторах через резиновые демпферы для снижения вибрации. Провода элемента Пельтье подключаются к блоку питания через диод Шоттки (например, 1N5822) для защиты от обратного тока.

Терморегуляция реализуется через цифровой контроллер температуры (например, STC-1000) с датчиком DS18B20. Датчик размещается в центре камеры на расстоянии 50 мм от холодного радиатора. Пороговые значения: включение при +5°C, отключение при +2°C. Для снижения энергопотребления используйте ШИМ-регулятор (50–100% мощности) на базе микросхемы NE555 или Arduino Nano.

Финальный этап – тестирование. При первом запуске контролируйте температуру горячего радиатора: она не должна превышать +60°C. В камере объёмом 10 л при +25°C окружающей среды температура стабилизируется на уровне +3°C за 40–60 минут. Расход электроэнергии в режиме поддержания – 40–50 Вт/ч. Для повышения эффективности добавьте второй элемент Пельтье последовательно, увеличив мощность блока питания до 15 А.

Выбор модулей Пельтье и расчёт необходимой мощности охлаждения

Модули Пельтье классифицируются по максимальной холодопроизводительности (Q_max), измеряемой в ваттах, и разнице температур (ΔT) между горячей и холодной сторонами. Для бытовых холодильников объёмом до 30 литров оптимальны модули с Q_max от 50 до 120 Вт. Пример: TEC1-12706 (60 Вт, ΔT=70°C) или TEC1-12710 (100 Вт, ΔT=68°C). Выбор зависит от тепловой нагрузки и условий эксплуатации.

Расчёт тепловой нагрузки начинается с определения теплопритоков. Основные источники:

• Теплопроводность стенок: Q_стенок = k × S × ΔT, где k – коэффициент теплопроводности материала (Вт/м·К), S – площадь поверхности (м²), ΔT – разница температур внутри и снаружи.
• Тепло от продуктов: Q_{продуктов} = m × c × ΔT / t, где m – масса (кг), c – удельная теплоёмкость (Дж/кг·К), t – время охлаждения (с).
• Вентиляция и открытие дверцы: добавляет 10–20% от суммарной нагрузки.

Для холодильника с внутренним объёмом 20 л, стенками из пенополистирола (k=0,035 Вт/м·К, толщина 30 мм) и площадью поверхности 0,5 м² при ΔT=30°C теплоприток через стенки составит ~17,5 Вт. Охлаждение 2 кг продуктов (c=3,8 кДж/кг·К) на 20°C за 1 час добавит ~42 Вт. Итого базовая нагрузка – ~60 Вт.

Модуль Пельтье должен компенсировать тепловую нагрузку с запасом 30–50%. Для нагрузки 60 Вт подойдёт TEC1-12708 (80 Вт) или два TEC1-12705 (по 50 Вт) в параллельном подключении. При ΔT>40°C эффективность модулей резко падает: при ΔT=50°C реальная холодопроизводительность составит 40–60% от Q_max.

Напряжение питания модулей – 12 В (стандарт) или 5 В (для маломощных). Ток потребления указывается в маркировке: TEC1-12706 потребляет 6 А при 12 В. Для снижения нагрузки на источник питания используйте ШИМ-регулятор или последовательное подключение модулей (но не более 2–3 штук).

Ключевые параметры при выборе:

1. Рабочая температура горячей стороны: не выше 80°C (для большинства модулей). Превышение снижает срок службы.
2. КПД: типично 5–10%. Для повышения эффективности используйте радиаторы с тепловым сопротивлением <0,5°C/Вт.
3. Габариты: стандартные размеры – 40×40 мм, 30×30 мм, 60×60 мм. Толщина модуля влияет на ΔT: 3–4 мм – оптимально для большинства задач.

Пример расчёта для холодильника с нагрузкой 80 Вт и ΔT=35°C:

• Выбираем модуль TEC1-12710 (100 Вт, ΔT=68°C).
• При ΔT=35°C его реальная холодопроизводительность – ~70 Вт (данные из datasheet).
• Запас мощности: (70–80)/80 × 100% = –12,5% – недостаточно. Требуется либо два модуля TEC1-12706 (суммарно 120 Вт), либо модуль TEC1-12715 (150 Вт).

Для точного подбора используйте калькуляторы производителей (например, Thermonamic) или формулу: Q_реал = Q_max × (1 – ΔT / ΔT_max). Учитывайте потери на контактах (5–10%) и неравномерность охлаждения. При работе в режиме термостатирования (поддержание температуры) мощность модуля может быть снижена на 20–30%.

Подбор радиаторов и вентиляторов для отвода тепла от горячей стороны

Эффективность элементов Пельтье напрямую зависит от качества теплоотвода с горячей стороны. При недостаточном охлаждении КПД модуля падает, а риск перегрева возрастает. Для сборки холодильника с мощностью модуля 60–120 Вт потребуется радиатор с площадью рассеивания не менее 0,05–0,1 м² на каждые 10 Вт тепловой нагрузки. Оптимальный материал – алюминий (сплавы 6061 или 6063) с толщиной рёбер 1–2 мм и шагом 3–5 мм. Медь используют только при высоких требованиях к компактности, так как её теплопроводность выше, но стоимость и вес увеличиваются.

Размеры радиатора выбирают исходя из габаритов модуля и доступного пространства. Для стандартного элемента Пельтье размером 40×40 мм подойдёт радиатор с основанием 60×60 мм и высотой рёбер 30–50 мм. Пример расчёта: для модуля TEC1-12706 (60 Вт) с перепадом температур 30°C потребуется радиатор с термическим сопротивлением ≤0,3°C/Вт. Таблицы производителей (например, Aavid Thermalloy или Fischer Elektronik) позволяют подобрать модель по заданным параметрам.

• Активное охлаждение (с вентилятором) снижает термическое сопротивление радиатора на 30–50% по сравнению с пассивным.
• Для модулей мощностью свыше 90 Вт рекомендуется использовать два вентилятора: один для обдува рёбер, второй – для вытяжки горячего воздуха из корпуса.
• Шум вентиляторов не должен превышать 25–30 дБ при работе на максимальных оборотах – это соответствует моделям с подшипниками скольжения (например, Noctua NF-A12x25).

Вентиляторы подбирают по двум ключевым параметрам: статическому давлению и воздушному потоку. Для радиаторов с плотным расположением рёбер (шаг ≤4 мм) требуется вентилятор с высоким статическим давлением – от 2,5 мм H₂O. Примеры подходящих моделей:

1. Sunon MF60151VX (60×60 мм, 24 В, 33 CFM, 3,2 мм H₂O).
2. Delta AFB1212VH (120×120 мм, 12 В, 113 CFM, 5,5 мм H₂O).
3. Arctic P12 PWM (120×120 мм, 12 В, 56,3 CFM, 2,1 мм H₂O).

Крепление вентилятора к радиатору должно обеспечивать равномерный обдув всей поверхности. Используют винты M3 с резиновыми прокладками для снижения вибрации. При установке вентилятора на вытяжку (а не на обдув) эффективность теплоотвода падает на 10–15%, но уменьшается запыление рёбер. Для модулей с высокой тепловой нагрузкой (>100 Вт) применяют схему «push-pull»: один вентилятор нагнетает воздух, второй – вытягивает.

Термопаста между модулем Пельтье и радиатором наносится слоем 0,1–0,2 мм. Используют составы с теплопроводностью ≥5 Вт/(м·К), например, Arctic MX-6 или Noctua NT-H2. Избыточное количество пасты ухудшает теплопередачу – оптимально распределить её тонким слоем с помощью пластиковой карты. Для проверки качества контакта измеряют температуру радиатора в нескольких точках: разброс не должен превышать 3–5°C.

При сборке в ограниченном пространстве (например, в переносном холодильнике) используют радиаторы с тепловыми трубками. Они позволяют отвести тепло от модуля к удалённому радиатору с вентилятором. Пример: радиатор Cooler Master Hyper 212 EVO с четырьмя тепловыми трубками диаметром 6 мм обеспечивает рассеивание до 150 Вт при обдуве 120-мм вентилятором. Для компактных решений подойдут радиаторы с интегрированными вентиляторами, например, Ice Giant ProSiphon Elite.

Сборка корпуса холодильника из теплоизоляционных материалов

Для корпуса используйте экструдированный пенополистирол (XPS) толщиной 30–50 мм – его теплопроводность 0,028–0,034 Вт/(м·К) обеспечивает минимальные потери холода. Вырежьте панели по размерам будущего холодильника с припуском 5 мм на стыки, склейте их между собой полиуретановым клеем или монтажной пеной с низким коэффициентом расширения. Внутренние углы укрепите алюминиевым скотчем шириной 50 мм, чтобы исключить мостики холода. Для дверцы вырежьте отдельную панель, прикрепите к ней петли из нержавеющей стали и уплотнитель из силикона или EPDM-резины с магнитной вставкой для герметичности.

Внешнюю обшивку выполните из листового пластика (ПВХ или АБС) толщиной 2–3 мм или оцинкованной стали 0,5 мм – они защитят изоляцию от механических повреждений и влаги. Закрепите обшивку саморезами с пресс-шайбой через каждые 100 мм, предварительно просверлив отверстия диаметром на 0,5 мм меньше резьбы. Стыки между листами заполните герметиком на основе MS-полимера, а углы закройте алюминиевыми профилями. Для вентиляции теплообменника оставьте зазор 15–20 мм между задней стенкой корпуса и радиатором элемента Пельтье.

Монтаж элементов Пельтье и крепление радиаторов с термопастой

Перед установкой элементов Пельтье проверьте их полярность: красный провод – плюс, черный – минус. Ошибка приведет к нагреву вместо охлаждения. Для модулей TEC1-12706 (12 В, 6 А) используйте источник питания с запасом по току не менее 20%. Подключайте через стабилизатор напряжения, чтобы избежать перегрева при скачках.

Радиаторы выбирайте с площадью поверхности не менее 200 см² на каждый элемент Пельтье. Алюминиевые профили с ребрами высотой 30–50 мм эффективнее гладких пластин. Для улучшения теплоотдачи обработайте поверхность радиатора мелкозернистой наждачной бумагой (P400–P600), удалив оксидную пленку. Обезжирьте ацетоном или изопропиловым спиртом.

Наносите термопасту слоем 0,1–0,2 мм. Используйте шприц или пластиковую карту для равномерного распределения. Для элементов Пельтье подойдет паста с теплопроводностью от 4 Вт/м·К (например, Arctic MX-4). Избегайте силиконовых составов – они уступают по эффективности металлизированным. Пасту наносите только на горячую сторону модуля, холодную оставляйте сухой.

Крепите элементы Пельтье к радиаторам через термопрокладки толщиной 0,5–1 мм, если поверхности неровные. Винты затягивайте крест-накрест, контролируя усилие динамометрической отверткой (0,5–0,7 Н·м). Перетяжка деформирует кристаллы модуля, недотяжка ухудшит теплопередачу. Для TEC1-12706 используйте 4 винта М3 с пружинными шайбами.

Располагайте радиаторы так, чтобы ребра были ориентированы вертикально – это улучшит естественную конвекцию. Если применяете принудительное охлаждение, вентилятор размещайте на расстоянии 10–15 мм от ребер. Для 120-мм кулеров используйте PWM-регулировку оборотов, чтобы снизить шум при работе на 50–70% мощности.

Изолируйте электрические контакты элементов Пельтье термоусадочной трубкой или изолентой. Попадание влаги или пыли на керамическую поверхность модуля вызовет короткое замыкание. При монтаже в корпус холодильника проклейте стыки радиаторов с корпусом термостойким герметиком (например, Dow Corning 732).

После сборки проведите тестовый запуск без нагрузки. Измерьте температуру горячей стороны термопарой: при 12 В она не должна превышать 80°C. Если значение выше, увеличьте площадь радиатора или добавьте вентилятор. Холодная сторона должна охлаждаться до 5–10°C ниже комнатной температуры за 10–15 минут.

Для долговременной работы установите термодатчик на горячей стороне и подключите его к контроллеру, отключающему питание при превышении 70°C. Используйте модули Пельтье с рабочим диапазоном до 100°C (например, TEC1-12710). Избегайте резких перепадов температур – это сокращает срок службы кристаллов.

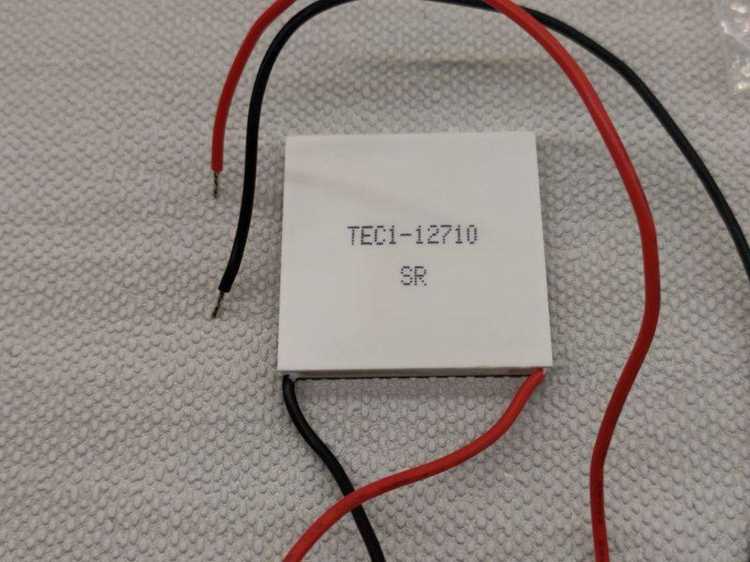

Подключение модулей к источнику питания и проверка полярности

Модули Пельтье требуют строгого соблюдения полярности при подключении. Перепутанные «+» и «–» приведут к нагреву холодной стороны вместо охлаждения. Используйте источник постоянного тока с напряжением, указанным в спецификации модуля (обычно 12 В для TEC1-12706). Перед подключением проверьте маркировку на модуле: красный провод – «+», черный – «–». Для точной проверки используйте мультиметр в режиме измерения постоянного напряжения, подключив щупы к проводам модуля.

Подсоединяйте модули через стабилизатор тока или ШИМ-регулятор, если планируете изменять мощность охлаждения. Для одиночного модуля TEC1-12706 достаточно блока питания на 6–10 А. При параллельном подключении нескольких модулей суммируйте их ток потребления (например, два модуля по 6 А потребуют 12 А). Избегайте последовательного соединения – разница в сопротивлении модулей вызовет неравномерную нагрузку.

Перед подачей питания убедитесь в отсутствии короткого замыкания между радиаторами и корпусом модуля. Нанесите тонкий слой термопасты на обе стороны элемента Пельтье, чтобы улучшить теплопередачу. После подключения включите источник на 1–2 секунды и коснитесь холодной стороны модуля – она должна мгновенно охладиться. Если нагрев не наблюдается или модуль греется с обеих сторон, немедленно отключите питание и проверьте полярность.

Для долговременной работы используйте термодатчик (например, DS18B20) и контроллер, отключающий питание при перегреве горячей стороны выше 80°C. Подключайте провода к модулю через клеммные колодки или пайку с термоусадкой – скрутки ненадежны и увеличивают сопротивление. При сборке холодильника с несколькими модулями распределяйте нагрузку равномерно, избегая перекосов в креплении радиаторов.

Установка терморегулятора и датчика температуры внутри камеры

Датчик размещайте на расстоянии не менее 30 мм от стенок и 50 мм от модулей Пельтье, чтобы исключить искажения показаний. Подключите его к терморегулятору по схеме: красный провод – к клемме «+», черный – к «-«, а сигнальный (обычно белый или желтый) – к входу «Sensor». Настройте гистерезис на 2–3°C для предотвращения частых включений/выключений компрессора или вентилятора, что продлит срок службы системы.

Проверьте работу терморегулятора в тестовом режиме: установите целевую температуру +5°C, запустите систему и через 30 минут замерьте фактическую температуру внутри камеры мультиметром с термопарой. Допустимое отклонение – не более 1°C. При превышении откалибруйте датчик с помощью подстроечного резистора на плате терморегулятора или замените его на модель с меньшей погрешностью.
