Protect на магнитоле kenwood что делать

Индикация «Protect» на дисплее магнитолы Kenwood сигнализирует о срабатывании системы защиты усилителя. Это не ошибка программного обеспечения, а аппаратная реакция на потенциально опасные условия работы. Чаще всего проблема возникает из-за перегрева выходных каскадов, короткого замыкания в акустической системе или превышения допустимой мощности нагрузки. Модели Kenwood KMM-BT328, KDC-BT50U и DMX705S наиболее подвержены этому явлению из-за особенностей схемотехники.

Первым шагом диагностики станет проверка сопротивления акустических систем. Подключите мультиметр в режиме омметра к выходам магнитолы (клеммы + и – для каждого канала) и измерьте сопротивление. Если показания ниже 2 Ом или близки к нулю – короткое замыкание в проводах или динамиках. Для моделей с 4-канальным усилителем (например, Kenwood KAC-7205) критическим значением считается 1,5 Ом на канал. Отключите все динамики и проверьте магнитолу без нагрузки: если индикация пропала, проблема в акустике.

Перегрев – вторая по распространённости причина. Убедитесь, что магнитола установлена в вентилируемом месте, а не в закрытом пространстве (например, в бардачке или за плотной обшивкой). Температура корпуса усилителя не должна превышать 60°C. На моделях с активным охлаждением (Kenwood Excelon X802) проверьте работоспособность вентилятора: при его отказе срабатывает защита через 10–15 минут работы на высокой громкости. Очистите радиатор от пыли – слой в 1 мм снижает эффективность теплоотвода на 30%.

Если проверка акустики и температурного режима не дала результатов, отключите все внешние устройства (USB, AUX, Bluetooth) и сбросьте настройки магнитолы к заводским. Для этого удерживайте кнопку Reset (обычно расположена на передней панели или под заглушкой) в течение 5 секунд. На моделях с сенсорным экраном (Kenwood DNX516DABS) сброс выполняется через меню «Настройки» → «Система» → «Сброс». Если после перезагрузки ошибка сохраняется, проблема может быть в неисправности выходных транзисторов или стабилизатора питания.

Как проверить подключение проводов питания и динамиков

Отключите магнитолу от бортовой сети автомобиля, сняв клемму с аккумулятора или вынув предохранитель аудиосистемы. Это исключит риск короткого замыкания при проверке проводки. Используйте мультиметр в режиме прозвонки (200 Ом) или проверки напряжения (20 В DC) для диагностики.

Проверьте основные силовые провода: +12В (желтый), GND (черный) и ACC (красный). Подсоедините щупы мультиметра к контактам разъема магнитолы: между желтым и черным должно быть 12–14 В при включенном зажигании, между красным и черным – напряжение появляется только при повороте ключа в положение ACC. Если значения отличаются, ищите обрыв или замыкание в цепи.

Для проверки динамиков отсоедините их провода от магнитолы. Используйте мультиметр в режиме измерения сопротивления (200 Ом). Коснитесь щупами клемм каждого динамика: исправный динамик покажет сопротивление 2–8 Ом. Если прибор показывает 0 Ом – короткое замыкание в катушке, если бесконечность – обрыв.

Прозвоните провода от магнитолы до динамиков. Подключите один щуп мультиметра к контакту на разъеме магнитолы, второй – к соответствующему проводу на динамике. Если сопротивление близко к 0 Ом – провод цел, если бесконечность – обрыв. Проверяйте каждый провод отдельно, избегая касания металлических частей кузова.

Особое внимание уделите проводу REM (синий/белый) – он управляет внешними усилителями. Проверьте его на короткое замыкание: отсоедините провод от магнитолы и измерьте сопротивление между ним и массой. Если значение ниже 1 кОм – ищите замыкание в цепи усилителя или сабвуфера.

Проверьте предохранитель магнитолы (обычно 10–20 А). Он расположен в монтажном блоке автомобиля или на проводе питания (+12В). Если предохранитель перегорел – замените его на аналогичный по номиналу. Повторное перегорание указывает на короткое замыкание в цепи питания.

Если все провода и динамики исправны, но ошибка «Protect» сохраняется, отключите все внешние устройства (усилители, сабвуферы) и проверьте магнитолу отдельно. Подключите только питание и один динамик – если ошибка исчезла, проблема в одном из отключенных компонентов.

Какие ошибки в монтаже могут вызвать режим Protect

Режим Protect на магнитолах Kenwood чаще всего возникает из-за неправильного подключения проводки или несоответствия электрических параметров. Одна из распространённых причин – короткое замыкание в цепи питания или акустических выходах. Если плюсовой провод (+12В) касается корпуса или минусового провода, срабатывает защита, блокируя работу устройства. Особенно критично это для магнитол с мощными усилителями, где ток потребления достигает 10–15 А.

Неправильная полярность подключения динамиков – ещё одна типичная ошибка. Если перепутать «+» и «–» на одном или нескольких каналах, усилитель пытается работать в противофазе, что приводит к перегрузке и активации Protect. На Kenwood схема защиты реагирует мгновенно, особенно при подключении низкоомных нагрузок (2 Ом вместо рекомендованных 4 Ом). Проверяйте маркировку проводов и соответствие сопротивления динамиков спецификациям магнитолы.

• Использование некачественных или тонких проводов питания. Сечение менее 2,5 мм² для основного «+12В» провода вызывает падение напряжения, особенно при высокой громкости. Это приводит к перегреву усилителя и срабатыванию защиты. Для магнитол мощностью 50 Вт и выше рекомендуется провод не тоньше 4 мм².
• Отсутствие предохранителя в цепи питания. Если предохранитель установлен слишком далеко от аккумулятора (более 30 см) или его номинал превышает допустимый (обычно 15–20 А для штатных систем), короткое замыкание может повредить магнитолу до срабатывания защиты.
• Неправильное подключение REM-провода (управляющего). Если он замкнут на «+12В» или корпус, магнитола не выключается полностью, что вызывает перегрев и Protect. Проверяйте цепь мультиметром на отсутствие напряжения в режиме ожидания.

Плохой контакт в разъёмах или окисление клемм – частая причина нестабильной работы. Даже небольшое сопротивление в соединении (например, в клемме аккумулятора) приводит к просадкам напряжения и срабатыванию защиты. Обрабатывайте контакты специальной смазкой (например, Liqui Moly Battery-Pol-Fett) и затягивайте клеммы с усилием 5–7 Н·м.

Подключение динамиков с сопротивлением ниже допустимого (например, 1 Ом вместо 4 Ом) перегружает усилитель. Kenwood в таких случаях уходит в Protect, чтобы предотвратить повреждение выходных каскадов. Перед установкой сверяйте импеданс динамиков с документацией – для большинства моделей минимальное значение составляет 2 Ом на канал.

Неправильная установка магнитолы в металлический корпус без изоляции может вызвать замыкание на массу. Если задняя панель устройства касается кузова автомобиля, это приводит к короткому замыканию и Protect. Используйте пластиковые или резиновые проставки для крепления, а также проверяйте отсутствие контакта металлических частей с кузовом.

Перегрев усилителя из-за недостаточной вентиляции – ещё одна причина. Если магнитола установлена в закрытом пространстве (например, в бардачке) или рядом с источниками тепла (печка, солнце), срабатывает термозащита. Обеспечьте свободный приток воздуха к задней панели устройства и избегайте установки в местах с температурой выше +50°C.

Использование нештатных адаптеров или переходников для подключения питания также может вызвать проблемы. Например, подключение магнитолы через прикуриватель вместо прямого соединения с аккумулятором приводит к просадкам напряжения и Protect. Для стабильной работы всегда подключайте «+12В» и «GND» напрямую к аккумулятору, а REM-провод – к замку зажигания или соответствующему выходу CAN-шины.

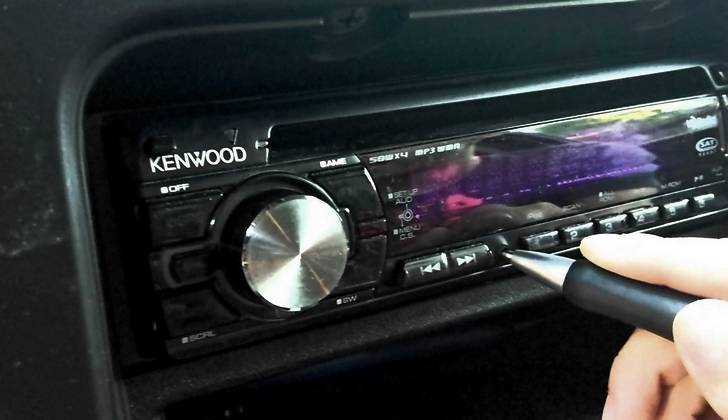

Как диагностировать короткое замыкание в акустической системе

Отключите магнитолу от питания и снимите все динамики. Проверьте сопротивление каждого динамика мультиметром в режиме омметра (диапазон 200 Ом). Исправный динамик покажет 3–8 Ом, короткое замыкание – 0 Ом или близкое к нулю значение. Осмотрите провода на предмет повреждений изоляции, особенно в местах изгибов и соединений с клеммами. Если динамик исправен, прозвоните кабель от магнитолы до динамика: разрыв цепи – бесконечное сопротивление, замыкание – менее 1 Ом.

Проверьте разъемы на магнитоле и динамиках. Окисление контактов или металлическая стружка могут вызвать замыкание. Очистите контакты спиртом и жесткой щеткой, затем просушите. Если проблема сохраняется, отсоедините все динамики и подключайте по одному, запуская магнитолу после каждого подключения. Появление надписи «Protect» укажет на неисправный канал или динамик.

Используйте тестовый резистор на 4–6 Ом (мощностью не менее 10 Вт) вместо динамика. Если магнитола работает без ошибок, проблема в акустике. При срабатывании защиты проверьте усилитель: отключите RCA-кабели и запустите магнитолу. Если «Protect» исчез, замыкание в линейном выходе или внешнем усилителе. В противном случае неисправен встроенный усилитель магнитолы – требуется ремонт или замена платы.

Пошаговая инструкция по проверке предохранителей магнитолы

Перед началом проверки отключите аккумулятор автомобиля, сняв клемму «минус». Это исключит риск короткого замыкания и повреждения электроники. Подождите 2–3 минуты, чтобы разрядились конденсаторы в цепях магнитолы.

Найдите блок предохранителей автомобиля. Обычно он расположен под приборной панелью (со стороны водителя или пассажира), в моторном отсеке или багажнике. В руководстве по эксплуатации автомобиля указано точное расположение и схема предохранителей. Для магнитол Kenwood чаще всего отвечают предохранители на 10–20 А, обозначенные как «RADIO», «AUDIO» или «ACC».

Извлеките предохранитель, отвечающий за магнитолу, с помощью специального пинцета (обычно входит в комплект автомобиля) или плоскогубцев с изолированными ручками. Осмотрите его визуально: если металлическая перемычка внутри оплавлена или разорвана, предохранитель перегорел. Для точной проверки используйте мультиметр в режиме прозвонки (Ω). Сопротивление исправного предохранителя должно быть близко к 0 Ом.

Проверьте не только основной предохранитель магнитолы, но и дополнительные, если они есть. В некоторых моделях Kenwood (например, KMM-BT328U или DMX7021DAB) предусмотрены отдельные предохранители для усилителя или сабвуфера. Их расположение указано в инструкции к магнитоле или на крышке блока предохранителей. Пропуск этого шага может привести к повторному срабатыванию защиты.

• Если предохранитель перегорел, замените его на новый с идентичным номиналом (указан на корпусе). Использование предохранителя с большим током опасно – это может привести к возгоранию проводки.
• Не вставляйте вместо предохранителя проволоку, монеты или другие подручные средства. Это нарушает защиту цепи и грозит выходом из строя магнитолы или автомобильной электроники.
• Проверьте упаковку новых предохранителей: они должны быть сертифицированы для автомобильной электроники (например, стандарта ISO 8820).

После замены предохранителя подключите клемму аккумулятора и включите магнитолу. Если индикатор «Protect» погас, проблема решена. Если предохранитель перегорает повторно, это указывает на короткое замыкание в цепи питания магнитолы. В таком случае требуется проверка проводки, разъемов и самого устройства.

Для диагностики проводки отсоедините разъем питания магнитолы (обычно 16- или 20-контактный). Проверьте мультиметром напряжение на контактах разъема при включенном зажигании: на проводе «+12V» (обычно желтый) должно быть 12–14 В, на «ACC» (красный) – аналогичное напряжение при повороте ключа в положение «ACC». Если напряжение отсутствует, обрыв или короткое замыкание находится в автомобильной проводке.

Если предохранитель исправен, а «Protect» продолжает гореть, проблема может быть в самой магнитоле. Отключите все внешние устройства (сабвуферы, усилители, USB-накопители) и проверьте работу магнитолы. Если ошибка исчезает, неисправность кроется в подключенном оборудовании. В противном случае потребуется диагностика магнитолы в сервисном центре – возможно, вышел из строя выходной каскад усилителя или плата питания.

Как правильно отключить и переподключить магнитолу для сброса ошибки

Если магнитола подключена через ISO-разъем, извлеките его из гнезда, потянув за фиксаторы с обеих сторон. На моделях с жестким монтажом (например, KDC-BT55U) потребуется открутить крепежные винты и аккуратно вытащить устройство, не касаясь платы пальцами. Статическое электричество может повредить микросхемы.

Проверьте состояние предохранителя магнитолы. На большинстве Kenwood он расположен в блоке предохранителей автомобиля или в отдельном держателе на проводе питания. Используйте мультиметр в режиме прозвонки: сопротивление исправного предохранителя должно быть близко к нулю. Замените при необходимости на аналог с тем же номиналом (обычно 10–15 А).

Отключите все дополнительные устройства: USB-накопители, Bluetooth-модули, камеры заднего вида. В некоторых случаях ошибка возникает из-за конфликта прошивки с подключенным оборудованием. Особое внимание уделите проводам динамиков – короткое замыкание на массу вызывает срабатывание защиты.

При переподключении сначала вставьте ISO-разъем до щелчка, затем подключите клемму аккумулятора. Если магнитола была демонтирована, закрепите ее винтами, не перетягивая – пластиковый корпус может треснуть. Включите зажигание и дождитесь загрузки системы (10–30 секунд).

На моделях с сенсорным экраном (например, DMX7019S) после сброса может потребоваться повторная калибровка дисплея. Для этого удерживайте кнопку «Menu» 5 секунд, затем следуйте инструкциям на экране. Если ошибка не исчезла, проверьте напряжение на проводе питания (должно быть 12–14 В) и отсутствие наводок от генератора.

Избегайте повторного отключения магнитолы в течение 30 минут после включения. Внутренние конденсаторы заряжаются постепенно, и резкое прерывание питания может спровоцировать новый сбой. Если ошибка появляется снова, проблема может быть в неисправном усилителе или поврежденной проводке – требуется диагностика в сервисе.

Для профилактики используйте стабилизатор напряжения или фильтр помех, особенно если автомобиль оборудован мощной аудиосистемой. На Kenwood с функцией «Direct Power» (например, KMM-304Y) отключите ее через меню настроек – это снизит риск срабатывания защиты при скачках напряжения.

Когда стоит проверять усилитель и как это сделать самостоятельно

Проверка усилителя необходима, если магнитола Kenwood переходит в режим Protect при попытке увеличить громкость, слышны искажения звука или пропадает сигнал на одном из каналов. Также сигналом служит перегрев корпуса усилителя – нормальная рабочая температура не должна превышать 60–70°C. Если при касании радиатора ощущается сильный жар, отключите устройство и дайте ему остыть в течение 15–20 минут перед диагностикой. Проверьте предохранители на усилителе и в цепи питания: перегоревший элемент на 20–40 А часто указывает на короткое замыкание или перегрузку.

Для самостоятельной проверки потребуется мультиметр и базовые навыки работы с электроникой. Начните с отключения усилителя от магнитолы и динамиков. Установите мультиметр в режим измерения сопротивления (200 Ом) и прозвоните выходные клеммы каждого канала на корпус – показания должны стремиться к бесконечности. Если прибор фиксирует сопротивление ниже 10 Ом, вероятно, пробит выходной транзистор. Проверьте напряжение питания на клеммах усилителя: при включенной магнитоле оно должно составлять 12–14,4 В (для автомобильных систем). Падение ниже 11 В говорит о проблемах с проводкой или аккумулятором.

Если базовая диагностика не выявила неисправностей, протестируйте усилитель под нагрузкой. Подключите к выходным каналам резисторы 4–8 Ом мощностью не менее 50 Вт (можно использовать автомобильные лампы накаливания на 12 В). Подайте сигнал с магнитолы на низкой громкости и постепенно увеличивайте уровень. Если усилитель снова уходит в Protect, отключите динамики и проверьте наличие сигнала на выходе с помощью осциллографа или мультиметра в режиме переменного напряжения (AC 20 В). Отсутствие сигнала или его сильное искажение указывает на неисправность внутренних цепей – в этом случае потребуется ремонт или замена платы.

Какие внешние факторы могут провоцировать срабатывание защиты

Перегрев магнитолы – одна из основных причин активации режима Protect. Длительная работа на высокой громкости, особенно в закрытых пространствах (например, в приборной панели автомобиля), приводит к накоплению тепла. Если температура внутри корпуса превышает 60–70°C, срабатывает термозащита. Убедитесь, что вентиляционные отверстия не закрыты посторонними предметами или пылью. В жаркую погоду используйте солнцезащитные экраны для лобового стекла, чтобы снизить температуру в салоне.

Нестабильное питание – частая причина ложных срабатываний. Скачки напряжения в бортовой сети автомобиля (особенно при запуске двигателя или работе генератора с неисправным регулятором) могут достигать 15–16 В, что превышает допустимые 12–14,4 В для магнитолы Kenwood. Проверьте аккумулятор и генератор: падение напряжения ниже 11 В или всплески выше 15 В требуют диагностики электрики. Установите стабилизатор напряжения, если проблема повторяется.

• Короткое замыкание в акустической системе. Поврежденные провода динамиков, соприкасающиеся с кузовом автомобиля, вызывают резкое увеличение тока. Проверьте целостность проводки: изоляция не должна иметь трещин, а контакты – окислений. Используйте мультиметр для измерения сопротивления динамиков (должно быть в пределах 2–8 Ом). Если значение стремится к нулю – ищите замыкание.
• Неправильное подключение сабвуфера или усилителя. Если сопротивление нагрузки ниже минимально допустимого (обычно 2 Ом для большинства моделей Kenwood), магнитола переходит в защиту. Убедитесь, что суммарное сопротивление подключенных динамиков соответствует спецификациям устройства. Например, параллельное подключение двух 4-омных динамиков дает 2 Ом – это предел для многих штатных магнитол.

Влага и коррозия контактов – скрытая угроза. Попадание воды на разъемы RCA, питания или динамиков приводит к окислению и утечкам тока. Даже небольшое количество конденсата на плате может вызвать срабатывание защиты. Осмотрите разъемы на наличие зеленого налета (окислов меди) и очистите их спиртом или специальным средством для контактов. Герметизируйте соединения термоусадочной трубкой или диэлектрической смазкой.

Электромагнитные помехи от сторонних устройств способны нарушить работу магнитолы. Мощные рации, нештатные сигнализации или даже дешевые зарядные устройства для смартфонов создают высокочастотные наводки. Если Protect срабатывает при включении определенного оборудования, попробуйте отключить его поочередно. Используйте экранированные кабели для подключения усилителей и сабвуферов, а также фильтры питания.

Механические повреждения корпуса или платы. Вибрации от неровной дороги могут привести к микротрещинам в пайке или смещению компонентов. Осмотрите магнитолу на наличие сколов, трещин или следов ударов. Если устройство падало или подвергалось сильной тряске, проверьте целостность дорожек на плате с помощью лупы. Особое внимание уделите силовым элементам (транзисторам, диодам) – они часто страдают от вибраций.

Несовместимость с другими устройствами. Некоторые модели Kenwood конфликтуют с CAN-шиной автомобиля или штатными мультимедийными системами. Если Protect появляется только при подключении телефона через Bluetooth или при активации камеры заднего вида, проблема в программной несовместимости. Обновите прошивку магнитолы до последней версии или отключите конфликтующие функции через меню настроек.

Пыль и грязь внутри корпуса. Мелкие частицы, попадая на плату, создают проводящие мостики между дорожками, что приводит к утечкам тока. Разберите магнитолу и очистите плату мягкой кистью или сжатым воздухом. Избегайте использования пылесоса – он может повредить компоненты статическим электричеством. После чистки нанесите тонкий слой контактного очистителя на разъемы и потенциально проблемные участки.
