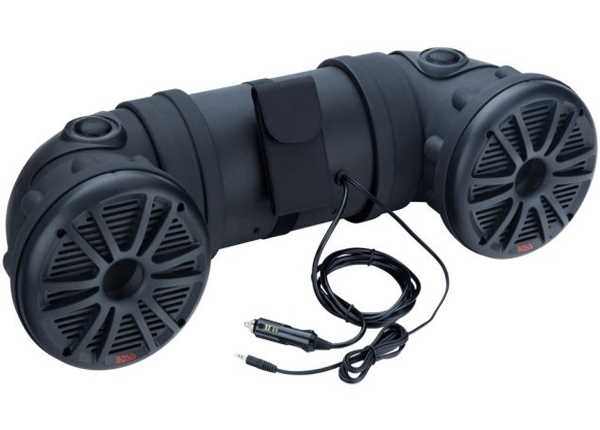

Как собрать колонку для квадроцикла

Колонка для квадроцикла – не просто аксессуар, а функциональный элемент, повышающий комфорт и безопасность на бездорожье. Стандартные решения редко учитывают специфику эксплуатации: вибрации, грязь, перепады температур. Самодельная сборка позволяет подобрать компоненты под конкретные задачи: от прослушивания музыки на стоянке до навигации в условиях плохой видимости. В этой инструкции разберём процесс от выбора материалов до финальной настройки, ориентируясь на проверенные схемы и реальные испытания.

Основные компоненты системы: динамики (4–6 Ом, мощность от 30 Вт), усилитель (класс D, 4 канала, 50–100 Вт на канал), источник питания (аккумулятор 12 В или преобразователь напряжения), провода сечением не менее 2,5 мм² и влагозащищённый корпус. Для квадроцикла критически важна герметичность: используйте силиконовые прокладки, термоусадочные трубки и водонепроницаемые разъёмы. Избегайте дешёвых китайских усилителей – они не выдерживают длительных нагрузок и перегреваются.

Крепление колонки должно выдерживать вибрации до 50 Гц и удары при езде по камням. Оптимальные точки монтажа: багажник, рулевая колонка или специальный кронштейн на раме. Для фиксации используйте болты М8 с контргайками и резиновые демпферы. Проводку прокладывайте в гофре, избегая острых кромок и мест с высокой температурой (например, рядом с глушителем). Подключение к аккумулятору – через предохранитель на 20–30 А, расположенный не далее 30 см от клеммы.

Настройка звука начинается с проверки фазировки динамиков: неправильное подключение снижает громкость на 30–40%. Используйте тестовые треки с чистыми частотами (100 Гц, 1 кГц, 10 кГц) для калибровки эквалайзера. Усилитель настраивайте на минимальное усиление, чтобы избежать искажений. Для защиты от влаги обработайте платы усилителя и разъёмы контактным спреем на основе силикона. После сборки проведите испытания: включите музыку на максимальной громкости на 10–15 минут – система не должна перегреваться или издавать посторонние шумы.

Выбор компонентов для аудиосистемы квадроцикла

Первым шагом становится определение мощности системы. Для квадроцикла оптимальный диапазон – 50–150 Вт RMS на канал. Превышение этих значений ведет к перегрузке генератора, особенно на моделях с объемом двигателя до 500 см³. Пример: усилитель Pioneer GM-D8601 (80 Вт RMS на 4 Ом) или Kicker CXA300.1 (300 Вт RMS) подойдут для разных сценариев – от фонового звука до громкой езды по бездорожью.

Головное устройство должно быть компактным и устойчивым к вибрациям. Модели с монтажным размером 1 DIN (Alpine UTE-73BT, JVC KD-X260BT) легко интегрируются в штатные места квадроциклов. Обратите внимание на наличие Bluetooth 5.0 и поддержки aptX – это снизит задержки при потоковой передаче. Влагозащита по стандарту IP54 или выше обязательна: пыль и брызги неизбежны.

• Динамики: выбирайте коаксиальные или компонентные с магнитами из неодима. Для квадроцикла критичны:
  • Диаметр: 4–6,5 дюймов (большие динамики не поместятся в стандартные места).
  • Чувствительность: от 90 дБ/Вт (например, JBL GTO629 – 93 дБ).
  • Материал диффузора: полипропилен с резиновым подвесом (Rockford Fosgate R165X3).
• Сабвуфер: если требуется низкочастотная составляющая, используйте компактные решения:
  • Закрытый корпус 8–10 дюймов (Kicker 46CWRT82 – 8 дюймов, 200 Вт RMS).
  • Активные модели с питанием от 12 В (Pioneer TS-WX1210A – 12 дюймов, 350 Вт).

Проводка и аксессуары часто недооцениваются, но от них зависит стабильность работы. Кабель питания должен быть сечением не менее 8 AWG для систем до 100 Вт и 4 AWG – свыше 200 Вт. Используйте кислородно-свободную медь (OFC) и предохранители в пределах 30–60 А. Для подключения динамиков – кабель 16 AWG с силиконовой изоляцией (Stinger SPP616). Разъемы типа SpeakON или DIN надежнее стандартных «бананов».

Тестирование компонентов перед установкой сэкономит время. Проверьте сопротивление динамиков мультиметром (должно совпадать с указанным на усилителе). Подключите систему к лабораторному блоку питания на 12 В и воспроизведите тестовый трек с частотой 50 Гц, 1 кГц и 10 кГц – искажения на высоких громкостях укажут на несовместимость компонентов. Для квадроцикла критично отсутствие резонансов на частотах 80–120 Гц: они усиливаются при вибрации рамы.

Подготовка инструментов и рабочего места перед сборкой

Сборка акустической колонки для квадроцикла требует точности и правильной организации процесса. Начните с проверки наличия всех необходимых инструментов и расходных материалов. Отсутствие даже одного элемента может затормозить работу или привести к ошибкам.

Минимальный набор инструментов включает:

• Крестовая и плоская отвёртки (размеры PH2 и 4 мм)
• Паяльная станция с тонким жалом (температура 300–350°C)
• Мультиметр для проверки сопротивления динамиков (диапазон 20 Ом)
• Бокорезы и стриппер для зачистки проводов (сечение 0,75–1,5 мм²)
• Термоусадочные трубки (диаметр 3–6 мм) и термопистолет
• Набор шестигранных ключей (1,5–5 мм) для крепления кронштейнов
• Штангенциркуль для измерения посадочных мест динамиков
• Силиконовый герметик (водостойкий, для наружных работ)

Рабочее место должно быть просторным и хорошо освещённым. Используйте стол с ровной поверхностью не менее 1×1,5 м, чтобы разложить детали и инструменты без риска их падения. Подложите под рабочую зону резиновый коврик или лист фанеры – это предотвратит повреждение стола и улучшит сцепление деталей.

Организуйте хранение мелких компонентов: сортировочные коробки с ячейками или магнитные лотки помогут избежать потери гаек, винтов и клемм. Для проводов используйте кабельные стяжки или пластиковые держатели – хаотично разбросанные провода усложняют пайку и увеличивают риск короткого замыкания.

Перед началом работ отключите все источники питания. Если планируется пайка, обеспечьте вентиляцию помещения или используйте вытяжку – пары флюса и припоя токсичны. Держите под рукой влажную тряпку для быстрого удаления излишков герметика или клея.

Проверьте совместимость компонентов. Убедитесь, что мощность усилителя соответствует параметрам динамиков (например, 50 Вт RMS на канал для 4-омных колонок). Измерьте посадочные отверстия на квадроцикле штангенциркулем – стандартные динамики имеют диаметр 100–165 мм, но нестандартные крепления потребуют доработки корпуса.

Подготовьте шаблон для разметки отверстий под динамики. Используйте картон или тонкий пластик, обведя контур динамика и отметив центры крепёжных отверстий. Это сократит время на подгонку и исключит ошибки при сверлении. Для резки металла или пластика корпуса колонки применяйте электролобзик с пилкой по металлу (зуб 14–18 TPI) или дремель с отрезным диском.

Запаситесь расходными материалами: припой ПОС-61 (0,8–1 мм), флюс ЛТИ-120, изолента ПВХ, абразивная бумага (зерно 120–240) для зачистки контактов. Держите под рукой запасные предохранители (10–15 А) и клеммы типа «мама» (2,8–4,8 мм) – они часто выходят из строя при неправильном подключении.

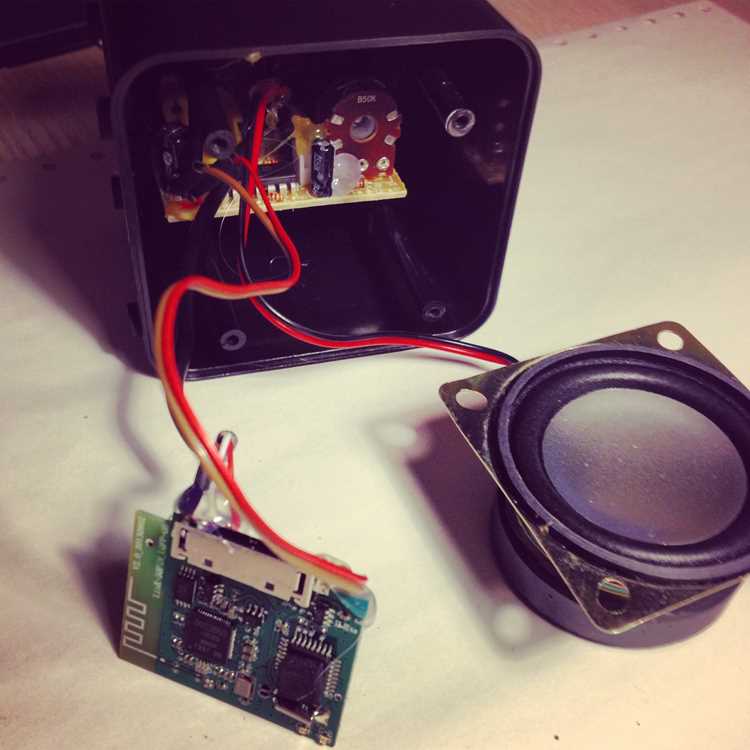

Монтаж динамиков в корпус колонки с учетом защиты от влаги

Выбор динамиков для квадроцикла начинается с анализа условий эксплуатации. Оптимальный диапазон мощности – 50–150 Вт RMS при импедансе 4 Ом. Для защиты от влаги используйте динамики с резиновым или силиконовым подвесом и полипропиленовым диффузором. Модели с IP65 или выше (например, JBL Marine, Focal Access) выдерживают прямое попадание брызг и кратковременное погружение. Избегайте бумажных диффузоров – они деформируются при влажности выше 70%.

Корпус колонки должен быть герметичным, но с возможностью отвода конденсата. Используйте влагостойкий МДФ толщиной 12–18 мм или алюминиевые профили с полимерным покрытием. Внутренние стенки обработайте антисептиком (например, «Акватекс») и покройте слоем герметика на основе полиуретана. Для крепления динамиков применяйте нержавеющие саморезы с резиновыми шайбами – они предотвращают коррозию и вибрационные повреждения.

Размещение динамиков в корпусе требует расчета акустического объема. Для 6,5-дюймовых динамиков минимальный объем – 8–12 литров, для 8-дюймовых – 15–20 литров. Используйте формулу: V = (S × H) / 1728, где S – площадь диффузора (кв. дюймы), H – ход диффузора (дюймы). Пример: для динамика с S=30 кв. дюймов и H=0,3 дюйма V ≈ 0,0052 куб. футов (0,15 л). Умножьте на 2 для пары динамиков.

Герметизация динамиков проводится в два этапа. Сначала нанесите слой жидкой резины (например, «Plasti Dip») по периметру магнитной системы и местам крепления к корпусу. Затем установите динамик, предварительно проложив по контуру уплотнительную ленту из вспененного полиэтилена толщиной 3–5 мм. Для дополнительной защиты используйте силиконовые колпачки на клеммах – они исключают короткое замыкание при попадании влаги.

Вентиляция корпуса обязательна для предотвращения скопления конденсата. Просверлите 2–3 отверстия диаметром 5–7 мм в нижней части колонки и закройте их сеткой из нержавеющей стали с ячейкой 0,5 мм. Внутрь установите влагопоглощающие пакеты с силикагелем (10–15 г на 10 л объема). Избегайте сквозных отверстий – они снижают жесткость конструкции и пропускают пыль.

Подключение динамиков выполняйте проводом сечением не менее 2,5 кв. мм с силиконовой изоляцией. Используйте паяные соединения с термоусадочной трубкой или влагозащищенные клеммники (например, WAGO 221). Проводку прокладывайте в гофрированных трубках из ПВХ, закрепляя их пластиковыми хомутами с шагом 15–20 см. Избегайте острых углов – они повреждают изоляцию при вибрации.

Финальный этап – проверка герметичности. Заполните корпус дымом (например, от дымовой шашки) и наблюдайте за утечками при давлении 0,1–0,2 атм. Альтернатива – погружение колонки в воду на 30 минут с последующим осмотром на наличие влаги внутри. При обнаружении протечек обработайте проблемные зоны герметиком «3M Marine Adhesive Sealant 5200» и повторите тест через 24 часа.

Подключение проводки и усилителя к аккумулятору квадроцикла

Разместите предохранитель на расстоянии не более 30 см от положительной клеммы аккумулятора. Номинал предохранителя рассчитывайте по формуле: I = P / U, где P – мощность усилителя в ваттах, U – напряжение бортовой сети (12 В). Например, для усилителя на 600 Вт потребуется предохранитель на 50 А. Используйте держатель предохранителя с водонепроницаемым корпусом класса IP67.

• Подключите силовой провод к клемме «+» аккумулятора через предохранитель.
• Проложите провод к усилителю по кратчайшему пути, избегая острых краев и подвижных частей квадроцикла.
• Закрепите провод пластиковыми стяжками с шагом 15–20 см, используя резиновые втулки в местах прохода через металлические элементы.
• Подключите «минус» усилителя к кузову квадроцикла в точке с минимальным сопротивлением (например, болт крепления рамы), предварительно зачистив поверхность до металла.

Для сигнальных проводов RCA и управления используйте экранированный кабель с сечением 0,5–1 мм². Проложите их отдельно от силовых линий, чтобы избежать наводок. Подключите «remote» провод усилителя к выходу магнитолы или отдельному тумблеру с напряжением 12 В. Проверьте полярность подключения мультиметром перед подачей питания: сопротивление между «+» и «–» усилителя должно быть не менее 1 кОм в выключенном состоянии.

Крепление колонки на раму или багажник квадроцикла

Выбор точки крепления зависит от конструкции рамы и типа багажника. На стальных рамах квадроциклов (например, CFMoto CF500 или Yamaha Grizzly 700) оптимальны зоны с усиленными косынками или поперечинами – там толщина металла достигает 3–4 мм, что обеспечивает надежную фиксацию. Для алюминиевых рам (как у Polaris Sportsman 850) используйте штатные отверстия под аксессуары или приваривайте дополнительные пластины толщиной не менее 5 мм.

Багажники с грузоподъемностью от 50 кг (например, Kolpin или SuperATV) подходят для установки колонок весом до 15 кг. Проверьте расположение крепежных отверстий: расстояние между ними должно совпадать с монтажными проушинами колонки. Если отверстий нет, используйте U-образные хомуты из нержавеющей стали диаметром 8–10 мм с резиновыми прокладками для гашения вибраций.

Для колонок с нижним креплением (как JBL PartyBox или Sony SRS-XG500) потребуется жесткая платформа. Изготовьте ее из стального листа 3 мм с отбортовкой по краям или используйте готовые адаптеры, например, QuadBoss Audio Mount. Платформу закрепите болтами М8 с классом прочности 8.8 и контргайками, предварительно обработав резьбу фиксатором Loctite 243.

На квадроциклах с независимой задней подвеской (например, Can-Am Outlander) избегайте крепления колонки к рычагам или амортизаторам – динамические нагрузки быстро разрушат соединение. Вместо этого используйте поперечную балку багажника или удлините раму сваркой дополнительной трубы диаметром 30–40 мм. При сварке применяйте электроды УОНИ-13/55 и зачищайте швы до металлического блеска.

Виброизоляция критична для долговечности колонки. Между крепежными элементами и рамой установите прокладки из резины Shore A 60–70 (например, от компании VibraTech) или полиуретановые втулки толщиной 5 мм. Для багажников с пластиковыми накладками используйте демпфирующие подушки из вспененного полиэтилена – они снижают резонанс на 40–60% при частотах 50–200 Гц.

Электропроводку закрепите пластиковыми хомутами с шагом 15–20 см, избегая острых кромок рамы. Кабель питания сечением не менее 4 мм² (для колонок мощностью до 300 Вт) проложите в гофрированной трубке ПВХ диаметром 16 мм. Разъемы защитите термоусадочной трубкой с клеевым слоем и дополнительно загерметизируйте силиконом Dow Corning 732.

После установки проверьте жесткость крепления, приложив усилие 50 Н в разных направлениях. Колонка не должна смещаться более чем на 2 мм. На квадроциклах с высоким центром тяжести (например, Arctic Cat Alterra 700) сместите точку крепления ближе к продольной оси, чтобы избежать опрокидывания при резких маневрах.

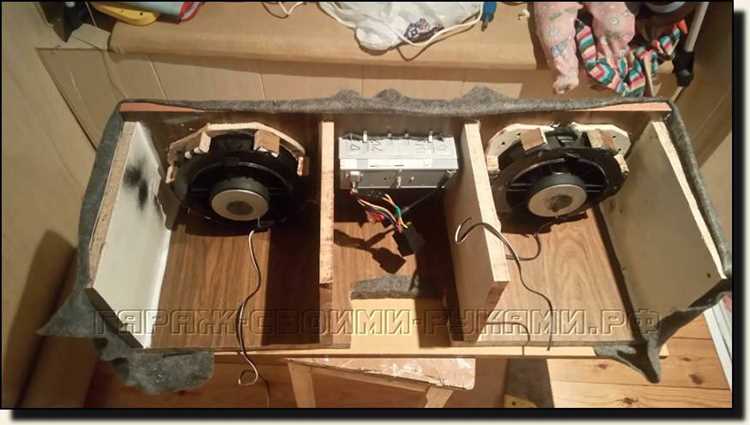

Настройка звука и проверка работы системы в разных режимах

Подключите колонку к источнику звука через Bluetooth или AUX-кабель. Установите громкость на 50–60% от максимума и воспроизведите тестовый трек с равномерным частотным спектром (например, розовый шум или инструментальную композицию с басами на уровне 80–100 Гц). Используйте эквалайзер в приложении плеера или на самом устройстве: поднимите низкие частоты на +2–3 дБ, средние (1–4 кГц) оставьте без изменений, высокие (8–12 кГц) скорректируйте на -1–2 дБ. Это компенсирует потери на открытом воздухе и предотвратит искажения на высокой громкости.

Проверьте работу системы в статике и движении. На холостом ходу квадроцикла (об/мин ~1500) уровень шума двигателя не должен заглушать звук – при необходимости увеличьте громкость на 10–15%. Во время езды по ровной поверхности на скорости 30–40 км/ч протестируйте разборчивость вокала и чистоту басов: если бас «бубнит» или голос теряется, уменьшите низкие частоты на 1–2 дБ и добавьте средние на +1 дБ. На бездорожье при 50+ км/ч шум ветра и подвески потребует поднять общую громкость до 80–90%, но следите за искажениями – они сигнализируют о перегрузке динамиков.

Оцените работу колонки в разных режимах питания. При подключении к бортовой сети квадроцикла (12 В) напряжение может падать до 11,5 В под нагрузкой – если звук становится тише или появляются провалы, установите конденсатор ёмкостью 1–2 Фарад между аккумулятором и усилителем. При питании от Powerbank проверьте стабильность работы на максимальной громкости в течение 30 минут: падение мощности или отключения указывают на недостаточную ёмкость источника (рекомендуется не менее 20 000 мА·ч).

Зафиксируйте настройки для разных сценариев. Создайте три пресета в эквалайзере: «Трасса» (басы +4 дБ, высокие -3 дБ), «Лес» (средние +2 дБ, низкие без изменений), «Стоянка» (нейтральный профиль). Сохраните их в памяти устройства или приложения. После каждой поездки очищайте динамики от пыли и влаги – даже мелкие частицы снижают эффективность звучания на 10–15%.
