Почему рябит телевизор кабельное телевидение

Рябь на экране при просмотре кабельного телевидения – распространённая проблема, вызванная техническими сбоями в цепочке передачи сигнала. Чаще всего дефект проявляется в виде горизонтальных или вертикальных полос, мерцания, размытия изображения или артефактов. Основные причины кроются в некачественном кабеле, неисправностях ресивера, помехах от внешних источников или ошибках на стороне провайдера. Разберём ключевые факторы и способы их устранения.

Повреждённый или низкокачественный кабель – первая и самая вероятная причина. Коаксиальные кабели с повреждённой изоляцией, окисленными контактами или пережатыми участками теряют до 30–50% сигнала. Особенно критичны участки соединений: F-разъёмы, сплиттеры и переходники. Если кабель проложен рядом с источниками электромагнитных помех (электропроводкой, роутерами, микроволновками), уровень шума возрастает, что приводит к искажениям. Решение: заменить кабель на новый (RG-6 с двойным экранированием), проверить целостность разъёмов и минимизировать длину линии до 30 метров.

Неисправности ресивера или тюнера также вызывают рябь. Перегрев устройства, сбои в прошивке или аппаратные дефекты (например, неисправный конденсатор в блоке питания) приводят к нестабильной обработке сигнала. Симптомы: зависания, пропадание звука, артефакты на экране. Диагностика: подключить другой ресивер или проверить текущий на другом телевизоре. Если проблема исчезла – требуется ремонт или замена устройства. В случае программных сбоев поможет сброс к заводским настройкам или обновление ПО.

Помехи от внешних источников – ещё один фактор. Радиопередающие устройства, сварочные аппараты, неисправные бытовые приборы создают электромагнитные наводки, которые проникают в кабельную сеть. Особенно уязвимы аналоговые каналы и цифровые потоки с низким битрейтом. Для защиты используйте ферритовые фильтры на кабеле, экранированные розетки и избегайте прокладки кабеля параллельно силовым линиям. Если помехи исходят от соседних квартир, потребуется установка усилителя сигнала с фильтром шумов.

Проблемы на стороне провайдера часто остаются незамеченными. Падение уровня сигнала на магистрали, неисправности головной станции или перегрузка сети в часы пик приводят к ухудшению качества. Проверить это можно, измерив уровень сигнала ресивером (оптимальные значения: 60–80 дБмкВ для аналогового ТВ, 45–75 дБмкВ для цифрового). Если показатели ниже нормы – обратитесь в техническую поддержку с указанием точных данных. В некоторых случаях помогает перенастройка частот или замена оборудования на узле провайдера.

Для точной диагностики используйте мультиметр или анализатор сигнала. Измерьте сопротивление кабеля (должно быть 75 Ом), проверьте уровень затухания на разных участках. Если рябь появляется только на определённых каналах, вероятно, проблема в настройках ресивера или некорректной работе декодера. В цифровом ТВ артефакты часто связаны с ошибками коррекции (BER > 10^-6), что требует проверки параметров модуляции (QAM 64/256).

Какие неисправности кабеля вызывают рябь на экране

Рябь на экране при просмотре кабельного ТВ чаще всего провоцируют физические дефекты коаксиального кабеля: микротрещины в экранирующей оплётке, окисление центральной жилы или её смещение относительно диэлектрика. Даже 10% повреждения оплётки снижает помехозащищённость на 30–40 дБ, что приводит к наводкам от бытовых приборов (роутеры, микроволновки) и соседних кабелей. Особенно критичны участки сгиба – при радиусе менее 5 диаметров кабеля (например, 25 мм для RG-6) сигнал затухает на 15–20%. Проверьте кабель на отсутствие заломов и коррозии разъёмов F-типа: окисление контактов увеличивает сопротивление до 5 Ом, что эквивалентно потере 6–8 дБ уровня сигнала.

Негерметичные соединения или некачественная обжимка разъёмов – вторая по распространённости причина. Если при подключении кабеля к ТВ или ресиверу экран «снежит» или рябит при движении, измерьте уровень сигнала анализатором: при значении ниже 60 дБмкВ (для DVB-C) или 45 дБ (для аналогового ТВ) требуется замена кабеля или переобжим разъёмов с использованием обжимного инструмента и термоусадочной трубки. Для диагностики отключите все усилители и сплиттеры – если рябь исчезнет, проблема в них, а не в кабеле.

Как проверить качество соединения антенного штекера

Отключите кабель от телевизора и осмотрите штекер: центральный контакт должен выступать на 2–3 мм без изгибов, оплётка – равномерно распределена по корпусу без обрывов. Проверьте сопротивление между центральной жилой и оплёткой мультиметром: при исправном кабеле оно должно быть не менее 1 МОм. Если значение ниже 100 кОм – замените штекер или кабель. Зачистите изоляцию на 10–12 мм, убедитесь, что экран не касается центральной жилы, и обожмите новый F-коннектор с усилием 15–20 Н·м.

Подключите кабель к телевизору и запустите встроенный анализатор сигнала (меню «Настройки» → «Каналы» → «Качество сигнала»). Уровень сигнала должен быть 60–80 дБмкВ, отношение сигнал/шум – не менее 30 дБ. Если значения ниже, проверьте кабель на изломы: согните его под углом 90° в нескольких местах – при повреждении изображение будет рваться. Используйте только кабель RG-6 с медной жилой и двойным экраном (плотность оплётки ≥77%), избегайте алюминиевых аналогов.

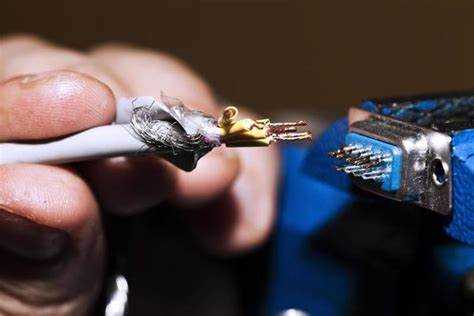

Влияние слабого сигнала на изображение: признаки и решения

Основные причины ослабления сигнала делятся на три категории: проблемы на стороне провайдера, повреждения кабельной инфраструктуры и неисправности оборудования абонента. В таблице ниже приведены типичные источники потерь и их влияние на уровень сигнала:

Для диагностики используйте измеритель уровня сигнала или встроенные меню ресивера (например, в моделях Humax или World Vision пункт «Информация о сигнале»). Оптимальный диапазон для цифрового ТВ – 65–75 дБмкВ. Если значение ниже, проверьте кабель на изломы, замените разъемы и убедитесь в отсутствии параллельных подключений без усилителя. При использовании разветвителей выбирайте модели с минимальными потерями (например, с проходным затуханием не более 3,5 дБ).

В многоквартирных домах слабый сигнал часто вызван устаревшей домовой распределительной сетью. Если замена кабеля на участке от щита до квартиры не дала результата, требуйте от провайдера проверки магистрального усилителя или замены ответвителей. В частных домах эффективным решением станет установка внешнего антенного усилителя с регулировкой коэффициента усиления (например, Alcad AI-200 или Terra HA-126). Усилитель монтируется на расстоянии не более 10 метров от антенны, чтобы избежать накопления шумов.

При подключении нескольких телевизоров используйте активные разветвители с питанием (например, Televes 5585) или отдельные усилители для каждой линии. Пассивные разветвители на 3 и более выходов снижают сигнал на 10–15 дБ, что критично для цифрового вещания. Если рябь появляется только на одном канале, проверьте его частоту в настройках ресивера – возможно, требуется перенастройка тюнера или обновление ПО приставки.

Временные помехи (например, от работы электроприборов) устраняются установкой ферритовых фильтров на кабель. Для кабелей длиной более 30 метров используйте только высококачественный коаксиал с медным центральным проводником и двойным экранированием (например, RG-6 или SAT-703). Избегайте скруток – даже одна некачественная скрутка увеличивает потери на 5–7 дБ. При невозможности устранить проблему самостоятельно закажите услугу диагностики у провайдера: специалисты проверят сигнал на каждом участке сети с помощью анализатора спектра.

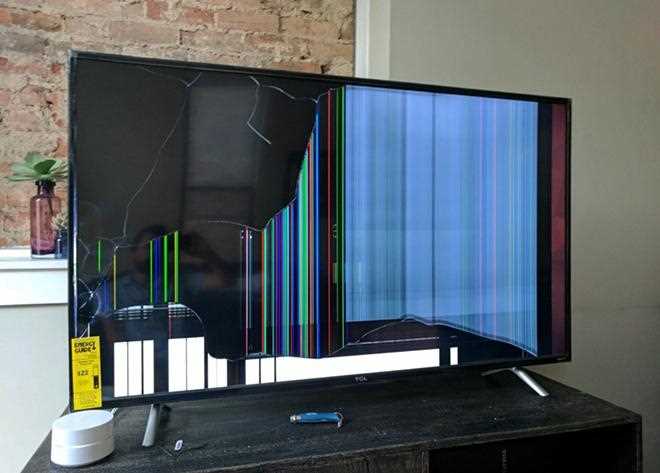

Почему рябь появляется только на некоторых каналах

Рябь на отдельных каналах связана с различиями в параметрах их вещания. Большинство провайдеров кабельного ТВ используют разные частотные диапазоны и модуляции для разных каналов: например, аналоговые каналы (NTSC/PAL) передаются на частотах 48–862 МГц с амплитудной модуляцией, а цифровые (DVB-C) – в диапазоне 110–862 МГц с QAM-модуляцией (16-QAM, 64-QAM, 256-QAM). Если на линии возникают помехи – например, от неисправного усилителя, окисленных контактов или соседних электроприборов – они сильнее влияют на каналы с более высокими частотами или сложными модуляциями. Так, цифровые каналы с 256-QAM (обычно HD-контент) теряют стабильность при уровне сигнала ниже 50 дБмкВ, тогда как аналоговые могут работать при 40 дБмкВ.

• Проверьте уровень сигнала на проблемных каналах через меню ТВ-приставки или ресивера: отклонение более ±3 дБ от нормы (обычно 60–70 дБмкВ) указывает на неисправность. Используйте анализатор спектра или встроенные инструменты приставки (например, в ресиверах на базе Linux – пункт «Диагностика сигнала»).
• Оцените соотношение сигнал/шум (C/N): для цифровых каналов минимально допустимое значение – 30 дБ. Если оно ниже, замените кабель на экранированный (RG-6 с двойным экраном) или установите фильтр нижних частот для подавления помех от Wi-Fi (2,4 ГГц) и LTE (800–2600 МГц).
• Сравните параметры модуляции: каналы с 256-QAM требуют более качественного сигнала, чем 64-QAM. Если рябь возникает только на HD-каналах, снизьте уровень модуляции в настройках ресивера (если поддерживается) или обратитесь к провайдеру для переключения на менее требовательный стандарт.
• Исключите влияние соседних устройств: микроволновые печи, дешевые блоки питания и светодиодные лампы создают помехи в диапазоне 50–200 МГц. Отключите их на время тестирования.

Как настроить тюнер или ресивер для устранения помех

Первым шагом проверьте качество кабельного подключения. Убедитесь, что F-коннектор плотно закручен на входе ресивера и не имеет механических повреждений. Окисленные или погнутые контакты часто становятся причиной помех – зачистите их мелкозернистой наждачной бумагой (P600) или замените разъем. Если используется удлинительный кабель, сократите его длину до минимума: каждый дополнительный метр снижает уровень сигнала на 0,2–0,5 дБ.

В меню ресивера найдите раздел «Настройки антенны» или «Уровень сигнала». Оптимальные значения для стабильного приема:

• Уровень сигнала: 60–80% (не менее 45 дБмкВ для цифрового ТВ);
• Качество сигнала: 80–100% (BER – менее 10^-6);
• MER (модуляционная ошибка): выше 25 дБ.

Если показатели ниже, перейдите к ручной настройке частот.

Для аналогового ТВ выполните точную подстройку частоты канала. В меню ресивера выберите «Ручная настройка» и введите параметры:

• Частота: уточните по таблице вещания провайдера (например, 471,25 МГц для 21 канала);
• Тип модуляции: PAL или SECAM;
• Полоса пропускания: 8 МГц.

Сохраните настройки и проверьте изображение. При необходимости скорректируйте частоту с шагом 0,1 МГц.

В цифровых ресиверах активируйте функцию «Автокоррекция ошибок» (FEC). В настройках DVB-C установите:

• Модуляция: 64-QAM или 256-QAM (зависит от провайдера);
• Скорость потока: 6875 KS/s (стандарт для большинства операторов);
• Интервал защиты: 1/32.

Если провайдер использует нестандартные параметры, запросите их у технической поддержки.

Обновите прошивку ресивера. Производители регулярно выпускают патчи, устраняющие аппаратные конфликты. Скачайте последнюю версию с официального сайта, запишите на USB-флешку (FAT32) и установите через меню «Обновление ПО». Для моделей:

• General Satellite: файл с расширением .abs;
• World Vision: .bin;
• Openbox: .upd.

После обновления выполните сброс к заводским настройкам и перенастройте каналы.

Проверьте электромагнитную совместимость оборудования. Разместите ресивер на расстоянии не менее 50 см от источников помех: роутеров, микроволновок, блоков питания. Используйте экранированный коаксиальный кабель (RG-6 с двойным экраном, затухание ≤18 дБ/100 м на 862 МГц). Если в доме установлены усилители сигнала, отключите их и проверьте качество приема – избыточное усиление вызывает перегрузку тюнера.

При сохранении помех замените блок питания ресивера. Импульсные источники питания с некачественными фильтрами создают высокочастотные наводки. Используйте адаптер с линейным стабилизатором напряжения (например, 12 В, 2 А) и проверьте выходное напряжение мультиметром – отклонение не должно превышать ±0,2 В. Для ресиверов с внешними антеннами подключите гальваническую развязку (разделительный трансформатор) между кабелем и входом тюнера.

Роль усилителя сигнала в стабильности картинки

Усилитель сигнала компенсирует потери мощности при передаче телевизионного сигнала по коаксиальному кабелю. Стандартный кабель RG-6 теряет до 19 дБ на 100 метров на частоте 862 МГц (верхняя граница DVB-C). Без усилителя уровень сигнала на входе тюнера падает ниже минимального порога в 45–55 дБмкВ, что вызывает рябь, артефакты или полное пропадание изображения. Особенно критично это для многоквартирных домов, где длина магистрали превышает 50 метров, а разветвители дополнительно ослабляют сигнал на 3,5–7 дБ на каждый выход.

Неправильно подобранный усилитель ухудшает качество картинки сильнее, чем его отсутствие. Широкополосные модели с коэффициентом усиления выше 25 дБ создают интермодуляционные искажения, когда сильные каналы подавляют слабые. Для DVB-C оптимальны узкополосные усилители с регулировкой усиления в диапазоне 15–20 дБ и уровнем шума не более 5 дБ. Пример: усилитель Alcad AI-200 с полосой пропускания 47–862 МГц и шагом регулировки 1 дБ позволяет точно настроить сигнал под конкретную инфраструктуру.

Усилитель должен устанавливаться как можно ближе к источнику сигнала – на выходе головной станции или первого разветвителя. Каждый дополнительный метр кабеля после усилителя снижает эффективность на 0,2–0,5 дБ. Если усилитель монтируется в слаботочном щитке на этаже, его питание должно подаваться через отдельный блок на 12–24 В с защитой от скачков напряжения. Использование пассивных ответвителей после усилителя вместо активных разветвителей предотвращает перегрузку выходных каскадов.

Проверка уровня сигнала после установки усилителя обязательна. Измерения проводятся анализатором спектра или тюнером с функцией мониторинга (например, TBS 5520SE). Целевые значения: 60–70 дБмкВ на входе телевизора, разброс между каналами не более 12 дБ. Если после усиления сигнал превышает 80 дБмкВ, требуется аттенюатор на 3–6 дБ. Для систем с числом абонентов свыше 32 рекомендуется использовать магистральные усилители с АРУ (автоматической регулировкой усиления), например, Teleste AC2000, которые стабилизируют выходной уровень при колебаниях входного сигнала.

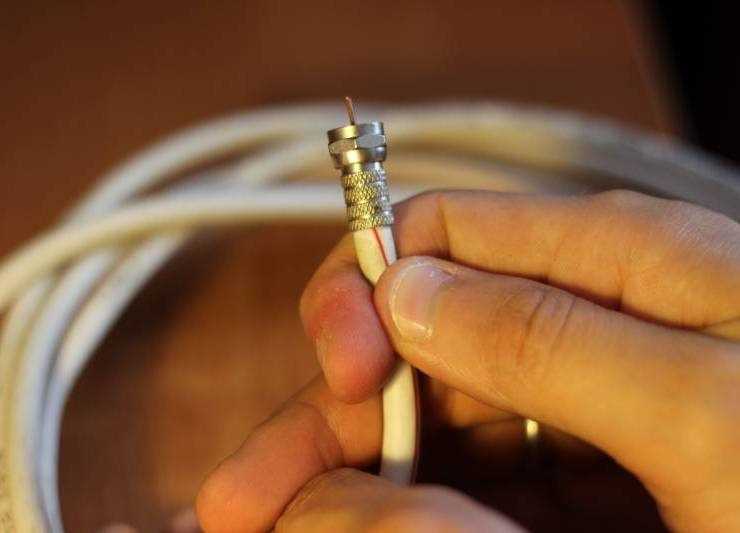

Когда стоит заменить кабельную разводку в квартире

Проверьте состояние разъёмов и соединений. Если F-коннекторы окислены, а экранирующая оплётка проржавела или оборвана, сигнал теряет до 30% мощности. Замените разводку, если:

• при подключении нового телевизора или тюнера качество изображения не улучшается;
• рябь появляется только на определённых каналах (особенно HD), что указывает на недостаточную полосу пропускания;
• при сгибании кабеля в проблемных местах помехи усиливаются.

Современные многоканальные пакеты (от 100+ каналов) и интерактивные сервисы (VOD, catch-up TV) требуют пропускной способности не менее 1 Гбит/с для Ethernet-части разводки. Если в квартире проложен витая пара категории 5 или ниже, замена на Cat 5e/6/6a обязательна. Для аналогового ТВ достаточно коаксиала с медной жилой и двойным экранированием (например, Belden 1694A), но при переходе на цифровое вещание старые провода становятся узким местом.

Замерьте уровень сигнала с помощью анализатора спектра или тестового тюнера. Нормальные значения для DVB-C:

1. Уровень сигнала: 60–80 дБмкВ (ниже 50 – критично).
2. Отношение сигнал/шум (SNR): не менее 30 дБ (для HD – от 35 дБ).
3. BER (коэффициент ошибок): менее 1×10^-6.

Если показатели не соответствуют, а усилители или фильтры не помогают, разводка подлежит замене. Используйте кабель с волновым сопротивлением 75 Ом и затуханием не более 18 дБ/100 м на 1 ГГц.

При ремонте или перепланировке замените разводку, если кабель проложен в стяжке, за гипсокартоном или рядом с силовыми проводами. Электромагнитные наводки от сети 220 В создают помехи, которые не устраняются даже качественными разделителями. Оптимальный вариант – прокладка в кабель-каналах или гофре с соблюдением расстояния не менее 30 см от электропроводки. Для квартир площадью свыше 70 м² рекомендуется использовать активные сплиттеры с усилением или оптоволоконные решения.

Как отличить аппаратные проблемы от внешних помех

Проверьте качество сигнала через меню телевизора. В большинстве моделей есть встроенный анализатор: уровень сигнала (должен быть 60–80%) и отношение сигнал/шум (не ниже 30 дБ). Если показатели стабильно низкие на всех каналах, виноват либо кабель, либо приставка. Если значения скачут – помехи от внешних источников: соседских Wi-Fi-роутеров, лифтов, промышленного оборудования или даже солнечной активности.

Используйте тестовый генератор сигнала или заведомо исправную приставку. Подключите её к телевизору через тот же кабель – если рябь пропала, проблема в оригинальной приставке. Если осталась, проверьте кабель на повреждения: перегибы, окисление контактов, некачественные разъёмы. Для диагностики замените кабель на короткий (1–2 метра) высокочастотный (RG-6) с двойным экранированием.

Обратите внимание на характер ряби. Аппаратные проблемы чаще проявляются как горизонтальные полосы, «снег», зависание изображения или цветовые артефакты. Внешние помехи дают вертикальные линии, мерцание, «муар» или кратковременные искажения, синхронизированные с работой бытовых приборов (холодильник, микроволновка). Запишите видео с экрана и проанализируйте частоту появления дефектов – случайные всплески указывают на помехи.

Отключите все устройства в доме, кроме телевизора и приставки. Если рябь исчезла, поочерёдно включайте приборы, чтобы выявить источник помех. Особое внимание уделите импульсным блокам питания (зарядки, светодиодные лампы, компьютеры), которые создают высокочастотные наводки. Для проверки подключите телевизор через сетевой фильтр с гальванической развязкой или ИБП.

Проверьте антенный вход телевизора на предмет окисления или механических повреждений. Вставьте кабель в разъём до упора и слегка покачайте – если изображение меняется, контакт ненадёжен. Очистите разъём спиртом и замените F-коннектор. Если телевизор подключён через HDMI, протестируйте другой порт или кабель – неисправный разъём часто даёт рябь только на одном источнике сигнала.

Сравните работу телевизора с другим источником сигнала. Подключите игровую консоль, Blu-ray-плеер или стриминговую приставку – если рябь отсутствует, проблема в кабельном сигнале или приставке провайдера. Если дефект сохраняется, неисправен тюнер телевизора или его плата обработки видео. В этом случае поможет только сервисный центр, особенно если телевизор на гарантии.

Для точной диагностики используйте осциллограф или анализатор спектра. Подключите его к антенному кабелю и измерьте уровень сигнала на частоте проблемного канала. Пиковые выбросы выше 80 дБмкВ указывают на помехи, а стабильно низкий уровень – на неисправность кабеля или усилителя. Если оборудования нет, обратитесь к провайдеру для проверки линии – многие компании предоставляют такую услугу бесплатно.
