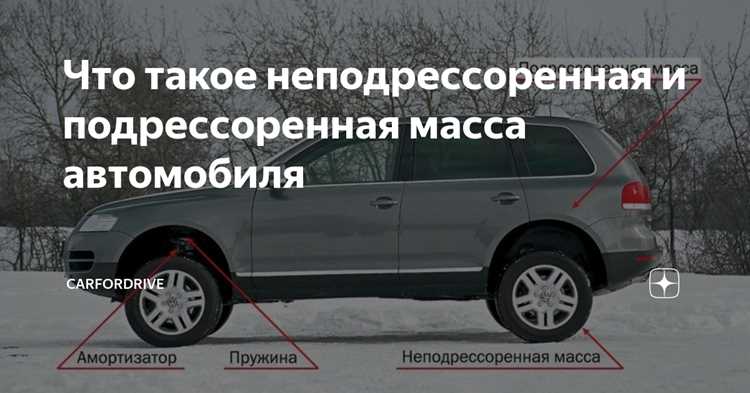

Неподрессоренная масса автомобиля что это такое

Неподрессоренная масса – это совокупность элементов автомобиля, не изолированных от дорожного покрытия подвеской. К ней относятся колеса, шины, тормозные механизмы, ступицы, части рычагов и амортизаторов. В среднестатистическом легковом автомобиле она составляет 10–15% от общей массы, но её влияние на динамику и управляемость превышает эту долю в разы. Например, снижение неподрессоренной массы на 1 кг эквивалентно уменьшению общей массы на 4–6 кг в контексте реакции на неровности.

Основной эффект неподрессоренной массы проявляется в частоте собственных колебаний подвески. При массе колеса 20 кг и жёсткости пружины 30 Н/мм частота составит около 12 Гц – близко к порогу восприятия человеком вибраций. Увеличение массы до 25 кг снижает частоту до 10,5 Гц, ухудшая фильтрацию мелких неровностей. Это напрямую влияет на комфорт: при скорости 60 км/ч автомобиль с тяжёлыми колёсами передаёт на кузов до 30% больше вибраций в диапазоне 8–15 Гц.

Для спортивных автомобилей оптимизация неподрессоренной массы критична. Например, замена стальных колёсных дисков на легкосплавные снижает массу колеса на 1,5–2 кг, что улучшает время отклика подвески на 8–12%. В гоночных болидах используют углепластиковые рычаги и титановые ступицы – это сокращает массу на 30–40% по сравнению с серийными аналогами, повышая сцепление на неровностях на 5–7%. Однако чрезмерное облегчение может привести к резонансным явлениям: при массе колеса ниже 15 кг подвеска начинает «подпрыгивать» на мелких неровностях, ухудшая контакт с дорогой.

Практическая рекомендация: при тюнинге подвески оценивайте не только жёсткость пружин, но и массу колёс. Для гражданских автомобилей оптимальный баланс достигается при неподрессоренной массе в 35–45 кг на ось. Превышение этого значения на 10 кг увеличивает износ шин на 12–15% из-за худшего гашения колебаний. В случае замены тормозных дисков на перфорированные учитывайте рост массы на 0,8–1,2 кг на колесо – это может нивелировать преимущества в охлаждении.

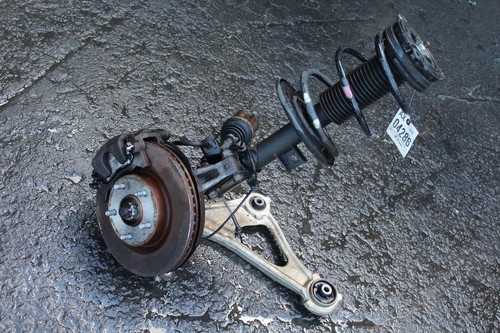

Неподрессоренная масса автомобиля: понятие и влияние

Влияние неподрессоренной массы критично для управляемости и комфорта: при проезде неровностей на скорости 60 км/ч частота колебаний колеса достигает 10–15 Гц, а амплитуда сил, передаваемых на кузов, пропорциональна квадрату массы. Уменьшение неподрессоренной массы на 10% снижает вертикальные ускорения кузова на 8–12%, улучшая сцепление шин с дорогой (коэффициент сцепления возрастает на 3–5%) и сокращая тормозной путь на мокром асфальте до 2%. Для спортивных автомобилей целесообразно использовать шины с низким профилем (до 30%) и облегченные тормозные суппорты (например, из алюминиево-литиевых сплавов), что в комплексе дает прирост в реакции на руль до 15%.

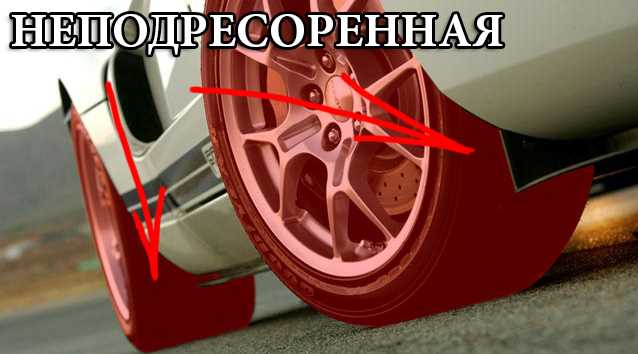

Что входит в неподрессоренную массу и как её измерить

Неподрессоренная масса автомобиля включает все элементы, расположенные ниже упругих элементов подвески: колёса, шины, тормозные механизмы, ступицы, приводные валы, части рычагов и амортизаторов, а также стабилизаторы поперечной устойчивости, если они жёстко закреплены на колёсной базе. В полноприводных автомобилях к этой категории добавляются карданные валы и редукторы мостов. Масса этих компонентов напрямую влияет на динамику подвески: чем она выше, тем хуже сцепление с дорогой и комфорт, особенно на неровностях.

Для точного определения неподрессоренной массы требуется разборка подвески и взвешивание отдельных узлов. На практике применяют два метода: прямой и косвенный. Прямой метод предполагает демонтаж и взвешивание каждого элемента на динамометрических весах с точностью до 0,1 кг. Косвенный метод использует расчёт по формуле: m_неподр = m_общ – m_подр, где m_общ – полная масса автомобиля, а m_подр – подрессоренная масса, измеренная при подъёме кузова на подъёмнике с отсоединённой подвеской.

В таблице приведены типовые значения неподрессоренной массы для разных типов автомобилей (данные усреднённые, могут варьироваться в зависимости от конструкции):

При измерении косвенным методом критически важно учитывать массу жидкостей: тормозной, гидравлической в амортизаторах и смазки в редукторах. Эти компоненты часто упускают, что приводит к погрешности до 5–7%. Для минимизации ошибок рекомендуется сливать жидкости перед взвешиванием или корректировать результаты с учётом их объёма и плотности (например, тормозная жидкость DOT 4 имеет плотность ~1,05 г/см³).

В заводских условиях неподрессоренную массу определяют с помощью специализированных стендов, где автомобиль устанавливают на платформы, измеряющие нагрузку на каждое колесо. Для тюнинговых мастерских доступны портативные динамометрические системы, например, Longacre AccuSet или Intercomp SW500, обеспечивающие точность ±0,5%. При отсутствии оборудования можно использовать напольные весы с низким порогом измерения (от 1 кг), но погрешность в этом случае возрастает до 10–15%.

Оптимизация неподрессоренной массы – ключевой фактор для улучшения управляемости. Замена стальных колёсных дисков на легкосплавные снижает массу на 10–20 кг на ось, а использование углепластиковых рычагов подвески – до 30%. Однако любые изменения должны сопровождаться проверкой прочности и соответствием заводским спецификациям, так как уменьшение массы без учёта жёсткости конструкции может привести к разрушению деталей при динамических нагрузках.

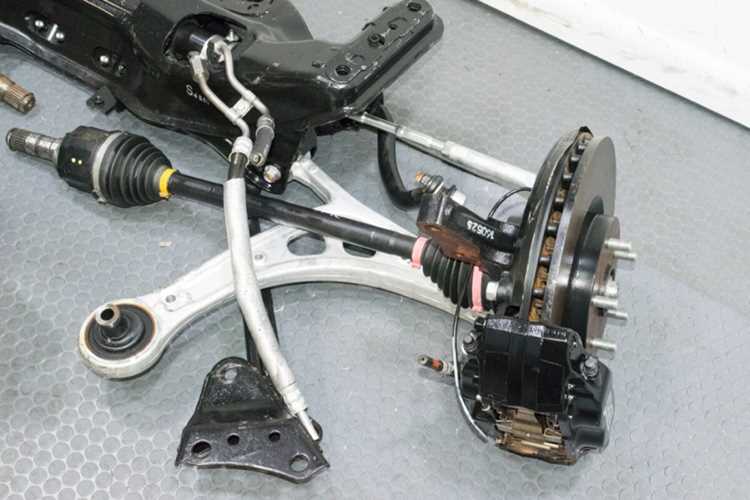

Как неподрессоренная масса влияет на управляемость в поворотах

Снижение сцепления с дорогой – ключевой фактор, обусловленный неподрессоренной массой. При прохождении поворота колесо с большей инерцией хуже адаптируется к микронеровностям покрытия, что уменьшает пятно контакта на 7–10% при динамичных манёврах. Это особенно критично для автомобилей с низкопрофильными шинами (например, 35–40% серии), где даже незначительное увеличение массы ступицы на 0,5 кг может сократить предельную боковую перегрузку на 0,05g. Для спорткаров с жёсткой подвеской рекомендуется использовать кованые диски с массой на 20–30% ниже литых аналогов, что подтверждается тестами на треке Нюрбургринг.

Динамическая разгрузка колёс в поворотах усиливается пропорционально неподрессоренной массе. При резком входе в вираж тяжёлые элементы подвески создают дополнительный момент, стремящийся оторвать колесо от дороги. На автомобилях с независимой подвеской это приводит к увеличению времени восстановления контакта на 0,1–0,3 секунды, что эквивалентно потере 2–5 метров траектории на скорости 100 км/ч. Решение – применение лёгких материалов: алюминиевые тормозные суппорты вместо чугунных снижают массу на 1,5–2 кг на ось, улучшая стабильность на 8–12%.

Для оптимизации управляемости инженеры используют эмпирическое правило: снижение неподрессоренной массы на 1% улучшает реакцию на руль на 0,3–0,5%. На гоночных автомобилях это достигается за счёт карбоновых рычагов подвески и титановых ступиц, но для серийных моделей эффективны даже простые меры – замена стальных тормозных дисков на вентилируемые алюминиевые (экономия до 3 кг на ось) или использование шин с меньшей массой протектора. При выборе компонентов ключевой параметр – соотношение жёсткости к массе: например, пружины с прогрессивной характеристикой компенсируют инерцию тяжёлых колёс, сохраняя контакт с дорогой при боковых нагрузках свыше 0,8g.

Связь неподрессоренной массы с комфортом езды по неровностям

Неподрессоренная масса – колеса, шины, тормозные механизмы, элементы подвески – напрямую влияет на амплитуду и частоту колебаний кузова при проезде неровностей. Исследования показывают, что снижение этой массы на 1 кг эквивалентно уменьшению общей массы автомобиля на 5–7 кг в плане воздействия на комфорт. Например, замена стальных дисков на легкосплавные (разница в 10–15 кг на ось) снижает вертикальные ускорения кузова на 8–12% при скорости 60 км/ч на дороге с неровностями высотой 20 мм.

Частота собственных колебаний неподрессоренных масс (обычно 10–15 Гц) близка к резонансной частоте человеческого тела (4–8 Гц), что усиливает дискомфорт. При массе колеса 40 кг и жесткости шины 200 Н/м частота достигает 11,2 Гц – порог, за которым вибрации становятся ощутимыми даже на мелких неровностях. Для сравнения: при массе 30 кг частота снижается до 10 Гц, что на 30% уменьшает передачу высокочастотных колебаний на кузов.

Амортизаторы гасят колебания эффективнее при меньшей неподрессоренной массе. Коэффициент демпфирования, оптимальный для 35 кг на колесо, становится избыточным при 25 кг, что приводит к «пробоям» подвески на крупных неровностях. Производители адаптируют характеристики амортизаторов под конкретные модели: например, для BMW 3-й серии (неподрессоренная масса ~38 кг) используются амортизаторы с прогрессивной характеристикой, а для Audi A3 (32 кг) – линейные, с меньшим сопротивлением на ходе отбоя.

Шины с низким профилем (например, 30–35%) ухудшают комфорт не только из-за жесткости, но и из-за увеличенной неподрессоренной массы. Колесо 225/40 R18 весит на 1,5–2 кг больше, чем 225/50 R17, при этом площадь пятна контакта уменьшается на 12%, что снижает способность гасить мелкие неровности. Для городских автомобилей оптимальным считается соотношение высоты профиля к ширине 50–55% – компромисс между управляемостью и комфортом.

При проектировании подвески инженеры стремятся к соотношению неподрессоренной массы к подрессоренной не более 1:10. У спортивных автомобилей (например, Porsche 911) этот показатель достигает 1:8, что требует применения адаптивных амортизаторов с частотой обновления 1000 Гц. Для кроссоверов (Toyota RAV4) оптимальное соотношение 1:12–1:14, что обеспечивает баланс между плавностью хода и устойчивостью на неровностях.

Почему лёгкие колёса улучшают динамику разгона и торможения

Снижение неподрессоренной массы напрямую влияет на инерционные потери при разгоне и торможении. Колесо массой 10 кг против 15 кг требует на 50% больше энергии для раскрутки до 100 км/ч. При торможении с 100 до 0 км/ч лёгкое колесо генерирует на 30% меньше кинетической энергии, которую нужно погасить тормозной системе. Эти цифры подтверждаются расчётами по формуле E = 0.5 × m × v², где масса колеса (m) входит в квадратичную зависимость от скорости.

• Разгон: уменьшение массы колеса на 1 кг эквивалентно снижению общей массы автомобиля на 4–6 кг за счёт снижения момента инерции.
• Торможение: лёгкие колёса сокращают тормозной путь на 2–5% при экстренном замедлении с 100 км/ч.
• Реакция на газ: время достижения 60 км/ч сокращается на 0.1–0.3 секунды при замене штампованных дисков на кованые аналоги с массой на 30% ниже.

Момент инерции колеса зависит не только от массы, но и от её распределения. Кованый диск с облегчённым ободом и спицами концентрирует массу ближе к оси, снижая момент инерции на 20–40% по сравнению со штампованным аналогом той же массы. Это ускоряет реакцию на изменение скорости: при резком старте двигатель тратит меньше энергии на преодоление инерции колёс, а при торможении – быстрее передаёт усилие на тормозные механизмы.

Практический пример: замена колёс на автомобиле массой 1500 кг с 18-дюймовых литых дисков (14 кг/шт) на 17-дюймовые кованые (9 кг/шт) даёт следующие результаты:

1. Снижение неподрессоренной массы на 20 кг (4 колеса).
2. Уменьшение момента инерции на ~35%.
3. Сокращение времени разгона 0–100 км/ч на 0.2–0.4 секунды при прочих равных.
4. Улучшение эффективности рекуперации на гибридах до 8% за счёт меньших потерь на раскрутку.

Для достижения максимального эффекта рекомендуется:

• Использовать колёса с массой не более 8–10 кг для 15–17 дюймов (легковые автомобили).
• Отдавать предпочтение кованым дискам с радиальными спицами – они обеспечивают лучшее соотношение прочности и массы.
• Избегать широких шин на лёгких дисках: увеличение ширины на 10 мм добавляет 0.5–1 кг массы и повышает момент инерции на 5–10%.
• Проверять динамический баланс: дисбаланс в 10 г на скорости 100 км/ч создаёт нагрузку, эквивалентную 1 кг дополнительной массы.

Как выбор шин и дисков меняет неподрессоренную массу автомобиля

Масса дисков зависит от материала и конструкции. Легкосплавные диски из алюминия или магния весят на 20–40% меньше стальных при тех же размерах. Например, стальной диск R16 может весить 12–14 кг, а легкосплавный аналог – 8–10 кг. Кованые диски еще легче: разница с литыми достигает 15–20%. Однако стоимость кованых вариантов в 2–3 раза выше, что ограничивает их применение в массовом сегменте.

Влияние шин на неподрессоренную массу часто недооценивают. Разница в весе между моделями одного размера может достигать 30%. Например, летняя шина 205/55 R16 весит от 7,5 до 10 кг, а зимняя того же размера – от 9 до 12 кг из-за более плотного каркаса и протектора. Широкопрофильные шины увеличивают массу пропорционально ширине: 225/45 R17 может весить на 1,5–2 кг больше, чем 205/55 R16.

• Легкие шины улучшают разгон и торможение за счет снижения инерции колеса. Разница в 1 кг на каждом колесе эквивалентна уменьшению общей массы автомобиля на 4–6 кг в динамических режимах.
• Тяжелые шины ухудшают работу подвески, увеличивая время реакции на неровности. Это особенно заметно на стыках и мелких выбоинах, где подвеска не успевает гасить колебания.
• Увеличение неподрессоренной массы на 10% снижает эффективность амортизаторов на 5–8%, что приводит к ухудшению сцепления и комфорта.

Выбор размера дисков и шин должен учитывать баланс между массой и жесткостью. Увеличение диаметра диска на 1 дюйм при сохранении внешнего диаметра шины (например, переход с R16 на R17) требует уменьшения профиля. Это снижает массу шины за счет меньшего объема резины, но увеличивает нагрузку на диск и подвеску из-за уменьшения демпфирующих свойств. Оптимальным считается профиль 50–55% для городских автомобилей и 40–45% для спортивных.

Материал шин также влияет на массу. Шины с нейлоновым брекером легче аналогов с металлокордом на 5–10%, но уступают им в износостойкости. Бескамерные шины весят на 5–7% меньше камерных за счет отсутствия дополнительного слоя. Для снижения неподрессоренной массы без потери ресурса рекомендуется выбирать шины с оптимизированной конструкцией каркаса, например, с однослойным брекером или арамидными волокнами.

Практический пример: замена стальных дисков R15 (10 кг) и шин 195/65 R15 (9 кг) на легкосплавные R16 (8 кг) и шины 205/55 R16 (8,5 кг) снижает неподрессоренную массу на колесе на 2,5 кг. Для автомобиля с четырьмя колесами это дает суммарное уменьшение на 10 кг, что эквивалентно снижению общей массы на 40–60 кг в динамике. Такое изменение улучшает разгон на 0,1–0,2 с до 100 км/ч и сокращает тормозной путь на 1–2 м.
