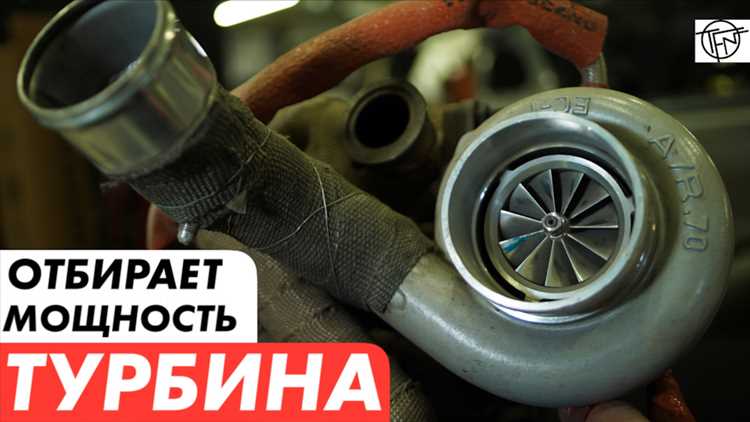

На сколько турбина увеличивает мощность двигателя

Турбонаддув увеличивает мощность двигателя за счет принудительной подачи большего объема воздуха в цилиндры. В атмосферном двигателе воздух поступает под действием разрежения, создаваемого поршнями, что ограничивает его количество. Турбина использует энергию выхлопных газов для вращения компрессора, который нагнетает воздух под давлением до 1,5–2,5 бар (в зависимости от конструкции). Это позволяет сжечь больше топлива за такт, повышая крутящий момент и мощность на 30–50% без увеличения рабочего объема.

Эффективность турбины зависит от ее типа и настройки. Малые турбины (например, Garrett GT28) обеспечивают прирост мощности на 40–60 л.с. при давлении наддува 0,8–1,2 бар, но страдают от турбоямы на низких оборотах. Крупные турбины (как BorgWarner EFR 8374) работают с давлением до 2,0 бар и дают прибавку до 150–200 л.с., но требуют высоких оборотов для выхода на рабочий режим. Оптимальный выбор – компромисс между отзывчивостью и максимальной мощностью.

Для расчета прироста мощности используют формулу: ΔP = (P_атм × (π_наддува – 1)) × η, где P_атм – мощность атмосферного двигателя, π_наддува – степень повышения давления (например, 1,5 для 0,5 бар наддува), η – КПД системы (обычно 0,7–0,85). Пример: двигатель мощностью 100 л.с. с турбиной на 1,0 бар и КПД 0,8 получит прирост 80 л.с. (100 × (2,0 – 1) × 0,8).

Ключевые факторы, влияющие на результат: степень сжатия (должна быть снижена до 8,5–9,5:1 для бензиновых двигателей), качество топлива (октановое число не ниже 98 для наддува >1,0 бар), охлаждение воздуха (интеркулер снижает температуру на 50–70°C, увеличивая плотность заряда на 15–20%). Без этих мер мощность упадет из-за детонации или перегрева.

Турбирование дизельных двигателей дает больший прирост (50–100%) благодаря высокой степени сжатия и отсутствию риска детонации. Например, 2,0-литровый дизель с турбиной на 1,5 бар может выдать 200–250 л.с. вместо штатных 120–150 л.с.. Однако требуется усиление кривошипно-шатунного механизма и системы смазки для работы при давлении до 200 бар в цилиндрах.

Что происходит с воздухом в двигателе при установке турбины

Турбина сжимает входящий воздух до давления 0,5–2,5 бара (в зависимости от настройки), увеличивая его плотность в 1,5–3 раза. Это позволяет закачать в цилиндры больше кислорода за такт впуска – до 200–250% от атмосферного объема. Прирост массы воздуха прямо пропорционален росту мощности: каждый дополнительный литр воздуха в цилиндре дает прибавку 8–12 л.с. при оптимальном соотношении топливо/воздух (14,7:1 для бензина). Температура воздуха после сжатия поднимается до 120–180°C, что требует установки интеркулера для снижения нагрева на 40–60°C и предотвращения детонации.

Сжатый воздух изменяет динамику наполнения цилиндров: турбина создает противодавление на впуске, но компенсирует его за счет принудительной подачи. Давление наддува регулируется вестгейтом или электронным клапаном, чтобы избежать превышения предельных значений (обычно 1,0–1,5 бара для гражданских двигателей). На оборотах выше 2500–3000 об/мин турбина выходит на рабочий режим, устраняя «турбояму» – задержку отклика, характерную для механических нагнетателей. Для минимизации задержки используют турбины с низкой инерцией (например, Garrett GT2860RS) или twin-scroll-корпуса, разделяющие потоки выхлопных газов.

Оптимальная работа турбины требует точной настройки системы впуска: диаметр патрубков должен соответствовать расходу воздуха (например, 50–63 мм для двигателей 2,0–3,0 л), а длина впускного тракта – настраиваться на резонансную частоту для улучшения наполнения на низких оборотах. Фильтр нулевого сопротивления снижает потери давления на 10–15%, но требует регулярной очистки каждые 5–10 тыс. км. При установке турбины на атмосферный двигатель необходимо заменить поршневую группу на кованую (сжатие снижают до 8,5–9,0:1) и усилить систему охлаждения, чтобы выдерживать тепловые нагрузки до 1000°C в камере сгорания.

Как турбонаддув увеличивает количество топливовоздушной смеси в цилиндрах

Турбонаддув работает за счёт использования энергии выхлопных газов, вращающих турбину, которая через вал соединена с компрессором. Компрессор нагнетает воздух во впускной коллектор под давлением, превышающим атмосферное. Например, при давлении наддува 0,8 бара (1,8 атм) в цилиндры поступает почти в два раза больше воздуха, чем при естественном впуске. Это позволяет сжечь больше топлива за такт, увеличивая мощность без изменения рабочего объёма двигателя.

Ключевой параметр – степень повышения давления (PR, Pressure Ratio). Для бензиновых двигателей PR обычно составляет 1,5–2,5, для дизелей – до 3,5. Превышение этих значений требует снижения степени сжатия или использования топлива с высоким октановым числом. В таблице ниже приведены зависимости мощности от давления наддува для двигателя объёмом 2,0 л:

Интеркулер – обязательный элемент системы турбонаддува. Он снижает температуру сжатого воздуха на 40–60°C, увеличивая его плотность. При температуре воздуха на впуске 150°C и охлаждении до 50°C плотность возрастает на 25–30%, что эквивалентно дополнительному повышению давления на 0,2–0,3 бара без увеличения нагрузки на турбину.

Перепускной клапан (wastegate) регулирует давление наддува, сбрасывая избыток выхлопных газов мимо турбины. Настройка wastegate критична: слишком раннее открытие снижает эффективность, позднее – увеличивает риск детонации. Для бензиновых двигателей оптимальный диапазон открытия wastegate – 0,6–1,2 бара, для дизелей – 1,0–2,0 бара.

Турболаг – задержка между нажатием педали газа и ростом давления наддува. Для его минимизации используют турбины с малым моментом инерции (например, керамические роторы) или twin-scroll-турбины, разделяющие потоки выхлопных газов от разных цилиндров. В современных системах время отклика сокращено до 0,2–0,4 секунды против 1–2 секунд у старых конструкций.

Давление наддува ограничивается не только механической прочностью двигателя, но и тепловыми нагрузками. При сжатии воздух нагревается до 100–150°C, что увеличивает температуру в камере сгорания на 50–80°C. Для предотвращения детонации требуется корректировка угла опережения зажигания (УОЗ) на 2–5 градусов в сторону запаздывания при каждом увеличении давления на 0,1 бара.

Турбонаддув эффективнее на высоких оборотах, где энергия выхлопных газов максимальна. На низких оборотах (до 2000 об/мин) давление наддува может быть недостаточным. Решением служат турбины с изменяемой геометрией (VGT), регулирующие площадь сечения соплового аппарата. Например, на двигателе 1,6 TDI с VGT давление наддува достигает 1,0 бара уже при 1500 об/мин, тогда как обычная турбина даёт лишь 0,3–0,5 бара.

Для точной настройки системы турбонаддува используют датчики давления во впускном коллекторе (MAP) и температуры воздуха (IAT). При превышении давления на 10% от заданного значения ЭБУ снижает подачу топлива или открывает wastegate. На двигателях с прямым впрыском топлива (GDI) допустимо кратковременное увеличение давления до 2,0 бара, но при условии использования топлива с октановым числом не ниже 98.

На сколько процентов растет мощность при разных типах турбин

Одноступенчатые турбины низкого давления увеличивают мощность атмосферного двигателя на 20–35%. Такие системы работают с давлением наддува 0,5–0,8 бара и подходят для гражданских автомобилей с объемом до 2,0 л. Прирост зависит от конструкции двигателя: на моторах с чугунным блоком цилиндров и низкой степенью сжатия (8,5–9,5) эффективность выше, чем на алюминиевых агрегатах с высокой степенью сжатия (10+).

Турбины с изменяемой геометрией (VGT) обеспечивают прирост 30–50% при давлении 0,8–1,2 бара. Их преимущество – адаптивность к оборотам: на низких оборотах (1500–2500 об/мин) они создают максимальный крутящий момент, а на высоких (4000+ об/мин) – поддерживают линейный рост мощности. На дизельных двигателях 2,0–3,0 л VGT добавляют до 45% мощности без потери ресурса, если установлен интеркулер с эффективностью охлаждения воздуха не менее 70%.

Двухступенчатые турбины (серийные системы типа BMW TwinPower или Garrett GTB) повышают мощность на 50–80%. Первая ступень (малая турбина) работает на низких оборотах, вторая (большая) – на высоких, обеспечивая давление наддува до 1,8 бара. На бензиновых двигателях 3,0–4,0 л прирост достигает 70–75%, но требует снижения степени сжатия до 9,0–9,5 и установки топливных форсунок с пропускной способностью не менее 600 см³/мин.

Турбокомпаунды, используемые в грузовых дизелях (например, Scania или Volvo), увеличивают мощность на 10–15%, но основной эффект – снижение расхода топлива на 3–5%. Система использует энергию выхлопных газов для дополнительного механического привода коленвала через гидромуфту. На легковых автомобилях такие решения не применяются из-за сложности и низкой отдачи на высоких оборотах.

Электрические турбонагнетатели (e-turbo), как у Mercedes-AMG или Audi, добавляют 15–25% мощности за счет мгновенного отклика на низких оборотах. Электромотор раскручивает турбину до 100 000 об/мин за 0,2–0,3 секунды, устраняя турбояму. На гибридных системах с напряжением 48 В прирост ограничен энергоемкостью батареи, но на спортивных моделях с 800-вольтной архитектурой (Porsche Taycan Turbo S) мощность увеличивается на 30–35% без задержек.

Для тюнинга оптимальны турбины Garrett GTX или BorgWarner EFR: на бензиновых двигателях 1,8–2,5 л они дают прирост 80–120% при давлении 1,5–2,0 бара. Однако требуют замены поршней на кованые, установки топливного насоса высокого давления (1200+ л/ч) и интеркулера с эффективностью 80%. На дизелях 2,2–3,0 л аналогичные турбины повышают мощность на 60–90%, но ресурс снижается на 30–40% без доработки системы охлаждения и смазки.

Какие факторы влияют на прирост мощности от турбонаддува

Прирост мощности от турбонаддува зависит от трёх ключевых параметров: давления наддува, эффективности интеркулера и пропускной способности системы впуска. Оптимальное давление наддува для бензиновых двигателей – 0,5–1,5 бара, для дизелей – 1,0–2,5 бара. Превышение этих значений без доработки поршневой группы и системы охлаждения приводит к детонации или термическим перегрузкам. Интеркулер снижает температуру воздуха на 50–70°C, увеличивая плотность заряда на 15–25% и, как следствие, мощность. Засорённый или малопроизводительный интеркулер нивелирует до 30% потенциального прироста.

• Размер и тип турбины: Малые турбины (например, Garrett GT28) раскручиваются до 150 000 об/мин за 0,3–0,5 с, но ограничены потоком воздуха на высоких оборотах. Крупные турбины (GTX42) обеспечивают прирост до 40% мощности, но страдают от турбоямы ниже 3000 об/мин. Компромисс – турбины с изменяемой геометрией (VGT), которые адаптируются к режиму работы двигателя, сохраняя отклик на низких оборотах и производительность на высоких.
• Топливная система: Турбонаддув требует увеличения подачи топлива на 20–50%. Форсунки с производительностью 500–1000 см³/мин и топливный насос на 250–400 л/ч – минимальные требования для двигателей мощностью 300–500 л.с. Недостаточная подача топлива вызывает обеднённую смесь, детонацию и разрушение поршней.
• Система выпуска: Диаметр выхлопной системы должен соответствовать расходу газов. Для двигателей до 300 л.с. достаточно 60–63 мм, свыше 500 л.с. – 76–89 мм. Заужение на 10 мм снижает мощность на 5–8%. Коллекторы с равными длинами патрубков (4-2-1) улучшают продувку цилиндров, увеличивая прирост на 3–7%.
• Программное обеспечение: Чип-тюнинг корректирует угол опережения зажигания, состав смеси и давление наддува. Оптимизация карт зажигания и топлива под турбину добавляет 10–20% мощности без механических доработок. Неправильные настройки приводят к перегреву или потере крутящего момента на 15–30%.

Как правильно подобрать турбину под объем и тип двигателя

Выбор турбины зависит от трех ключевых параметров: объема двигателя, его конструкции (атмосферный или форсированный) и целевой мощности. Для атмосферных моторов объемом до 2.0 л оптимальны турбины с компрессорным колесом диаметром 45–55 мм, например, Garrett GT25 или BorgWarner KP35. Они обеспечивают ранний наддув (0.5–0.8 бара) без задержек и подходят для городского режима. Для V6 и V8 с объемом 3.0–5.0 л требуются турбины с большей пропускной способностью – Garrett GTX35 или Holset HX40, способные выдерживать 1.0–1.5 бара наддува.

Тип двигателя диктует выбор технологии турбины:

• Бензиновые моторы: предпочтительны турбины с низкой инерцией (например, Mitsubishi TD04 для 1.6–2.0 л) или twin-scroll (BMW N55, Garrett GT3071R) для раздельного выпуска газов. Последние снижают турбояму на 20–30% и эффективнее работают на высоких оборотах.
• Дизельные агрегаты: нуждаются в турбинах с изменяемой геометрией (VGT), как Garrett GTB1752VK для 2.0–3.0 л. Они адаптируются к нагрузке, улучшая отклик на 15–25% и снижая расход топлива на 5–10%. Для тяжелых дизелей (6.0+ л) подойдут Holset HE551C или Garrett GT42 с фиксированной геометрией.

Критическое значение имеет соотношение объема двигателя и расхода воздуха турбины. Формула для расчета: CFM = (объем × RPM × VE) / 3456, где CFM – требуемый расход воздуха в кубических футах в минуту, VE – объемный КПД (0.85–0.95 для атмосферников, 1.0–1.2 для турбо). Например, для 2.0-литрового мотора на 6000 об/мин с VE=1.0 требуется турбина с CFM ~350. Подходящие модели: Garrett GT2860 или BorgWarner EFR 7163.

Материал турбины влияет на надежность при высоких температурах. Для бензиновых двигателей с наддувом 1.0+ бара выбирайте турбины с керамическими подшипниками (например, Garrett GTX) или шарикоподшипниковыми картриджами (EFR). Они выдерживают 950–1050°C и служат на 30–40% дольше стандартных втулочных. Для дизелей с температурой выхлопа до 800°C достаточно чугунных корпусов (Holset HX35).

Максимальное давление наддува должно соответствовать степени сжатия двигателя. Для бензиновых моторов со степенью сжатия 9:1–10:1 безопасный наддув – 0.8–1.2 бара. При 11:1 и выше – не более 0.5–0.7 бара или требуется снижение компрессии. Дизели с низкой степенью сжатия (16:1–18:1) выдерживают 1.5–2.0 бара. Превышение этих значений ведет к детонации (бензин) или механическим повреждениям (дизель).

При выборе турбины учитывайте целевой диапазон оборотов. Для городской эксплуатации (2000–4500 об/мин) подойдут малые турбины с быстрым откликом (Garrett GT15, TD04L). Для трековых гонок (5000–8000 об/мин) – большие турбины с высоким расходом (Garrett GT3582R, BorgWarner EFR 8374). Компромиссный вариант – twin-scroll или последовательный турбонаддув (как у Porsche 911 Turbo), обеспечивающий широкий диапазон мощности.

Не игнорируйте систему охлаждения и смазки. Турбины с жидкостным охлаждением (Garrett GTX, EFR) требуют подключения к контуру антифриза и масляной системе с давлением 4–6 бар. Для сухих картриджей (Holset) достаточно масляного насоса с производительностью 8–10 л/мин. Установите дополнительный маслорадиатор, если температура масла превышает 120°C. Для дизелей обязателен интеркулер с эффективностью 70–80%, чтобы снизить температуру воздуха на впуске до 40–50°C.

Почему турбина может не дать ожидаемого прироста мощности

Неправильный подбор турбины под конкретный двигатель – основная причина неудовлетворительных результатов. Например, установка турбины с избыточным расходом воздуха (например, Garrett GTX3582R на 1.6-литровый мотор) приведёт к задержке наддува (турбояме) и снижению эффективности на низких оборотах. Оптимальный диапазон работы турбины должен совпадать с рабочим диапазоном двигателя: для атмосферных моторов объёмом 2.0 л рекомендуется турбина с компрессорным колесом 50–60 мм и турбинным 60–70 мм. Превышение этих параметров на 15–20% уже вызывает потери мощности из-за неэффективного сжатия воздуха.

Другие критические факторы:

• Недостаточная производительность топливной системы. Турбина увеличивает расход воздуха в 1.5–2.5 раза, но без соответствующего увеличения подачи топлива (форсунки, насос, регулятор давления) смесь обедняется, что ведёт к детонации и потере мощности. Например, штатные форсунки на 240 см³/мин не справятся с турбированным двигателем мощностью 300+ л.с. – требуется замена на модели 440–650 см³/мин.
• Негерметичность впускного тракта. Утечка воздуха после расходомера (например, через треснувший интеркулер или неплотные соединения) приводит к неверным показаниям ЭБУ, что снижает подачу топлива на 10–30%. Даже микротрещина в патрубке диаметром 2 мм на двигателе 2.0T может уменьшить наддув на 0.2–0.3 бара.
• Неоптимальная настройка ЭБУ. Универсальные прошивки (например, Stage 1 без калибровки под конкретный мотор) часто завышают углы зажигания или ограничивают наддув для «безопасности». Результат – потеря 15–25% потенциальной мощности. Требуется индивидуальная настройка с логгированием параметров (AFR, наддув, температура выхлопа) на динамометрическом стенде.
• Перегрев. Турбина повышает температуру воздуха на впуске до 120–180°C. Без эффективного интеркулера (охлаждение до 40–60°C) плотность воздуха падает, что снижает мощность на 5–15%. Например, на двигателе 1.8T с турбиной К04 прирост мощности с 180 до 240 л.с. возможен только при установке интеркулера с фронтальной площадью не менее 0.3 м².
