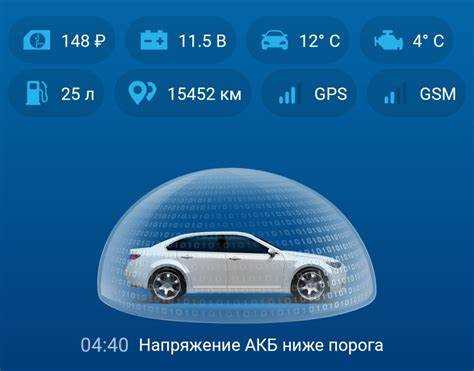

Напряжение акб ниже порога что это

Нормальное напряжение заряженного свинцово-кислотного аккумулятора составляет 12,6–12,8 В в состоянии покоя. Если мультиметр показывает менее 12,4 В, это сигнализирует о разряде на 50% и более. При падении до 11,9 В аккумулятор считается полностью разряженным, а длительное нахождение в таком состоянии приводит к сульфатации пластин – необратимому снижению емкости.

Причины низкого напряжения делятся на две категории: внешние и внутренние. К первым относятся утечки тока (свыше 50 мА в автомобиле), неисправности генератора (выходное напряжение должно быть 13,8–14,4 В при работающем двигателе) или короткое замыкание в проводке. Внутренние проблемы – это сульфатация, осыпание активной массы, коррозия решеток или глубокий разряд из-за длительного простоя.

Для диагностики подключите мультиметр к клеммам аккумулятора: 12,0–12,4 В – требуется подзарядка, ниже 12,0 В – необходим анализ причин. Проверьте ток утечки: отсоедините минусовую клемму, подключите мультиметр в режиме амперметра между клеммой и проводом. Если значение превышает 0,05 А, ищите неисправность в электронике или проводке.

Восстановление начинается с зарядки. Используйте зарядное устройство с режимом десульфатации (импульсный ток 14,4–14,8 В) или обычный зарядник с током 10% от емкости (например, 6 А для аккумулятора 60 А·ч). Заряжайте до достижения 12,6 В и стабильного напряжения в течение 2 часов. Если после зарядки напряжение быстро падает, проверьте аккумулятор нагрузочной вилкой: при нагрузке 100 А напряжение не должно опускаться ниже 10,2 В за 5 секунд.

При сульфатации эффективны методы восстановления: заряд малым током (0,5–1 А) в течение 24–48 часов или использование специальных добавок (например, Trilon B). Если аккумулятор не держит заряд после восстановления, замените его – дальнейшие попытки экономически нецелесообразны.

Какие значения напряжения считаются низкими для разных типов аккумуляторов

Свинцово-кислотные аккумуляторы (12 В) теряют работоспособность при напряжении ниже 11,8 В в состоянии покоя. Для AGM и гелевых разновидностей критическое значение – 11,6 В, так как глубокий разряд ускоряет сульфатацию пластин. При нагрузке (например, запуск двигателя) падение до 9,5 В указывает на необходимость немедленной подзарядки или замены.

Литий-ионные аккумуляторы (Li-ion) 3,7 В на ячейку считаются разряженными при 3,0 В, а при 2,5 В начинаются необратимые процессы деградации. Для сборок 18650 или батарей ноутбуков (обычно 11,1 В) нижний порог – 9,0 В. Превышение этого предела приводит к потере ёмкости до 30% за несколько циклов.

Никель-металлгидридные (NiMH) элементы 1,2 В допускают разряд до 1,0 В, но регулярное снижение ниже 0,9 В сокращает срок службы. В сборках (например, 12 В) напряжение ниже 10,0 В сигнализирует о глубоком разряде, требующем восстановления малым током (0,1C) во избежание потери ёмкости.

Литий-железо-фосфатные (LiFePO4) аккумуляторы 3,2 В на ячейку сохраняют стабильность до 2,5 В, но при 2,0 В начинается разрушение катода. Для 12-вольтовых сборок критическое значение – 10,0 В. В отличие от Li-ion, они выдерживают больше циклов глубокого разряда, но восстановление требует контроля балансировки ячеек.

Никель-кадмиевые (NiCd) аккумуляторы 1,2 В могут разряжаться до 0,8 В без серьёзных последствий, однако при 0,5 В начинается эффект «памяти». В сборках (например, 9,6 В) напряжение ниже 8,0 В требует тренировочного цикла (полный разряд-заряд) для восстановления ёмкости.

Литий-полимерные (LiPo) аккумуляторы 3,7 В критически разряжены при 3,3 В, а при 3,0 В рискуют вздуться или потерять до 50% ёмкости. Для дронов и радиоуправляемых моделей (обычно 7,4 В или 11,1 В) нижний порог – 3,0 В на ячейку, что соответствует 6,0 В и 9,0 В соответственно. Использование ниже этих значений приводит к необратимому повреждению.

Щелочные аккумуляторы 1,5 В (например, в фонарях) теряют работоспособность при 1,0 В, но восстановлению не подлежат. Для промышленных сборок (24 В) напряжение ниже 20,0 В указывает на необходимость замены, так как дальнейшая эксплуатация ведёт к утечке электролита и коррозии контактов.

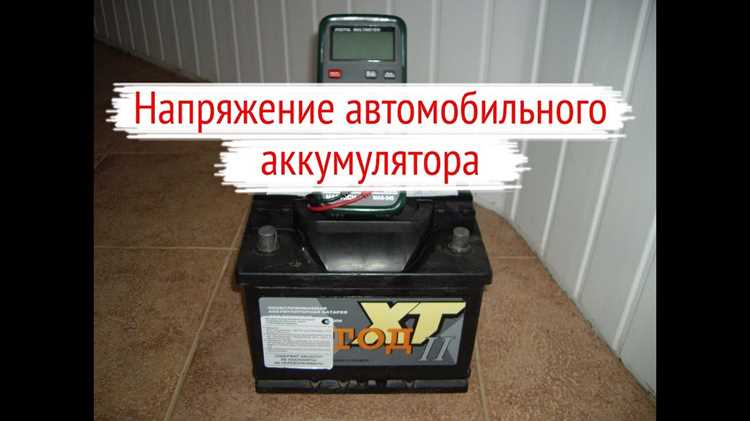

Как правильно измерить напряжение аккумулятора мультиметром

Отключите аккумулятор от нагрузки и дайте ему «отдохнуть» 10–15 минут. Измерение сразу после зарядки или работы двигателя даст завышенные показания из-за остаточного напряжения на клеммах. Для свинцово-кислотных батарей оптимальное время стабилизации – 30 минут, но для быстрой проверки хватит и четверти часа.

• Подключите красный щуп мультиметра к положительной клемме (+), черный – к отрицательной (–).
• Не допускайте касания щупов друг друга или металлических поверхностей – это исказит результат.
• Если аккумулятор обслуживаемый, проверьте уровень электролита: при низком уровне напряжение может быть ниже нормы даже при исправной батарее.

Считайте показания с дисплея. Для полностью заряженного автомобильного аккумулятора напряжение должно составлять 12,6–12,8 В. Значения ниже 12,4 В указывают на разряд более чем на 50%, а ниже 12 В – на критическое состояние. У AGM- и гелевых батарей нормы выше: 12,8–13,2 В в покое.

Повторите измерение через 5–10 минут, чтобы исключить случайные погрешности. Если показания отличаются более чем на 0,1 В, проверьте контакты щупов или замените батарейки в мультиметре. При стабильно низком напряжении проведите нагрузочный тест: подключите нагрузку (например, фары) и замерьте напряжение через 15 секунд. Падение ниже 10 В свидетельствует о потере емкости.

Запишите результаты для сравнения в будущем. Регулярные замеры (раз в месяц) помогают отследить деградацию аккумулятора. Если напряжение падает быстрее чем на 0,1 В за две недели без нагрузки, проверьте генератор, утечки тока или замените батарею. Для точности используйте мультиметр с погрешностью не более 0,5%.

Основные причины падения напряжения в аккумуляторе

Глубокий разряд – основная причина снижения напряжения ниже 10,5 В у свинцово-кислотных аккумуляторов. При падении до 10 В начинается сульфатация пластин, уменьшающая активную площадь электродов. Для AGM-аккумуляторов критический порог – 1,75 В на элемент (10,5 В для 12-вольтовой батареи). Восстановление после глубокого разряда возможно только при немедленной зарядке током 0,1C (10% от ёмкости) в течение 12–24 часов с контролем температуры.

Старение аккумулятора проявляется в снижении напряжения под нагрузкой из-за уменьшения пористости активной массы и роста внутреннего сопротивления. У свинцовых батарей после 3–5 лет эксплуатации сопротивление увеличивается на 30–50%, что приводит к падению напряжения на 0,5–1,2 В при токе 200 А. Диагностировать износ можно тестером внутреннего сопротивления: значения выше 8 мОм для 12-вольтовой батареи указывают на необходимость замены.

Короткое замыкание в одной из банок снижает напряжение на 2 В (для 12-вольтового аккумулятора) и вызывает неравномерный заряд. Признаки: кипение электролита в одной банке при зарядке, напряжение 10–10,5 В без нагрузки. Устранить можно только заменой дефектного элемента или всей батареи. Для профилактики используйте зарядные устройства с функцией десульфатации и избегайте хранения разряженных аккумуляторов при температуре выше +25°C.

Как проверить аккумулятор на сульфатацию и что с этим делать

Визуальный осмотр поможет подтвердить диагноз. Откройте пробки обслуживаемого аккумулятора: белый налет на пластинах или их потемнение – явный признак. У необслуживаемых моделей проверьте цвет индикатора (если есть): красный или черный сигнализирует о проблеме. Измерьте плотность электролита ареометром – значения ниже 1,22 г/см³ при полном заряде указывают на сульфатацию.

Для точной диагностики используйте тестер внутреннего сопротивления. У здорового аккумулятора сопротивление не превышает 5–7 мОм для 12-вольтовой батареи. Превышение 10 мОм – критический показатель. Альтернатива: замерьте напряжение без нагрузки и под нагрузкой (например, включенными фарами). Разница более 0,5 В свидетельствует о сульфатации.

Легкую сульфатацию устраняют десульфатацией. Подключите зарядное устройство с режимом десульфатации (например, Кедр-Авто, Optimate) на 24–48 часов. Ток заряда – 0,1 от емкости (для 60 А·ч – 6 А). Если такого режима нет, используйте циклический заряд-разряд: зарядите до 14,4 В, разрядите до 10,5 В лампой 21 Вт, повторите 3–5 раз. Глубокая сульфатация требует замены электролита или использования химических добавок (например, Трилон Б), но эффективность последних спорна.

При сильном поражении пластин механические методы неэффективны. Восстановление возможно только заменой электролита с промывкой дистиллированной водой. Слейте старый электролит, залейте воду, оставьте на 1 час, слейте. Повторите 2–3 раза, затем залейте свежий электролит плотностью 1,27–1,28 г/см³. Зарядите аккумулятор малым током (2–3 А) до стабилизации напряжения. Метод рискованный – пластины могут осыпаться.

Профилактика сульфатации: поддерживайте заряд выше 75%, избегайте глубоких разрядов, храните аккумулятор при температуре 0–10°C. Раз в 3 месяца проводите профилактический заряд до 14,4 В с последующей выдержкой 2 часа. Для необслуживаемых батарей используйте умные зарядные устройства с функцией поддержания заряда (например, CTEK MXS 5.0). Если восстановление не дало результатов, замените аккумулятор – дальнейшие попытки экономически нецелесообразны.

Способы зарядки аккумулятора при пониженном напряжении

При напряжении ниже 11,8 В для свинцово-кислотных аккумуляторов стандартный зарядный ток может не запустить процесс восстановления. Используйте зарядное устройство с функцией «десульфатации» или режимом импульсной зарядки. Такие устройства подают короткие высокоамплитудные импульсы (до 15 В), разрушая кристаллы сульфата свинца на пластинах. Начинайте с тока 0,1C (10% от ёмкости) и постепенно увеличивайте до 0,2C, контролируя температуру корпуса – она не должна превышать 40°C.

Для литий-ионных аккумуляторов с напряжением ниже 2,5 В на ячейку требуется специальный BMS-контроллер с функцией балансировки. Подключите зарядное устройство с напряжением 3,0–3,3 В на ячейку и током 0,05C. Если напряжение не поднимается в течение 30 минут, замените аккумулятор – глубокий разряд приводит к необратимой деградации анода. Избегайте зарядки обычными адаптерами: они не обеспечивают необходимый профиль тока и могут вызвать перегрев.

В полевых условиях при отсутствии специализированного оборудования используйте метод «капельной зарядки». Подключите аккумулятор к источнику постоянного тока с напряжением на 0,5–1 В выше текущего напряжения батареи и током 0,01–0,05C. Например, для 60 А·ч аккумулятора при 10,5 В подойдёт блок питания на 12 В с резистором 10 Ом в цепи. Заряжайте не менее 12 часов, периодически проверяя напряжение мультиметром – оно должно медленно расти без скачков.

Для AGM-аккумуляторов с напряжением ниже 10,5 В эффективен метод «двойной зарядки». Сначала подайте ток 0,05C до достижения 11,5 В, затем увеличьте до 0,1C и заряжайте до 14,4–14,8 В. После этого снизьте ток до 0,02C и держите напряжение на уровне 13,8 В в течение 2–3 часов для выравнивания плотности электролита. Измеряйте плотность ареометром: при значении ниже 1,22 г/см³ требуется повторный цикл зарядки.

При зарядке гелевых аккумуляторов строго соблюдайте предельное напряжение 14,1 В. Превышение на 0,3 В приводит к необратимому газообразованию и разрушению геля. Используйте зарядное устройство с температурной компенсацией: при 25°C напряжение должно быть 14,1 В, при 0°C – 14,7 В. Ток зарядки не должен превышать 0,2C. Если напряжение не поднимается выше 12,5 В после 8 часов зарядки, аккумулятор восстановлению не подлежит.

Когда нужно менять аккумулятор, а когда можно восстановить

Замена аккумулятора неизбежна, если напряжение под нагрузкой падает ниже 9,5 В для 12-вольтовой батареи или плотность электролита в одной из банок отличается более чем на 0,05 г/см³ от остальных. Сульфатация пластин, видимая при вскрытии как белый налёт, при глубине более 30% делает восстановление нецелесообразным – десульфатирующие зарядки (например, режимы «регенерация» в ЗУ типа CTEK MXS 5.0) эффективны только на ранних стадиях. Критический износ также подтверждают тесты нагрузочной вилкой: если напряжение проседает до 7–8 В за 5–10 секунд, батарея не держит ёмкость и требует замены.

Восстановление возможно при следующих условиях:

Гелевые и AGM-аккумуляторы восстанавливают только при отсутствии механических повреждений корпуса и внутренних обрывов. Если после полной зарядки напряжение быстро падает до 11,5 В и ниже в течение 1–2 часов, это указывает на необратимую потерю ёмкости из-за осыпания активной массы – такие батареи подлежат утилизации. Для кальциевых аккумуляторов критичен глубокий разряд: после 3–4 циклов ниже 10,8 В восстановление невозможно, так как кальций в пластинах необратимо окисляется.

Как предотвратить повторное падение напряжения в аккумуляторе

Первым шагом станет регулярный мониторинг состояния аккумулятора с помощью мультиметра или специализированных диагностических устройств. Для свинцово-кислотных батарей напряжение в состоянии покоя должно составлять 12,6–12,8 В, для AGM – 12,8–13,0 В, для литий-ионных – 3,6–3,7 В на элемент. Проверяйте показатели каждые 2–3 месяца, а при эксплуатации в экстремальных условиях (температура ниже -10°C или выше +35°C) – ежемесячно. Записывайте данные в журнал, чтобы отслеживать динамику: падение напряжения более чем на 0,2 В за месяц указывает на скрытые проблемы – сульфатацию, утечку тока или неисправность генератора.

• Используйте интеллектуальные зарядные устройства с режимом десульфатации для свинцово-кислотных аккумуляторов. Приборы типа CTEK MXS 5.0 или Optimate 6 восстанавливают емкость, разрушая кристаллы сульфата свинца импульсными токами частотой 1–10 кГц. Подключайте зарядник каждые 3 месяца на 12–24 часа, даже если батарея не разряжена.
• Поддерживайте уровень электролита в обслуживаемых аккумуляторах на 10–15 мм выше пластин. Доливайте только дистиллированную воду, избегая перелива – избыток снижает концентрацию кислоты и ускоряет сульфатацию. Плотность электролита должна быть 1,27–1,28 г/см³ при +25°C; корректируйте ее добавлением серной кислоты или дистиллированной воды.
• Избегайте глубоких разрядов: для свинцово-кислотных батарей каждый цикл разряда ниже 10,5 В сокращает ресурс на 20–30%. При длительном простое подключайте аккумулятор к зарядному устройству с функцией поддержания напряжения (float-режим) или используйте солнечные панели мощностью 5–10 Вт для компенсации саморазряда.
• Храните аккумуляторы при температуре +10…+20°C. При -20°C емкость свинцово-кислотной батареи падает на 50%, а скорость саморазряда удваивается. Для литий-ионных аккумуляторов оптимальный диапазон +5…+15°C; при +45°C они теряют 30% емкости за год.

Инструменты и приборы для диагностики и восстановления аккумулятора

Для точной оценки состояния аккумулятора и его восстановления требуются специализированные приборы. Мультиметр – базовый инструмент, измеряющий напряжение с точностью до 0,01 В. Для свинцово-кислотных батарей критически важно проверять напряжение под нагрузкой: при 12 В и токе 100 А оно не должно падать ниже 10,5 В. Без нагрузочной вилки такие измерения невозможны – она имитирует реальные условия работы, выявляя скрытые дефекты.

Зарядные устройства с функцией десульфатации восстанавливают емкость за счет импульсных токов. Модели типа Optimate 6 или CTEK MXS 5.0 работают в автоматическом режиме, чередуя заряд и разряд с частотой 1–10 кГц. Для AGM и гелевых аккумуляторов подходят только устройства с алгоритмами IUoU, предотвращающие перегрев и газовыделение. Дешевые зарядники без регулировки тока могут вывести батарею из строя за 2–3 цикла.

• Ареометр – измеряет плотность электролита в свинцово-кислотных АКБ. Норма для заряженной батареи: 1,27–1,29 г/см³ при 25°C. Падение плотности на 0,01 г/см³ соответствует потере ~6% емкости. При значениях ниже 1,20 г/см³ требуется корректировка дистиллированной водой или электролитом.
• Тестер внутреннего сопротивления (например, Hioki BT3562) – определяет степень деградации пластин. Для новой батареи сопротивление составляет 2–5 мОм, при 10–15 мОм емкость падает на 30–50%. Прибор незаменим для диагностики литий-ионных аккумуляторов, где напряжение не всегда отражает реальное состояние.

Для восстановления глубоко разряженных батарей используют методы форсированного заряда. Импульсные зарядные устройства с функцией «Recovery» (например, BatteryMINDer 12117) подают ток до 2 А при напряжении 16–18 В, разрушая сульфатные отложения. Процесс занимает 12–24 часа, но эффективен только при остаточной емкости не менее 10%. Для литиевых аккумуляторов применяют балансировочные зарядные устройства (iCharger 4010DUO), выравнивающие напряжение между банками с точностью до 0,01 В.

При ремонте необслуживаемых аккумуляторов требуется вскрытие корпуса. Для этого используют терморезак или фрезер с алмазным диском – резка должна быть аккуратной, чтобы не повредить пластины. После вскрытия проверяют уровень электролита: в каждой банке он должен покрывать пластины на 10–15 мм. Для доливки применяют только дистиллированную воду с удельным сопротивлением не менее 5 МОм·см, иначе ускоряется саморазряд.

Автоматические анализаторы (Midtronics GR8, Foxwell BT780) проводят комплексную диагностику за 2–3 минуты. Они измеряют ток холодной прокрутки (CCA), внутреннее сопротивление, остаточную емкость и выдают рекомендации по обслуживанию. Для профессионального восстановления используют стенды типа Battery Service Universal PL-C004P, позволяющие проводить циклирование (заряд-разряд) с контролем параметров в реальном времени. Без таких приборов восстановление батареи с емкостью ниже 50% – лотерея.
