На сколько ампер ставить автомат на бойлер

Бойлеры мощностью от 1,5 до 3 кВт требуют автоматических выключателей на 10–16 А. Для моделей на 2 кВт оптимальным будет 10 А (2000 Вт / 220 В ≈ 9,1 А), но с запасом лучше взять 16 А, если проводка выдерживает. При мощности 2,5 кВт ток достигает 11,4 А – здесь также подойдет 16 А.

Для бойлеров на 3 кВт и выше (например, 3,5 кВт) расчетный ток – 15,9 А. В этом случае ставьте автомат на 16 А, но если провод сечением 2,5 мм² (медный), допустимо использовать 20 А. При сечении 1,5 мм² предел – 16 А, иначе перегрев.

Тип автомата – C (для активной нагрузки). Модели B слишком чувствительны к пусковым токам, а D избыточны. УЗО на 30 мА обязательно: бойлер – источник риска утечки тока. Совмещенные дифавтоматы удобнее, но дороже.

Пример: бойлер на 2 кВт, проводка 2,5 мм². Подходящий автомат – C16 с УЗО 30 мА. Если мощность 3 кВт и провод 1,5 мм² – только C16, без вариантов. Превышение номинала приведет к пожару.

Как определить мощность бойлера в ваттах и перевести её в амперы

Напряжение сети в России и большинстве стран СНГ – 220 В (однофазная сеть). Для трёхфазных бойлеров напряжение составляет 380 В. Уточните этот параметр в документации к устройству или у электрика, если подключение нестандартное.

Формула перевода мощности в ток: I = P / U, где I – ток в амперах, P – мощность в ваттах, U – напряжение в вольтах. Для бойлера мощностью 2000 Вт при 220 В расчёт выглядит так: 2000 / 220 ≈ 9,09 А. Округляйте результат в большую сторону до ближайшего целого числа – в данном случае 10 А.

Для трёхфазных бойлеров формула усложняется: I = P / (√3 × U). Например, при мощности 6000 Вт и напряжении 380 В ток составит: 6000 / (1,73 × 380) ≈ 9,13 А. Здесь также округляйте до 10 А. Учитывайте, что трёхфазные устройства подключаются через трёхполюсный автомат.

Коэффициент мощности (cos φ) для бойлеров обычно близок к 1, поэтому его можно не учитывать в расчётах. Если в документации указано значение ниже 0,95, скорректируйте формулу: I = P / (U × cos φ). Например, при cos φ = 0,9 и мощности 2000 Вт: 2000 / (220 × 0,9) ≈ 10,1 А.

Проверьте сечение кабеля перед выбором автомата. Для тока 10 А минимальное сечение медного провода – 1,5 мм², для 16 А – 2,5 мм². Если кабель тоньше, автомат не защитит проводку от перегрева. Используйте таблицы ПУЭ для точного подбора сечения.

Не выбирайте автомат точно по расчётному току. Для бойлеров рекомендуется запас 15–20%: при расчётных 9 А ставьте автомат на 10 А, при 13 А – на 16 А. Это компенсирует пусковые токи и предотвратит ложные срабатывания. Избегайте автоматов с номиналом выше 25 А для бытовых бойлеров – это небезопасно.

Какие типы автоматических выключателей подходят для защиты бойлера

Для бойлеров мощностью до 2,5 кВт (ток ~11,4 А) оптимальны автоматы типа B16 или C16. Модели с характеристикой B срабатывают при 3–5-кратном превышении номинального тока, что защищает от коротких замыканий и пусковых токов нагревательного элемента. Автоматы C (5–10-кратное превышение) подходят для бойлеров с мощными ТЭНами или при частых скачках напряжения, но увеличивают риск ложных срабатываний. Для бойлеров свыше 2,5 кВт (например, 3,5 кВт – ток ~15,9 А) выбирайте C20 или D20, где D (10–20-кратное превышение) компенсирует высокие пусковые токи.

• Однополюсные автоматы – стандарт для однофазных бойлеров (220 В). Подключаются к фазному проводу, нейтраль остаётся незащищённой. Требуют установки УЗО (30 мА) для защиты от утечек.
• Двухполюсные автоматы – разрывают фазу и нейтраль одновременно. Обязательны при отсутствии УЗО или для трёхфазных бойлеров (380 В), где защищают все фазы.
• Дифференциальные автоматы (АВДТ) – совмещают функции автомата и УЗО. Экономия места в щитке, но дороже. Выбирайте с током утечки 30 мА и характеристикой C (например, C16/30 мА).

Избегайте автоматов типа A – они чувствительны к импульсным помехам и не подходят для индуктивной нагрузки бойлеров. Для бойлеров с электронным управлением (например, с терморегулятором) предпочтительны автоматы с низким временем срабатывания (≤ 0,1 с при КЗ).

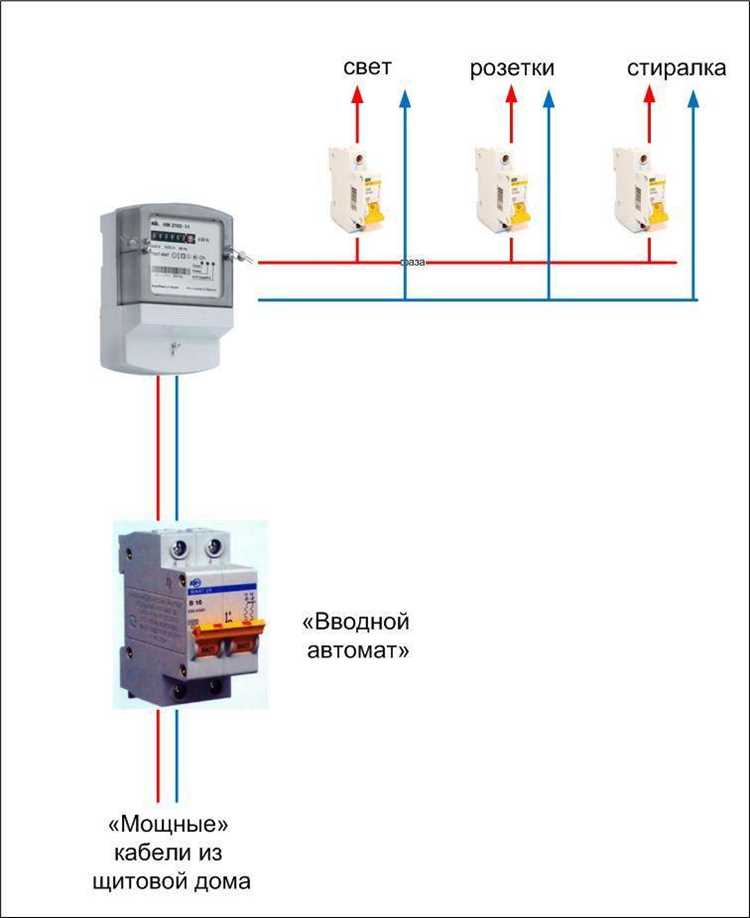

Как рассчитать номинальный ток автомата с учётом пусковых нагрузок

Бойлеры, особенно мощностью свыше 2 кВт, создают кратковременные пусковые токи, превышающие номинальные в 1,5–3 раза. Игнорирование этого фактора приводит к ложным срабатываниям автомата. Для расчёта используйте формулу: Iном = P / (U × cosφ × η), где P – мощность бойлера (Вт), U – напряжение сети (220 В), cosφ – коэффициент мощности (0,95–1 для ТЭНов), η – КПД (0,9–0,95). Например, для бойлера на 2500 Вт: 2500 / (220 × 0,95 × 0,92) ≈ 13,1 А.

Пусковые токи зависят от типа нагревательного элемента. Сухие ТЭНы (керамические) имеют меньший бросок тока (1,5–2 × Iном), мокрые (медные) – до 3 × Iном. В таблице приведены ориентировочные значения для разных мощностей:

Автомат выбирайте с запасом, но не более 1,45 × Iном бойлера. Для 13,1 А подойдёт автомат на 16 А (ближайший стандартный номинал). Превышение этого значения увеличивает риск перегрева проводки. Если пусковой ток превышает 1,45 × Iном автомата, используйте автомат с характеристикой C (допускает кратковременные перегрузки до 5–10 × Iном) или D (до 10–20 × Iном).

Для бойлеров мощностью 3 кВт и выше рекомендуется отдельная линия с медным кабелем сечением не менее 2,5 мм² (допустимый ток 25 А). Автомат на 20 А (характеристика C) обеспечит защиту от перегрузок и учтёт пусковые токи до 100 А. При использовании кабеля 1,5 мм² (19 А) автомат не должен превышать 16 А, даже если расчётный ток бойлера ниже.

Проверьте время-токовые характеристики автомата по графику производителя. Например, автомат C16 сработает при токе 80 А за 0,1–1 секунду – этого достаточно для подавления пусковых бросков. Если бойлер часто отключается при включении, замените автомат на следующий номинал (C20) или установите устройство плавного пуска (УПП), снижающее пусковые токи на 30–50%.

Не путайте номинальный ток автомата с током отключения. Автомат на 16 А с характеристикой C отключится при токе 80–160 А (5–10 × Iном), но длительная работа при токе свыше 16 А приведёт к перегреву контактов. Для бойлеров с электронным управлением (инверторные модели) пусковые токи минимальны – достаточно автомата на 1,1 × Iном.

При параллельном подключении нескольких бойлеров суммируйте их номинальные токи, но учитывайте одновременность пусков. Если два бойлера по 2 кВт включаются одновременно, пусковой ток может достигать 60 А. В этом случае используйте автомат C25 или разнесите включение бойлеров по времени с помощью реле задержки.

Почему нельзя ставить автомат с завышенным номиналом для бойлера

Бойлеры мощностью 2 кВт потребляют около 9 А, 2,5 кВт – 11 А, 3 кВт – 13,6 А. Автомат защищает не только от короткого замыкания, но и от перегрузки. Если установить автомат на 25 А вместо рекомендованных 16 А для бойлера на 2,5 кВт, при длительной работе с током 18–20 А (например, из-за неисправного ТЭНа) проводка нагреется до критических температур. Для кабеля сечением 2,5 мм² допустимый ток – 20 А, но при 25 А автомат не сработает, хотя изоляция начнет плавиться уже при 70–80°C.

ТЭНы бойлеров рассчитаны на работу с определенным током. Превышение номинала автомата на 30–50% приводит к тому, что при неисправности (например, пробое изоляции) ток короткого замыкания может достичь 100–200 А, но автомат на 25 А отключится только через 1–2 секунды. За это время ТЭН успеет перегреться, что повышает риск возгорания или взрыва бака из-за резкого парообразования. Для сравнения: автомат на 16 А сработает за 0,1–0,4 секунды при токе 80 А.

Производители бойлеров указывают максимальный ток в паспорте или на шильдике. Например, для Ariston ABS VLS EVO PW 80 установлен предел 13,6 А. Автомат с номиналом выше этого значения нарушает условия гарантии. В случае поломки сервисный центр откажет в ремонте, если обнаружит несоответствие защиты. Аналогично, страховые компании не покрывают ущерб от пожара, вызванного неправильно подобранным автоматом.

Кабель, подключающий бойлер, выбирается с запасом, но не бесконечным. Для 16 А достаточно сечения 2,5 мм², для 25 А – уже 4 мм². Если автомат завышен, а кабель остался прежним, при перегрузке жилы нагреются, что приведет к ускоренному старению изоляции. Поливинилхлорид (ПВХ) при 100°C теряет эластичность за 100–200 часов, а при 150°C – за 10–20 часов. После этого короткое замыкание становится вопросом времени.

Автоматы с характеристикой C (например, C16) рассчитаны на пусковые токи до 5–10 номиналов. Бойлеры не имеют значительных пусковых токов, поэтому использование автомата с характеристикой D (например, D25) бессмысленно и опасно. D-автоматы допускают кратковременные перегрузки до 10–20 номиналов, что для бойлера означает отсутствие защиты даже при явной неисправности. Правильный выбор – автомат с характеристикой B или C, но строго по номиналу.

УЗО или дифавтомат, установленные после автомата, также зависят от его номинала. Если автомат на 25 А, а дифавтомат на 16 А, последний будет перегружаться и выходить из строя. При этом дифавтомат на 25 А не обеспечит защиту от токов утечки ниже 30 мА, если бойлер потребляет 11 А. Стандартные УЗО на 30 мА срабатывают при утечке 15–30 мА, но только если ток через них не превышает номинал.

В многоквартирных домах с алюминиевой проводкой сечением 2,5 мм² (допустимый ток 18 А) установка автомата на 25 А категорически запрещена. Даже медь 2,5 мм² при 25 А нагревается до 60–70°C, что ускоряет окисление контактов в розетках и клеммах. В частных домах с медной проводкой 4 мм² (допустимый ток 32 А) автомат на 25 А допустим, но только если бойлер не превышает 5,5 кВт. Для 8 кВт (36 А) требуется уже 6 мм² и автомат на 40 А.

Завышенный автомат – это не «запас прочности», а прямая угроза. При перегрузке на 13% (например, 18 А через автомат 16 А) он отключится через 1 час, при 45% (23 А) – через 1 минуту. Автомат на 25 А при 23 А не сработает вообще. Единственный способ обезопасить бойлер – строго следовать таблице: мощность (кВт) × 4,5 = номинал автомата (А) с округлением в меньшую сторону. Для 2 кВт – 9 А (10 А), для 2,5 кВт – 11 А (16 А).

Как выбрать автомат для бойлера на 1,5 кВт, 2 кВт и 3 кВт

Мощность бойлера напрямую определяет номинал автоматического выключателя. Для устройства на 1,5 кВт при напряжении 220 В ток потребления составит 6,8 А (1500 Вт / 220 В). Стандартный автомат на 10 А обеспечит запас по току в 30–40%, что защитит проводку от перегрузок. Использование автомата на 16 А нецелесообразно – он не сработает при коротком замыкании в цепи с малым сечением провода (например, 1,5 мм²).

Бойлер на 2 кВт потребляет 9,1 А. Оптимальный выбор – автомат на 16 А. Он выдерживает кратковременные пусковые токи (до 1,5–2 раз выше номинала) и защищает кабель сечением 2,5 мм². При установке автомата на 10 А возможны ложные срабатывания из-за превышения тока при нагреве ТЭНа. Если проводка выполнена алюминиевым проводом, сечение должно быть не менее 4 мм².

Для бойлера мощностью 3 кВт (13,6 А) требуется автомат на 16 А только при условии использования медного кабеля сечением 2,5 мм² или алюминиевого – 4 мм². Если проводка тоньше, автомат на 16 А не защитит её от перегрева. В таких случаях ставят автомат на 10 А, но это снижает надёжность – возможны отключения при пиковых нагрузках. Альтернатива – замена проводки на кабель 4 мм² (медь) или 6 мм² (алюминий).

Класс автомата влияет на скорость срабатывания. Для бойлеров подходят автоматы класса C – они реагируют на токи перегрузки в 5–10 раз выше номинала, что достаточно для защиты от короткого замыкания. Класс B срабатывает быстрее (3–5 крат), но может ложно отключаться при пусковых токах. Класс D (10–20 крат) не нужен – бойлеры не создают таких нагрузок.

Дифференциальный автомат (АВДТ) объединяет функции защиты от перегрузки и утечки тока. Для бойлеров рекомендуется уставка УЗО 30 мА – она предотвращает поражение током при повреждении изоляции. Номинал дифавтомата выбирают аналогично обычному автомату: 10 А для 1,5 кВт, 16 А для 2–3 кВт. Установка отдельного УЗО и автомата допустима, но увеличивает габариты щитка.

При подключении бойлера через удлинитель или розетку проверяют их номинальный ток. Розетка на 10 А не подходит для бойлера на 2 кВт – контакты перегреются. Для 3 кВт нужна розетка на 16 А с заземлением. Удлинители использовать не рекомендуется – они увеличивают сопротивление цепи и риск перегрева. Если розетка расположена далеко, прокладывают отдельную линию от щитка.

Перед установкой автомата проверяют сечение проводки и состояние контактов. Окисленные клеммы увеличивают сопротивление, что приводит к нагреву и ложным срабатываниям. Для бойлеров на 3 кВт при длине линии более 20 м учитывают падение напряжения – оно не должно превышать 5%. В противном случае мощность нагрева снизится, а автомат может не сработать при перегрузке.

Какие дополнительные устройства защиты нужны вместе с автоматом

Для бойлера мощностью до 2 кВт (ток ~9 А) или 2,5 кВт (~11 А) автоматический выключатель защищает только от короткого замыкания и перегрузки. УЗО с током утечки 10 мА или 30 мА обязательно – оно отключит питание при повреждении изоляции или касании человека к токоведущим частям. Без УЗО риск поражения электричеством при пробое ТЭНа на корпус возрастает в разы.

Дифференциальный автомат (АВДТ) объединяет функции автомата и УЗО, но его выбор зависит от условий эксплуатации. Для влажных помещений (ванная, кухня) предпочтительнее АВДТ с током утечки 10 мА, для сухих – 30 мА. Устройство должно быть не ниже класса A (реагирует на пульсирующие токи), а не AC, чтобы корректно работать с импульсными блоками питания бойлера.

Ограничитель перенапряжений (УЗИП) класса II или III нужен в регионах с частыми грозами или нестабильной сетью. Он гасит импульсные перенапряжения до 6 кВ, которые могут пробить изоляцию ТЭНа или повредить плату управления. Устанавливается в щитке на DIN-рейку параллельно автомату бойлера.

Термостат с функцией защиты от перегрева – встроенный в бойлер, но дублирующий его внешний термовыключатель на 90–95°C повышает надежность. При отказе штатного термостата внешний разорвет цепь, предотвратив закипание воды и разрушение бака. Подключается последовательно с УЗО или автоматом.

Как проверить сечение кабеля перед установкой автомата для бойлера

Измерьте диаметр жилы штангенциркулем или микрометром. Для одножильного кабеля сечение рассчитывается по формуле S = π × (d/2)², где d – диаметр в миллиметрах. Например, при диаметре 1,78 мм сечение составит 2,5 мм². У многожильного кабеля измерьте диаметр одной жилы, умножьте на количество жил и примените ту же формулу. Допустимое отклонение – не более 5% от заявленного производителем значения.

Сравните полученные данные с таблицей допустимых токов по ПУЭ. Для медного кабеля сечением 2,5 мм² максимальный ток – 25 А, для 4 мм² – 32 А. Если бойлер потребляет 8 кВт (36 А при 220 В), кабель 2,5 мм² не подойдет – выбирайте 6 мм² (40 А). Алюминиевый кабель требует увеличения сечения на 1,5–2 ступени из-за худшей проводимости.

Проверьте маркировку на изоляции кабеля. Обозначения ВВГ 3×2,5 или NYM 3×4 указывают на количество жил и сечение. Если маркировка отсутствует или вызывает сомнения, используйте метод измерения – расчет по диаметру точнее. Не полагайтесь на визуальную оценку: кабели с одинаковым внешним диаметром могут иметь разное сечение из-за толщины изоляции.

Где правильно разместить автомат для бойлера в электрощитке

Автомат для бойлера устанавливается в электрощитке на DIN-рейку, но его положение зависит от схемы подключения и приоритета нагрузок. Оптимальное место – рядом с УЗО или дифавтоматом, если они предусмотрены для защиты водонагревателя. Это сокращает длину проводов и упрощает диагностику при срабатывании защиты.

В щитках с модульной структурой автомат бойлера размещают в верхней части рейки, если питание подаётся сверху. Это соответствует общепринятой практике монтажа, где входные цепи находятся выше выходных. Исключение – щитки с нижним подводом кабеля, где порядок меняется на обратный.

• Для однофазных бойлеров мощностью до 3 кВт (13–16 А) автомат ставят после вводного автомата, но перед менее критичными нагрузками (розетки, освещение).
• Для трёхфазных моделей (мощностью от 6 кВт) требуется отдельная группа с трёхполюсным автоматом на 20–25 А, размещаемым в начале рейки для удобства подключения.

Расстояние между автоматом бойлера и соседними устройствами должно быть не менее 1 модуля (17,5 мм) для предотвращения перегрева. Если щиток компактный, используют термоусадочные трубки или изоляционные перегородки для разделения контактов.

В щитках с несколькими рядами DIN-реек автомат бойлера располагают на первом ряду, если это позволяет схема. Это упрощает доступ при обслуживании и снижает риск случайного отключения при работе с другими цепями. При ограниченном пространстве допускается установка на втором ряду, но с обязательной маркировкой.

При подключении бойлера через УЗО автомат монтируют непосредственно перед ним. Это защищает УЗО от перегрузок и коротких замыканий, продлевая срок его службы. Если используется дифавтомат, отдельный автомат не требуется – его функции совмещены в одном устройстве.

1. Отключите вводной автомат перед установкой.
2. Закрепите автомат бойлера на рейке, убедившись в надёжности фиксации.
3. Подключите фазный провод к верхней клемме, нулевой – к соответствующей шине или клемме УЗО.
4. Проверьте затяжку винтов клемм динамометрической отвёрткой (момент 2–2,5 Н·м).
5. Подпишите автомат несмываемым маркером или наклейкой (например, «Бойлер 16 А»).

В щитках с металлическим корпусом автомат бойлера размещают подальше от дверцы, чтобы избежать случайных механических повреждений при открытии. В пластиковых щитках это требование менее критично, но доступность для визуального контроля остаётся приоритетом.
