Как правильно установить натяжитель цепи на велосипед

Натяжитель цепи решает проблему провисания трансмиссии на велосипедах с одной передачей или планетарными втулками. Без него цепь может соскакивать при езде по неровностям или при резком педалировании, что приводит к простоям и износу компонентов. Правильная установка продлевает срок службы цепи и звёзд, а также снижает риск поломок на маршруте.

Для работы потребуются: натяжитель (например, Shimano CT-NWS300 или Origin8 Chain Tug), шестигранники на 4, 5 и 6 мм, отвёртка с плоским шлицем, выжимка цепи и динамометрический ключ (опционально). Перед началом убедитесь, что длина цепи соответствует количеству зубьев на звёздах – избыточная длина ухудшит натяжение. Рекомендуемый провис цепи без натяжителя: 10–15 мм при нажатии пальцем в средней точке между звёздами.

Натяжители делятся на два типа: механические (с пружиной) и эксцентриковые (регулируемые вручную). Первые автоматически поддерживают натяжение, вторые требуют периодической подстройки. При выборе обращайте внимание на совместимость с рамой: модели для горизонтальных дропаутов (например, Surly Tuggnut) не подойдут для вертикальных. Также проверьте ширину дропаута – стандартные натяжители рассчитаны на 135 мм, для 120 мм потребуется адаптер.

Установка занимает 20–40 минут в зависимости от опыта. Основные ошибки: перетяжка болтов (момент затяжки – 8–10 Н·м), неправильная ориентация натяжителя (пружина должна быть направлена назад) и игнорирование проверки соосности звёзд. После монтажа прокрутите педали вручную – цепь должна двигаться плавно, без рывков и заклиниваний. Если слышен скрежет, ослабьте крепление и отрегулируйте положение натяжителя.

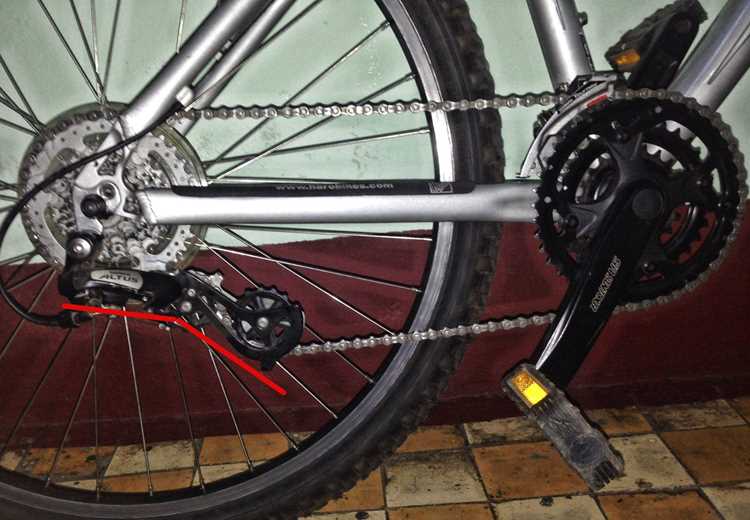

Подбор совместимого натяжителя цепи для вашей модели велосипеда

Первым шагом определите тип трансмиссии: односкоростная, многоскоростная с внешним переключателем или планетарная втулка. Для односкоростных велосипедов подходят натяжители с фиксированным положением, например, *Origin8 Tracker* или *Shimano CT-S500*. Модели с переключателями требуют устройств с подпружиненным механизмом, таких как *Shimano RD-M591* для 7–9 скоростей или *SRAM GX* для 10–12 скоростей. Планетарные втулки (например, *Shimano Nexus*) не нуждаются в натяжителях – цепь регулируется перемещением оси колеса.

Уточните ширину цепи и количество звезд кассеты. Натяжители для 1/8″ цепей (односкоростные) несовместимы с 3/32″ (многоскоростные). Для кассет с 11–12 звездами выбирайте узкие ролики, как у *KMC X11EL* или *Wolf Tooth Roadlink*. Проверьте посадочное место на раме: крепление на дропаутах (болтовое) или на перьях (хомут). Некоторые натяжители, например *Third Eye Chain Watcher*, универсальны и подходят для обоих вариантов.

Обратите внимание на материал ролика. Полимерные (нейлон, полиуретан) тише металлических, но изнашиваются быстрее – оптимальны для городских велосипедов. Алюминиевые или стальные ролики долговечнее, но требуют регулярной смазки. Для экстремальных условий (грязь, песок) выбирайте герметичные подшипники, как у *E*thirteen LG1* или *OneUp Chain Guide*. Избегайте дешевых моделей с пластиковыми втулками – они быстро выходят из строя.

Совместимость с рамой зависит от геометрии и наличия крепежных отверстий. Для велосипедов с короткими перьями (например, шоссейные или гравийные) подойдут компактные натяжители *Deda Dog Fang* или *K-Edge Chain Catcher*. На MTB с длинными перьями используйте модели с регулируемой длиной, такие как *MRP AMg V2*. Перед покупкой измерьте расстояние от оси каретки до дропаута – оно должно соответствовать ходу натяжителя (обычно 40–60 мм).

Необходимые инструменты и материалы для установки

Для установки натяжителя цепи потребуется минимальный набор инструментов, но каждый из них должен соответствовать специфике велосипеда. Основной – шестигранные ключи на 4, 5 и 6 мм, так как большинство крепежных элементов натяжителей и дропаутов выполнены под эти размеры. Если велосипед оснащен болтами Torx, понадобятся ключи T25 или T30. Проверьте тип крепежа заранее, чтобы избежать повреждения головок.

Обязателен цепной ключ или выжимка цепи – без него невозможно корректно снять и установить цепь, особенно если натяжитель требует изменения её длины. Для моделей с замковым соединением цепи подойдет специальный инструмент для размыкания замка, но выжимка универсальна и пригодится в дальнейшем для обслуживания.

Штангенциркуль или линейка с точностью до 1 мм необходимы для измерения расстояния между дропаутами и подбора оптимального положения натяжителя. Некоторые системы, например, Shimano Shadow или SRAM Type 2, требуют строгого соблюдения зазоров – отклонение даже на 2–3 мм может привести к проскакиванию цепи или её чрезмерному натяжению.

Смазка для цепи и резьбовых соединений – обязательный расходный материал. Используйте консистентную смазку (например, Finish Line Teflon или Motul Chain Paste) для подшипников натяжителя и жидкую (Rock N Roll Extreme или Squirt) для цепи. Избегайте густых смазок на основе лития – они притягивают грязь и ускоряют износ.

Если натяжитель устанавливается на раму с нестандартными дропаутами (например, горизонтальными или с дополнительными отверстиями), могут потребоваться адаптеры. Производители, такие как Problem Solvers или Third Eye, выпускают универсальные крепления для разных типов рам. Уточните совместимость перед покупкой – некоторые адаптеры рассчитаны только на определенные модели натяжителей.

Для проверки натяжения цепи после установки пригодится динамометрический ключ с диапазоном 4–8 Н·м. Превышение момента затяжки крепежа натяжителя (обычно 5–7 Н·м) может деформировать дропауты или сорвать резьбу. Если ключа нет, затягивайте болты с усилием, аналогичным затяжке педалей – не сильнее, чем позволяет кисть руки.

Дополнительно могут понадобиться: бокорезы для обрезки лишних звеньев цепи, плоскогубцы с тонкими губками для фиксации пружинных элементов натяжителя, а также ветошь и обезжириватель (например, Finish Line Citrus Degreaser) для очистки поверхностей перед установкой. Не используйте ацетон или бензин – они повреждают резиновые уплотнители.

При работе с карбоновыми рамами или алюминиевыми дропаутами используйте медные или алюминиевые шайбы под крепеж натяжителя. Это предотвращает образование задиров и распределяет нагрузку. Для титановых болтов (если они идут в комплекте) применяйте специальную резьбовую смазку, например, Ti-Prep, чтобы избежать прикипания.

Снятие старой цепи и подготовка места для натяжителя

Перед установкой натяжителя удалите старую цепь, чтобы избежать перекосов и некорректной работы нового механизма. Для этого используйте выжимку цепи: зафиксируйте звено в пазу инструмента, вращайте рукоятку до полного выхода пина. Если цепь оснащена замком, разожмите его плоскогубцами или специальным ключом. Проверьте состояние звезд кассеты и системы – при износе более 0,5 мм (по шаблону или визуально) замените их, иначе натяжитель не сможет компенсировать провисание.

Очистите место установки натяжителя от грязи и старой смазки. Особое внимание уделите:

• дропаутам рамы – удалите ржавчину и заусенцы наждачной бумагой (зерно 400–600);
• резьбе крепежных отверстий – прогоняйте метчиком М5 или М6 (в зависимости от модели велосипеда);
• направляющим роликам (если снимали задний переключатель) – промойте их в керосине и смажьте тонким слоем литиевой смазки.

Остатки старого герметика или фиксатора резьбы срежьте лезвием, иначе они помешают точной посадке натяжителя.

Измерьте расстояние между дропаутами и сравните с требованиями инструкции к натяжителю. Для большинства моделей допуск составляет ±1 мм. При несоответствии подберите проставочные шайбы или отрегулируйте положение оси втулки. Если натяжитель крепится к петуху, убедитесь, что его посадочная поверхность ровная – проверьте линейкой или штангенциркулем. При деформации более 0,3 мм замените петух, иначе натяжитель будет работать с перекосом.

Крепление натяжителя к раме и регулировка положения

Перед фиксацией натяжителя определите оптимальную точку крепления на перьях рамы. Для большинства велосипедов с горизонтальными дропаутами подходит зона в 50–70 мм от оси заднего колеса. На алюминиевых рамах используйте болты M5 с шагом резьбы 0,8 мм, на стальных – M6 с шагом 1,0 мм. Проверьте толщину стенки рамы штангенциркулем: минимально допустимое значение – 1,5 мм для алюминия и 1,2 мм для стали. При меньших показателях установите усиливающие шайбы или выберите альтернативное место крепления.

Для точной разметки приложите натяжитель к раме и отметьте центры отверстий керном. Просверлите направляющие отверстия диаметром 2,5 мм для M5 или 3,3 мм для M6, используя сверло с титановым покрытием. Угол сверления должен совпадать с плоскостью натяжителя – отклонение более 3° приведет к перекосу цепи. После сверления нарежьте резьбу метчиком соответствующего размера, смазав его машинным маслом. Очистите отверстия от стружки сжатым воздухом.

Установите натяжитель на раму, зафиксировав его болтами с пружинными шайбами. Начинайте затяжку с верхнего болта, контролируя параллельность ролика относительно цепи. Для регулировки положения ослабьте крепеж на 1–1,5 оборота и смещайте натяжитель в нужном направлении. Оптимальный зазор между роликом и цепью – 1–2 мм в самой нагруженной точке (обычно над кассетой). При превышении этого значения цепь будет проскакивать, при меньшем – увеличится износ подшипников ролика.

Проверьте соосность ролика с плоскостью цепи, вращая педали вручную. Допустимое отклонение – не более 0,5 мм. При необходимости подложите регулировочные шайбы под основание натяжителя. Для велосипедов с дисковыми тормозами убедитесь, что ролик не касается ротора при максимальном сжатии амортизатора – минимальный зазор должен составлять 3 мм. Затяните болты окончательно в шахматном порядке, контролируя момент динамометрическим ключом.

После фиксации натяжителя отрегулируйте его пружину. Большинство моделей имеют регулировочный винт с шагом 0,75 мм на оборот. Вращайте его по часовой стрелке для увеличения натяжения, против – для уменьшения. Цепь должна прогибаться на 10–12 мм при нажатии пальцем в средней точке между звездами. На велосипедах с 1x трансмиссией допускается прогиб до 15 мм. Зафиксируйте регулировочный винт контргайкой и проверьте натяжение после 50 км пробега – при необходимости скорректируйте.

Установка цепи с учетом работы натяжного механизма

Перед установкой цепи проверьте совместимость её длины с натяжителем. Для систем с горизонтальными дропаутами или эксцентриковыми каретками оставьте запас в 1–2 звена, чтобы натяжитель мог компенсировать провисание. На велосипедах с вертикальными дропаутами и фиксированным положением оси задней втулки длина цепи должна быть точной – избыток приведёт к неэффективной работе натяжителя или его поломке. Используйте формулу: L = 2 × (a + b/2) + c, где a – расстояние между осями звёзд, b – диаметр большой звезды, c – диаметр малой звезды.

При монтаже цепи на велосипед с натяжителем сначала заведите её на малую переднюю и большую заднюю звёзды, затем пропустите через ролики натяжителя. Убедитесь, что верхний ролик (направляющий) находится в пазу рамки, а нижний (натяжной) – под цепью. Проверните педали вручную: цепь должна свободно перемещаться по траектории без перекосов и заеданий. Если натяжитель не справляется с провисанием, укоротите цепь на одно звено – избыточная длина снижает ресурс механизма.

После установки отрегулируйте натяжение. На большинстве натяжителей пружинного типа предусмотрен винт или эксцентрик для подстройки усилия. Оптимальное натяжение – когда цепь прогибается на 5–10 мм при нажатии пальцем в средней части между звёздами. Перетяжка увеличивает нагрузку на подшипники роликов, а слабое натяжение приводит к проскакиванию цепи на неровностях. Для систем с параллелограммным натяжителем (например, Shimano Shadow) используйте шестигранник на 5 мм для точной калибровки.

Завершив установку, смажьте цепь и ролики натяжителя консистентной смазкой или тефлоновым спреем. Избегайте густых смазок – они притягивают грязь и ускоряют износ. Проверьте работу натяжителя под нагрузкой: при резком педалировании цепь не должна соскакивать или заклинивать. Если натяжитель издаёт посторонние звуки, разберите его, очистите от старой смазки и проверьте состояние подшипников – люфт или заедание указывают на необходимость замены.

Проверка натяжения и финальная настройка системы

После установки натяжителя цепи измерьте прогиб цепи в средней части между звездами. Оптимальное значение – 10–15 мм при нажатии пальцем с усилием 2–3 кг. Если прогиб превышает 20 мм, подтяните цепь, вращая регулировочный винт натяжителя по часовой стрелке с шагом в 1/4 оборота. Для точной настройки используйте динамометрический ключ с моментом затяжки 4–6 Н·м, чтобы избежать перетяжки и деформации оси.

• Проверьте цепь на перекос: прокрутите педали вручную и наблюдайте за её движением. Цепь должна идти ровно, без скачков и заеданий на зубьях звезд. При обнаружении перекоса ослабьте крепление натяжителя и отрегулируйте его положение, смещая вдоль рамы на 1–2 мм.
• Смажьте цепь и ролики натяжителя консистентной смазкой (например, Finish Line Dry или Motul Chain Paste). Нанесите смазку на внутренние пластины цепи и вращающиеся элементы натяжителя, затем удалите излишки ветошью, чтобы избежать налипания грязи.
• Проверьте работу системы под нагрузкой: проедьте 50–100 метров, переключая передачи. Если цепь проскакивает или издает посторонние звуки, ослабьте натяжение на 1–2 мм и повторите тест.

Финальная настройка включает контроль зазора между цепью и рамой. Минимально допустимый зазор – 3 мм. Если цепь задевает перья рамы, сместите натяжитель ближе к каретке или замените его на модель с регулируемым вылетом ролика. Затяните все крепежные болты с моментом 5–7 Н·м и нанесите на резьбу фиксатор (например, Loctite 243), чтобы предотвратить самопроизвольное ослабление.
