Генератор на Рено Логан (1.4 и 1.6 л, 8 и 16 клапанов) – узел, рассчитанный на пробег 100–150 тыс. км при условии своевременного обслуживания. Однако реальный ресурс зависит от качества ремня привода, состояния подшипников и электрических контактов. Частые признаки неисправности: снижение напряжения ниже 13.5 В на холостых оборотах, посторонние шумы (свист, скрежет), мигание лампы зарядки на приборной панели. Если диагностика мультиметром подтверждает падение напряжения или обрыв обмотки, замена неизбежна.
Для работы потребуются: ключи на 10, 13, 16, 18 мм, торцевая головка на 15 мм с удлинителем, отвёртка с плоским жалом, домкрат (при отсутствии смотровой ямы). Оригинальный генератор для Логан 1-го поколения (до 2014 г.) – Valeo 439500 или Mitsubishi A001TA3691, для рестайлинговых моделей – Valeo 437688. Аналоги: ERA 225225, Hella 8EL 011 710-841. Перед покупкой проверьте совместимость по VIN-коду – у 16-клапанных версий крепление может отличаться.
Отключите аккумулятор перед началом работ – это обязательное условие для предотвращения короткого замыкания. На моделях с кондиционером потребуется снять компрессор (без разгерметизации системы), так как он перекрывает доступ к генератору. На автомобилях без кондиционера достаточно демонтировать правый брызговик двигателя и ремень привода. Время замены – 1.5–2.5 часа в зависимости от опыта и комплектации.
После установки нового генератора проверьте натяжение ремня: прогиб в средней части должен составлять 6–8 мм при усилии 10 кгс. Запустите двигатель и проконтролируйте напряжение на клеммах АКБ – оно должно быть 13.8–14.4 В при 2000 об/мин. Если показания ниже, проверьте целостность проводки и состояние регулятора напряжения.
Необходимые инструменты и материалы для замены генератора
Для замены генератора на Рено Логан потребуется стандартный набор инструментов: торцевые головки на 10, 13 и 16 мм, удлинитель и трещотка. Обязательно наличие накидного ключа на 13 мм для откручивания клемм аккумулятора и гайки крепления генератора. Шестигранник на 6 мм понадобится для снятия натяжного ролика ремня привода. Не забудьте про плоскую отвёртку для отсоединения электрических разъёмов и снятия защитных кожухов.
Из расходных материалов пригодится новый ремень привода генератора – оригинальный артикул 8200833541 или аналог от Gates (6PK1199). Если планируется замена подшипников генератора, подготовьте смазку типа Литол-24 или специализированную для подшипников (например, SKF LGMT 2). Для очистки контактов используйте спрей-очиститель электрических контактов (CRC 05103) или обычный спирт.
Дополнительно потребуются динамометрический ключ для затяжки болтов с усилием 25–30 Н·м (крепление генератора) и 45–55 Н·м (гайка шкива). Для фиксации ремня в натянутом состоянии пригодится специальный ключ для натяжного ролика (артикул Renault 8200849836) или самодельный аналог из металлического прутка. Работайте в перчатках – острые кромки кузова и крепёжные элементы могут повредить руки.
Перед началом работ убедитесь в наличии нового генератора: для Логан с двигателем 1.4/1.6 л подходит оригинал Valeo 439500 или аналог от Bosch (0 124 325 002). Проверьте совместимость по VIN-коду автомобиля. Если генератор не новый, протестируйте его мультиметром на сопротивление обмоток (должно быть 2–4 Ом) и отсутствие замыкания на корпус.
Подготовка автомобиля и меры безопасности перед началом работ
Используйте только исправный инструмент: трещотку с удлинителем, головки на 8, 10, 13 и 16 мм, а также динамометрический ключ для затяжки крепежа с усилием 21 Н·м (болт крепления генератора) и 45 Н·м (гайка натяжного ролика). Работайте в перчатках – острые кромки кузова и деталей могут травмировать руки. При необходимости поддомкратьте переднюю часть автомобиля, установив подпорки на штатные точки подъема (указаны в сервисной документации), но не полагайтесь только на домкрат.
Снятие защитного кожуха и доступа к генератору на Рено Логан
Перед началом работ убедитесь, что двигатель остыл. На моделях Рено Логан с 8-клапанным мотором (K7M) защитный кожух генератора крепится тремя болтами под ключ на 10 мм. Два из них расположены по краям пластиковой накладки, третий – ближе к центру, рядом с кронштейном. На 16-клапанных версиях (K4M) конструкция отличается: кожух фиксируется четырьмя болтами, причем два верхних требуют удлинителя для головки, так как находятся за шкивом коленвала.
Для демонтажа кожуха отсоедините минусовую клемму аккумулятора. На автомобилях с кондиционером дополнительно потребуется снять ремень привода компрессора – он частично перекрывает доступ к нижнему крепежу. Болты кожуха часто закисают, поэтому заранее обработайте их проникающей смазкой (например, WD-40) и дайте постоять 10–15 минут. При откручивании используйте торцевую головку с трещоткой – рожковый ключ может сорвать грани.
После снятия кожуха откроется доступ к генератору, но для полноценной работы потребуется демонтировать дополнительные элементы. На двигателях K7M снимите кронштейн крепления трубки гидроусилителя, зафиксированный двумя болтами на 13 мм. На K4M отсоедините датчик положения коленвала (ДПКВ), расположенный рядом с шкивом генератора – он мешает при извлечении агрегата. Разъем датчика защелкивается, поэтому нажмите на фиксатор и потяните его на себя.
В таблице ниже приведены ключевые моменты доступа к генератору в зависимости от модификации двигателя:
| Параметр | Двигатель K7M (8 клапанов) | Двигатель K4M (16 клапанов) |
|---|---|---|
| Количество болтов кожуха | 3 | 4 |
| Размер ключа для болтов | 10 мм | 10 мм (верхние – с удлинителем) |
| Дополнительные элементы для снятия | Кронштейн ГУР | ДПКВ, ремень кондиционера |
| Сложность доступа | Низкая | Средняя (ограниченное пространство) |
При работе с 16-клапанным мотором обратите внимание на шкив коленвала – он может мешать при извлечении генератора. Если агрегат не выходит, попробуйте провернуть коленвал за болт шкива на несколько градусов, чтобы сместить ремень. На моделях с автоматической коробкой передач доступ осложняется наличием гидротрансформатора, поэтому потребуется снять стартер (два болта на 13 мм) для создания дополнительного пространства.
После демонтажа кожуха и вспомогательных элементов осмотрите генератор на предмет повреждений. Проверьте состояние приводного ремня – трещины, расслоения или масляные пятна указывают на необходимость замены. На Рено Логан ремень меняется вместе с натяжным роликом, артикул комплекта для K7M – 7701476476, для K4M – 117200711R. Не используйте старый ремень повторно, даже если он выглядит целым – ресурс после снятия снижается на 30–40%.
Отключение аккумулятора и демонтаж электрических соединений
Перед началом работ отключите аккумулятор, чтобы исключить короткое замыкание и повреждение электроники. На Рено Логан снимите минусовую клемму ключом на 10 мм, ослабив гайку и сдвинув провод в сторону. Убедитесь, что клемма не касается металлических частей кузова или других контактов. Для дополнительной безопасности изолируйте её ветошью или пластиковым колпачком.
Генератор на Логане крепится к двигателю через три электрических соединения: силовой провод (толстый кабель с гайкой на 13 мм), управляющий провод (тонкий разъём с защёлкой) и провод возбуждения (маленький штекер). Начните с отсоединения управляющего провода: нажмите на фиксатор разъёма и потяните его на себя. Если фиксатор сломан, используйте тонкую отвёртку, чтобы аккуратно поддеть его.
- Силовой провод: отверните гайку ключом на 13 мм, удерживая болт от проворачивания вторым ключом на 10 мм. Снимите шайбу и отложите её отдельно – она необходима для обратной сборки.
- Провод возбуждения: отсоедините штекер, потянув его прямо, без перекосов. Если он прикипел, покачайте из стороны в сторону, не прилагая чрезмерных усилий.
Проверьте состояние клемм и разъёмов после демонтажа. Окисление на контактах силового провода удалите металлической щёткой или наждачной бумагой с зернистостью P400. Для управляющего разъёма используйте контактный очиститель или спирт – не применяйте абразивы, чтобы не повредить пластиковые элементы. При наличии трещин на изоляции проводов замените их перед установкой нового генератора.
На моделях с кондиционером доступ к генератору ограничен компрессором. В этом случае отсоедините только необходимые провода, не снимая компрессор полностью. Если мешает натяжной ролик ремня, ослабьте его ключом на 16 мм, но не снимайте ремень до демонтажа генератора – это упростит обратную установку.
Запомните или сфотографируйте расположение проводов перед отключением. Особое внимание уделите силовому проводу: его неправильное подключение приведёт к выходу из строя нового генератора или предохранителей. После отсоединения всех соединений закрепите провода пластиковыми стяжками или изолентой, чтобы они не мешали при снятии генератора.
Снятие ремня привода генератора и проверка его состояния
Перед демонтажем ремня отключите клемму «минус» аккумулятора. На Рено Логан с двигателями K7J (1.4 л) и K7M (1.6 л) ремень генератора расположен справа по ходу движения, закреплён на шкивах коленвала, генератора и натяжного ролика. Для доступа используйте ключ на 13 мм – ослабьте гайку крепления натяжного ролика, повернув её против часовой стрелки на 2–3 оборота. На моделях с кондиционером дополнительно потребуется снять ремень компрессора, предварительно ослабив его натяжение аналогичным способом.
Снимите ремень, аккуратно стянув его со шкивов. Натяжной ролик при этом должен свободно вращаться – если слышен скрип или ощущается заедание, замените его. Проверьте ремень на наличие трещин, расслоений, потёртостей и следов масла. Глубина трещин не должна превышать 1 мм, а количество поперечных разрывов на рабочей поверхности – более трёх на 10 см длины. Износ боковых граней свыше 1,5 мм также требует замены.
Измерьте длину ремня в растянутом состоянии. Для двигателей 1.4 л номинальная длина – 765 мм, для 1.6 л – 820 мм. Допустимое отклонение – не более 2%. При превышении этого значения ремень растянут и не обеспечит необходимого натяжения. Проверьте эластичность: при сгибании на 90° ремень не должен ломаться или деформироваться. Жёсткость материала указывает на старение резины.
Осмотрите шкивы на предмет износа канавок. Глубина канавок должна быть не менее 2 мм, а ширина – соответствовать профилю ремня (для Логана – 6PK). При наличии заусенцев или выработки более 0,5 мм шкивы подлежат замене. Очистите поверхности шкивов от грязи и масла ветошью, смоченной в бензине. Не используйте металлические щётки – они повреждают алюминиевые шкивы.
Перед установкой нового ремня проверьте соосность шкивов. Допустимое отклонение – не более 0,5 мм. Для проверки используйте линейку или штангенциркуль: приложите инструмент к торцам шкивов коленвала и генератора. При смещении отрегулируйте положение генератора или замените изношенные подшипники. Убедитесь, что натяжной ролик установлен без перекосов – его ось должна быть параллельна осям остальных шкивов.
Откручивание креплений и извлечение старого генератора

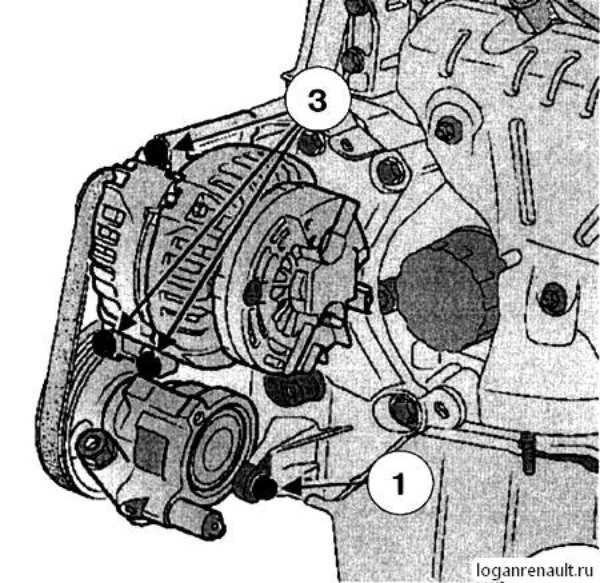

Перед началом работ отсоедините клемму «минус» аккумулятора, чтобы исключить короткое замыкание. На Рено Логан генератор фиксируется тремя болтами: два верхних (на 13 мм) и один нижний (на 16 мм). Верхние болты расположены под защитным кожухом ремня ГРМ – для доступа к ним потребуется снять пластиковую крышку, открутив два винта крестовой отвёрткой.
Нижний болт находится в труднодоступном месте – за шкивом коленвала. Для его откручивания используйте головку на 16 мм с удлинителем и карданным шарниром. Вращайте болт против часовой стрелки, придерживая генератор рукой, чтобы он не провис и не повредил проводку. Если болт не поддаётся, нанесите проникающую смазку (например, WD-40) и дайте ей подействовать 10–15 минут.
После снятия всех болтов генератор останется висеть на проводах. Отсоедините силовой провод, закреплённый гайкой на 10 мм, и разъём регулятора напряжения. Гайку удерживайте ключом на 10 мм, а разъём отсоединяйте, нажав на фиксатор пальцем. Проводка часто окисляется – очистите контакты мелкозернистой наждачной бумагой или специальным спреем для электрических соединений.
Извлечение генератора требует аккуратности: его корпус может зацепиться за соседние элементы. Наклоните агрегат в сторону радиатора, затем выведите его вверх, избегая резких движений. Если генератор застрял, проверьте, не осталось ли незамеченных креплений – на некоторых моделях Логан (особенно с кондиционером) может быть дополнительный кронштейн с болтом на 13 мм.
| Элемент | Размер болта | Момент затяжки, Н·м |
|---|---|---|
| Верхний болт (ближний к двигателю) | M10 × 1.25 | 45–55 |
| Верхний болт (дальний от двигателя) | M10 × 1.25 | 45–55 |
| Нижний болт | M12 × 1.75 | 60–70 |
| Гайка силового провода | M8 | 10–12 |
При извлечении обратите внимание на состояние приводного ремня и натяжного ролика. Если ремень имеет трещины или потёртости глубиной более 1 мм, замените его одновременно с генератором. Ролик не должен издавать шум при вращении – в противном случае его также следует демонтировать и проверить подшипник.
После снятия генератора осмотрите посадочное место на двигателе. Удалите остатки старой прокладки или герметика с помощью пластикового скребка, чтобы избежать перекоса нового агрегата. Проверьте состояние кронштейнов крепления – при наличии трещин или деформаций замените их, иначе новый генератор будет установлен с нарушением соосности, что приведёт к преждевременному износу подшипников.
Установка нового генератора и проверка совместимости
Перед монтажом нового генератора на Рено Логан убедитесь, что его характеристики соответствуют заводским требованиям: для двигателей 1.4 и 1.6 л (K7J/K7M) подходит генератор с током отдачи 70–90 А (артикул 8200660728 или аналоги VALEO 439504, BOSCH 0124325002). Проверьте посадочные отверстия на кронштейне – у моделей до 2010 года они могут отличаться диаметром (8 мм против 10 мм у рестайлинговых версий). Сравните шкив: на 8-клапанных моторах используется 6-ручьевой ремень, на 16-клапанных – 5-ручьевой. Нанесите на резьбу болтов фиксации Loctite 243 для предотвращения самопроизвольного ослабления.
Установите генератор на кронштейн, затянув болты моментом 25–30 Н·м. Подключите силовой провод к клемме B+ (гайка M10, момент 10–12 Н·м) и управляющий разъем L (фишка с двумя контактами). Проверьте совместимость регулятора напряжения: на Логанах с 2014 года устанавливаются генераторы с интегрированным регулятором (артикул 8200997531), несовместимые с более ранними версиями. После сборки замерьте напряжение на клеммах АКБ при работающем двигателе – оно должно составлять 13,8–14,4 В на холостых оборотах.
Сборка узлов в обратном порядке и финальная проверка работоспособности
После сборки выполните проверку в следующем порядке:
- Подключите аккумулятор, соблюдая полярность. Запустите двигатель и дайте ему поработать на холостых оборотах 2–3 минуты.
- Измерьте напряжение на клеммах АКБ мультиметром: при выключенных потребителях оно должно составлять 13,8–14,4 В, при включенном ближнем свете и обогреве заднего стекла – не ниже 13,5 В.
- Проверьте отсутствие посторонних шумов от генератора (свист, скрежет) – их наличие указывает на неправильную натяжку ремня или износ подшипников.
- Осмотрите соединения проводов на предмет нагрева через 5–7 минут работы двигателя: локальный перегрев сигнализирует о плохом контакте.
Если напряжение выходит за указанные пределы или наблюдаются неисправности, отключите АКБ и повторите проверку подключения генератора.
