Как рассчитать мощность аккумулятора в ваттах

Аккумуляторы – основа автономных энергосистем, но их эффективность зависит от точного расчета мощности. Ошибка в вычислениях приводит к нехватке энергии или переплате за избыточные характеристики. В этой статье разберем метод, который позволит определить необходимую емкость в ватт-часах (Вт·ч) без сложных формул и лишних допущений.

Первый шаг – определение суммарной мощности подключаемых устройств. Например, если вы используете светодиодные лампы (10 Вт), ноутбук (60 Вт) и холодильник (150 Вт), общая нагрузка составит 220 Вт. Учтите, что пусковые токи некоторых приборов (например, компрессоров) могут превышать номинальные значения в 2–3 раза. Для точности добавьте 20–30% запаса.

Второй шаг – расчет времени автономной работы. Если устройства должны работать 5 часов, умножьте суммарную мощность на это время: 220 Вт × 5 ч = 1100 Вт·ч. Однако аккумуляторы теряют емкость при разряде: свинцово-кислотные – до 50%, литий-ионные – около 10%. Корректируйте результат с учетом КПД инвертора (обычно 85–95%).

Третий шаг – выбор типа аккумулятора. Литий-железо-фосфатные (LiFePO4) батареи выдерживают 2000–5000 циклов и работают при температурах от –20°C до +60°C, но стоят дороже. Свинцово-кислотные дешевле, но требуют обслуживания и имеют меньший ресурс (300–500 циклов). Учитывайте эти параметры при расчете срока службы.

Четвертый шаг – учет глубины разряда (DoD). Для LiFePO4 допустимо 80–90% DoD, для свинцовых – не более 50%. Если требуется 1100 Вт·ч, при 80% DoD емкость аккумулятора должна быть 1100 / 0,8 = 1375 Вт·ч. Для свинцового аналога – 1100 / 0,5 = 2200 Вт·ч.

Пятый шаг – проверка напряжения системы. Стандартные значения: 12 В, 24 В, 48 В. Для 1375 Вт·ч при 24 В потребуется аккумулятор емкостью 1375 / 24 ≈ 57 А·ч. Убедитесь, что выбранный аккумулятор поддерживает нужный ток заряда/разряда (например, 0,5C–1C для LiFePO4).

Какие параметры аккумулятора нужны для расчета мощности

Первый и основной параметр – номинальное напряжение (В). Оно указывается на корпусе аккумулятора или в технической документации и измеряется в вольтах. Для литий-ионных батарей типичные значения – 3,6 В, 3,7 В или 7,4 В (для сборок из двух элементов). Свинцово-кислотные аккумуляторы чаще имеют 6 В, 12 В или 24 В. Напряжение определяет базовую энергетическую емкость системы: мощность рассчитывается как произведение напряжения на ток.

Емкость (А·ч или мА·ч) – второй ключевой показатель, отражающий количество заряда, которое аккумулятор способен отдать. Например, батарея на 2000 мА·ч при токе разряда 1 А проработает 2 часа. Для перевода в ватт-часы (Вт·ч) емкость умножают на номинальное напряжение. Важно учитывать, что реальная емкость зависит от температуры и тока разряда: при высоких нагрузках она снижается на 10–30%.

Ток разряда (А) напрямую влияет на мощность. Производители указывают максимальный непрерывный ток (например, 10 А) и пиковый (до 20 А). Превышение этих значений приводит к перегреву и деградации батареи. Для расчета мощности используют формулу P = U × I, где I – ток разряда. Если аккумулятор не поддерживает требуемый ток, его мощность будет ограничена.

Внутреннее сопротивление (мОм) определяет потери энергии при работе. Чем оно выше, тем больше мощность рассеивается в виде тепла. Например, у литий-полимерных аккумуляторов сопротивление составляет 5–50 мОм, у свинцово-кислотных – 100–300 мОм. При расчете мощности учитывают падение напряжения под нагрузкой: U_нагрузки = U_номинальное − I × R_внутреннее. Игнорирование этого параметра приводит к завышенным оценкам.

Глубина разряда (DoD, %) показывает, какую часть емкости можно использовать без ущерба для ресурса. Для литий-ионных аккумуляторов рекомендуется не превышать 80% DoD, для свинцово-кислотных – 50%. При расчете мощности учитывают только доступную емкость. Например, батарея на 100 А·ч с DoD 70% обеспечит 70 А·ч полезной энергии.

Температурный диапазон критичен для точных расчетов. При низких температурах (−10°C и ниже) емкость литий-ионных аккумуляторов падает на 20–50%, а внутреннее сопротивление растет. Свинцово-кислотные батареи теряют до 30% емкости уже при 0°C. Производители указывают рабочие диапазоны: например, −20°C до +60°C. Для расчета мощности в экстремальных условиях используют поправочные коэффициенты.

Циклы заряда-разряда влияют на долговечность и остаточную емкость. После 500 циклов литий-ионный аккумулятор теряет 10–20% емкости, свинцово-кислотный – до 40%. При расчете мощности для длительных проектов учитывают деградацию. Например, если батарея изначально обеспечивает 100 Вт·ч, через 300 циклов это значение может снизиться до 80 Вт·ч.

Форм-фактор и тип химии косвенно влияют на расчеты. Литий-железо-фосфатные (LiFePO4) аккумуляторы стабильнее при высоких токах, чем литий-кобальтовые (LiCoO2). Гелевые свинцово-кислотные батареи выдерживают глубокие разряды лучше, чем AGM. Эти особенности учитывают при выборе коэффициентов запаса мощности. Например, для LiFePO4 берут запас 10%, для AGM – 20%.

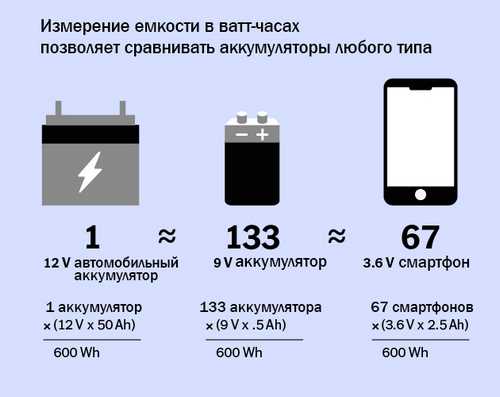

Как перевести ампер-часы в ватт-часы: формула и примеры

Ампер-часы (Ah) и ватт-часы (Wh) – ключевые единицы измерения ёмкости аккумуляторов, но первая зависит от напряжения, а вторая – нет. Чтобы перевести Ah в Wh, умножьте значение ампер-часов на номинальное напряжение аккумулятора в вольтах (V). Формула проста: Wh = Ah × V. Например, аккумулятор на 10 Ah с напряжением 12 V имеет ёмкость 120 Wh. Без учёта напряжения сравнивать аккумуляторы по Ah бессмысленно – батарея на 5 Ah при 24 V (120 Wh) будет мощнее, чем 10 Ah при 12 V.

Для литий-ионных аккумуляторов напряжение часто указывается как 3.7 V на ячейку. Если батарея состоит из нескольких ячеек, умножьте это значение на их количество. Например, powerbank с 4 последовательно соединёнными ячейками (4S) имеет напряжение 14.8 V (3.7 × 4). При ёмкости 5 Ah его энергоёмкость составит 74 Wh (5 × 14.8). Учитывайте реальное напряжение, а не округлённое – разница в 0.1 V при больших Ah даёт погрешность в расчётах.

В автомобильных аккумуляторах напряжение обычно 12 V, но при глубоком разряде оно падает до 10.5–11 V. Если расчёт ведётся для резервного питания, берите среднее значение – например, 11.5 V. Аккумулятор на 70 Ah при таком напряжении выдаст 805 Wh (70 × 11.5), а не 840 Wh, как при номинальных 12 V. Игнорирование падения напряжения приведёт к завышенным ожиданиям от ёмкости.

Для точных расчётов используйте данные из технической документации. Производители часто указывают ёмкость в Wh на этикетке, но если её нет – берите напряжение из спецификаций. Например, LiFePO4-аккумулятор на 100 Ah при 12.8 V имеет 1280 Wh, а не 1200 Wh, как при стандартных 12 V. Разница критична для систем с высоким энергопотреблением, где каждый ватт-час на счету.

При работе с многоячеечными сборками учитывайте конфигурацию. Параллельное соединение (например, 2P) увеличивает Ah, но не напряжение, а последовательное (2S) – наоборот. Аккумулятор 2S2P из ячеек 3.7 V 2.5 Ah будет иметь 7.4 V и 5 Ah, что даёт 37 Wh (7.4 × 5). Ошибка в конфигурации приведёт к неверным расчётам и потенциальному переразряду ячеек.

Учет напряжения аккумулятора при вычислении мощности

Напряжение аккумулятора (В) – ключевой параметр, определяющий его энергетическую емкость в ватт-часах (Вт·ч). Формула расчета проста: Вт·ч = А·ч × В, где А·ч – номинальная емкость в ампер-часах. Например, аккумулятор на 12 В с емкостью 100 А·ч имеет мощность 1200 Вт·ч. Ошибка в выборе напряжения приводит к неверной оценке автономности: прибор на 24 В не будет работать от 12-вольтового источника без преобразователя, даже если емкость в А·ч достаточна.

Типовые значения напряжений для разных систем:

• 3,7 В – литий-ионные элементы (18650, батареи смартфонов);
• 12 В – автомобильные и ИБП;
• 24/48 В – солнечные электростанции, электротранспорт;
• 36–72 В – мощные электровелосипеды и скутеры.

При расчетах учитывайте падение напряжения под нагрузкой: свинцово-кислотные аккумуляторы теряют до 10% при разряде, литиевые – 3–5%. Для точности используйте среднее напряжение (например, 3,2 В вместо 3,7 В для LiFePO4).

Если система требует стабильного напряжения, добавьте 15–20% запаса мощности на потери в инверторах и контроллерах. Например, для нагрузки 500 Вт при 12 В расчетный ток составит 41,7 А – выбирайте аккумулятор с емкостью не менее 50 А·ч, чтобы избежать глубокого разряда и продлить срок службы.

Расчет реальной емкости с поправкой на глубину разряда

Глубина разряда (DoD – Depth of Discharge) критически влияет на фактическую емкость аккумулятора. Производители указывают номинальную емкость в ампер-часах (А·ч) или ватт-часах (Вт·ч) при 100% разряде, но в реальных условиях батареи редко разряжаются полностью. Например, литий-ионные аккумуляторы рекомендуется эксплуатировать в диапазоне 20–80% DoD для продления срока службы. Это означает, что из 100 А·ч доступны лишь 60 А·ч.

Для расчета реальной емкости используйте формулу:

• Реальная емкость (Вт·ч) = Номинальная емкость (Вт·ч) × (DoD / 100)

Пример: аккумулятор на 500 Вт·ч с допустимой глубиной разряда 70% обеспечит 500 × 0.7 = 350 Вт·ч полезной энергии. Игнорирование этого параметра приведет к завышенным ожиданиям и преждевременному износу.

Типовые значения DoD для разных типов аккумуляторов:

• Свинцово-кислотные: 50% (для продления ресурса до 500 циклов)
• Литий-железо-фосфатные (LiFePO₄): 80–90% (до 3000 циклов)
• Литий-ионные (Li-ion): 60–80% (до 1000 циклов)
• Никель-металлгидридные (NiMH): 40–60% (до 500 циклов)

При выборе DoD учитывайте температурные условия. Например, при −10°C емкость литий-ионного аккумулятора снижается на 20–30%, а допустимая глубина разряда падает до 50%. В таких случаях реальная емкость составит 500 Вт·ч × 0.5 × 0.7 = 175 Вт·ч, а не 350 Вт·ч.

Для систем с резервным питанием (ИБП, солнечные электростанции) рекомендуется закладывать запас емкости в 1.5–2 раза от расчетной нагрузки. Если потребление составляет 200 Вт·ч/сутки, а DoD – 70%, минимальная номинальная емкость должна быть 200 / 0.7 ≈ 286 Вт·ч. С учетом запаса выбирайте аккумулятор на 400–500 Вт·ч.

Некоторые контроллеры заряда и инверторы позволяют настраивать порог отключения по DoD. Например, для LiFePO₄ устанавливайте 10–15% остаточного заряда, чтобы избежать глубокого разряда. В свинцово-кислотных системах порог не должен опускаться ниже 50%. Настройка выполняется через ПО устройства или аппаратные перемычки.

При последовательном или параллельном соединении аккумуляторов DoD рассчитывается для всей сборки. Если два Li-ion аккумулятора по 100 А·ч соединены параллельно, их суммарная емкость – 200 А·ч, но при DoD 80% доступны лишь 160 А·ч. В последовательном соединении напряжение суммируется, но емкость остается равной емкости одного элемента.

Проверяйте реальную емкость после 100–200 циклов эксплуатации. Используйте тестеры разряда (например, iCharger X6) или специализированные анализаторы (OWON B35T). Если фактическая емкость упала на 20% от номинала при заданном DoD, замените аккумулятор или скорректируйте расчеты. Для точности измерений разряжайте батарею током 0.2C (20% от емкости в А·ч) до установленного порога DoD.

Как учесть потери энергии при преобразовании и хранении

Потери энергии в аккумуляторных системах возникают на каждом этапе: зарядке, хранении и разрядке. КПД литий-ионных батарей составляет 90–95%, свинцово-кислотных – 70–85%, а никель-металлгидридных – 65–70%. Эти значения зависят от температуры, тока заряда и степени износа. Например, при зарядке током 0,5C потери в литий-ионном аккумуляторе возрастают на 3–5% из-за внутреннего сопротивления.

Преобразователи напряжения (DC-DC, инверторы) добавляют 5–15% потерь в зависимости от нагрузки. Импульсные преобразователи с КПД 90–95% эффективнее линейных (60–80%), но их работа сопровождается пульсациями тока, увеличивающими нагрев. Для минимизации потерь выбирайте преобразователи с активным охлаждением и низким ESR (эквивалентным последовательным сопротивлением) конденсаторов.

Температурный режим критически влияет на потери. При 0°C емкость литий-ионного аккумулятора падает на 20%, а при 45°C ускоряется деградация на 30% за год. Используйте системы терморегуляции с точностью ±2°C и избегайте заряда при температурах ниже −10°C или выше 50°C. Для свинцово-кислотных батарей оптимальный диапазон – 20–25°C, отклонение на 10°C удваивает скорость саморазряда.

Саморазряд аккумуляторов составляет 1–5% в месяц для литий-ионных, 3–20% для свинцово-кислотных и до 30% для никель-металлгидридных. Хранение при 50% заряда снижает деградацию: для LiFePO4 – на 50% по сравнению с 100% зарядом. Используйте BMS (систему управления батареей) с функцией балансировки ячеек, чтобы предотвратить неравномерный саморазряд и перегрев.

Потери в проводах и контактах зависят от сечения и материала. Медный провод сечением 2,5 мм² при токе 10 А и длине 1 м теряет 0,2 В (2 Вт). Для расчета используйте формулу: P = I² × R, где R – сопротивление провода (0,0175 Ом·м/мм² для меди). Золоченые или посеребренные контакты снижают потери на 10–15% по сравнению с окисленными медными.

При проектировании системы закладывайте запас мощности 15–25% для компенсации потерь. Например, для нагрузки 100 Вт с КПД инвертора 90% и батареи 92% требуется аккумулятор на 120 Вт·ч. Используйте калькуляторы потерь, такие как Battery University или спецификации производителей, для точного расчета. Измеряйте реальные потери мультиметром и токовыми клещами при разных режимах работы.

Определение потребляемой мощности устройств для подбора аккумулятора

Первый шаг – составление списка всех устройств, которые будут питаться от аккумулятора. Учитывайте не только основные приборы (ноутбук, холодильник, освещение), но и вспомогательные: зарядные устройства, роутеры, насосы. Каждое устройство имеет паспортную мощность, указанную в ваттах (Вт) или вольт-амперах (ВА). Для точного расчета берите значение в ваттах – оно отражает реальное энергопотребление. Если мощность указана в ВА, умножьте её на коэффициент мощности (обычно 0,8–0,9 для бытовой техники).

Для устройств с переменной нагрузкой (например, компрессоры холодильников или насосы) используйте среднее значение мощности. Производители часто указывают максимальную мощность, которая может в 2–3 раза превышать рабочую. Чтобы избежать ошибок, измерьте потребление мультиметром или токовыми клещами в реальных условиях эксплуатации. Например, холодильник класса A+ с паспортной мощностью 150 Вт может потреблять 50–80 Вт в режиме работы и 5–10 Вт в режиме ожидания.

Рассчитайте суточное энергопотребление каждого устройства. Формула проста: мощность (Вт) × время работы (часы) = энергия (Вт·ч). Для устройств с цикличной работой (например, насос, включающийся на 10 минут каждый час) используйте долю времени: 10 минут = 0,167 часа. Пример: насос мощностью 300 Вт, работающий 4 часа в сутки, потребляет 1200 Вт·ч. Суммируйте значения для всех устройств, чтобы получить общую суточную нагрузку.

Учтите пиковые нагрузки. Некоторые устройства (например, электроинструменты или микроволновки) потребляют в 3–5 раз больше энергии при запуске. Если такие приборы будут использоваться одновременно, добавьте 20–30% к общей мощности. Для системы с инвертором выбирайте аккумулятор с запасом по току разряда: например, для пиковой нагрузки 1000 Вт при напряжении 12 В требуется ток 83 А (1000 Вт / 12 В).

Коэффициент глубины разряда (DoD) аккумулятора влияет на расчет. Литий-ионные батареи допускают разряд до 80–90% емкости, свинцово-кислотные – до 50%. Если суточное потребление 1630 Вт·ч, а DoD аккумулятора 80%, его номинальная емкость должна быть не менее 2037 Вт·ч (1630 / 0,8). Для свинцовых батарей этот показатель увеличится до 3260 Вт·ч (1630 / 0,5).

Температурные условия эксплуатации корректируют расчеты. При температуре ниже +10°C емкость свинцово-кислотных аккумуляторов падает на 20–30%, литий-ионных – на 10–15%. Если система будет работать зимой, увеличьте расчетную емкость на соответствующий процент. Например, для суточного потребления 1630 Вт·ч при −10°C потребуется литий-ионный аккумулятор на 1918 Вт·ч (1630 / 0,85).

Финальный шаг – выбор аккумулятора с учетом КПД инвертора (если используется). Инверторы теряют 5–15% энергии при преобразовании постоянного тока в переменный. Для системы с инвертором на 90% КПД и суточным потреблением 1630 Вт·ч аккумулятор должен обеспечивать 1811 Вт·ч (1630 / 0,9). Округлите значение до ближайшей стандартной емкости (например, 2000 Вт·ч) и добавьте 10–15% запаса для компенсации деградации батареи со временем.

Практический расчет мощности на примере литий-ионного аккумулятора

Возьмем литий-ионный аккумулятор с номинальным напряжением 3,7 В и емкостью 2600 мА·ч. Чтобы получить мощность в ватт-часах (Вт·ч), умножьте напряжение на емкость в ампер-часах: 3,7 В × 2,6 А·ч = 9,62 Вт·ч. Для проверки реальной мощности под нагрузкой используйте мультиметр с функцией измерения тока – подключите аккумулятор к нагрузке (например, резистор 1 Ом) и зафиксируйте ток разряда. Если при напряжении 3,5 В ток составит 2,5 А, мгновенная мощность будет 8,75 Вт (3,5 В × 2,5 А). Учитывайте, что при глубоком разряде (ниже 3 В) эффективность падает на 15–20%.

Для расчета времени работы устройства разделите емкость в ватт-часах на потребляемую мощность. Например, фонарь с потреблением 5 Вт проработает 1,92 часа (9,62 Вт·ч / 5 Вт). При параллельном соединении двух таких аккумуляторов суммарная емкость удвоится (19,24 Вт·ч), но напряжение останется 3,7 В. Для последовательного соединения напряжение сложится (7,4 В), а емкость не изменится – это критично при выборе конфигурации для устройств с жесткими требованиями к напряжению.
