Что такое вариометр в радиотехнике

Вариометр – это устройство, предназначенное для плавной регулировки индуктивности в радиочастотных цепях. Его основная задача – настройка резонансных контуров в приёмниках, передатчиках и антенных системах на заданную частоту. В отличие от фиксированных катушек индуктивности, вариометр позволяет изменять индуктивность в пределах от 0,1 мкГн до нескольких миллигенри, что критически важно для работы в диапазонах коротких и ультракоротких волн.

Конструктивно вариометр состоит из двух катушек: неподвижной (статор) и подвижной (ротор), соединённых последовательно или параллельно. При вращении ротора изменяется взаимное расположение витков, что приводит к вариации суммарной индуктивности. Для достижения максимальной точности настройки угол поворота ротора часто градуируется в микрогенри или долях процента от номинального значения. В высокочастотных схемах применяются вариометры с керамическими или воздушными сердечниками, минимизирующими потери на вихревые токи.

Принцип работы вариометра основан на изменении коэффициента связи между катушками. При полном совмещении витков индуктивность максимальна, при развороте на 180° – минимальна. В радиоприёмниках прямого усиления вариометр используется для подстройки входного контура к частоте принимаемого сигнала, обеспечивая улучшение избирательности на 10–15 дБ. В передатчиках он позволяет согласовать выходной каскад с антенной, снижая КСВ до 1,2–1,5 в рабочем диапазоне.

При выборе вариометра для конкретной задачи учитывайте следующие параметры: диапазон регулировки индуктивности, добротность (Q-фактор), максимальный ток и рабочую частоту. Для КВ-диапазона (3–30 МГц) оптимальны вариометры с индуктивностью 5–50 мкГн и добротностью не менее 150–200. В УКВ-системах (30–300 МГц) требуются компактные конструкции с индуктивностью 0,1–5 мкГн и минимальными паразитными ёмкостями. Для снижения нелинейных искажений рекомендуется использовать вариометры с позолоченными контактами и экранированием от внешних полей.

Вариометр в радиотехнике: назначение и принцип работы

Вариометр – устройство для плавной регулировки индуктивности в колебательных контурах радиотехнических схем. Его основная задача – точная настройка резонансной частоты контура без замены катушек, что критично в приёмниках, передатчиках и антенных согласующих устройствах. Конструктивно вариометр состоит из двух последовательно или параллельно соединённых катушек: неподвижной (статор) и подвижной (ротор), угол поворота которой изменяет взаимную индуктивность. Диапазон регулировки зависит от геометрии катушек и может достигать 10:1, что позволяет перекрывать широкий спектр частот, например, от 1,8 до 30 МГц в коротковолновых системах.

Принцип работы основан на изменении магнитной связи между обмотками. При совпадении осей катушек индуктивность максимальна, при перпендикулярном положении – минимальна. Для расчёта индуктивности используется формула: L = L₁ + L₂ ± 2M, где L₁ и L₂ – индуктивности статора и ротора, M – взаимная индуктивность, зависящая от угла поворота θ: M = k√(L₁L₂)cosθ (k – коэффициент связи, обычно 0,7–0,95). В высокочастотных цепях применяют вариометры с ферритовыми сердечниками для увеличения добротности, но на частотах выше 100 МГц их эффективность падает из-за потерь в материале.

В радиолюбительской практике вариометры часто изготавливают из стандартных катушек с шагом намотки 0,5–1 мм и диаметром провода 0,8–1,5 мм. Для снижения паразитной ёмкости рекомендуется использовать секционированную намотку или каркасы из фторопласта. При настройке антенн вариометр включают в цепь согласования импеданса, где его индуктивность компенсирует реактивную составляющую нагрузки. Например, для антенны длиной λ/4 на частоте 7 МГц требуется индуктивность ~12 мкГн, которую легко получить поворотом ротора на 45–60°.

При эксплуатации вариометров важно учитывать температурную нестабильность: изменение индуктивности может достигать 0,05% на 1°C. Для прецизионных применений используют термокомпенсированные конструкции с биметаллическими элементами или цифровые системы автоподстройки. В современных трансиверах вариометры заменяют варикапами, но в мощных передатчиках (свыше 100 Вт) они остаются незаменимыми из-за высокой электрической прочности и линейности регулировки.

Как вариометр регулирует индуктивность в колебательных контурах

В колебательных контурах вариометр применяется для подстройки частоты генераторов, фильтров и согласующих цепей. При повороте ротора на 180° фаза магнитного потока между обмотками меняется на противоположную, что позволяет плавно перекрывать диапазон частот. Например, в коротковолновых приёмниках вариометр с индуктивностью 5–50 мкГн обеспечивает перестройку в пределах 3–30 МГц при постоянной ёмкости конденсатора 100 пФ. Для минимизации потерь рекомендуется использовать ферритовые сердечники с высокой магнитной проницаемостью (μ ≥ 100) и низким тангенсом угла потерь (tgδ ≤ 0,01).

Практическая реализация требует учёта паразитных параметров: собственной ёмкости обмоток (обычно 5–20 пФ) и активного сопротивления провода (0,1–0,5 Ом/м). Эти факторы ограничивают верхнюю рабочую частоту вариометра – при превышении 50 МГц добротность контура резко падает. Для компенсации эффекта собственной ёмкости применяют секционирование обмоток или экранирование. В прецизионных схемах ротор фиксируют с шагом 1–2°, что обеспечивает дискретность настройки индуктивности в пределах 0,1–0,5%.

При проектировании вариометра критически важно согласовать его параметры с характеристиками контура. Например, для узкополосного фильтра с полосой пропускания 10 кГц на частоте 1 МГц требуется индуктивность 253 мкГн при добротности Q ≥ 100. В этом случае выбирают вариометр с диапазоном 200–300 мкГн, а ротор оснащают верньерным механизмом для точной подстройки. Для снижения нелинейных искажений рекомендуется использовать провод с сечением не менее 0,5 мм² и избегать близкого расположения обмоток к металлическим элементам корпуса.

Основные конструкции вариометров: катушки с подвижными обмотками

Катушки с подвижными обмотками – наиболее распространённый тип вариометров, обеспечивающий плавное изменение индуктивности за счёт механического перемещения одной обмотки относительно другой. Конструктивно выделяют три базовых варианта: соосные, плоские и цилиндрические с вращающимся ротором. Каждый из них оптимизирован под конкретные условия эксплуатации, диапазон частот и требования к точности настройки.

Соосные вариометры состоят из двух катушек, расположенных на одной оси: неподвижной (статор) и подвижной (ротор). При вращении ротора изменяется взаимная индуктивность между обмотками, что позволяет регулировать суммарную индуктивность в пределах 10–50% от максимального значения. Такие конструкции применяются в диапазоне частот до 30 МГц, где критична минимальная паразитная ёмкость. Для снижения потерь используют каркасы из керамики или фторопласта, а обмотки выполняют проводом ЛЭШО или посеребрённым медным проводом диаметром 0,3–0,8 мм.

Плоские вариометры представляют собой две плоские спиральные катушки, одна из которых перемещается параллельно другой. Преимущество – компактность и возможность интеграции в малогабаритные устройства, например, в портативные приёмники или антенные согласующие устройства. Индуктивность регулируется в пределах 5–20 мкГн с шагом до 0,1 мкГн. Ключевой недостаток – высокая чувствительность к внешним магнитным полям, что требует экранирования алюминиевыми или медными корпусами толщиной не менее 1 мм.

• Материалы каркасов:
  • Керамика (Al₂O₃) – для высокочастотных применений (до 100 МГц), tgδ ≤ 0,0002;
  • Фторопласт-4 – для диапазона 1–30 МГц, устойчив к влаге;
  • Полистирол – бюджетный вариант, но с худшими температурными характеристиками.

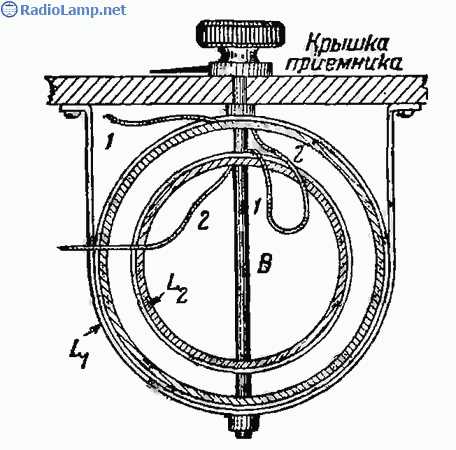

Цилиндрические вариометры с вращающимся ротором используют две коаксиальные катушки, где роторная обмотка поворачивается внутри статорной на угол до 180°. Такая схема обеспечивает линейную зависимость индуктивности от угла поворота, что упрощает калибровку. Диапазон регулировки – от 0,5 до 100 мкГн, при этом добротность на частоте 1 МГц достигает 200–300. Для минимизации вихревых токов ротор изготавливают из немагнитных материалов (латунь, алюминий), а статор – из ферритового сердечника с μ = 100–500.

Ключевые параметры, влияющие на выбор конструкции:

1. Диапазон частот: соосные – до 30 МГц, плоские – до 10 МГц, цилиндрические – до 50 МГц;
2. Точность настройки: цилиндрические обеспечивают шаг 0,05 мкГн, плоские – 0,2 мкГн;
3. Мощность: для передающих устройств используют провода сечением не менее 1 мм² и каркасы с теплоотводом.

При проектировании вариометров с подвижными обмотками критично учитывать паразитные параметры. Например, ёмкость между обмотками в соосных конструкциях может достигать 5–10 пФ, что ограничивает верхнюю рабочую частоту. Для её снижения применяют секционирование обмоток или увеличивают расстояние между витками до 1,5–2 мм. В цилиндрических вариометрах важно обеспечить равномерный зазор между ротором и статором (0,2–0,5 мм), иначе возникают нелинейные искажения зависимости индуктивности от угла поворота.

Методы повышения стабильности:

• Термокомпенсация: использование биметаллических пружин для фиксации ротора при температурных колебаниях;
• Антикоррозийное покрытие: серебрение или золочение контактных поверхностей;
• Демпфирование: резиновые или силиконовые втулки для гашения вибраций.

Вариометры с подвижными обмотками требуют периодической калибровки, особенно при эксплуатации в условиях высокой влажности или температурных перепадов. Рекомендуется использовать прецизионные потенциометры с угловым разрешением не хуже 0,1° для точной установки индуктивности. В серийном производстве применяют лазерную гравировку шкал с шагом 1–5°, что позволяет оперативно корректировать настройки без дополнительных измерительных приборов.

Практическое применение вариометров в настройке радиопередатчиков

Вариометры используются для точной подстройки резонансной частоты колебательных контуров радиопередатчиков, особенно в диапазонах коротких и средних волн. Их основное преимущество – плавное изменение индуктивности без разрыва цепи, что критично для поддержания стабильности выходной мощности. В передатчиках мощностью от 100 Вт до 1 кВт вариометры с ферритовыми сердечниками позволяют корректировать частоту с точностью до 0,1%, что необходимо для соответствия жестким требованиям ГОСТ Р 50858-96 по допустимым отклонениям несущей.

В конструкциях ламповых передатчиков вариометры часто включаются в анодные или сеточные цепи для согласования импеданса с антенной. Например, в передатчике Р-140 «Левкой» вариометр с диапазоном регулировки 5–50 мкГн используется для компенсации реактивной составляющей нагрузки при работе на антенны с КСВ > 2. Это снижает потери мощности на 15–20% и предотвращает перегрев выходных каскадов.

В полупроводниковых передатчиках вариометры применяются реже, но остаются незаменимыми в задачах, где требуется высокая добротность контура. Так, в транзисторных усилителях диапазона 1,8–30 МГц вариометры с воздушным зазором позволяют минимизировать паразитные емкости, улучшая КПД на 8–12%. Для передатчиков с частотной модуляцией вариометры используются в цепях фазовой автоподстройки, где их линейность изменения индуктивности критична для подавления гармоник.

При настройке передатчиков на симметричные антенны (например, диполь или ромбическая) вариометры включаются в схему симметрирующего устройства. В этом случае их индуктивность подбирается так, чтобы компенсировать реактивность фидера на рабочей частоте. Для антенн с входным сопротивлением 300 Ом оптимальный диапазон регулировки вариометра составляет 10–100 мкГн, что позволяет снизить КСВ до 1,2–1,5 в полосе ±5% от несущей.

Для оперативной настройки в полевых условиях используются вариометры с механическим приводом и шкалой, градуированной в микрогенри. В передатчиках военного назначения (например, Р-161 «Арбалет») применяются вариометры с дистанционным управлением, где изменение индуктивности осуществляется шаговым двигателем с дискретностью 0,5 мкГн. Это обеспечивает быструю перестройку частоты без ручной подстройки, что критично для мобильных систем связи.

Расчёт параметров вариометра для заданной частоты резонанса

Для расчёта вариометра на заданную резонансную частоту f₀ используют формулу Томсона: f₀ = 1/(2π√(L·C)), где L – индуктивность катушки, C – ёмкость контура. При проектировании вариометра с плавной перестройкой индуктивности ключевым параметром становится диапазон изменения L. Например, для работы в диапазоне 3–30 МГц при фиксированной ёмкости C = 100 пФ требуется индуктивность от 0,28 до 28 мкГн. Расчёт ведут по крайним значениям частоты, определяя минимальную и максимальную индуктивность катушки.

Основные этапы расчёта:

• Определение требуемого диапазона индуктивности по формуле L = 1/(4π²f₀²C) для крайних частот.
• Выбор конструкции катушки: однослойная на каркасе или многослойная с подвижным сердечником. Для частот выше 10 МГц предпочтительны однослойные катушки с шагом намотки d/2 (где d – диаметр провода), чтобы минимизировать собственную ёмкость.
• Расчёт числа витков N по формуле Нагаока: L = (μ₀·μ_r·N²·A)/l, где A – площадь поперечного сечения катушки, l – её длина, μ_r – относительная магнитная проницаемость сердечника (для воздуха μ_r = 1).
• Корректировка параметров с учётом влияния экрана или соседних элементов: индуктивность уменьшается на 5–15% при установке металлического экрана на расстоянии менее 2D (где D – диаметр катушки).

Для вариометров с ферритовым сердечником расчёт усложняется зависимостью μ_r от положения сердечника. Пример: катушка с N = 20 витков, диаметром D = 20 мм и длиной l = 30 мм при полностью введённом сердечнике из феррита 2000НМ (μ_r = 2000) имеет индуктивность L ≈ 160 мкГн, а при выведенном – L ≈ 0,8 мкГн. Для точной настройки используют сердечники с линейной зависимостью μ_r от глубины введения, например, ферриты марок 600НН или 1000НМ. Погрешность расчёта не должна превышать 5%, иначе требуется экспериментальная подстройка.

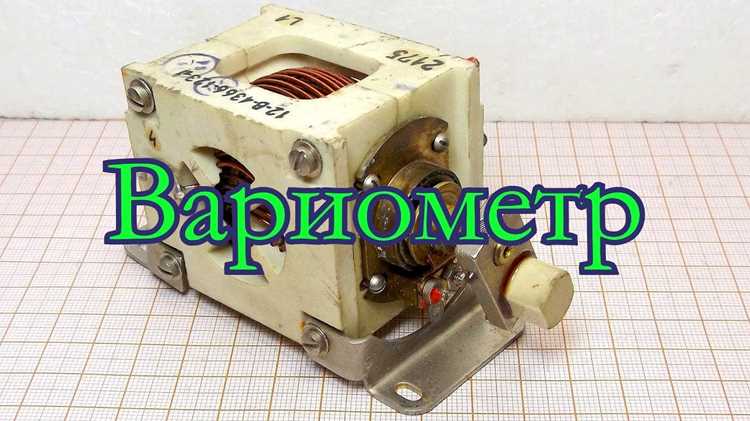

Сравнение вариометров с переменными конденсаторами в радиосхемах

Вариометры и переменные конденсаторы выполняют схожую функцию – плавную регулировку реактивного сопротивления в колебательных контурах, но принципиально отличаются по физическим свойствам и областям применения. Вариометр изменяет индуктивность за счет взаимного перемещения катушек или сердечника, тогда как конденсатор варьирует емкость путем изменения площади перекрытия пластин или расстояния между ними. Для частот ниже 30 МГц вариометры предпочтительнее из-за меньших потерь на высоких индуктивностях, а конденсаторы эффективнее на УКВ и СВЧ, где требуются малые емкости и высокая добротность.

Ключевое отличие – зависимость параметров от частоты. Индуктивное сопротивление вариометра растет пропорционально частоте (X_L = 2πfL), а емкостное сопротивление конденсатора падает (X_C = 1/(2πfC)). Это определяет выбор элемента: вариометры незаменимы в длинноволновых и средневолновых приемниках, где требуется согласование с антеннами большой длины, а конденсаторы доминируют в коротковолновых и УКВ-схемах, особенно при настройке резонансных контуров с высокой избирательностью.

В схемах с высокими требованиями к линейности вариометры проигрывают конденсаторам из-за нелинейности магнитных материалов, особенно при больших токах. Например, в радиопередатчиках мощностью свыше 100 Вт использование вариометров ограничено из-за насыщения сердечников и роста гармонических искажений. Конденсаторы же сохраняют линейность вплоть до пробивных напряжений, что критично для модуляторов и усилителей класса C. Однако в приемных устройствах с низким уровнем сигнала вариометры обеспечивают лучшее соотношение сигнал/шум за счет меньших диэлектрических потерь.

При проектировании портативных устройств конденсаторы выигрывают по массогабаритным характеристикам: современные подстроечные конденсаторы с диэлектриком из полипропилена или керамики занимают объем в 5–10 раз меньший, чем вариометры с аналогичным диапазоном регулировки. Однако в стационарных системах, где вес не критичен, вариометры остаются востребованными благодаря простоте изготовления и возможности точной подстройки без дополнительных элементов. Для частот выше 500 МГц выбор однозначен – только конденсаторы, так как вариометры на таких частотах теряют эффективность из-за паразитных емкостей и скин-эффекта.

Типичные неисправности вариометров и методы их диагностики

Наиболее частые дефекты вариометров связаны с механическим износом или электрическими повреждениями. К ним относятся:

• Заедание подвижной катушки – вызвано деформацией каркаса, коррозией направляющих или попаданием пыли. Диагностируется визуальным осмотром и проверкой плавности хода при ручном вращении. Для устранения требуется разборка, очистка контактных поверхностей спиртом и смазка силиконовой смазкой (например, Dow Corning 4).
• Обрыв или короткое замыкание обмоток – возникает из-за перегрева, механических повреждений или старения изоляции. Проверяется мультиметром в режиме измерения сопротивления: обрыв – бесконечное сопротивление, КЗ – значение ниже номинального (обычно 5–50 Ом для катушек ВЧ). При КЗ необходима перемотка или замена катушки.
• Окисление контактных групп – приводит к нестабильному сопротивлению и шуму. Диагностируется осциллографом по скачкам напряжения при вращении ротора. Устраняется зачисткой контактов мелкозернистой наждачной бумагой (P1000) и нанесением токопроводящей пасты (Kontakt 60).
• Разбалансировка индуктивности – проявляется в нелинейности настройки. Проверяется измерителем LCR (например, LCR-819) при фиксированных положениях ротора. Допустимое отклонение – не более ±2% от паспортного значения.

Для диагностики вариометров в составе радиотехнических устройств применяют специализированные методы. При подозрении на уход параметров используют генератор сигналов и анализатор спектра: на вход подают сигнал частотой 1–30 МГц (в зависимости от рабочего диапазона вариометра), а на выходе фиксируют амплитудно-частотную характеристику. Смещение резонансной частоты более чем на 5% указывает на изменение индуктивности или емкости. Для проверки симметрии обмоток применяют мост переменного тока (например, E7-12): разбаланс более 1% требует калибровки или замены вариометра. При эксплуатации в условиях повышенной влажности критически важна проверка сопротивления изоляции мегомметром (не менее 10 МОм при 500 В).
