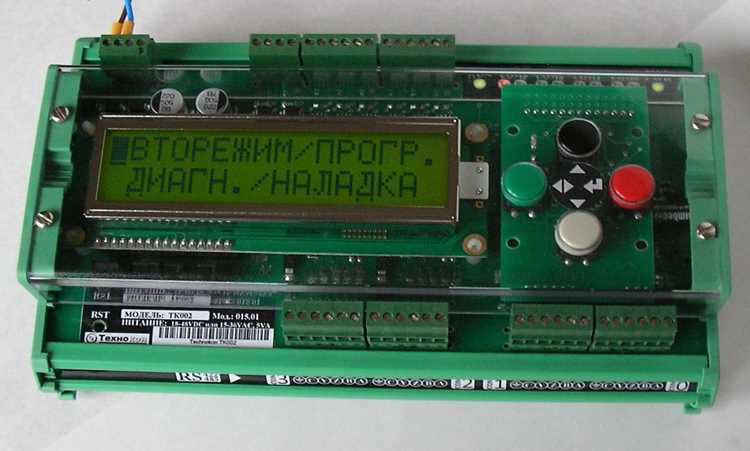

Что такое контроллер в электрике

Контроллер в электрических системах – это устройство, управляющее потоком энергии, параметрами нагрузки или последовательностью операций. В зависимости от области применения (промышленная автоматика, бытовая техника, электротранспорт) его функции варьируются от простого включения/выключения до сложного регулирования с обратной связью. Например, в частотных преобразователях контроллер корректирует выходное напряжение и частоту, обеспечивая плавный пуск асинхронных двигателей и снижая пусковые токи на 40–60%.

Принцип работы контроллера основан на обработке входных сигналов (аналоговых или цифровых) и формировании управляющих воздействий. В микропроцессорных моделях алгоритмы реализуются программно: ПИД-регуляторы стабилизируют ток, ШИМ-модуляция управляет мощностью, а дискретные выходы коммутируют реле или симисторы. Для систем с высокими требованиями к точности (например, сервоприводы) используют контроллеры с разрешением АЦП 12–16 бит и частотой дискретизации до 100 кГц.

При выборе контроллера критически важны три параметра: напряжение питания (обычно 5–24 В DC или 110–230 В AC), максимальный ток нагрузки (от 1 А для маломощных устройств до 50 А в промышленных моделях) и протокол связи (Modbus, CAN, Ethernet). Для работы в условиях электромагнитных помех рекомендуется использовать контроллеры с гальванической развязкой входов/выходов и фильтрами нижних частот на аналоговых входах. В системах с частыми переключениями (например, в сварочных аппаратах) предпочтительны модели с защитой от дребезга контактов и аппаратным подавлением помех.

Типовые ошибки при эксплуатации контроллеров включают неправильное подключение нагрузки (превышение допустимого тока), отсутствие теплоотвода для силовых элементов и игнорирование требований к заземлению. Для долговременной работы в условиях повышенной влажности или пыли выбирайте устройства с классом защиты IP65–IP67. В случае использования контроллеров в составе систем с резервированием питания проверяйте время переключения на резервный источник – оно не должно превышать 10 мс, чтобы избежать сбоев в работе.

Контроллер в электрике: назначение и принцип работы

Принцип работы основан на алгоритмах обработки входных данных и формировании выходных сигналов. Контроллер получает аналоговые (0–10 В, 4–20 мА) или дискретные (сухой контакт, RS-485) сигналы, оцифровывает их через АЦП (например, 12-битный с разрешением 2,44 мВ на шаг) и выполняет логические операции по заложенной программе. Для защиты от помех используются гальваническая развязка (оптопары, трансформаторы) и фильтрация сигналов (RC-цепи, медианные фильтры). При выборе контроллера учитывают: количество входов/выходов (например, 8 DI/6 DO для базовых задач), скорость обработки (1 мкс на команду для высокоскоростных процессов), протоколы связи (Modbus RTU, Profibus) и условия эксплуатации (рабочий диапазон температур от −40°C до +85°C для промышленных моделей).

Какие задачи решает контроллер в электрических цепях

Контроллер в электрических цепях выполняет роль интеллектуального посредника между источником энергии и нагрузкой, обеспечивая точное управление параметрами системы. Основная задача – стабилизация напряжения и тока в заданных пределах, что критично для оборудования с жесткими требованиями к электропитанию. Например, в промышленных ЧПУ-станках контроллеры поддерживают ток в диапазоне ±0,5% от номинала, предотвращая брак из-за колебаний сети. Для этого используются алгоритмы PID-регулирования, адаптирующиеся к изменениям нагрузки в реальном времени.

Другая ключевая функция – защита цепей от аварийных режимов. Контроллеры мониторят:

• перегрузки по току (срабатывание при превышении на 10–20% от номинала);
• короткие замыкания (отключение за 5–50 мс);
• перегрев (датчики температуры с порогом 80–120°C);
• перенапряжения (защита при скачках выше 250 В в сетях 220 В).

В системах с аккумуляторами контроллеры реализуют балансировку ячеек, продлевая срок службы батарей на 30–40% за счет равномерного распределения заряда.

Оптимизация энергопотребления – задача, особенно актуальная для возобновляемых источников энергии. Контроллеры солнечных инверторов отслеживают точку максимальной мощности (MPPT), увеличивая выработку на 15–30% по сравнению с пассивными системами. В умных домах они управляют освещением и климатической техникой по заданным сценариям, снижая расход электроэнергии на 20–25% без потери комфорта. Для этого применяются протоколы связи типа Modbus или Zigbee, синхронизирующие работу устройств.

Автоматизация технологических процессов требует от контроллеров выполнения логических операций. В системах управления насосами они реализуют:

1. последовательный запуск двигателей (задержка 2–5 с между включениями);
2. контроль уровня жидкости (датчики с гистерезисом 5–10%);
3. резервирование насосов (переключение на резервный при отказе основного за 100–300 мс).

В лифтах контроллеры координируют работу приводов, тормозов и дверей, обеспечивая плавность хода с точностью позиционирования до 1 мм.

Диагностика и предиктивное обслуживание – задачи, где контроллеры используют данные с датчиков для прогнозирования отказов. В электродвигателях они анализируют вибрацию (порог 4,5 мм/с для подшипников), ток утечки (превышение на 30% сигнализирует об износе изоляции) и гармонические искажения (THD выше 5% указывает на проблемы с преобразователем). На основе этих данных формируются отчеты с рекомендациями по замене компонентов за 2–4 недели до вероятного отказа.

Интеграция с верхним уровнем управления предполагает передачу данных в SCADA-системы или облачные платформы. Контроллеры поддерживают протоколы OPC UA, MQTT или Profibus, обеспечивая:

• удаленный мониторинг параметров (обновление данных каждые 100–500 мс);
• обновление прошивки по воздуху (FOTA);
• адаптацию к новым алгоритмам без остановки оборудования.

В критически важных системах, например, в медицинском оборудовании, контроллеры дублируются с горячим резервированием, гарантируя непрерывность работы при отказе основного модуля.

Основные компоненты контроллера и их функции

Микроконтроллер (МК) – центральный элемент, выполняющий обработку данных и управление периферийными устройствами. В промышленных контроллерах чаще всего применяются 32-битные архитектуры ARM Cortex-M (STM32, NXP LPC) или AVR (Atmel). МК содержит ядро, тактовый генератор, ОЗУ (от 8 КБ до 1 МБ) и флэш-память (от 32 КБ до 2 МБ). Выбор модели зависит от требуемой производительности: для простых задач подойдет STM32F0 с частотой 48 МГц, для сложных алгоритмов – STM32H7 на 480 МГц. Критически важно учитывать наличие аппаратных модулей: таймеры, DMA, интерфейсы SPI/I2C для связи с датчиками.

Блок питания контроллера обеспечивает стабильное напряжение для всех компонентов. Типовые решения – линейные стабилизаторы (LM7805) для маломощных систем или импульсные преобразователи (TPS5430) с КПД до 95%. Входное напряжение варьируется от 5 до 24 В, выходное – 3,3 В или 5 В. Для защиты от перенапряжений используют TVS-диоды (например, SMAJ5.0A) и полимерные предохранители. При проектировании важно рассчитать ток потребления: МК потребляет 50–200 мА, а с подключенными датчиками и реле – до 1 А.

Интерфейсные модули отвечают за связь с внешними устройствами. Наиболее распространены UART (скорость до 115200 бод), CAN (для промышленных сетей, стандарт ISO 11898), Ethernet (10/100 Мбит/с с поддержкой Modbus TCP). Для беспроводной связи применяют модули Wi-Fi (ESP8266) или LoRa (SX1276). При выборе интерфейса учитывают дальность передачи, помехоустойчивость и протокол обмена. Например, RS-485 выдерживает до 1200 м кабеля, но требует согласования импеданса (120 Ом).

Входные цепи контроллера обрабатывают сигналы от датчиков. Аналоговые входы (ADC) преобразуют напряжение 0–10 В или ток 4–20 мА в цифровой код. Разрядность ADC (10–16 бит) определяет точность: 12-битный ADC обеспечивает разрешение 2,44 мВ при диапазоне 0–10 В. Для защиты от помех используют RC-фильтры (1 кОм + 100 нФ) и гальваническую развязку (оптопары PC817). Дискретные входы (24 В DC) требуют токоограничивающих резисторов (1,5 кОм) и диодов для подавления выбросов.

Выходные цепи управляют исполнительными устройствами. Релейные выходы (5–10 А, 250 В AC) подходят для нагрузок с высоким током, но имеют ограниченный ресурс (100 000 срабатываний). Транзисторные ключи (MOSFET IRF540N) обеспечивают быстродействие (до 1 МГц) и долговечность, но требуют теплоотвода при токах свыше 5 А. Для ШИМ-управления используют драйверы (L298N) с защитой от короткого замыкания. Важно учитывать индуктивную нагрузку: при отключении реле или двигателя возникают перенапряжения, для подавления которых ставят диоды (1N4007) или варисторы.

Память данных хранит программы и настройки. Встроенная флэш-память МК ограничена по числу циклов перезаписи (10 000–100 000), поэтому для частых обновлений используют внешнюю EEPROM (24LC256, 32 КБ) или FRAM (MB85RS64V, 64 КБ) с ресурсом 10^12 циклов. Для логгирования данных применяют SD-карты с файловой системой FAT32. При проектировании учитывают скорость записи: SPI-интерфейс обеспечивает 1 МБ/с, а параллельный – до 10 МБ/с.

Система тактирования синхронизирует работу всех компонентов. Внутренние RC-генераторы (точность ±1%) подходят для простых задач, внешние кварцевые резонаторы (8–25 МГц, точность ±20 ppm) – для точных измерений. Для повышения стабильности используют схемы с фазовой автоподстройкой частоты (PLL), умножающие тактовую частоту до 200 МГц. В критичных приложениях применяют часы реального времени (RTC) с отдельным кварцем 32,768 кГц и батарейным питанием. При выборе тактового генератора учитывают температурный дрейф: промышленные кварцы работают в диапазоне −40…+85 °C.

Как контроллер управляет током и напряжением в системе

Контроллер регулирует ток и напряжение через широтно-импульсную модуляцию (ШИМ) или аналоговые сигналы, преобразуя входные параметры в управляющие команды для силовых ключей (например, MOSFET или IGBT). В системах с ШИМ частота переключения достигает 20–100 кГц, что позволяет плавно изменять среднее значение напряжения на нагрузке с точностью до 0,1%. Для этого контроллер сравнивает текущие показания датчиков (токовых шунтов, делителей напряжения) с заданными уставками, корректируя коэффициент заполнения импульсов в реальном времени. Пример: в зарядных устройствах контроллер ограничивает ток на уровне 5 А, снижая скважность ШИМ при превышении порога, чтобы предотвратить перегрев аккумулятора.

В системах с обратной связью контроллер использует PID-регуляторы для стабилизации параметров. Пропорциональная составляющая реагирует на мгновенное отклонение (например, падение напряжения на 0,5 В), интегральная устраняет статическую ошибку, а дифференциальная сглаживает резкие скачки. Настройка коэффициентов Kp, Ki, Kd критична: при Kp = 0,8, Ki = 0,1 и Kd = 0,05 система выходит на заданные 12 В за 200 мс с перерегулированием не более 2%. Для высокоточных приложений (медицинское оборудование) применяют каскадные регуляторы, где внешний контур управляет напряжением, а внутренний – током с частотой дискретизации до 1 МГц.

Защита от перегрузок реализуется через аппаратные и программные механизмы. Контроллер отслеживает ток с помощью датчиков Холла (диапазон измерений 0–50 А, погрешность ±1%) или резистивных шунтов (сопротивление 1 мОм, рассеиваемая мощность до 5 Вт). При превышении номинального тока на 20% в течение 50 мкс контроллер переводит силовые ключи в режим ограничения или полного отключения. В системах с аккумуляторами дополнительно контролируется температура: при 60°C снижается зарядный ток на 30%, а при 70°C – отключается питание. Для предотвращения ложных срабатываний используют фильтрацию сигналов (ФНЧ с частотой среза 1 кГц) и гистерезис в 5% от уставки.

В распределенных системах контроллеры обмениваются данными по протоколам CAN, Modbus или I2C, синхронизируя управление током и напряжением между узлами. Например, в электромобиле центральный контроллер задает уставку 350 В для инвертора, а локальные контроллеры батарейных модулей корректируют ток разряда с шагом 0,5 А, поддерживая балансировку ячеек. Для минимизации потерь в линиях передачи контроллеры рассчитывают импеданс кабелей (типично 0,1 Ом/м) и компенсируют падение напряжения, увеличивая выходное значение на 0,3 В на каждые 10 м провода сечением 16 мм².

Типовые схемы подключения контроллеров в бытовых и промышленных сетях

В бытовых системах контроллеры чаще всего интегрируются по схеме «звезда» с центральным управлением. Например, контроллеры умного дома (Zigbee, Z-Wave) подключаются к хабу через беспроводные каналы, а питание (5–24 В DC) подается от адаптеров или PoE. Для датчиков температуры (DS18B20) используется однопроводной интерфейс 1-Wire с подтягивающим резистором 4,7 кОм к линии питания. В промышленных сетях аналогичная топология применяется для Modbus RTU-устройств, где контроллер (PLC) выступает мастером, а датчики и исполнительные механизмы – ведомыми.

Для управления трехфазными двигателями контроллеры подключаются через частотные преобразователи (ЧП) по схеме «треугольник» или «звезда». Вход ЧП (380 В, 50 Гц) соединяется с сетью через автоматический выключатель с номиналом, превышающим ток двигателя на 20–30%. Выход ЧП (U, V, W) подключается к обмоткам двигателя, а управляющие сигналы (0–10 В, 4–20 мА) подаются на аналоговые входы контроллера. Для защиты от перенапряжений между фазами устанавливаются варисторы на 680–820 В.

В системах освещения контроллеры DALI (Digital Addressable Lighting Interface) подключаются по двухпроводной шине с полярностью, нечувствительной к переполюсовке. Питание (16 В DC) подается от блока питания с током не менее 250 мА на каждые 64 устройства. Адресация устройств выполняется автоматически или вручную через мастер-контроллер. Для совместимости с традиционными выключателями используются DALI-реле с сухими контактами.

Промышленные контроллеры (Siemens S7-1200, Omron CP1E) подключаются к датчикам дискретных сигналов (конечные выключатели, кнопки) через входные модули с напряжением 24 В DC. Входное сопротивление модулей – 2,5–5 кОм, время срабатывания – 1–10 мс. Для аналоговых сигналов (термопары, тензодатчики) используются модули с разрешением 12–16 бит и диапазонами 0–10 В, 4–20 мА. Заземление экранов кабелей выполняется только с одной стороны для исключения контуров.

В системах отопления контроллеры подключаются к циркуляционным насосам через твердотельные реле (SSR) с управлением 3–32 В DC и коммутацией 220 В AC. Для защиты от обратных токов устанавливаются диоды Шоттки (1N5822) параллельно катушке реле. Датчики температуры (Pt100, NTC) подключаются по четырехпроводной схеме для компенсации сопротивления проводов. Погрешность измерения при длине линии до 100 м не превышает 0,1°C.

Для управления шаговыми двигателями контроллеры (Arduino + драйвер A4988) подключаются по схеме с общим проводом питания обмоток (биполярное подключение). Ток двигателя настраивается подстроечным резистором на драйвере (0,5–2 А). Импульсы STEP и DIR формируются контроллером с частотой до 30 кГц. Для снижения помех питание логики (3,3–5 В) и силовой части (8–35 В) разделяется с использованием LC-фильтров (100 мкГн + 100 мкФ).

В системах вентиляции контроллеры подключаются к частотным преобразователям вентиляторов через аналоговые выходы (0–10 В) или Modbus. Для синхронизации работы нескольких вентиляторов используется схема «ведущий-ведомый» с передачей сигнала обратной связи по RS-485. Датчики CO₂ (MH-Z19) подключаются по UART (9600 бод) с питанием 5 В и потреблением 150 мА. Калибровка датчиков выполняется автоматически при включении в течение 3 минут.

При подключении контроллеров к облачным платформам (AWS IoT, Google Cloud) используется схема с шлюзом (Raspberry Pi, ESP32) и протоколом MQTT. Шлюз подключается к контроллеру по UART или Ethernet, а к облаку – через Wi-Fi или LTE. Для шифрования данных применяется TLS 1.2 с сертификатами X.509. Период опроса датчиков настраивается в диапазоне 1–60 секунд в зависимости от критичности данных. При потере связи шлюз сохраняет данные в энергонезависимой памяти (до 10 000 записей) и передает их при восстановлении соединения.
