Как разобрать спидометр на газели

Спидометр на Газели – узел, требующий периодического обслуживания или замены при неисправностях. Чаще всего проблемы возникают с механизмом привода (тросиком), датчиком скорости или самим индикатором. Разборка необходима для диагностики, чистки контактов или замены изношенных деталей. В моделях с 2003 года (Газель-Бизнес, Некст) используется электронный датчик, в более старых – механический привод. Перед началом работ отключите аккумулятор и снимите приборную панель, чтобы избежать короткого замыкания.

Для разборки потребуются: отвёртка с плоским шлицем (3–5 мм), крестовая отвёртка (PH2), пассатижи, мультиметр (для проверки электронных компонентов) и смазка для тросика (например, Литол-24). Если спидометр не работает, первым делом проверьте предохранитель F17 (10 А) в монтажном блоке – он отвечает за цепь приборов. В механических системах осмотрите тросик на предмет перегибов или обрывов: его длина в сборе – 1,2–1,5 м, а диаметр наконечника – 6 мм.

На Газели с двигателем ЗМЗ-405 или УМЗ-4216 спидометр подключается через датчик скорости, расположенный на коробке передач. Датчик имеет три контакта: «+12 В», «масса» и «сигнал». При вращении вала КПП он генерирует импульсы (6 импульсов на 1 метр пути). Если спидометр «врёт», проверьте сопротивление датчика – оно должно быть в пределах 1,5–2,5 кОм. В случае механического привода обратите внимание на шестерню привода: её зубья изнашиваются после 150–200 тыс. км пробега.

Разборка начинается со снятия облицовки приборной панели. Открутите 4 винта крепления (два сверху, два снизу) и отсоедините разъёмы подсветки. Спидометр крепится на двух винтах с тыльной стороны панели. После демонтажа осмотрите плату на предмет окисления контактов – особенно в местах пайки резисторов и микросхемы. Для чистки используйте спирт и мягкую кисть. Если стрелка заклинила, проверьте шаговый двигатель: его сопротивление обмоток должно быть 100–150 Ом.

Необходимые инструменты для снятия спидометра с панели Газели

Для демонтажа спидометра с панели Газели потребуется набор отвёрток с плоским и крестообразным шлицем. Оптимальный размер – PH2 для крестовых и 4–5 мм для плоских. Избегайте использования изношенных бит: они могут сорвать головки винтов на пластиковых защёлках панели.

Торцевой ключ на 8 мм или головка с трещоткой ускорят снятие гаек крепления троса привода спидометра. Если трос закис, дополнительно возьмите жидкость WD-40 или аналог для обработки резьбовых соединений. Без этого риск обломать шпильки возрастает втрое.

Плоскогубцы с узкими губками (150 мм) пригодятся для отсоединения электрических разъёмов. На Газели часто встречаются хрупкие пластиковые фиксаторы – их проще поддеть тонкой отвёрткой, но плоскогубцы дают лучший контроль. Для моделей с электронным датчиком скорости потребуется мультиметр с диапазоном до 20 В для проверки цепей.

Пластиковые монтажные лопатки (2–3 штуки) предотвратят повреждение облицовки панели при снятии декоративных накладок. Металлические инструменты оставляют царапины на мягком пластике Газели, особенно на моделях до 2010 года. Альтернатива – деревянные шпатели, но они менее долговечны.

Магнитная телескопическая рукоятка поможет извлечь упавшие винты или гайки из труднодоступных мест за панелью. Без неё мелкие детали часто теряются в полости торпедо, что усложняет сборку. Для фиксации снятых элементов используйте лоток с ячейками – это убережёт от перепутывания крепежа.

Набор для пайки (паяльник 40 Вт, припой ПОС-61, флюс) нужен, если спидометр неисправен из-за обрыва дорожек на плате. На Газелях с пробегом свыше 200 тыс. км это распространённая проблема. Заранее подготовьте термоусадочную трубку диаметром 2–4 мм для изоляции восстановленных контактов.

Как отсоединить тросик привода спидометра без повреждений

Тросик привода спидометра на Газели крепится к коробке передач и панели приборов через резьбовые соединения. Перед началом работ отключите аккумулятор, чтобы исключить случайное замыкание проводки при демонтаже. Подготовьте инструменты: плоскую отвёртку шириной 5–7 мм, пассатижи с узкими губками, ключ на 10 мм и силиконовую смазку в аэрозольной упаковке.

Начните с демонтажа панели приборов. Снимите декоративную накладку, открутив два самореза под заглушками и четыре винта по периметру. Аккуратно отсоедините разъёмы проводки, предварительно пометив их маркером или скотчем. Тросик выходит из задней части спидометра через пластиковый штуцер с зажимной гайкой – ослабьте её ключом на 10 мм, удерживая штуцер от проворачивания плоской отвёрткой.

Переместитесь к коробке передач. Тросик фиксируется на приводе спидометра металлической скобой или гайкой, в зависимости от года выпуска Газели. На моделях до 2010 года используется скоба с пружинным фиксатором – подденьте её отвёрткой, одновременно потянув тросик на себя. На более новых версиях гайка на 12 мм откручивается против часовой стрелки, при этом придерживайте приводной вал пассатижами, чтобы не сорвать шлицы.

Перед полным извлечением тросика проверьте его состояние. В таблице ниже приведены характерные признаки износа и рекомендации по замене:

При извлечении тросика из оболочки избегайте резких рывков. Если он заклинил, нанесите силиконовую смазку в зазор между тросом и оболочкой и прокрутите его вручную. На моделях с длинным тросиком (Газель NEXT) потребуется помощник – один человек должен удерживать оболочку у коробки передач, второй – аккуратно вытягивать трос из салона.

После отсоединения осмотрите посадочные места. На приводе спидометра проверьте целостность резинового уплотнительного кольца – при наличии трещин замените его (артикул 3302-3802030). В штуцере панели приборов очистите канал от старой смазки и грязи, используя ветошь и тонкую проволоку. Нанесите на резьбу и уплотнители свежую силиконовую смазку перед установкой нового тросика.

Сборка выполняется в обратной последовательности. При подключении тросика к приводу коробки передач убедитесь, что он вошёл в зацепление с шестернёй – проверьте это, прокрутив трос вручную. Затяните гайку или скобу с моментом 8–10 Н·м. После установки панели приборов запустите двигатель и проверьте работу спидометра на холостых оборотах – стрелка должна плавно отклоняться при вращении приводного вала.

Демонтаж панели приборов Газели для доступа к спидометру

Перед началом работ отключите аккумулятор, сняв клемму «минус». Это исключит короткое замыкание при случайном касании проводки. На моделях Газель Next и Бизнес панель крепится на 4 винтах под крестовую отвёртку: два расположены под декоративной накладкой рулевой колонки, ещё два – по бокам панели, за заглушками. На старых модификациях (до 2010 года) винты могут быть скрыты под пластиковыми крышками, которые поддеваются плоской отвёрткой.

Снимите рулевое колесо, открутив центральную гайку на 24 мм. На Газели с гидроусилителем предварительно отсоедините шланги от насоса, чтобы не повредить их при демонтаже. Отключите разъёмы подушки безопасности (если есть) и сигнала – они фиксируются защёлками, которые отжимаются тонкой отвёрткой. После этого руль вынимается с помощью съёмника или резких рывков на себя, пока не сойдёт со шлицов.

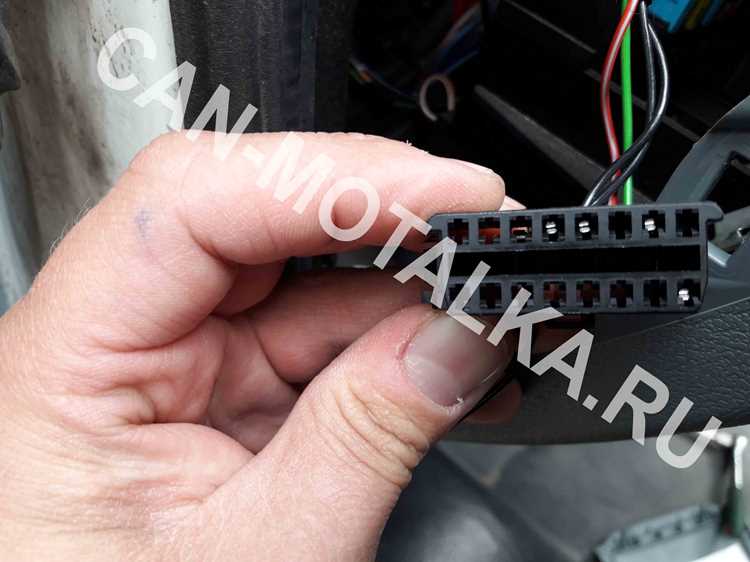

Отсоедините все электрические разъёмы от панели приборов. На Газели их обычно 5: для спидометра, тахометра, датчиков топлива и температуры, а также общий разъём питания. Каждый коннектор имеет фиксатор – нажмите на него пальцем или отвёрткой, прежде чем тянуть. Запомните расположение разъёмов или сфотографируйте, чтобы не перепутать при сборке. На моделях с CAN-шиной дополнительно отключите диагностический разъём OBD-II.

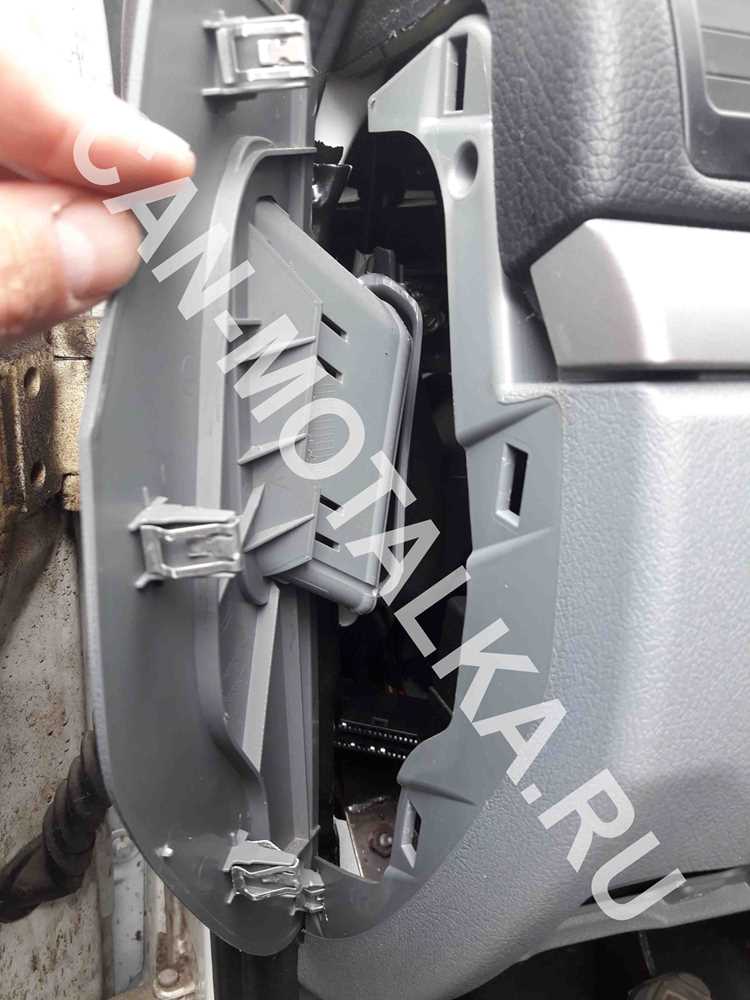

Снимите декоративные накладки панели. Верхняя часть крепится на защёлках, которые отжимаются по периметру пластиковой лопаткой. Нижняя накладка (под рулём) держится на двух винтах и клипсах. Будьте осторожны с защёлками – они хрупкие, особенно на морозе. После демонтажа накладок открывается доступ к двум скрытым винтам крепления панели, которые нужно выкрутить.

Аккуратно потяните панель на себя, начиная с верхней части. На Газели Next и Бизнес она снимается целиком, на старых моделях может потребоваться отсоединить трос спидометра от коробки передач. Трос фиксируется гайкой на 10 мм – открутите её, удерживая наконечник троса от проворачивания. Если трос прикипел, используйте проникающую смазку WD-40 и оставьте на 10 минут перед демонтажем.

После снятия панели спидометр доступен для ремонта или замены. На моделях с электронным датчиком скорости (Газель Next) проверьте целостность проводки к датчику на КПП – обрыв часто становится причиной неработающего спидометра. При обратной сборке сначала подключите все разъёмы, затем закрепите панель винтами, начиная с нижних, чтобы избежать перекоса.

Пошаговое извлечение спидометра из посадочного места

Отключите аккумуляторную батарею, сняв клемму «минус». Это предотвратит короткое замыкание при работе с электрическими контактами спидометра и приборной панели.

Демонтируйте верхнюю крышку приборного щитка, открутив два винта под крестовую отвёртку в нижней части панели. На моделях Газель Next винты расположены за декоративной накладкой – подденьте её плоской отвёрткой, начиная с левого края.

Отсоедините разъём питания спидометра, нажав на фиксатор пальцами или тонкой отвёрткой. На старых модификациях Газели (до 2010 года) разъём может быть закреплён металлической скобой – сдвиньте её в сторону перед отключением.

Снимите тросик привода спидометра, открутив накидную гайку на 10 мм у коробки передач. Если тросик закис, обработайте соединение проникающей смазкой (WD-40) и выждите 5–7 минут. Избегайте резких рывков – это может повредить пластиковый наконечник.

Отверните два винта крепления спидометра к панели: один в верхней части, второй – снизу, за шкалой. На Газели с электронным спидометром (например, с двигателем Cummins) винты могут быть скрыты под защитной плёнкой – аккуратно снимите её, не повредив контакты.

Аккуратно выньте спидометр из посадочного места, наклонив его на 15–20 градусов вперёд. Если прибор не поддаётся, проверьте наличие дополнительных фиксаторов – на некоторых моделях используется пластиковая защёлка с правой стороны.

При извлечении электронного спидометра обратите внимание на положение датчика скорости: он должен остаться в гнезде панели. Если датчик выпал, установите его обратно до монтажа нового прибора, иначе показания будут некорректны.

Перед установкой нового спидометра сравните маркировку на старом и новом приборе. На Газели используются спидометры с разными передаточными числами (например, 1:624 для 5-ступенчатой КПП и 1:937 для 6-ступенчатой) – несоответствие приведёт к ошибкам в показаниях.

Проверка состояния шестерни и гибкого вала спидометра

Снимите гибкий вал с коробки передач, открутив накидную гайку ключом на 17. Осмотрите наконечник вала: на нем не должно быть задиров, сколов или следов чрезмерного износа. Проверьте целостность резинового уплотнителя – трещины или разрывы приведут к попаданию грязи и масла в механизм. Вращайте вал вручную: заедания или неравномерное сопротивление указывают на деформацию или износ внутреннего троса.

Шестерня привода спидометра расположена в крышке коробки передач. Для доступа к ней снимите крышку, предварительно слив масло. Осмотрите зубья шестерни: они должны быть симметричными, без сколов и выработки. Измерьте высоту зубьев штангенциркулем – минимально допустимое значение для Газели составляет 2,8 мм. Если зубья сточены сильнее, замените шестерню, иначе спидометр будет работать с погрешностью или вовсе перестанет функционировать.

Проверьте посадочное место шестерни на валу привода. Наличие люфта свыше 0,3 мм свидетельствует о необходимости замены вала или шестерни. Обратите внимание на шлицы: их износ приводит к проскальзыванию и некорректной передаче крутящего момента. Смажьте шестерню и вал тонким слоем литола перед сборкой, чтобы исключить сухое трение и преждевременный износ.

Соберите механизм в обратной последовательности, затянув накидную гайку гибкого вала с моментом 12–15 Н·м. После установки проверьте работу спидометра на ходу: стрелка должна плавно двигаться без рывков и зависаний. Если показания не соответствуют реальной скорости, отрегулируйте привод или замените гибкий вал – его длина для Газели составляет 1,8 м, а диаметр троса – 3,2 мм.

Очистка и смазка механических частей спидометра перед сборкой

Перед смазкой удалите все загрязнения с шестерён, осей и подшипников. Используйте безворсовую салфетку, смоченную в изопропиловом спирте (концентрация не менее 90%), для очистки металлических поверхностей. Для труднодоступных мест – мягкую кисть из натурального ворса (№2–4) или иглу диаметром 0,3–0,5 мм, обёрнутую тканью. Избегайте ацетона и бензина: они разрушают пластиковые элементы и резиновые уплотнители.

Особое внимание уделите червячной передаче и валу привода. Налёт на зубьях удаляйте деревянным шпателем или пластиковой лопаткой – металлические инструменты оставляют микроцарапины, ускоряющие износ. После очистки продуйте детали сжатым воздухом (давление 2–3 атм) или используйте баллончик с очистителем контактов (например, KONTAKT 60). Остатки влаги испаряются за 5–7 минут при комнатной температуре.

• Смазка шестерён: наносите силиконовую смазку (например, Dow Corning 44) тонким слоем на зубья. Избегайте литиевых и графитовых составов – они притягивают пыль и загустевают при низких температурах.
• Подшипники: используйте консистентную смазку (ЦИАТИМ-201 или аналог) в количестве 0,1–0,2 г на каждый. Избыток смазки приводит к накоплению грязи и заеданию.
• Вал привода: обработайте тефлоновой смазкой (PTFE) для снижения трения. Наносите кистью или аппликатором, затем удалите излишки салфеткой.

Резиновые уплотнители (кольца, манжеты) смазывайте глицерином или специальным составом для резины (например, Permatex 81730). Не применяйте минеральные масла – они вызывают разбухание и потерю эластичности. После обработки проверьте уплотнители на целостность: трещины или деформации требуют замены.

Сборку начинайте через 10–15 минут после смазки, чтобы состав равномерно распределился. Проверьте плавность хода шестерён и вала вручную: заедания указывают на недостаточную очистку или избыток смазки. При установке спидометра на автомобиль убедитесь, что приводной трос не перекручен – это вызывает вибрацию и преждевременный износ механизма.

Установка спидометра обратно в панель приборов Газели

Перед установкой убедитесь, что все элементы спидометра исправны: стрелка не задевает за циферблат, тросик привода не перекручен, а контакты на плате не окислены. Проверьте целостность крепёжных ушек на корпусе – на моделях до 2010 года они часто ломаются при неаккуратном демонтаже.

Расположите панель приборов на ровной поверхности лицевой стороной вниз. Совместите спидометр с посадочным местом, ориентируясь по направляющим пазам – на Газели они смещены на 3 мм влево относительно центра. Если прибор не входит свободно, не прилагайте усилий: проверьте, не мешает ли отогнутый край пластиковой рамки или остатки герметика.

• Вставьте спидометр под углом 15° к панели, сначала заводя нижнюю часть.
• Плавно надавите на верхнюю кромку до щелчка фиксаторов – их должно быть два, по одному с каждой стороны.
• Потяните корпус на себя с усилием 2–3 кг, чтобы убедиться в надёжной фиксации.

Подключите разъёмы в строгой последовательности: сначала 6-контактный штекер питания (красный провод – +12В, чёрный – масса), затем 4-контактный датчика скорости. На моделях с электронным одометром (Газель NEXT) дополнительно подсоедините CAN-шину – перепутать её с другими разъёмами невозможно из-за ключа на корпусе.

Закрепите тросик привода спидометра на коробке передач. Натяжение должно быть минимальным: при вращении рукой тросик не должен провисать более чем на 5 мм. Затяните гайку крепления моментом 12–15 Н·м – превышение приведёт к деформации наконечника и проскальзыванию.

Перед окончательной сборкой панели проверьте работоспособность спидометра. Запустите двигатель и включите передачу – стрелка должна плавно отклониться на 5–10 км/ч при минимальных оборотах. Если показания скачут, отключите аккумулятор на 30 секунд для сброса ошибок бортового компьютера.

Установите панель приборов на штатное место, закрепив её четырьмя винтами М6 с шайбами. На моделях с гидроусилителем руля сначала заведите верхние крепления, затем нижние – это предотвратит перекос и повреждение проводки. После сборки выполните тест-драйв на скорости 40–60 км/ч, контролируя стабильность показаний и отсутствие посторонних шумов от тросика.

Тестирование работы спидометра после сборки и подключения

Перед началом проверки убедитесь, что все разъемы подключены согласно схеме: датчик скорости (контакты A, B, C) соединен с проводкой приборной панели, а питание +12В подано на клемму 15. Отсутствие контакта на любом из проводов приведет к некорректным показаниям или полному отказу спидометра. Проверьте целостность проводов мультиметром – сопротивление между массой и сигнальным проводом (обычно белый или желтый) должно быть не менее 1 МОм.

Для первичной диагностики используйте диагностический сканер с поддержкой протокола K-Line (например, Launch X431 или аналоги). Подключите его к разъему OBD-II и считайте коды ошибок. Наиболее частые неисправности после сборки:

• Ошибка P0500 – отсутствие сигнала с датчика скорости;
• Ошибка P0501 – неверный диапазон сигнала;
• Ошибка U1000 – потеря связи с приборной панелью.

Если сканер недоступен, проверьте работу спидометра вручную: поднимите переднее колесо домкратом, заведите двигатель и включите передачу. При вращении колеса стрелка спидометра должна плавно двигаться в диапазоне 10–60 км/ч. Отсутствие реакции указывает на проблему с датчиком или проводкой.

Калибровка спидометра после замены датчика или панели обязательна. На Газели с ЭБУ МИКАС или СОАТЭ используйте программу «ГАЗ-Диагностика» или «Мотор-Тестер». Подключите ноутбук через адаптер K-Line, выберите пункт «Калибровка спидометра» и следуйте инструкциям. Для механических спидометров (без ЭБУ) корректировка выполняется вращением регулировочного винта на задней стороне панели – один оборот по часовой стрелке увеличивает показания на ~5%.

Проверьте работу дополнительных функций: одометра, суточного пробега и индикатора уровня топлива. Если одометр не считает пробег, проблема может быть в микросхеме памяти EEPROM (расположена на плате панели, маркировка 24C02 или 93C46). Для восстановления данных используйте программатор CH341A с программой «EEPROM Editor». При сбоях индикатора топлива убедитесь, что датчик уровня в баке исправен – сопротивление должно меняться от 330 Ом (полный бак) до 20 Ом (пустой).

Финальный этап – дорожный тест. Проедьте не менее 5 км по ровному участку дороги, сравнивая показания спидометра с GPS-навигатором (погрешность не должна превышать 5%). Обратите внимание на плавность хода стрелки: рывки или зависания указывают на неисправность шагового двигателя спидометра. При обнаружении отклонений повторно проверьте подключение датчика скорости и целостность экранированной проводки – наводки от высоковольтных проводов зажигания могут искажать сигнал.
